Устройство и виды ветровых электростанций

Ветровые электростанции — важный элемент энергетического ландшафта, обеспечивающий экологически чистый и возобновляемый источник энергии. В статье рассмотрим устройство ветровых электростанций, их виды и принципы работы, а также обсудим преимущества и ограничения их использования. Понимание этих аспектов поможет оценить потенциал ветровой энергетики и её роль в переходе к устойчивым источникам энергии.

Экономическое обоснование строительства ветровых электростанций

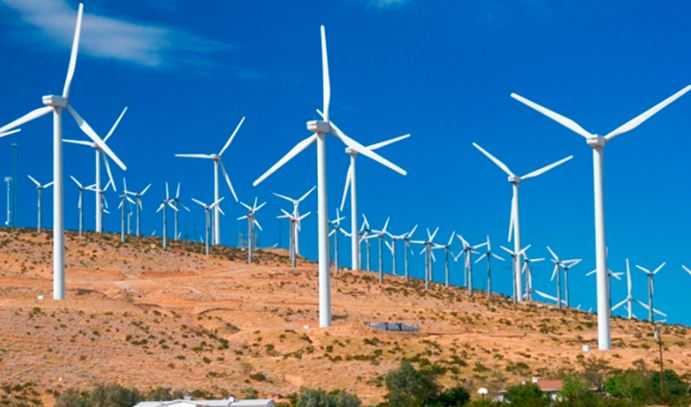

Ветровая электростанция представляет собой комплекс, состоящий из нескольких генераторов, объединённых в одно целое. Крупные установки могут включать до 100 и более отдельных ветрогенераторов. В литературе такие объекты также называют ветровыми фермами. Важно отметить, что строительство подобных электростанций возможно лишь в определённых регионах, где средняя скорость ветра составляет не менее 4,5 метра в секунду.

Перед началом строительства ветровой электростанции в выбранном районе проводятся тщательные исследования ветровых условий. Для этого специалисты применяют анемометры, которые устанавливаются на высоте около 30─100 метров. В течение 1─2 лет собираются данные о направлении и скорости ветра в данной местности. На основе полученной информации создаются карты доступности ветровой энергетики. Эти карты и различные методики расчёта используются предпринимателями для оценки целесообразности строительства ветровых электростанций в разных уголках мира.

Следует подчеркнуть, что стандартные метеорологические данные не подходят для анализа возможности возведения ветровой электростанции. Метеорологи собирают информацию о ветре на высоте до 10 метров, что не отражает реальную ситуацию. В большинстве стран мира карты доступности ветровой энергии разрабатываются либо государственными учреждениями, либо с их участием.

Примером служит атлас ветров и компьютерная модель WEST, разработанные в Канаде министерством природных ресурсов и министерством развития. Эти данные позволяют предпринимателям планировать строительство ветровых электростанций в любой точке страны. В 2005 году Организация Объединённых Наций создала карту ветров для 19 развивающихся стран.

Ветрогенераторы, входящие в состав ветровых электростанций, устанавливаются на различных возвышенностях, как естественного, так и искусственного происхождения. Это обусловлено тем, что скорость ветра увеличивается с высотой. Поэтому ветрогенераторы монтируются на специальных башнях высотой от 30 до 60 метров. При проектировании ветровой электростанции также учитываются наличие деревьев, крупных зданий и других объектов, которые могут повлиять на скорость ветра.

Кроме того, при строительстве таких электростанций необходимо учитывать требования по охране окружающей среды и влияние на здоровье человека. Ветровые установки могут создавать значительный уровень шума. В европейских странах существуют законы, регулирующие максимальный уровень шума от ветровых энергетических установок: днём он не должен превышать 45 дБ, а ночью ─ 35 дБ. Такие установки должны располагаться на расстоянии не менее 300 метров от жилых домов. Также современные ветровые электростанции останавливаются во время миграции птиц.

Ветровые электростанции, как правило, требуют значительных площадей для своего размещения. Для их строительства выбираются регионы с низкой плотностью населения и минимальной экономической активностью. К таким территориям относятся:

• Прибрежные зоны;
• Шельфовые области;
• Пустынные местности;
• Горы.

Эксперты в области возобновляемых источников энергии отмечают, что ветровые электростанции играют ключевую роль в переходе к устойчивым источникам энергии. Существует несколько типов таких станций, включая наземные и оффшорные. Наземные ветровые электростанции, как правило, более доступны и проще в установке, однако их эффективность может снижаться из-за ограничений по скорости ветра и ландшафта. Оффшорные станции, в свою очередь, обладают высоким потенциалом благодаря стабильным и сильным ветрам на море, но требуют значительных инвестиций и технологий для установки и обслуживания. Важно отметить, что выбор типа ветровой электростанции зависит от множества факторов, включая географические условия, экономические возможности и экологические аспекты. Эксперты подчеркивают, что дальнейшее развитие технологий и снижение затрат на установку могут сделать ветровую энергетику еще более конкурентоспособной на рынке.

https://youtube.com/watch?v=nGTxUyHXszI

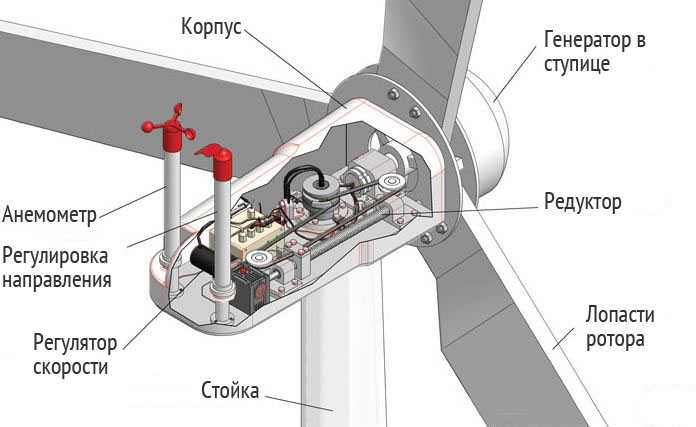

Конструкция ветрогенератора

В состав ветровых электростанций входят отдельно стоящие ветрогенераторы. Давайте, вкратце рассмотрим, какая у них конструкция. В неё входят следующие узлы и детали:

• Ротор с лопастями. Занимается преобразованием ветровой энергии в энергию вращения. Как правило, роторы имеет три лопасти. Лопасти современных ветрогенераторов могут достигать 30 метров в длину. В большинстве случаев их изготавливают из полиэстера, который армирован стекловолокном. Скорость вращения лопастей в среднем составляет 10─24 оборота в минуту;
• Редуктор. Его задача заключается в повышении скорости вращения вала с 10─24 об/мин от ротора до 1,5─3 тысяч об/мин на входе в генератор. Существуют также конструкции ветрогенераторов, где ротор напрямую подключается генератору;
• Генератор. Он преобразует энергию вращения в электричество;
• Флюгер и анемометр. Они находятся на задней стороне корпуса ветрогенератора. Их задача собирать данные о скорости и направлении ветра. Полученные данные используются для увеличения выработки электроэнергии. Эта информация используется системой управления для запуска и остановки турбины, а также для контроля во время ее работы. Этот механизм разворачивает роутер в направлении максимального ветра. Ветрогенератор начинает работать при скорости ветра около 4 метров в секунду и отключается, когда она возрастает больше 25 м/сек;
• Башня. Она используется для установки ветрогенератора на высоте. Высота современных машин достигает 60─100 метров;
• Трансформатор. Он предназначен для преобразования напряжения, требуемого для электрической сети. Как правило, он находится у основания башни или встроен в неё.

Интересные факты

Вот несколько интересных фактов о ветровых электростанциях:

1. Разнообразие конструкций: Существует несколько типов ветровых электростанций, включая горизонтально-осевые и вертикально-осевые. Горизонтально-осевые ветряки, которые наиболее распространены, имеют лопасти, вращающиеся вокруг горизонтальной оси. Вертикально-осевые ветряки, хотя и менее популярны, могут работать при любом направлении ветра и требуют меньшего обслуживания.

2. Эффективность и высота: Современные ветряные турбины могут достигать высоты более 200 метров, что позволяет им улавливать более сильные и стабильные ветры на больших высотах. Это значительно увеличивает их эффективность и производительность, позволяя генерировать больше электроэнергии.

3. Экологические преимущества: Ветровые электростанции являются одним из самых чистых источников энергии, так как они не выделяют углекислый газ и другие загрязняющие вещества в процессе генерации электроэнергии. Кроме того, они могут быть установлены на сельскохозяйственных землях, что позволяет совмещать производство энергии с сельским хозяйством.

https://youtube.com/watch?v=RgZv9fV3YuQ

Виды ветровых электростанций

• Прибрежные. Эти электростанции располагаются на небольшом расстоянии от береговой линии. На побережье ощущается морской бриз, который возникает из-за неравномерного нагрева воды и суши. Днём ветер дует с водоёма на берег, а ночью — в обратном направлении, от суши к воде.

• Наземные. Это наиболее распространённый тип ветровых электростанций, где ветрогенераторы устанавливаются на различных возвышенностях. Строительство ветрогенератора на подготовленных площадках занимает около двух недель, однако согласование с контролирующими органами может занять значительно больше времени. Возведение таких электростанций в удалённых районах представляет сложности, так как для установки требуется тяжёлая подъемная техника, что подразумевает наличие подъездных путей. Кроме того, электростанцию необходимо подключить к электрическим сетям с помощью кабеля.

• Шельфовые. Эти ветровые электростанции располагаются на расстоянии нескольких десятков километров от берега. Их преимущества заключаются в том, что они не занимают пространство на суше, не создают шум и обладают высокой эффективностью. Такие электростанции строятся в местах с небольшой глубиной, и их устанавливают на фундаментах, выполненных из свай, забитых в морское дно. Для передачи электроэнергии в сети используются подводные кабели. Этот тип ветровых электростанций дороже наземного варианта, так как требует более мощных фундаментов, а морская вода способствует ускоренной коррозии металлических конструкций. При их строительстве применяются самоподъемные суда.

• Парящие. Это редкий вид ветровых электростанций, концепция которого была разработана советским инженером Егоровым в 1930 году. Высота установки таких ветрогенераторов достигает нескольких сотен метров над землёй, а мощность турбин составляет 30─40 киловатт. Для подъёма ветрогенератора на такую высоту используется надувная оболочка, наполненная гелием. Электричество передаётся по канатам повышенной прочности.

• Плавающие. Плавающие ветровые генераторы появились относительно недавно. Они представляют собой большие платформы с башней, уходящей под воду на несколько десятков метров и возвышающейся над водой на такое же расстояние. Для стабилизации системы на воде используется балласт из камней и гравия, а для предотвращения дрейфа — якоря. Электричество передаётся на берег с помощью подводного кабеля.

• Горные. По сути, это те же наземные ветровые электростанции, но расположенные в горной местности. В горах ветер дует значительно сильнее, что делает такие станции более эффективными.

Примеры ветровых электростанций в России и за рубежом

Примерно 10 лет назад в России суммарная мощность ветровых электростанций составляла 16,5 мегаватта. Среди крупнейших подобных ВЭС в РФ можно назвать:

• Зеленоградская (Калининградская обл.);
• Анадырская (Чукотка);
• Заполярная (Коми);
• Тюпкильды (Башкирия);
• В Мурманской области.

На просторах бывшего СССР можно выделить следующие крупные ветровые электростанции:

• Кордайская ВЭС. Построена в Казахстане на Кордайском перевале. Проектная мощность 21 МВт;
• Старый Самбор. Построена на Украине рядом с городом Старый Самбор на высоте 500-600 метров над уровнем моря.

Среди зарубежных крупных ветровых электростанций можно выделить следующие:

• Крупные плавающие ВЭС есть у берегов Италии (строительством занималась фирма H Technologies BV) и Норвегии (StatoilHydro);
• Среди крупнейших шельфовых ВЭС можно выделить станцию Миддельгрюнден в Дании (мощность 40 МВт) и London Array в Великобритании (630 МВт);

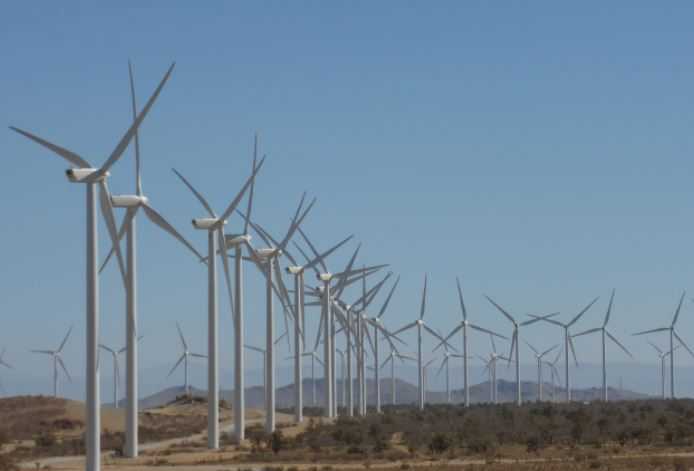

• Крупнейшей ветровой электростанцией среди наземных является Альта в США (штат Калифорния). Суммарная мощность составляет 1550 МВт.

https://youtube.com/watch?v=8W4AUBYt_Kw

Плюсы и минусы ветровых электростанций

Плюсы

• Дешевизна получаемой электроэнергии, поскольку ветер бесплатен;
• Можно устанавливать во многих регионах планеты;
• Ветровые электростанции не вредят окружающей среде. Нет вредных выбросов и парникового эффекта;
• Основание башни, на которую устанавливается ветрогенератор, не занимает много места;
• Ветер является практически неисчерпаемым источником энергии, как и солнце.

Минусы

Некоторым людям не нравится шум, который создают ветряные электростанции, а также их внешний вид. Поэтому размещать их вблизи жилых районов не всегда целесообразно.

Начальные инвестиции в строительство ветряной электростанции достаточно высоки. Кроме того, время от времени требуется замена отдельных компонентов и деталей.

Лопасти вращающегося ротора на башнях могут представлять опасность для птиц, обитающих в окрестностях таких электростанций.

Скорость и направление ветра могут существенно различаться в разных регионах мира и в различные сезоны.

Перед началом строительства ветряной электростанции необходимо провести исследования, которые определят скорость и интенсивность ветра в выбранном месте.

Перспективы развития ветровой энергетики

Ветровая энергетика на сегодняшний день является одним из самых быстроразвивающихся секторов возобновляемой энергетики. С каждым годом наблюдается рост установленных мощностей, что обусловлено как технологическими инновациями, так и увеличением интереса к устойчивым источникам энергии. Перспективы развития ветровой энергетики можно рассмотреть через несколько ключевых аспектов.

Технологические инновации

Современные технологии в области ветровых электростанций (ВЭС) продолжают эволюционировать. Увеличение высоты ветряных турбин и длины лопастей позволяет значительно повысить эффективность генерации электроэнергии. Новые материалы, такие как углеродные волокна и композиты, делают конструкции более легкими и прочными, что также способствует увеличению срока службы оборудования. Кроме того, разработки в области управления и автоматизации позволяют оптимизировать работу ВЭС, что ведет к снижению затрат на эксплуатацию и обслуживание.

Экономическая целесообразность

Снижение стоимости производства и установки ветровых турбин делает ветровую энергетику все более конкурентоспособной по сравнению с традиционными источниками энергии. В некоторых регионах мира стоимость выработки электроэнергии из ветра уже ниже, чем у угольных и газовых электростанций. Это создает благоприятные условия для инвестиций в ветровую энергетику, что, в свою очередь, способствует росту новых проектов и расширению существующих мощностей.

Глобальные и локальные инициативы

Многие страны принимают меры для стимулирования развития ветровой энергетики. Это может быть связано с национальными программами по снижению выбросов углерода, переходом на возобновляемые источники энергии или достижением целей по устойчивому развитию. Например, Европейский Союз активно поддерживает проекты по установке ВЭС, что позволяет странам-участникам достигать своих климатических целей. Локальные инициативы также играют важную роль, так как многие регионы разрабатывают свои программы по внедрению ветровой энергетики, учитывая местные условия и потребности.

Экологические преимущества

Ветровая энергетика имеет значительные экологические преимущества. Она не производит выбросов парниковых газов в процессе генерации электроэнергии, что способствует улучшению качества воздуха и снижению негативного воздействия на климат. Кроме того, ВЭС занимают относительно небольшую площадь по сравнению с традиционными электростанциями, что позволяет минимизировать воздействие на экосистемы. Однако важно учитывать и потенциальные негативные последствия, такие как влияние на местную фауну, особенно на птиц и летучих мышей, что требует разработки мер по минимизации этих рисков.

Перспективы интеграции в энергосистему

С увеличением доли ветровой энергии в общем энергетическом балансе стран возникает необходимость в развитии систем хранения энергии и гибких энергосистем. Это позволит эффективно интегрировать переменную генерацию из ветра в существующие энергосети. Технологии, такие как аккумуляторные системы, гидроаккумулирующие станции и другие решения, помогут обеспечить стабильность и надежность энергоснабжения, что является ключевым фактором для дальнейшего роста ветровой энергетики.

Таким образом, ветровая энергетика имеет значительные перспективы для развития, что обусловлено как технологическими, так и экономическими факторами. Устойчивый рост этого сектора будет способствовать не только энергетической независимости стран, но и улучшению экологической ситуации на планете.

Вопрос-ответ

Каковы основные компоненты ветровой электростанции?

Основные компоненты ветровой электростанции включают в себя ветряные турбины, генераторы, трансформаторы, системы управления и подводящие линии электропередачи. Ветряные турбины преобразуют кинетическую энергию ветра в механическую, которая затем преобразуется в электрическую с помощью генераторов.

Какие существуют типы ветряных турбин?

Существует два основных типа ветряных турбин: горизонтально-осевые и вертикально-осевые. Горизонтально-осевые турбины имеют лопасти, которые вращаются вокруг горизонтальной оси, в то время как вертикально-осевые турбины имеют лопасти, которые вращаются вокруг вертикальной оси, что позволяет им улавливать ветер с разных направлений.

Каковы преимущества использования ветровых электростанций?

Преимущества ветровых электростанций включают в себя экологическую чистоту, так как они не выбрасывают углекислый газ и другие загрязняющие вещества, а также возможность снижения зависимости от ископаемых видов топлива. Кроме того, ветровая энергия является возобновляемым источником энергии, что делает её устойчивой в долгосрочной перспективе.

Советы

СОВЕТ №1

Изучите различные типы ветровых электростанций, такие как наземные и оффшорные, чтобы понять, какой вариант лучше подходит для вашего региона и условий эксплуатации. Каждая из них имеет свои преимущества и недостатки, которые могут повлиять на эффективность и экономическую целесообразность.

СОВЕТ №2

Обратите внимание на местные условия ветрового потенциала. Перед установкой ветровой электростанции проведите анализ скорости и направления ветра в вашем районе, чтобы выбрать оптимальное место для установки и максимизировать выработку электроэнергии.

СОВЕТ №3

Учитывайте экологические аспекты при выборе и установке ветровых электростанций. Изучите возможное влияние на местную фауну и флору, а также проконсультируйтесь с экологами, чтобы минимизировать негативные последствия для окружающей среды.

СОВЕТ №4

Не забывайте о техническом обслуживании и мониторинге работы ветровых электростанций. Регулярные проверки и профилактика помогут продлить срок службы оборудования и обеспечить его эффективную работу, что в конечном итоге скажется на вашей экономии и доходах.
