Геотермальные тепловые насосы — это эффективное и экологически чистое решение для отопления и охлаждения жилых и коммерческих помещений. В статье рассмотрим принцип работы, основные виды и процесс установки этих систем. Это поможет понять, как геотермальные тепловые насосы могут стать основным или вспомогательным источником тепла для вашего дома. Знание этих аспектов позволит сделать осознанный выбор и сэкономить на отоплении, используя возобновляемые источники энергии.
Принцип работы геотермального насоса

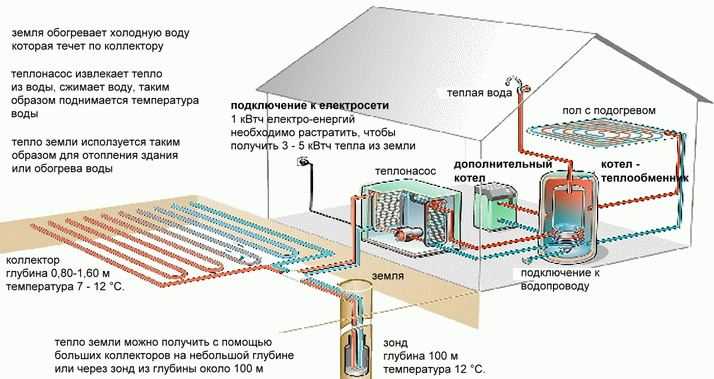

Геотермальный тепловой насос представляет собой независимую установку, использующую низкопотенциальную тепловую энергию земли или воды. Он предназначен для обогрева жилых помещений. В странах с развитой экономикой такие тепловые насосы, которые извлекают тепло из земли, получили широкое распространение. Практика их использования подтверждает эффективность данного оборудования. В процессе эксплуатации были выявлены и устранены некоторые недостатки тепловых насосов. Геотермальный насос, как и другие виды тепловых насосов, функционирует как кондиционер, но с акцентом на обогрев. В отличие от установок типа воздух-воздух или воздух-вода, для геотермального насоса не требуется положительная температура на улице. Коллектор, который собирает тепло, располагается в земле ниже уровня промерзания, что позволяет использовать его даже в северных регионах России.
Часто геотермальные насосы комбинируются с солнечными батареями для отопления домов. Это позволяет получать тепловую энергию, достаточную для обогрева жилых и производственных помещений, а также для горячего водоснабжения. Тепло присутствует в любой окружающей среде, хотя его количество может варьироваться в зависимости от климатической зоны. Основная задача геотермального насоса заключается в извлечении этого тепла и передаче его теплоносителю в системе отопления.
В качестве источника тепла могут использоваться грунт, вода или воздух с температурой выше нуля градусов по Цельсию (в зимний период). Например, это может быть незамерзающая река, не полностью промерзающий водоем, колодец или артезианская скважина. Тепло также можно извлекать из грунта, но для этого необходимо опускаться ниже уровня промерзания, где температура остается положительной даже зимой. Геотермальный тепловой насос забирает это тепло и передает его в установку, откуда оно поступает в контур отопления или горячего водоснабжения.
В среде с низкопотенциальной энергией располагается трубопровод, по которому циркулирует теплоноситель. Длина этого трубопровода значительная, о чем будет сказано позже. Обычно трубопровод замкнутый, а теплоноситель в нем прокачивается насосом. Он нагревается до температуры грунта, которая составляет примерно 5─7 градусов. Затем в испарителе теплоноситель передает тепло хладагенту, циркулирующему во втором контуре. В конструкции теплового насоса предусмотрено три контура с циркулирующими в них теплоносителями.
В качестве хладагента используется вещество с температурой кипения выше минус пяти градусов по Цельсию, чаще всего это фреон. Перед запуском геотермального насоса он находится в жидком состоянии. Когда насос начинает работать и получать тепло от земли, температура фреона повышается, и он переходит в газообразное состояние. Газ достигает температуры 5─7 градусов, когда попадает в компрессор, где он сжимается, выделяя большое количество тепла. Хладагент выходит из компрессора с температурой 35─65 градусов и поступает в конденсатор, где отдает тепло еще одному теплоносителю, циркулирующему в контуре отопления.
При отдаче тепла фреон остывает, оставаясь при этом под повышенным давлением в газообразной форме. Он направляется на сбросной клапан, где происходит резкое снижение давления, в результате чего он охлаждается и превращается в жидкость. Затем он снова поступает в испаритель, где вновь нагревается от грунтового тепла, замыкая цикл.
Эксперты в области энергетики отмечают, что геотермальные тепловые насосы представляют собой эффективное решение для отопления и охлаждения зданий. Принцип их работы основан на использовании стабильной температуры земли, что позволяет извлекать тепло из подземных слоев в зимний период и отводить его в летний. Существует несколько видов таких насосов, включая горизонтальные, вертикальные и водяные системы, каждая из которых имеет свои преимущества в зависимости от условий установки и доступного пространства. Установка геотермального теплового насоса требует тщательного проектирования и профессионального подхода, чтобы обеспечить максимальную эффективность и долговечность системы. Эксперты подчеркивают, что правильный выбор типа насоса и его установка могут значительно снизить затраты на энергоснабжение и уменьшить углеродный след, что делает эту технологию особенно привлекательной в условиях современного экологического сознания.
https://youtube.com/watch?v=2LaMRod1orU
Виды геотермальных насосов
| Аспект | Описание | Примечания |
|---|---|---|
| Принцип работы | Геотермальный тепловой насос (ГТН) использует постоянную температуру земли (или грунтовых вод) для обогрева или охлаждения помещений. Он переносит тепло из земли в дом зимой и из дома в землю летом. | Эффективность ГТН не зависит от температуры наружного воздуха, что делает его стабильным источником тепла/холода. |
| Основные компоненты | 1. Наружный контур (земляной коллектор): Трубы, закопанные в землю или погруженные в воду, по которым циркулирует теплоноситель (вода с антифризом). 2. Тепловой насос (внутренний блок): Компрессор, испаритель, конденсатор и расширительный клапан. 3. Внутренний контур (система распределения тепла): Радиаторы, теплые полы или фанкойлы для передачи тепла в помещение. |
Выбор типа коллектора зависит от площади участка, геологических условий и бюджета. |
| Виды геотермальных коллекторов | 1. Горизонтальный: Трубы укладываются в неглубокие траншеи (1-2 м). Требует большой площади участка. 2. Вертикальный: Трубы опускаются в глубокие скважины (до 150 м и более). Подходит для небольших участков. 3. Спиральный (компактный горизонтальный): Трубы укладываются спиралями в траншеи. Компромисс между горизонтальным и вертикальным. 4. Водный (открытый/закрытый): Использует водоем (озеро, река) как источник тепла. Требует наличия водоема и разрешений. |
Каждый вид имеет свои преимущества и недостатки по стоимости, сложности установки и занимаемой площади. |
| Виды тепловых насосов | 1. Грунт-вода: Передает тепло от земли к воде в системе отопления. Наиболее распространенный тип. 2. Вода-вода: Использует грунтовые воды как источник тепла и передает его воде в системе отопления. Требует двух скважин (подающей и отводящей). 3. Грунт-воздух: Передает тепло от земли к воздуху в системе вентиляции. Менее распространен. |
Выбор типа зависит от доступности источника тепла и требуемой системы распределения. |
| Процесс установки | 1. Геологические изыскания: Определение типа грунта, уровня грунтовых вод. 2. Проектирование: Расчет мощности ГТН, типа и длины коллектора. 3. Земляные работы: Копка траншей или бурение скважин. 4. Укладка коллектора: Монтаж труб, заполнение теплоносителем. 5. Монтаж внутреннего блока: Установка теплового насоса, подключение к системе отопления. 6. Пусконаладочные работы: Проверка системы, настройка. |
Установка ГТН – сложный процесс, требующий привлечения квалифицированных специалистов. |
| Преимущества | 1. Высокая энергоэффективность: Низкие эксплуатационные расходы. 2. Экологичность: Отсутствие выбросов CO2 на месте эксплуатации. 3. Универсальность: Отопление, охлаждение и горячее водоснабжение. 4. Долговечность: Срок службы коллектора до 50 лет, теплового насоса – 20-25 лет. 5. Низкий уровень шума: Внутренний блок работает тихо. |
Долгосрочные инвестиции, окупающиеся за счет экономии на энергоресурсах. |
| Недостатки | 1. Высокие первоначальные затраты: Стоимость оборудования и монтажа. 2. Сложность установки: Требует специализированных работ. 3. Зависимость от геологических условий: Не везде возможно установить. 4. Требуется достаточно места: Для горизонтального коллектора. |
Важно тщательно оценить все факторы перед принятием решения об установке. |
Интересные факты
Вот несколько интересных фактов о геотермальных тепловых насосах:
-
Принцип работы: Геотермальные тепловые насосы используют стабильную температуру земли или подземных вод для обогрева и охлаждения зданий. Они работают по принципу переноса тепла: зимой насос извлекает тепло из земли и передает его в дом, а летом — наоборот, отводит тепло из помещения в землю. Это позволяет значительно сократить потребление энергии по сравнению с традиционными системами отопления и охлаждения.
-
Разнообразие систем: Существует несколько видов геотермальных тепловых насосов, включая горизонтальные, вертикальные и водяные системы. Горизонтальные системы требуют больше пространства и устанавливаются на небольшой глубине, тогда как вертикальные системы занимают меньше места, но требуют бурения скважин на большую глубину. Водяные системы используют подземные источники воды, что делает их эффективными, но требует наличия подходящих водоемов.
-
Экологические преимущества: Геотермальные тепловые насосы являются одним из самых экологически чистых способов отопления и охлаждения. Они снижают выбросы углекислого газа и других парниковых газов, так как используют возобновляемые источники энергии. Кроме того, их установка может привести к значительной экономии на счетах за энергию, что делает их не только экологически, но и экономически выгодным решением.
https://youtube.com/watch?v=ST7LFY4ZAX4
Насос типа вода-вода
Существует способ отопления дома, который использует низкопотенциальную энергию, извлекаемую из подземных вод. Этот метод можно реализовать двумя основными способами.
- В первом варианте теплообменник устанавливается на дно водоёма. Это решение отличается простотой, экономичностью и минимальными земляными работами. Трубы укладываются на дно водоёма в виде колец. В некоторых случаях для этого может потребоваться специальное разрешение. Важно, чтобы водоём находился на расстоянии не менее 100 метров от отапливаемого здания, а его глубина составляла не менее 3 метров, чтобы избежать полного промерзания.
- Второй вариант включает в себя использование артезианской скважины. В этом случае вода подаётся из скважины и проходит через тепловой насос. Для сброса отработанной воды потребуется вторая скважина, что необходимо для поддержания равновесия и предотвращения изменений давления в грунтовых слоях. Это означает, что потребуется бурение скважин для установки тепловых насосов, что может быть довольно затратным. Поэтому этот вариант является более дорогим.
Отопление дома с помощью геотермального теплового насоса типа вода-вода пользуется большой популярностью благодаря своей относительной доступности и простоте установки. Более подробно об этом типе можно узнать в статье «Тепловой насос вода-вода».

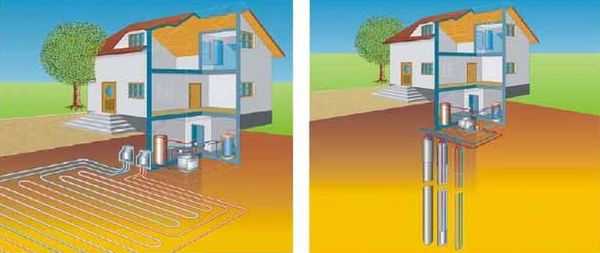

Насос типа грунт-вода
Эффективность этого вида геотермальных насосов целиком зависит от извлечения тепла из грунта. Вариантов закладки контура теплообменника может быть два. Они отличаются эффективности, трудоёмкости и стоимости.
- Теплообменник горизонтального типа. Контур закладывается на глубину ниже, чем промерзает земля. В этом случае не нужно привлекать сложную буровую технику, разрабатывать сложную проектную документацию и т. п. Трубы с циркулирующим в них теплоносителем закапываются примерно на один метр, чтобы они не промерзали. Длина горизонтального контура должна быть довольно большой. Если вам требуется отапливать дом площадью 220 квадратных метров, то трубы должны быть расположены на площади 600 квадратных метров. Так, что потребуется большая территория рядом с домом;
- Теплообменник вертикального типа. Это тепловой насос с геотермальным зондом. В этом случае требуется бурение скважин. Их диаметр должен быть 150 миллиметров, а глубина 200 метров. В них устанавливаются зонды. К плюсам следует отнести стабильную температуру в скважинах около 18 С. Недостатком является трудоёмкость и дороговизна работ.
Установка геотермального насоса типа грунт-вода потребует масштабных земляных работ. Это не способствует популярности этого оборудования для отопления частных домов.
https://youtube.com/watch?v=dFtoWHgYzQg
Подбор и расчёт геотермального насоса
Основное требование при установке геотермального насоса заключается в соответствии определённым условиям. Не в каждом доме возможно установить такое оборудование. Существуют ограничения, связанные с рельефом местности, глубиной залегания грунтовых вод и площадью земельного участка. Также важно учитывать наличие или отсутствие водоёма поблизости. Все эти аспекты и возможность установки геотермального теплового насоса должен оценивать специалист компании, у которой вы планируете приобрести оборудование.
При выборе подходящей модели обратите внимание на такие характеристики, как коэффициент СОР, тип укладки контура с теплоносителем и дополнительные функции. Рассмотрим эти параметры более подробно.
- Коэффициент СОР. Этот показатель демонстрирует соотношение, которое позволяет оценить экономическую эффективность установки. Он показывает, сколько тепла вырабатывает насос по сравнению с потребляемой электроэнергией. Например, значение 4 означает, что при затратах 1 киловатта электричества насос вырабатывает 4 киловатта тепла;
- Длина контура и метод его укладки. Эффективность геотермального насоса напрямую зависит от площади теплообменного контура в земле. Чтобы приблизительно определить необходимую площадь, умножьте общую площадь дома на три. Это даст вам площадь участка, требуемую для укладки контура, что поможет понять, возможно ли его размещение рядом с вашим домом;
- Дополнительные функции. Например, возможность обогрева в зимний период и охлаждения в летний. Для этого потребуется дополнительное оборудование, такое как сплит-система, что повлечёт за собой дополнительные расходы.
Геотермальный насос обладает высоким коэффициентом полезного действия, который превосходит таковой у других типов отопительных систем. Большинство современных моделей имеют коэффициент СОР 5. В то время как электрический котёл мощностью 1 киловатт вырабатывает лишь до 0,99 киловатта тепла, что соответствует коэффициенту СОР 1.
При максимальной нагрузке насос выдает теплоноситель, нагретый до 65 градусов. В оптимальном режиме работы температура теплоносителя составляет 45─50 градусов. Это означает, что насос отлично функционирует с низкотемпературными системами отопления. Мощность насоса можно приблизительно рассчитать как 0,7 киловатта на 1 квадратный метр отапливаемого пространства. Таким образом, для обогрева дома площадью 100 квадратных метров потребуется установка мощностью 7 киловатт.
При проектировании контура для геотермального насоса учитываются тип и влажность грунта, а также средний уровень его промерзания. Обычно специалисты исходят из того, что 1 киловатт тепла обеспечивается водяным контуром длиной 40─60 метров в земле. В геотермальной системе электричество расходуется на принудительную циркуляцию теплоносителя и работу компрессора. Чем выше коэффициент СОР, тем меньше электроэнергии потребляет насос, и тем быстрее он окупится.
Производители и цены
Бренд геотермального насоса имеет важное значение при выборе. От качества исполнения оборудования зависит его надёжность и эффективность при дальнейшей эксплуатации. Можно обратить внимание на продукцию производителей, представленных ниже.
- Специалисты фирмы занимаются производством всех типов геотермальных тепловых насосов. Есть линейки устройств с водяными коллекторами для водоёмов, с геотермальными зондами и с контурами в грунте ниже глубины промерзания. На выходе они дают теплоноситель, нагретый до 60 С. Производительность насосов Vaillant до 46 кВт. Среди минусов стоит отметить небольшой ассортимент, а среди плюсов ─ высокое качество;
- Компания специализируется на выпуске бытовых тепловых насосов мощностью до 60 киловатт. Теплоноситель на выходе нагревается до 65 градусов Цельсия. Уровень шума большинства установок производства Buderus не более 40 дБ. Это достигается благодаря специальной изоляции. Теплонасос может работать в жилых помещениях и не создаст проблем с шумом;
- Этот производитель выпускает мощные установки. Модели серии Vitocal 300-G/-W Pro могут выдавать мощность до 290 киловатт. Температура теплоносителя на выходе составляет 60 градусов Цельсия. Viessmann комплектуют свои продукты ёмкостями различного объёма для организации ГВС;
- Stiebel Eltron. Среди продуктов этой компании много моделей, которые интегрируются в вентиляционные системы и работают летом на охлаждение. Производительность насосов Stiebel Eltron до 98 киловатт.
Что нужно учесть при подсчёте затрат на приобретение и установку геотермального насоса? Цена установки больше всего зависит от мощности и производителя модуля. Цена лежит в диапазоне от 80 тысяч до 1,2 миллиона рублей и более. Насосы немецких производителей дороже всего. Следующая статья расходов – это укладка контура с теплоносителем. Этот вид работ будет дешевле всего, если делать горизонтальный контур. Траншеи под него можно вырыть самостоятельно. Это сразу снизит стоимость работ в два раза.
Корректно провести установку геотермального оборудования сможет только квалифицированный специалист. Поэтому сэкономить на этом этапе вряд ли получится. Да и не стоит на этом экономить. Лучше поручить такой монтаж профессиональным установщикам. Много производителей сегодня предлагают покупку и установку под ключ. Оборудование для обогрева дома площадью 80 квадратных метров будет стоить вместе с установкой и наладкой 350 тыс. р. В случае большого коттеджа площадью около 300 «квадратов» стоимость будет приближаться к миллиону.
Плюсы и минусы геотермальных тепловых насосов
В заключение стоит рассмотреть как положительные, так и отрицательные стороны геотермальных тепловых насосов. К их преимуществам можно отнести:
- Экономия. Геотермальные системы более выгодны по сравнению с газом, электричеством и другими источниками энергии. Экономическая эффективность значительна, и затраты окупаются примерно за 5 лет;
- Многофункциональность. Геотермальное оборудование можно интегрировать с другими системами, предназначенными для отопления и кондиционирования. Можно создать установку, которая летом будет охлаждать, а зимой обогревать. Кроме того, возможно параллельное использование солнечных панелей для генерации необходимой электроэнергии;
- Долговечность. Срок службы теплового насоса составляет около 100 лет при условии регулярной замены комплектующих. Первый ремонт потребуется лишь через 30 лет, а после замены изношенных деталей насос продолжит функционировать в нормальном режиме.
К недостаткам можно отнести:
- Высокие требования к участку. Установить насосы можно не везде. Необходимо провести исследование, чтобы определить, какой контур — горизонтальный или вертикальный — будет более целесообразным;
- Значительная стоимость. Приобретение и установка насоса средней мощности обойдется в 300─500 тыс. рублей. В некоторых странах существуют программы льготного кредитования для покупки таких систем;
- Возможные проблемы с контуром в первый год эксплуатации. Это может привести к снижению циркуляции теплоносителя. Поэтому рекомендуется проводить осмотр водяного контура через год, что может потребовать дополнительных затрат на благоустройство территории.
В развитых странах геотермальные насосы устанавливаются как в жилых домах, так и в производственных помещениях. Существует множество промышленных объектов, которые используют тепло, извлекаемое из земли или воды. Опыт эксплуатации таких систем показывает, что это не только целесообразно, но и экономически выгодно.
Монтаж и обслуживание геотермальных тепловых насосов
Монтаж геотермальных тепловых насосов — это ключевой этап, который требует тщательной подготовки и профессионального подхода. Процесс установки включает несколько этапов, каждый из которых имеет свои особенности и требования.
Этапы монтажа
1. Предварительное проектирование: На этом этапе необходимо провести детальное обследование участка, где будет установлен тепловой насос. Специалисты должны оценить геологические условия, уровень грунтовых вод и тип почвы. Эти данные помогут определить, какой тип системы (горизонтальная или вертикальная) будет наиболее эффективным.
2. Выбор системы: В зависимости от характеристик участка и потребностей здания выбирается тип геотермального теплового насоса. Существуют три основных типа: горизонтальные, вертикальные и водяные системы. Горизонтальные системы требуют больше пространства, но проще в установке, тогда как вертикальные системы более компактны и эффективны, но требуют бурения скважин.
3. Подготовка участка: Перед началом установки необходимо подготовить участок. Это включает в себя расчистку территории, выемку грунта (для горизонтальных систем) или бурение скважин (для вертикальных систем). Важно соблюдать все нормы и правила, чтобы избежать повреждения подземных коммуникаций.
4. Установка системы: На этом этапе происходит непосредственная установка геотермального коллектора. Для горизонтальных систем укладываются трубы в заранее подготовленные траншеи, а для вертикальных систем — устанавливаются скважины с теплообменниками. После установки коллектора производится его подключение к тепловому насосу.
5. Подключение к системе отопления: После установки коллектора необходимо подключить тепловой насос к системе отопления и горячего водоснабжения. Это требует профессионального подхода, чтобы обеспечить правильную работу всей системы.
6. Тестирование и наладка: После завершения монтажа проводится тестирование системы. Специалисты проверяют работу теплового насоса, эффективность теплообмена и отсутствие утечек. Наладка системы позволяет оптимизировать ее работу и добиться максимальной эффективности.
Обслуживание геотермальных тепловых насосов
Обслуживание геотермальных тепловых насосов включает в себя регулярные проверки и профилактические работы, которые помогают поддерживать систему в исправном состоянии и продлевают ее срок службы.
Читайте также:
1. Регулярные проверки: Рекомендуется проводить осмотр системы не реже одного раза в год. Это включает в себя проверку состояния теплообменников, трубопроводов, насосов и других компонентов системы. Важно следить за уровнем хладагента и состоянием фильтров.
2. Очистка системы: В процессе эксплуатации в системе могут накапливаться загрязнения, которые могут снизить эффективность работы теплового насоса. Регулярная очистка теплообменников и фильтров помогает избежать этого.
3. Проверка уровня хладагента: Уровень хладагента в системе должен быть в пределах нормы. Низкий уровень может указывать на утечку, что требует немедленного вмешательства специалистов.
4. Профилактическое обслуживание: Профилактическое обслуживание включает в себя замену изношенных деталей, проверку электрических соединений и настройку системы для обеспечения ее оптимальной работы.
5. Обучение пользователей: Важно обучить пользователей правильной эксплуатации системы, чтобы избежать неправильного использования, которое может привести к поломкам.
Соблюдение всех этапов монтажа и регулярное обслуживание геотермальных тепловых насосов обеспечит их надежную и эффективную работу на протяжении многих лет, что в свою очередь позволит значительно снизить затраты на отопление и горячее водоснабжение.
Вопрос-ответ
Как устанавливаются геотермальные тепловые насосы?
Обычно используются две трубы: одна из которых закопана на глубину шести футов, а другая — на глубину четырех футов, или две трубы, уложенные рядом на глубину пяти футов в траншее шириной два фута, что требует траншеи глубиной не менее четырех футов.
Как работают геотермальные тепловые насосы?
Как работает геотермальный тепловой насос? Система геотермального теплового насоса использует естественное тепло из-под земли, прокачивая жидкость по трубам. Затем тепловой насос повышает температуру, и это тепло используется для отопления или нагрева воды.
Советы
СОВЕТ №1
Перед установкой геотермального теплового насоса, проведите тщательное исследование вашего участка. Убедитесь, что у вас есть достаточно места для установки системы, а также оцените геологические условия, которые могут повлиять на эффективность работы насоса.
СОВЕТ №2
Выбирайте тип геотермального теплового насоса в зависимости от ваших потребностей и особенностей местности. Существуют горизонтальные, вертикальные и водяные системы, каждая из которых имеет свои преимущества и недостатки. Консультируйтесь с профессионалами для выбора оптимального варианта.
СОВЕТ №3
Обратите внимание на энергоэффективность и производительность теплового насоса. Ищите модели с высоким коэффициентом производительности (COP), чтобы обеспечить максимальную экономию энергии и снижение затрат на отопление и охлаждение.
СОВЕТ №4
Не забывайте о регулярном обслуживании системы. Периодическая проверка и обслуживание геотермального теплового насоса помогут продлить его срок службы и поддерживать высокую эффективность работы. Рассмотрите возможность заключения договора на техническое обслуживание с квалифицированной компанией.
