Как выглядит технология производства солнечных батарей?

Солнечные батареи стали ключевым элементом перехода к устойчивым источникам энергии, и понимание их производства становится важным. Эта статья рассмотрит технологические процессы, используемые в производстве солнечных батарей, от выбора сырья до финальной сборки. Знание этих процессов поможет лучше понять функционирование солнечных панелей и их роль в снижении углеродных выбросов и переходе на возобновляемые источники энергии.

Технология производства солнечных батарей

В области производства солнечных панелей уже сформировался значительный рынок, на котором действуют крупные компании. Здесь обращаются миллионы долларов, и присутствуют бренды, заслужившие репутацию производителей высококачественной продукции. Это касается как международного, так и российского рынков. Технологии, лежащие в основе создания солнечных батарей, продолжают развиваться благодаря прогрессу в научных исследованиях. В настоящее время производятся солнечные панели различных размеров и предназначений. Существуют миниатюрные элементы, используемые в калькуляторах и солнечных часах, а также крупные панели, которые применяются в гелиосистемах и солнечных электростанциях. Один фотоэлемент обладает ограниченной мощностью и вырабатывает небольшой ток, поэтому их объединяют в солнечные модули. Теперь давайте подробнее рассмотрим процесс производства фотоэлементов.

Эксперты в области возобновляемых источников энергии отмечают, что производство солнечных батарей представляет собой сложный и высокотехнологичный процесс. В первую очередь, для создания солнечных панелей используются поликристаллические или монокристаллические кремниевые пластины, которые получают из кварцевого песка. После этого кремний подвергается процессу легирования, что позволяет улучшить его электрические свойства.

Далее, на кремниевые пластины наносятся тонкие слои антиотражающего покрытия, что увеличивает эффективность поглощения солнечного света. Важным этапом является также установка металлических контактов, которые обеспечивают сбор и передачу электрического тока.

По мнению специалистов, современные технологии позволяют значительно сократить время и затраты на производство, а также повысить эффективность солнечных батарей. В результате, солнечная энергетика становится все более доступной и конкурентоспособной на рынке.

https://youtube.com/watch?v=Jls0K6paVpc

Производство фотоэлементов

Прежде всего, стоит сказать, что на выходе производители получают три вида фотоэлементов:

• Монокристаллические;
• Поликристаллические;
• Из аморфного кремния.

Монокристаллические пластины солнечных элементов можно визуально отличить по однородности расцветки. При их производстве из исходного сырья (кремния) в результате температурной плавки получают слиток монокристаллического кремния. Он имеет высокую степень чистоты и однородность кристаллической решётки.

Поликристаллические элементы производятся проще. При их создании нет цели вырастить слиток из одного кристалла и добиться высокой однородности структуры. Они имеют меньшую стоимость, но расплачиваются за это меньшим КПД. Визуально их можно отличить по неоднородной расцветке.

И ещё один тип фотоэлементов выполняются из аморфного кремния. Для получения некоторых характеристик в него добавляют различные микроэлементы и наночастицы. Производство из этого типа кремния в основном ориентировано на выпуск гибких солнечных батарей. Этот тип панелей имеет самый низкий КПД.

В результате температурной обработки кремния получают бруски цилиндрической формы. Из него нарезают пластины малой толщины. В результате этой операции на поверхности пластин появляются повреждения, которые удаляются травлением и текстурированием. Это необходимо для того, чтобы улучшить поглощение светового излучения. После такой обработки на поверхности кремниевых пластин образуются микроскопические пирамиды, расположенные хаотичным образом. При попадании на них свет отражается на боковые поверхности других таких пирамид. Разрыхление текстуры снижает отражающую способность примерно на четверть. Сам процесс травления представляет собой ряд последовательных обработок щелочами и кислотами. Как говорят, специалисты, здесь нельзя перестараться и протравить лишнего. Слой тонкий и пластина может оказаться непригодной для дальнейшего использования.

Сама технология производства фотоэлементов основана на использовании p-n перехода. В пластине фотоэлемента совмещается дырочная и электронная проводимость, p и n-типа, соответственно. Такая конструкция имеет свойства быть барьером и пропускания электрического тока в одном направлении. На этом и основана работа солнечных батарей.

Для укладки на кремниевую пластину полупроводника n-типа на производстве используется фосфорная диффузия. Этот слой находится у поверхности пластины, уходя в глубину примерно на 0,5 мкм. В результате под действием солнечного света носители заряда противоположного знака проникают на небольшую глубину. Это сделано специально для того, чтобы путь к зоне p-n перехода быть максимально быстрым. В противном случае они могут погасить друг друга при встрече. В этом случае они не генерируют электрического тока, а значит, расходуются впустую.

В результате диффузии происходит замыкание между лицевой поверхностью пластины с решёткой для съёма тока и обратной стороной, являющейся сплошным контактом. Для удаления этого замыкания применяются различные технологии. Это может быть плазмохимическое или химическое травление. И также это может выполняться лазером или механическим способом. С помощью плазмохимического травления замыкание удаляется сразу для стопки кремниевых пластин. Результат этой процедуры во многом зависит от времени обработки, химического состава, площади поверхности элементов и многих других факторов.

Затем на поверхность пластины наносится текстура для уменьшения отражения. Если этого не сделать, то 10% солнечных лучей отразятся и не будут принимать участия в генерации электрического тока. Покрытие используется для глубокого проникновения света, которое препятствует их отражению обратно.

При создании металлизированной сетки с лицевой стороны пластин представляет собой сложную задачу. С одной стороны минимум оптических потерь достигается, если линии сетки тонкие и расположены на существенном расстоянии друг от друга. Если сделать сетку больше, то часть зарядов не будет достигать контакта и будут теряться вхолостую. С другой стороны, если полосы сетки будут слишком тонкими, то пространства для поглощения света будет много.

Но тонкие линии не могут проводить большой ток. Поэтому ищется «золота середина». Есть стандартизированные значения размеров линий и расстояния между ними для различных металлов. Технология металлизация основана на трафаретном печатании. В качестве материала чаще всего используется паста с содержанием серебра. Благодаря её использованию КПД пластин может быть увеличен до 15 процентов.

Теперь, давайте, рассмотрим производство солнечных батарей на этапе сборки их из полученных фотоэлементов.

Интересные факты

Вот несколько интересных фактов о технологии производства солнечных батарей:

1. Фотогальванические элементы: Основной компонент солнечных батарей — это фотогальванические элементы, которые преобразуют солнечное излучение в электрическую энергию. Эти элементы обычно изготавливаются из кремния, который проходит через сложный процесс очистки и кристаллизации. Существует несколько типов кремниевых солнечных панелей: монокристаллические, поликристаллические и тонкоплёночные, каждая из которых имеет свои преимущества и недостатки.

2. Процесс “допирования”: Для повышения эффективности солнечных батарей кремний “допируется” другими элементами, такими как бор и фосфор. Этот процесс изменяет электрические свойства кремния, создавая области с положительным и отрицательным зарядом, что необходимо для генерации электричества при воздействии света.

3. Переработка и устойчивость: Современные технологии производства солнечных батарей становятся все более устойчивыми. Многие компании внедряют методы переработки старых панелей, чтобы извлекать ценные материалы, такие как серебро и кремний, что помогает снизить экологический след и уменьшить потребление ресурсов. Это также способствует развитию экономики замкнутого цикла в производстве солнечных технологий.

https://youtube.com/watch?v=BZ8H-tFvQ1I

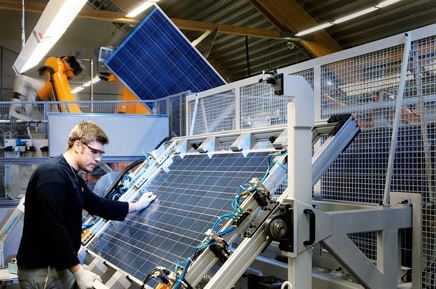

Производство солнечных батарей

Процесс изготовления солнечных панелей можно разбить на несколько ключевых этапов:

• Тестирование. На этом этапе осуществляется измерение электрических параметров. Для этого применяются мощные ксеноновые лампы, которые создают вспышки. Результаты испытаний позволяют сортировать фотоэлементы и направлять их на следующий этап производства;
• На втором этапе происходит пайка элементов в секции. Эти секции формируются на стеклянной основе. Собранные секции перемещаются на стекло с помощью вакуумных захватов, что необходимо для предотвращения механических повреждений поверхности пластин. Обычно блоки состоят из 4─6 секций, каждая из которых включает 9─10 фотоэлектрических панелей;
• Следующий этап – ламинирование. Соединённые пайкой блоки фотоэлементов ламинируются с использованием пленки из этиленвинилацетата. Также наносится специальное защитное покрытие. Все операции выполняются на оборудовании с числовым программным управлением, которое контролирует такие параметры, как давление и температура. В зависимости от используемых материалов, параметры ламинирования могут варьироваться;
• Завершающий этап включает в себя создание рамки из алюминиевого профиля и специальной соединительной коробки. Для обеспечения прочного соединения используется клей-герметик. На этом этапе также проводится тестирование солнечных панелей, в ходе которого измеряются токи короткого замыкания, рабочее и холостое напряжение, а также сила тока.

Используемое оборудование

Солидные производители используют при производстве солнечных батарей современное оборудование с программным управлением. Такой подход обеспечивает минимальную погрешность и разброс параметров собираемых солнечных батарей. Кроме того, компьютерное оборудование позволяет проводить более точное и полное тестирование. В результате уменьшается количество брака и увеличивается срок службы батарей.

Давайте, перечислим оборудование, используемое для производства.

• Столы для перемещения сборок. На этих столах выполняется обрезка, укладка элементов, присоединение соединительной коробки и так далее. Подобные столы имеют неметаллические шарики на поверхности столешницы. Это даёт возможность легко перемещать сборки и не повреждать элементы;
• Ламинатор. Это оборудование используется для ламинации и все параметры настраиваются в специальном программном обеспечении для автоматической работы. Хотя возможен и ручной режим работы;
• Инструмент для резки ячеек. Резка выполняется с помощью волоконного лазера. Параметры также задаются программным путём;
• Оборудование для чистки стеклянных подложек. Процедура проходит в несколько этапов. Сначала используются нейлоновые щётки и моющее средство. Затем проводится поэтапное полоскание деионизированной водой. После этого проводится сушка горячим и холодным воздухом.

https://youtube.com/watch?v=oyFL8NOi4L4

Крупные производители солнечных батарей

Производство солнечных панелей и готовых гелиосистем представляет собой прибыльную и многообещающую сферу. С каждым годом наблюдается рост спроса на солнечные батареи, что создает стабильный рынок, привлекающий внимание крупных производителей.

В первую очередь, этот рынок активно осваивают компании из Китая. Благодаря низким ценам они вытесняют с рынка других игроков. В результате китайской экспансии четыре средние немецкие компании и один американский производитель были вынуждены прекратить свою деятельность. Закрыли свои заводы и такие гиганты, как Сименс и Бош. Это закономерный результат, так как стоимость солнечных батарей, произведенных в Китае, в два раза ниже, чем у европейских и американских аналогов.

Среди ведущих мировых производителей солнечных батарей можно выделить следующие компании:

• Yingli Green Energy. Компания ежегодно производит солнечные батареи общей мощностью 2 гигаватта. В их ассортимент входят как монокристаллические, так и поликристаллические элементы;
• First Solar. Несмотря на закрытие своего завода в Германии, они остаются одними из крупнейших в мире, производя панели общей мощностью 3,5 гигавт в год;
• Suntech Power Ко. Этот китайский гигант производит продукцию мощностью 1,8 гигавт и имеет производственные мощности в восьмидесяти странах.

В России солнечные батареи выпускают следующие компании:

• ООО «Хевел» (Новочебоксарск);
• «Телеком-СТВ» (Зеленоград);
• ЗАО «Термотрон-завод»;
• ОАО «Рязанский завод металлокерамических приборов» (Рязань).

На территории бывшего СССР также существует множество производств. Например, в Астане активно используют местный кремний для производства. На этом предприятии установлено современное оборудование. Аналогичное производство планируется создать в Узбекистане, где строительство также ведут китайские компании.

Экологические аспекты производства солнечных батарей

Производство солнечных батарей, несмотря на свои очевидные преимущества в области возобновляемой энергетики, также связано с рядом экологических аспектов, которые требуют внимательного рассмотрения. В процессе их создания используются различные материалы и технологии, которые могут оказывать влияние на окружающую среду.

Одним из ключевых компонентов солнечных батарей являются полупроводниковые материалы, такие как кремний. Его добыча и переработка могут привести к значительным экологическим последствиям. Например, для получения чистого кремния необходимо использовать большое количество энергии и химических веществ, что может вызвать загрязнение воды и воздуха. В некоторых случаях, в процессе добычи кремния образуются токсичные отходы, которые требуют специальной утилизации.

Кроме того, в производстве солнечных батарей могут использоваться и другие материалы, такие как кадмий и индий, которые также имеют свои экологические риски. Кадмий, в частности, является токсичным металлом, и его присутствие в солнечных панелях может представлять опасность для здоровья человека и экосистем. Поэтому важно, чтобы производители соблюдали строгие экологические стандарты и использовали безопасные методы утилизации отходов.

Еще одним важным аспектом является жизненный цикл солнечных батарей. Хотя они производят чистую энергию в течение своего срока службы, необходимо учитывать, что по истечении этого срока их утилизация может стать проблемой. В настоящее время существует несколько методов переработки солнечных панелей, однако они не всегда являются экономически выгодными или экологически безопасными. Разработка эффективных технологий переработки и повторного использования материалов из старых панелей является актуальной задачей для отрасли.

Также стоит отметить, что производство солнечных батарей требует значительных объемов воды, что может стать проблемой в регионах с ограниченными водными ресурсами. Важно оптимизировать процессы производства, чтобы минимизировать потребление воды и снизить негативное воздействие на экосистемы.

В заключение, хотя солнечные батареи представляют собой один из самых чистых и устойчивых источников энергии, их производство связано с рядом экологических вызовов. Для минимизации негативного воздействия на окружающую среду необходимо продолжать исследования и разработки в области более чистых технологий, эффективной переработки и устойчивого управления ресурсами.

Вопрос-ответ

Какая технология солнечных панелей лучше?

Наиболее эффективными являются монокристаллические панели, средний КПД которых составляет 19—24%. Поликристаллические панели менее эффективны, их КПД всего 15—19%.

Что такое технология TOPCon?

Технология солнечных элементов TOPCon — революционный продукт, улучшающий конструкцию солнечных панелей PERC/PERT. Эта технология уже доказала свою ценность, достигнув эффективности, приближающейся к пределу Шокли-Квиссера для солнечных элементов с одним pn-переходом и в целом обеспечивая лучшую производительность.

Советы

СОВЕТ №1

Изучите различные технологии производства солнечных батарей, такие как кремниевые, тонкоплёночные и органические солнечные элементы. Понимание их особенностей поможет вам выбрать наиболее подходящий вариант для ваших нужд.

СОВЕТ №2

Обратите внимание на экологические аспекты производства солнечных батарей. Узнайте, какие материалы используются и как они утилизируются, чтобы сделать осознанный выбор в пользу более устойчивых технологий.

СОВЕТ №3

Следите за новыми разработками и инновациями в области солнечной энергетики. Технологии постоянно развиваются, и новые решения могут значительно повысить эффективность и снизить стоимость солнечных батарей.

СОВЕТ №4

Если вы планируете установить солнечные панели, проконсультируйтесь с профессионалами, чтобы правильно оценить ваши потребности и выбрать оптимальную систему, учитывающую местные климатические условия и особенности вашего участка.
