Какие существуют индикаторы заряда автомобильного аккумулятора

Автомобильный аккумулятор обеспечивает запуск и работу электрооборудования. Со временем его заряд снижается, что может привести к невозможности завести машину. Индикаторы заряда аккумулятора помогают водителям отслеживать состояние батареи, предотвращая поломки и обеспечивая надежность автомобиля. В статье рассмотрим типы индикаторов заряда, их преимущества и способы использования, чтобы помочь вам выбрать подходящее решение для вашего автомобиля.

Какие бывают индикаторы заряда автомобильного аккумулятора?

Технологии продолжают развиваться, и производители автомобилей прилагают все усилия, чтобы сделать поездки и обслуживание транспортных средств максимально удобными. В современных автомобилях бортовые компьютеры предлагают множество функций, включая информацию о напряжении аккумулятора. Однако такие возможности доступны не на всех моделях. На старых автомобилях может быть установлен аналоговый вольтметр, который не всегда позволяет точно оценить состояние аккумулятора. Новичкам в автомобильной тематике рекомендуется ознакомиться с информацией о нормальном уровне заряда аккумулятора.

В связи с этим начали появляться различные индикаторы уровня заряда аккумуляторов. Их производят как в виде гидрометров, встроенных непосредственно в аккумуляторы, так и в виде дополнительных информационных дисплеев, устанавливаемых в салоне автомобиля.

Индикаторы заряда также выпускаются сторонними производителями. Их легко можно установить в салоне и подключить к бортовой сети. Кроме того, в интернете можно найти простые схемы для самостоятельного изготовления таких индикаторов.

Давайте подробнее рассмотрим все доступные варианты индикаторов для аккумуляторов.

Эксперты в области автомобильной электроники подчеркивают важность правильной оценки состояния аккумулятора для обеспечения надежной работы автомобиля. Существует несколько ключевых индикаторов заряда, на которые стоит обратить внимание. Во-первых, это напряжение на клеммах аккумулятора: при полностью заряженном состоянии оно должно составлять около 12,6 вольт. Во-вторых, уровень электролита в аккумуляторе также играет значительную роль; его недостаток может указывать на необходимость подзарядки или замены. Третьим важным индикатором является температура аккумулятора, так как экстремальные условия могут негативно сказаться на его производительности. Наконец, использование специализированных тестеров и мультиметров позволяет более точно оценить состояние аккумулятора и предотвратить возможные проблемы в будущем.

https://youtube.com/watch?v=wGkLn9DjKy4

Встроенный индикатор заряда на аккумуляторе

Встроенные индикаторы заряда можно встретить преимущественно на необслуживаемых автомобильных аккумуляторах. Это поплавковый индикатор, который ещё называют гидрометром. Давайте, посмотрим, из чего он состоит и как работает. На фотографии ниже можно посмотреть, как этот индикатор выглядит на корпусе аккумулятора.

А вот так он выглядит, если достать его из аккумулятора.

Схематично устройство встроенного индикатора АКБ можно представить следующим образом.

Принцип действия у большинства гидрометров следующий. Индикатор может показывать три различных положения в следующих ситуациях:

• По мере зарядки аккумулятора увеличивается плотность электролита. При этом поплавок в форме шарика зелёного цвета поднимается по трубке вверх и становится виден через световод в глазок индикатора. Обычно зелёный шарик всплывает при степени заряженности батареи от 65 процентов и выше;
• Если шарик тонет в электролите, то значит плотность ниже нормы и заряд батареи недостаточен. В этот момент в «глазок» индикатора будет видна трубка индикатора чёрного цвета. Это будет говорить о необходимости зарядки. В некоторых моделях добавляют шарик красного цвета, который поднимается по трубке при пониженной плотности. Тогда в «глазке» индикатора будет красный цвет;
• И ещё один вариант – это понижение уровня электролита. Тогда через «глазок» индикатора будет видно поверхность электролита. Это будет говорить о необходимости доливки дистиллированной воды. Правда, в случае необслуживаемого аккумулятора сделать это будет проблематично.

Такой встроенный индикатор позволяет провести предварительную оценку степени заряженности АКБ. В полной мере на показания гидрометра полагаться не следует.

Если почитать многочисленные отзывы о работе этих устройств, то становится ясно, что они часто показывают неточные данные и быстро выходят из строя. И на это есть несколько причин:

• Индикатор установлен только в одной из шести банок аккумуляторной батареи. Это значит, что данные по плотности и степени заряженности у вас будут только по одной банке. Поскольку сообщения между ними нет, о ситуации в других банках остаётся только догадываться. К примеру, в этом элементе уровень электролита может быть нормальный, а в некоторых других уже недостаточный. Ведь испарение воды из электролита по банкам отличается (в крайних этот процесс идёт более интенсивно);
• Индикатор выполняется из стекла и пластика. Пластиковые детали могут покоробиться от нагрева или охлаждения. В результате вы будете видеть искажённые данные;
• Плотность электролита зависит его температуры. Гидрометр никак не учитывает это в своих показаниях. Например, на холодном электролите он может показать нормальную плотность, хотя она пониженная.

Следует отметить, что для проверки заряда аккумулятора по встроенному индикатору в АКБ, нужно открыть капот, протереть «глазок» и посмотреть. Большинство автолюбителей заглядывают под капот от случая к случаю. Поэтому хотелось бы иметь некий прибор, показывающий степень заряда АКБ прямо в салоне. И такие устройства были разработаны производителями автомобилей и сторонними компаниями.
Дополнительно рекомендуем прочитать статью про самостоятельное обслуживание аккумулятора.

Интересные факты

Вот несколько интересных фактов о индикаторах заряда автомобильного аккумулятора:

1. Разнообразие индикаторов: Существуют разные типы индикаторов заряда аккумулятора, включая аналоговые (стрелочные) и цифровые. Некоторые современные автомобили оснащены бортовыми компьютерами, которые отображают состояние аккумулятора в реальном времени, включая напряжение и уровень заряда.

2. Индикаторы на аккумуляторах: Многие автомобильные аккумуляторы имеют встроенные индикаторы, которые показывают уровень заряда с помощью цветовой кодировки. Например, зеленый цвет может указывать на хороший заряд, в то время как красный или черный сигнализирует о необходимости зарядки или замены аккумулятора.

3. Тестирование с помощью мультиметра: Для более точной оценки состояния аккумулятора можно использовать мультиметр. Измеряя напряжение на клеммах аккумулятора, можно определить, находится ли он в хорошем состоянии (обычно 12.4-12.7 В для полностью заряженного аккумулятора) или требует подзарядки (ниже 12.4 В).

https://youtube.com/watch?v=DSDbWW6cAoE

Фабричные индикаторы заряда АКБ

В настоящее время на рынке представлены весьма увлекательные устройства, позволяющие отслеживать уровень заряда аккумулятора по его напряжению. Давайте подробнее ознакомимся с несколькими из них.

Индикатор уровня заряда аккумуляторной батареи DC-12 В

Это устройство продаётся в виде конструктора. Оно подойдёт для тех, кто дружит с электротехникой и паяльником.

Индикатор DC-12 В позволяет проверять заряд автомобильного аккумулятора и функционирование реле-регулятора.

Индикатор продаётся в виде комплекта запчастей и собирается самостоятельно.

Стоимость устройства DC-12 В составляет 300─400 рублей.

Основные характеристики индикатора DC-12 В:

• Диапазон напряжений: 2,5─18 вольт;
• Максимальный потребляемый ток: до 20 мА;
• Габариты печатной платы: 43 на 20 миллиметров.

https://youtube.com/watch?v=IHDnO5oAdA0

Панель с индикатором от TMC

Данный индикатор может привлечь внимание владельцев автомобилей, которые установили дополнительный аккумулятор.

Это устройство выполнено в виде алюминиевой панели, на которой размещены вольтметр и переключатель для смены между аккумуляторами. Изготавливается в Китае и его цена составляет примерно 1500 рублей.

Индикаторы Faria Euro Black Style и Signature Gold Style

В магазинах можно найти индикаторы уровня заряда аккумулятора 12В от фирмы Faria (США).

Правда, цена на эти устройства совершенно неадекватная 4─5 тысяч рублей. За эти деньги проще купить новый аккумулятор. При желании можно найти большое количество всевозможных индикаторов заряда под свои нужды на сайте «АлиЭкспресс». Цена там вполне нормальные.

Индикатор заряда аккумуляторной батареи своими руками

В заключение обсудим, как самостоятельно создать индикатор заряда аккумулятора. В интернете можно найти множество схем для изготовления таких устройств. Мы выбрали одну из самых популярных схем, о которой оставлено много положительных отзывов.

Это устройство предназначено для мониторинга работы автомобильного аккумулятора с напряжением в бортовой сети от 6 до 14 вольт. По сути, оно напоминает упомянутый ранее набор DC-12 В, который можно приобрести в магазинах. Это вполне объяснимо, так как принцип его работы аналогичен.

Для сборки индикатора вам понадобятся:

• Транзисторы: один ВС547 и один ВС557;
• Резисторы: два по 1 кОм, три по 220 Ом и один на 2,2 кОм;
• Стабилитроны: один на 9,1 и один на 10 вольт;
• Печатная плата;
• Набор светодиодов (красный, синий, зелёный).

Компоненты соединяются по схеме, изображенной ниже.

Старайтесь размещать детали на печатной плате так, чтобы они занимали минимально возможное пространство. Перед пайкой светодиодов проверьте их с помощью тестера на соответствие цвету и контактам. Рекомендуется не припаивать светодиоды напрямую к плате, а использовать провода, чтобы упростить установку индикатора на приборной панели автомобиля.

Этот самодельный индикатор показывает уровень заряда аккумулятора, не указывая конкретное значение напряжения. Правильная работа устройства:

• Красный светодиод загорается при напряжении 6─11 вольт (это критический уровень разряда);
• Синий светится при 11─13 вольт (нормальный режим работы);
• Зелёный включается при напряжении выше 13 вольт (аккумулятор полностью заряжен).

Собранная плата устанавливается на обратной стороне приборной панели, подключается к бортовой сети, а светодиоды на проводах выносятся на лицевую сторону. Если всё сделать аккуратно, внешний вид не пострадает, и вы получите возможность контролировать заряд аккумулятора вашего автомобиля. Также рекомендуем ознакомиться с понятием

ампер-час.

Современные технологии мониторинга заряда аккумулятора

В последние годы технологии мониторинга заряда автомобильного аккумулятора значительно эволюционировали, что позволяет водителям более эффективно следить за состоянием своего аккумулятора и предотвращать его разряд. Современные индикаторы заряда аккумулятора могут быть как простыми, так и высокотехнологичными, обеспечивая различные уровни информации и удобства.

Одним из наиболее распространенных методов мониторинга заряда является использование аналоговых индикаторов. Эти устройства обычно представляют собой простые стрелочные приборы, которые показывают уровень заряда в виде делений на шкале. Хотя такие индикаторы достаточно просты в использовании, они не всегда обеспечивают точную информацию о состоянии аккумулятора, так как могут не учитывать такие факторы, как температура и нагрузка.

С развитием технологий появились цифровые индикаторы, которые предлагают более точные данные о состоянии аккумулятора. Эти устройства могут отображать не только уровень заряда, но и напряжение, ток и даже температуру аккумулятора. Цифровые индикаторы часто оснащены подсветкой и могут иметь дополнительные функции, такие как возможность подключения к мобильным приложениям для мониторинга состояния аккумулятора в реальном времени.

Еще одним важным достижением в области мониторинга заряда являются умные системы управления аккумуляторами. Эти системы используют сложные алгоритмы для анализа состояния аккумулятора и могут автоматически регулировать заряд и разряд, продлевая срок службы аккумулятора. Некоторые из таких систем могут интегрироваться с бортовыми компьютерами автомобиля, предоставляя водителю информацию о состоянии аккумулятора через интерфейс автомобиля.

Также стоит отметить беспроводные технологии, которые позволяют отслеживать состояние аккумулятора без необходимости подключения проводов. Такие системы могут использовать Bluetooth или Wi-Fi для передачи данных на смартфон или планшет. Это позволяет водителям получать уведомления о состоянии аккумулятора и предупреждения о необходимости зарядки, что особенно полезно для владельцев электромобилей и гибридов.

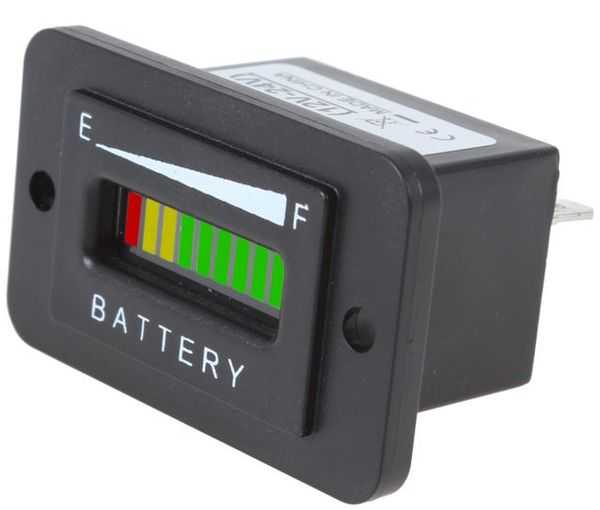

Наконец, стоит упомянуть о индикаторах состояния на основе светодиодов. Эти устройства обычно представляют собой небольшие панели с несколькими светодиодами, которые показывают уровень заряда аккумулятора с помощью цветовой кодировки. Например, зеленый свет может указывать на полный заряд, желтый — на средний уровень, а красный — на низкий заряд. Такие индикаторы просты в использовании и позволяют быстро оценить состояние аккумулятора без необходимости в дополнительных инструментах.

Таким образом, современные технологии мониторинга заряда автомобильного аккумулятора предлагают широкий спектр решений, от простых аналоговых индикаторов до сложных умных систем. Выбор подходящего устройства зависит от потребностей водителя и типа автомобиля, однако все они направлены на повышение надежности и удобства эксплуатации аккумулятора.

Вопрос-ответ

Как понять, что аккумулятор заряжен по индикатору?

Индикатор зарядки — многие современные аккумуляторы имеют встроенные индикаторы. Если он показывает зеленый свет, аккумулятор обычно считается полностью заряженным. Звук зуммера — при отключении зарядного устройства можно услышать характерный сигнал.

Как понять, что аккумулятор заряжен на 100%?

Базовый принцип: установите вольтметр на клеммы аккумулятора с зарядкой. Если в течение часа напряжение не увеличивается при токе заряда, который не изменяется, значит, АКБ заряжен на 100%.

Советы

СОВЕТ №1

Регулярно проверяйте уровень заряда аккумулятора с помощью мультиметра. Это поможет вам заранее выявить проблемы и избежать неожиданных ситуаций на дороге.

СОВЕТ №2

Обратите внимание на индикаторы состояния аккумулятора, такие как светофоры или цифровые дисплеи, если они установлены в вашем автомобиле. Они могут дать вам быструю информацию о состоянии заряда.

СОВЕТ №3

Следите за температурой аккумулятора. Экстремальные температуры могут негативно сказаться на его производительности, поэтому старайтесь хранить автомобиль в защищенном от жары или холода месте.

СОВЕТ №4

Не забывайте о регулярной чистке клемм аккумулятора. Коррозия на клеммах может привести к плохому контакту и, как следствие, к неправильным показаниям индикаторов заряда.
