Принцип работы теплового насоса для отопления дома

Тепловые насосы становятся популярным решением для отопления домов благодаря энергоэффективности и экологичности. В статье рассмотрим принцип работы теплового насоса: он отбирает тепло из окружающей среды — земли, воды или воздуха — и передает его в жилое пространство. Понимание этого процесса поможет оценить преимущества тепловых насосов и сделать осознанный выбор системы отопления для вашего дома.

Понятие теплового насоса и принцип его работы

Если упростить конструкцию насоса, который генерирует тепло, то можно провести параллель с работой холодильника или кондиционера, но в более широком контексте. Эта тепловая установка не нуждается в котле, работающем на топливе. Важно правильно установить и подключить её к источнику электроэнергии. Однако это не означает, что насос использует электричество для отопления дома — киловатты расходуются на работу всей системы.

Эксперты в области отопительных технологий отмечают, что тепловые насосы представляют собой эффективное решение для обогрева жилых помещений. Принцип их работы основан на переносе тепла из окружающей среды, будь то воздух, вода или земля, в дом. В процессе работы насос использует хладагент, который при низкой температуре поглощает тепло и, с помощью компрессора, повышает его температуру для дальнейшего использования в системе отопления.

Специалисты подчеркивают, что тепловые насосы могут значительно снизить затраты на отопление, так как они используют возобновляемые источники энергии. Кроме того, их эффективность возрастает с повышением температуры окружающей среды, что делает их особенно привлекательными в умеренных климатических условиях. Однако для достижения максимальной эффективности важно правильно подобрать и установить оборудование, а также учитывать особенности здания и его теплоизоляции.

https://youtube.com/watch?v=lstoJ_juDe4

Устройство насоса

Принцип действия теплового насоса не особо отличается от выбранного вида — тепло забирается во внешней среде и передаётся в дом. Такие установки имеют всего три главных компонента:

• Зонд, собирающий тепло.
• Сам тепловой насос, включая компрессор.
• Система отопления здания с теплообменной камерой.

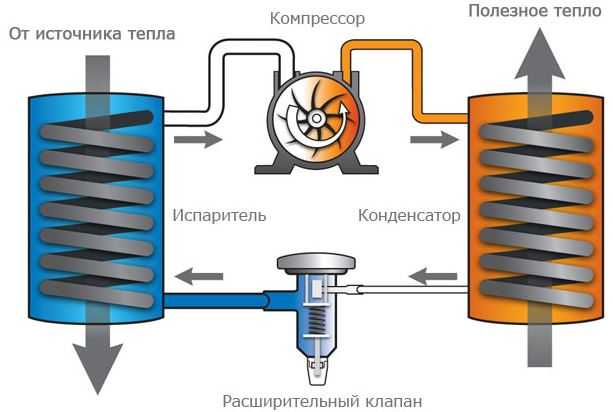

Первый и последний пункт теплонасосной установки — это трубы и радиаторы. Теплообменный зонд представляет собой большой горизонтальный змеевик, вертикальные трубы или открытый забор воды из естественного водоёма. Суть системы заключается в самом насосе. В нём 6 составляющих:

• капилляр;
• хладагент;
• компрессор;
• испаритель;
• конденсатор;
• терморегулятор.

Такая установка условно «отбирает» тепло у природных носителей и передаёт их с систему отопления.

По такому же принципу работает обычный холодильник — он забирает «лишние» градусы из морозильной камеры и выводит их на воздушный теплообменник на задней стенке. Хотя это лишь один из видов обмена тепловой энергии, связанный с воздухом, есть и другие виды.

Интересные факты

Вот несколько интересных фактов о принципе работы теплового насоса для отопления дома:

1. Обратимый процесс: Тепловые насосы работают по принципу обратимого цикла, что позволяет им не только обогревать, но и охлаждать помещения. Летом они могут забирать тепло из дома и отдавать его наружу, а зимой — извлекать тепло из окружающей среды (воздуха, воды или земли) и передавать его в дом.

2. Эффективность: Тепловые насосы могут обеспечивать до 4-5 раз больше тепла, чем энергии, потребляемой для их работы. Это означает, что на каждый киловатт потребляемой электроэнергии они могут производить 4-5 киловатт тепла, что делает их очень эффективными и экономичными.

3. Использование возобновляемых источников: Тепловые насосы используют тепло, которое уже присутствует в окружающей среде, что делает их экологически чистым вариантом отопления. Они могут извлекать тепло даже из холодного воздуха или грунта, что позволяет значительно снизить углеродный след по сравнению с традиционными системами отопления, работающими на ископаемом топливе.

https://youtube.com/watch?v=Sj9AH8aKndA

Разновидности тепловых насосов

Основной принцип работы тепловых насосов заключается в обмене тепловой энергии между различными носителями. Тепло, полученное из первичного источника, передаётся в систему отопления без необходимости использования топлива. Эти источники можно классифицировать на три основные категории:

• геотермальные;
• аэротермические;
• гидротермальные.

Каждая из этих категорий соответствует различным природным элементам — воздуху, воде и земле. Именно от этих природных источников тепловой энергии осуществляется обогрев помещений. Кроме того, установки различаются по способу монтажа и делятся на два типа:

• открытые системы;
• закрытые системы.

Каждый из этих типов тепловых насосов имеет свои достоинства и недостатки. В некоторых случаях, из-за особенностей установки, определённые типы могут быть невозможны в конкретных условиях. Другие могут оказаться нерентабельными или неэффективными в определённых регионах, в то время как в других местах они могут быть наиболее выгодным решением.

Достоинства и недостатки насосов разных видов

Наиболее простой и быстромонтируемый вид теплоустановки — это аэротермический. Теплообмен происходит с воздухом, не требуя монтажа большого количества оборудования. Плюсами являются:

• лёгкость установки без труб и радиаторов;
• безопасность и экологичность эксплуатации;
• возможность использования в летнее время для охлаждения.

Минусами этого типа установок признана её неэффективность в холодных регионах. Уже при 0 градусов Цельсия аэротермическая установка работает с 50% мощностью. При падении температуры до минус 20 С использование воздушного насоса становится нерентабельным. Эта установка не подходит для регионов с сильными морозами, также её монтаж будет не рентабельным в местах с частым безветрием.

Насос вода-вода требует более сложного монтажа и соблюдения обязательного условия — на участке должен быть водоём, непромерзающий зимой до самого дна. Это является недостатком такой установки, в ряде случаев её просто невозможно смонтировать. Преимуществами этой системы являются высокая эффективность, возможность эксплуатации в морозы и более низкая стоимость установки относительно геотермальной.

Установка грунт-вода, использующая в качестве теплоносителя землю, одна из самых сложных в монтаже. Это один из недостатков установки, вне зависимости от горизонтального или вертикального расположения зонда.

Помимо этого к минусам можно отнести невозможность использования земли для с/х нужд при горизонтальном змеевике и невозможность самостоятельной установки при вертикальном расположении.

Список плюсов значительно шире:

• длительный срок работы при разовых вложениях;
• максимальная эффективность при любой погоде;
• эксплуатация и на охлаждение, и на обогрев здания;
• возможность использования в регионах с сильными морозами.

Теплонасосные установки уверенно завоёвывают внимание владельцев частных домов и компаний, имеющих малоэтажные строения. Этот вид отопления позволяет серьёзно снизить расходы на обогрев, снижая стоимость эксплуатации жилых и офисных зданий. Почти все виды установок возможно смонтировать самостоятельно, не прибегая к услугам специалистов. Для этого достаточно лишь приобрести сам насос и расходные материалы, а также ознакомится с особенностями монтажа.

https://youtube.com/watch?v=ST7LFY4ZAX4

Особенности монтажа теплового насоса

Практически все системы тепловых насосов позволяют осуществлять монтаж своими силами. Однако, если зонд установлен вертикально, самостоятельная установка насоса невозможна — необходимо бурение скважины глубиной не менее 100 метров. В остальных ситуациях достаточно следовать нескольким простым рекомендациям.

Минимальные требования

Система вода-вода не может функционировать без поверхностного водоёма в шаговой доступности при самостоятельной установке. Возможен монтаж силами профессионалов вертикальной системы, если есть источник подземных вод.

Горизонтальный грунтовой насос требует наличия свободного участка земли, незанятой под огород, сад и не имеющей тяжёлых строений. При этом его площадь должна в 2─4 раза превышать размер земли, занятой отапливаемым строением. Система вода-воздух или воздух-воздух требует хотя бы минимальной ветрености и должна быть установлена не более, чем в 20 метрах от здания.

Устройство теплового насоса требует наличия обязательного источника электропитания. При невозможности подключения насоса к стационарному электроснабжению допускается использование бензинового или дизельного генератора.

Монтаж воздушного теплового насоса

Эта система по своей сути является крупным кондиционером, работающим по принципу воздух-воздух. Монтаж в данном случае несложен — нужно правильно определить место установки и обеспечить подвод воздуховода в здание с обязательной установкой фильтров.

При выборе места для установки воздухозаборников важно учитывать уровень шума, который они будут издавать во время работы. Также необходимо предусмотреть возможность отведения конденсата, чтобы избежать образования льда. Воздушный теплонасос отличается простотой установки.

Установка водяного горизонтального насоса

Сначала необходимо собрать геоконтур из обычных полимерных труб необходимо при помощи грузил опустить на дно водоёма вместе с испарителем. Допустима установка в водоёмах со сточными или промышленными водами, не повреждающими полимер.

Этот способ более простой, чем монтаж системы вода-грунт, но не всегда возможен из-за отсутствия водоёма. По стоимости оборудования и проводимых работ он входит в ту же ценовую категорию, что и воздушный насос, но имеет более высокий уровень КПД.

Монтаж горизонтального насоса грунт-вода

Эта система пользуется наибольшей популярностью в частном секторе. Она достаточно проста для самостоятельной установки, однако требует значительных земляных работ. Можно использовать как простое «U-образное» размещение труб под землёй на большом расстоянии, так и змеевидную систему на ограниченной площади.

Важно помнить, что для получения 1 кВт тепловой энергии необходимо 50 кв. м. коллекторов. При змеевидном расположении труб они должны находиться на расстоянии 0,7─1 м друг от друга. При правильной установке КПД горизонтальной системы может достигать 3─5 кВт тепловой энергии на каждый потраченный киловатт электричества.

Вертикальные насосные установки

Самостоятельно смонтировать вертикальный насос невозможно — требуется бурение на глубину не менее 100 м. Для начала необходимо оплатить и получить разрешение на скважину. Такие теплонасосные установки наиболее дорогие, но максимально эффективные.

При монтаже вертикальной системы вода-вода открытого типа с использованием подземных водоёмов возможны дополнительные бонусы. Эта система позволяет одновременно обеспечить здание автономными источниками питьевой воды.

Нюансы расчётов при установке теплового насоса

Поняв принцип работы теплового насоса, важно правильно определить его мощность. На первый взгляд, расчет теплового насоса может показаться простым, однако лучше всего доверить эту задачу профессионалам, особенно если здание расположено в районе с холодным климатом.

При проведении самостоятельных расчетов используется следующая формула, включающая такие параметры:

• R — теплопотери здания;
• V — объем дома в кубических метрах;
• T — максимальный температурный перепад между домом и улицей;
• k — коэффициент теплопроводности здания (СНиП).

Формула выглядит следующим образом: R=k*V*T. Результат умножения измеряется в килокалориях. Чтобы перевести это значение в киловатты, нужно разделить его на 860. Полученный результат укажет на максимально необходимую мощность теплового насоса.

Случаи низкой рентабельности насоса

Неправильные расчёты могут привести к недостаточной мощности. В тёплых областях это приведёт к монтажу излишне мощной системы, но в морозных регионах не позволит качественно отапливать здание.

Выше сказано, что воздушный насос неэффективен при морозах в минус 20 С. На самом деле сейчас уже существуют модели, способные функционировать при температуре в минус 32 С, оставаясь рентабельными. Пока такие системы реализуются по очень высокой стоимости и их эксплуатация обоснована только при невозможности выбора другого вида отопления.

А также необоснованные затраты будут при монтаже вертикальных систем в тёплых регионах. Их применение будет обоснованным только в очень жарком климате в случае эксплуатации с целью охлаждения при выборе реверсивных моделей насосов. Монтаж вертикальных систем в тёплых регионах для отопления нерентабелен — окупаемость установки с 5─7 возрастёт до 15─20 лет.

Если теплонасосная установка уже запланирована на этапе строительства дома, то стоит заранее рассчитать монтаж системы тёплых полов. Это наиболее выгодная система отопления с использованием тепловых насосов. Подключение к действующей радиаторной системе также эффективно, но менее рентабельно.

Эксплуатация и обслуживание теплового насоса

Эксплуатация теплового насоса требует соблюдения определенных рекомендаций и правил, чтобы обеспечить его эффективную и долговечную работу. Основные аспекты, на которые следует обратить внимание, включают в себя регулярное техническое обслуживание, контроль за работой системы и правильную эксплуатацию устройства.

Первым шагом в эксплуатации теплового насоса является его правильная установка. Установка должна проводиться квалифицированными специалистами, которые учтут все особенности вашего дома и системы отопления. Неправильная установка может привести к снижению эффективности работы насоса и увеличению затрат на электроэнергию.

Регулярное техническое обслуживание является ключевым моментом для поддержания работоспособности теплового насоса. Рекомендуется проводить осмотр системы не реже одного раза в год. В ходе обслуживания необходимо проверять уровень хладагента, состояние компрессора, теплообменников и других компонентов. Также важно следить за чистотой фильтров и воздуховодов, так как загрязнения могут значительно снизить эффективность работы устройства.

Контроль за работой теплового насоса включает в себя мониторинг его производительности и потребления электроэнергии. Современные модели часто оснащены системами автоматического контроля, которые позволяют отслеживать параметры работы в режиме реального времени. В случае выявления отклонений от нормальных показателей, необходимо обратиться к специалистам для диагностики и устранения неисправностей.

Правильная эксплуатация теплового насоса также включает в себя соблюдение рекомендаций по температурным режимам. Например, не следует устанавливать слишком высокую температуру для обогрева помещений, так как это может привести к перегрузке системы и увеличению потребления электроэнергии. Оптимальная температура для обогрева обычно составляет 20-22 градуса Цельсия.

Кроме того, важно учитывать сезонные изменения. В зимний период, когда температура наружного воздуха значительно снижается, эффективность работы теплового насоса может уменьшаться. В таких случаях рекомендуется использовать дополнительные источники отопления, такие как электрические обогреватели или котлы, чтобы поддерживать комфортную температуру в доме.

Наконец, стоит отметить, что правильное использование теплового насоса также включает в себя обучение пользователей. Владельцы должны быть ознакомлены с принципами работы устройства, его возможностями и ограничениями. Это поможет избежать неправильной эксплуатации и продлить срок службы оборудования.

В заключение, эксплуатация и обслуживание теплового насоса требуют внимательного подхода и регулярного контроля. Соблюдение всех рекомендаций и проведение планового обслуживания позволит обеспечить эффективную работу системы отопления и снизить затраты на энергоресурсы.

Вопрос-ответ

Как работает тепловой насос зимой?

Как тепловые насосы производят тепло зимой? Процесс включает в себя: поглощение тепла из наружного воздуха через змеевик испарителя, сжатие хладагента для повышения температуры, подача тепла в дом через полы с подогревом или радиаторы.

Какую температуру выставлять на тепловом насосе?

Эксплуатация теплового насоса требует баланса между его максимальными возможностями и оптимальными режимами работы. Например, для систем «теплый пол» производители рекомендуют поддерживать температуру воды в пределах 35–40°C, а для радиаторного отопления — 45–55°C.

Как тепловой насос работает в системе отопления?

Что такое тепловой насос? Тепловой насос — это энергоэффективный источник теплоснабжения, работающий на принципе переноса тепла из окружающей среды в систему отопления здания. До 80% энергии геотермальный тепловой насос извлекает из грунта и позволяет снизить затраты на отопление до 5 раз.

Советы

СОВЕТ №1

Изучите различные типы тепловых насосов, такие как воздух-воздух, воздух-вода и геотермальные. Каждый из них имеет свои особенности и преимущества, поэтому важно выбрать тот, который лучше всего подходит для вашего климата и потребностей.

СОВЕТ №2

Обратите внимание на коэффициент производительности (COP) теплового насоса. Чем выше этот показатель, тем эффективнее насос будет работать, что приведет к снижению затрат на отопление.

СОВЕТ №3

Регулярно проводите техническое обслуживание вашего теплового насоса. Это поможет избежать неожиданных поломок и продлит срок службы устройства, а также обеспечит его эффективную работу.

СОВЕТ №4

Рассмотрите возможность установки системы управления, которая позволит вам оптимизировать работу теплового насоса в зависимости от погодных условий и ваших потребностей в отоплении. Это может значительно повысить эффективность системы и снизить расходы на энергию.
