Как сделать ветрогенератор из автомобильного генератора своими руками?

В последние годы возобновляемые источники энергии становятся популярными, и ветрогенераторы занимают особое место. Создание ветрогенератора из автомобильного генератора — это интересный проект, который поможет снизить затраты на электроэнергию и внести вклад в охрану окружающей среды. В этой статье мы рассмотрим процесс преобразования автомобильного генератора в ветряную станцию, что позволит вам получить практические навыки и реализовать устойчивое энергоснабжение.

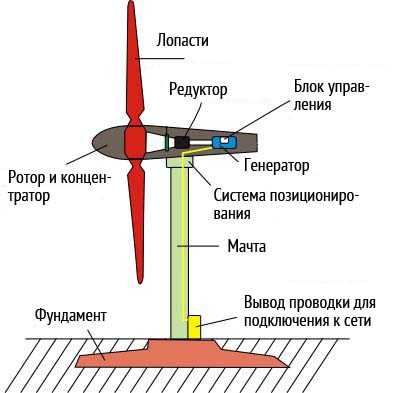

Конструкция и принцип действия ветрогенератора

На сегодняшний день существует множество различных моделей ветрогенераторов, и в интернете можно найти разнообразные схемы их изготовления. Каждая конструкция включает такие ключевые компоненты, как генератор, лопасти, аккумулятор, мачта и блок управления. Также важным элементом является система управления и распределения электрической энергии в сеть. Перед установкой системы рекомендуется разработать монтажную схему.

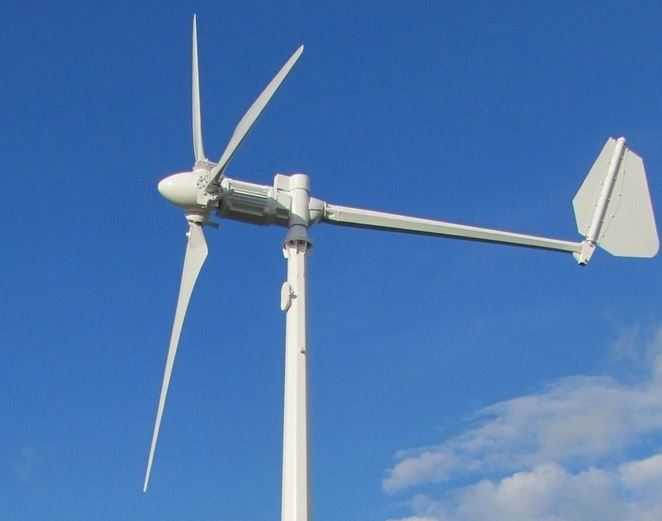

Ветряные генераторы могут иметь горизонтальную или вертикальную ось. Горизонтальная ось более распространена, так как обеспечивает в два раза больший коэффициент полезного действия и снижает затраты на установку. Вертикальные роторы, из-за своей массивной конструкции и значительного веса, требуют установки внизу, где скорость ветра значительно ниже, чем на высоте. Это приводит к снижению их эффективности.

Ветряные установки с вертикальной осью обычно применяются в тех местах, где важен низкий уровень шума и меньшая зависимость от направления ветра. Они требуют небольшой стартовой скорости и удобны в эксплуатации. Некоторые специалисты разрабатывают специальные направляющие для барабанных ветрогенераторов вертикального типа, что повышает их производительность и уменьшает влияние ветра. Однако это усложняет конструкцию и увеличивает её стоимость.

Что касается лопастей, то их обычно не более трех. Лопасти, изготовленные на заводе, могут изменять угол наклона, что позволяет регулировать скорость вращения и снижать уровень шума. Ветрогенератор мощностью 1 кВт стоит от 70 тысяч рублей, поэтому многие стремятся самостоятельно создать ветрогенератор из автомобильного генератора.

Мачта для установки оборудования может быть как с креплением на растяжках, так и без них. Конструкция может предусматривать возможность опускания для проведения ремонта и профилактики. Принцип работы ветрогенератора можно описать пятью основными этапами:

• Ветер раскручивает лопасти и ротор;
• Ротор соединяется с электрогенератором;
• Полученная электрическая энергия поступает на контроллер заряда, откуда передаётся в аккумулятор(ы);
• Затем с помощью инвертора электроэнергия преобразуется из 12 (24, 36, 48) в 220 вольт;
• Электричество подаётся в сеть.

Ветрогенератор, созданный из автогенератора, в частном хозяйстве может обеспечить электроэнергией освещение территории, сигнализацию и другие подобные системы.

Важно помнить, что ветряные установки окупаются только в тех регионах, где среднегодовая скорость ветра составляет 5 м/с и выше. В противном случае срок окупаемости может приблизиться к сроку эксплуатации устройства.

Создание ветрогенератора из автомобильного генератора — это интересный и доступный проект для многих любителей DIY. Эксперты отмечают, что ключевыми этапами являются выбор подходящего генератора и его модификация для работы в условиях ветровой энергии. Важно правильно настроить лопасти, чтобы они эффективно захватывали ветер, а также обеспечить надежное крепление конструкции.

Кроме того, специалисты рекомендуют использовать контроллер заряда для защиты аккумуляторов от перезарядки. Не менее важным аспектом является выбор места установки: оно должно быть открытым и защищенным от препятствий, чтобы максимизировать эффективность работы устройства. В целом, при соблюдении всех рекомендаций, самодельный ветрогенератор может стать отличным источником альтернативной энергии.

https://youtube.com/watch?v=awXvG2-0Jkk

Доработка автомобильного генератора

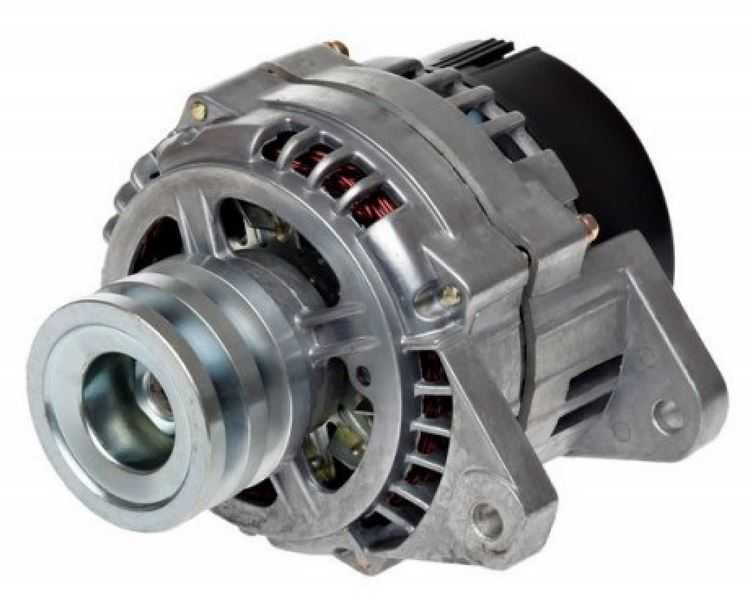

Теперь о том, как сделать ветрогенератор из автомобильного генератора. Для изготовления генератор ветряной установки, в принципе, подойдёт автомобильный генератор от любой машины. Конструкции автогенераторов приблизительно одинаковые на разных автомобилях. Переделка его в генератор для ветрогенератора сводится к перемотке провода статора. А также изготавливается ротор на базе неодимовых магнитов. Отверстия для крепления магнитов сверлятся в полюсах ротора. Затем магниты устанавливаются с чередованием полюсов. Пространство между магнитами заполняется эпоксидной смолой, а сам ротор обёртывается бумагой.

Подобным способом умельцы переделывают двигатели от стиральных машин под генератор ветряной установки. Такие варианты также встречаются в интернете, но там магниты закрепляют на роторе под углом. Это делается для того, чтобы не происходило магнитного залипания. При магнитном залипании вал становится сложно сдвинуться с места. Чтобы этого избежать, магниты приклеивают с небольшим перекосом. По этой же причине лопасти делаются максимально большего размера.

Некоторые советуют для уменьшения магнитного поля полностью перебрать статорные пластины. Сначала они разделяются, а затем выравниваются на наковальне. После этого проводится их сборка на оснастке, где пластины стягиваются струбцинами.

Специалисты советуют делать новую обмотку на зуб статора по катушке. Существуют также варианты с всыпной обмоткой. Намотка катушки производится по трехфазной схеме в одном направлении. Эффективность генератора повышается с увеличением числа витков.

Те, кто переделывал автомобильный генератор под ветряную станцию, говорят, что нужно ориентироваться на следующую цифру. Если вы сделали 300 оборотов обмотки, то генератор должен выдавать примерно 30 вольт. Статор автомобильного генератора перематывается таким образом, что число витков увеличивается примерно в 7 раз, а их диаметр уменьшается. Это делается для того, чтобы увеличить выработку электрической энергии на малых оборотах. Ведь в автомобиле вращение происходит гораздо большей скоростью, нежели ветер будет вращать лопасти.

Чаще всего для изготовления ветряной установки подобного плана умельцы используют автомобильные генераторы с тракторов, грузовиков или мощных легковых автомобилей.

Лопасти являются одной из ключевых частей ветрогенератора. Работа остальных узлов во многом зависит от конструкции лопастей. Когда изготавливается самодельный ветрогенератор из автомобильного генератора, умельцы используют самые разные материалы. Это может быть простая канализационная труба из пластика. Такой материал мало весит, легко обрабатывается, устойчив к воздействию окружающей среды и стоит недорого.

Диаметр лопасти из трубы и её длина соотносятся, как 1 к 5. То есть, при изготовлении двухметровой лопасти, следует брать трубу диаметром 40 см. При этом отрезается кусок трубы нужной длины, а затем она разрезается вдоль на 4 части. Из одного куска можно изготовить шаблон, по которому вы вырежете все остальные лопасти. После изготовления лопастей, нужно убрать все заусенцы на срезах.

Затем лопасти фиксируются на алюминиевом диске, который имеет для крепления специальные полосы. И уже этот диск крепится к генератору, который будет вырабатывать электрический ток.

После того как лопасти будут установлены, нужно сделать проверку точности вращения. Лопасти обязательно должны вращаться в одной плоскости. Перекоса быть не должно, а допустимая погрешность составляет 2 мм.

Интересные факты

Вот несколько интересных фактов о создании ветрогенератора из автомобильного генератора:

1. Принцип работы: Автомобильные генераторы, такие как генераторы переменного тока (например, модели на базе GM или Ford), могут быть легко преобразованы в ветрогенераторы. Они работают на основе принципа электромагнитной индукции, что позволяет им эффективно генерировать электричество при вращении ротора, который можно соединить с ветряной турбиной.

2. Эффективность и мощность: Автомобильные генераторы могут производить от 12 до 14 вольт, что идеально подходит для зарядки аккумуляторов. При правильном выборе лопастей и конструкции ветряной турбины, можно добиться значительной мощности, достаточной для питания небольших бытовых приборов или зарядки аккумуляторов.

3. Экономия и устойчивость: Создание ветрогенератора из автомобильного генератора — это не только способ сэкономить деньги, но и отличный пример устойчивого подхода к энергетике. Используя доступные материалы и переработанные компоненты, можно создать экологически чистый источник энергии, который поможет снизить зависимость от традиционных источников электроэнергии.

https://youtube.com/watch?v=hjfKbzYs8iw

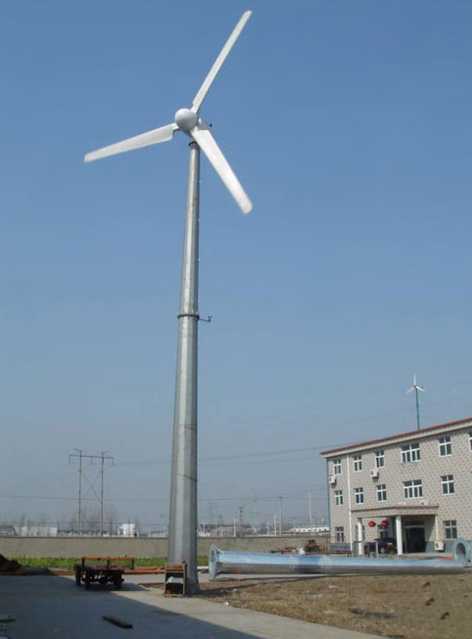

Мачта

Самодельный ветрогенератор, созданный на основе автомобильного генератора, может иметь разнообразные конструкции и использовать различные материалы для мачты. Мастера, занимающиеся изготовлением ветряных станций своими руками, часто выбирают для мачты бывшие в употреблении водопроводные трубы. Важно помнить, что длина трубы должна составлять не менее 7 метров, а её диаметр — около 3 дюймов. Если в непосредственной близости от места установки ветрогенератора находятся жилые здания, высоту мачты рекомендуется увеличить.

Для обеспечения эффективной работы ветрогенератора лопасти должны находиться выше всех окружающих препятствий как минимум на 1 метр. Мачта устанавливается на растяжки, а её основание и точки крепления растяжек заливаются бетоном. Растяжки обычно изготавливаются из оцинкованного троса и хомутов с болтами. Рекомендуется использовать трос диаметром не менее 6 мм для растяжек. Учитывая, что вся конструкция может оказаться достаточно тяжёлой, для её установки на нужной высоте может потребоваться подъёмное устройство.

Сборка и установка ветрогенератора

Установку ветрогенератора следует выполнять на удалении от жилых домов и прочих сооружений. Расстояние должно быть как минимум 20 метров, а, вообще, чем больше, тем лучше. Лучше всего устанавливать ветряную станцию на открытом пространстве или на холмах, где ветер значительно сильнее. При установке следует учесть плотность грунта. От этого будет определяться длина клиньев, которые будут местами крепления растяжек самой мачты.

Если почва в районе установке мягкая, то потребуются клинья большего диаметра и длины. Таких клиньев для крепления растяжек должно быть как минимум три, а ещё лучше 4.

Способы обустройства растяжек выбирают в зависимости от высоты мачты. Сама мачта ветрогенератора ставится в грунт на глубину полметра или ниже. Основание мачты и клинья, к которым крепятся растяжки, бетонируются. Если этого не сделать, то почва может стать рыхлой после дождя, что приведёт к ослаблению растяжек.

Если конструкция мачты не подразумевает её опускание вниз, тогда следует предусмотреть какой-либо подъёмник.

Он потребуется для того, чтобы подниматься к основным рабочим элементам ветрогенератора для их обслуживания.

Это может быть какая-либо лестница, ступеньки и так далее. Такое средство для подъёма должно быть приварено к мачте, чтобы удобнее было подниматься. К тому же на высоте ветер значительно сильнее, чем у поверхности земли. Поэтому лучше сделать какую-то площадку для большего удобства при обслуживании ветрогенератора.

https://youtube.com/watch?v=Wg40ByfIIQs

Эксплуатация и безопасность

Ветрогенератор, созданный на основе автомобильного генератора, как и любое другое техническое устройство, нуждается в регулярном контроле и обслуживании. В процессе эксплуатации ветрогенератора важно выполнять следующие действия:

• Обратите внимание на состояние токосъёмника. Каждые несколько месяцев необходимо очищать, смазывать и регулировать щётки генератора;
• Не забывайте проверять крепление мачты к фундаменту и состояние растяжек;
• При возникновении мелких неисправностей лопастей их следует немедленно устранять. Также важно постоянно следить за балансировкой лопастей;
• Подшипники генератора и поворотных механизмов требуют регулярной смазки;
• Каждые 3─4 года металлические части ветрогенератора рекомендуется перекрашивать;
• Каждые полгода необходимо проверять изоляцию электрооборудования и проводки.

Обслуживание и ремонт ветрогенератора

Обслуживание и ремонт ветрогенератора, созданного из автомобильного генератора, являются важными аспектами, которые помогут продлить срок службы устройства и обеспечить его эффективную работу. В этом разделе мы рассмотрим основные моменты, на которые следует обратить внимание при обслуживании и ремонте вашего ветрогенератора.

Регулярная проверка компонентов

Первым шагом в обслуживании ветрогенератора является регулярная проверка всех его компонентов. Это включает в себя осмотр лопастей, генератора, мачты и системы крепления. Лопасти должны быть свободны от трещин и повреждений, так как это может снизить эффективность генератора и привести к его поломке. Генератор также следует проверять на наличие коррозии и механических повреждений.

Очистка

В процессе эксплуатации ветрогенератора на его поверхности может скапливаться грязь, пыль и другие загрязнения. Регулярная очистка лопастей и корпуса генератора поможет избежать потери эффективности. Для этого можно использовать мягкую щетку и воду с мылом. Важно избегать использования абразивных материалов, которые могут повредить поверхность.

Смазка подвижных частей

Подвижные части ветрогенератора, такие как подшипники и соединения, требуют регулярной смазки. Используйте подходящие смазочные материалы, чтобы уменьшить трение и износ. Рекомендуется проверять уровень смазки не реже одного раза в год и добавлять масло по мере необходимости.

Проверка электрических соединений

Электрические соединения в ветрогенераторе также нуждаются в регулярной проверке. Убедитесь, что все контакты надежно закреплены и не имеют коррозии. Периодически проверяйте состояние проводов и изоляции, чтобы избежать короткого замыкания или других электрических проблем.

Мониторинг производительности

Для обеспечения эффективной работы ветрогенератора важно следить за его производительностью. Установите приборы для измерения выработки электроэнергии и скорости ветра. Это поможет вам выявить возможные проблемы на ранней стадии и своевременно их устранить.

Ремонт

Если в процессе эксплуатации ветрогенератора вы заметили какие-либо неисправности, важно быстро реагировать на них. В зависимости от характера проблемы, может потребоваться замена деталей или их ремонт. Например, если лопасти повреждены, их следует заменить, чтобы избежать дальнейших повреждений. В случае поломки генератора, возможно, потребуется его разборка и замена изношенных компонентов.

Заключение

Обслуживание и ремонт ветрогенератора из автомобильного генератора — это ключевые аспекты, которые помогут вам обеспечить его долгую и эффективную работу. Регулярные проверки, очистка, смазка и мониторинг производительности позволят избежать серьезных поломок и продлить срок службы вашего устройства. Не забывайте о том, что своевременное устранение неисправностей — залог надежности и эффективности вашего ветрогенератора.

Вопрос-ответ

Какой генератор используется в ветрогенераторе?

Для ветроустановок возможно применение следующих типов генераторов: асинхронные генераторы (с короткозамкнутым ротором и с фазным ротором), синхронные генераторы (с электромагнитным возбуждением, с магнитоэлектрическим возбуждением, индукторные, с когтеобразным ротором и т. д.).

Можно ли сделать ветряную турбину из автомобильного генератора?

Автомобильный генератор переменного тока может использоваться в качестве ветрогенератора в различных приложениях, включая автомобили, тракторы и другие промышленные транспортные системы с широким диапазоном рабочих скоростей (400–8000 об/мин), которые доступны во многих стандартных выходных напряжениях (12, 24, 32 или 48 В).

Как можно использовать автомобильный генератор?

Автомобильный генератор используется для питания электропотребителей, таких как система зажигания, ЭБУ, автомобильная светотехника, бортовой компьютер, вентиляторы системы охлаждения и отопителя, система кондиционирования воздуха, система диагностики и другие, а также для заряда автомобильного аккумулятора.

Советы

СОВЕТ №1

Перед началом сборки ветрогенератора тщательно изучите принцип работы автомобильного генератора. Понимание его конструкции и особенностей поможет вам избежать ошибок в процессе сборки и настройки устройства.

СОВЕТ №2

Выберите подходящее место для установки ветрогенератора. Убедитесь, что выбранная площадка имеет достаточную высоту и не окружена высокими препятствиями, такими как деревья или здания, которые могут блокировать ветер.

СОВЕТ №3

Обратите внимание на балансировку лопастей ветряка. Неправильная балансировка может привести к вибрациям и снижению эффективности генератора. Используйте легкие и прочные материалы для лопастей, чтобы обеспечить оптимальную производительность.

СОВЕТ №4

Не забывайте о безопасности. При работе с электрическими компонентами всегда отключайте питание и используйте защитные средства. Также убедитесь, что ваш ветрогенератор установлен надежно, чтобы избежать повреждений в случае сильного ветра.
