Для чего нужен ящик для аккумулятора и где он используется? Виды и примеры

Ящик для аккумулятора — это устройство для безопасного хранения и транспортировки аккумуляторов. Он защищает окружающие предметы от разливания электролита и сам аккумулятор от влаги, пыли и механических повреждений. В статье рассмотрим назначение ящика, его применение, а также различные виды и примеры, что поможет вам сделать осознанный выбор при покупке.

Что представляет собой ящик для аккумулятора и зачем он нужен?

Если рассмотреть самый простой пример использования аккумуляторов в лодках, то они могут выполнять функции тягового, стартерного источника энергии, а также обеспечивать освещение и другие нужды. В некоторых водных транспортных средствах предусмотрено специальное место для установки аккумулятора. Однако если такого места нет, можно воспользоваться простым ящиком для аккумуляторной батареи, который выполняет роль бокса. В некоторых ситуациях достаточно установить аккумулятор на специальную подставку, чтобы обеспечить его защиту. Небольшие инвестиции в защиту помогут избежать значительных убытков в случае повреждения аккумулятора или утечки электролита.

Ящик для аккумулятора является важным элементом, обеспечивающим защиту и безопасность аккумуляторных систем. Эксперты отмечают, что такие ящики используются в различных сферах, включая автомобильную промышленность, солнечные энергетические установки и системы бесперебойного питания. Они защищают аккумуляторы от механических повреждений, влаги и коррозии, что значительно продлевает срок их службы.

Существует несколько видов ящиков для аккумуляторов, включая пластиковые, металлические и комбинированные конструкции. Пластиковые ящики легкие и устойчивые к коррозии, в то время как металлические обеспечивают дополнительную защиту от внешних воздействий. Примеры использования включают автомобильные аккумуляторы, которые размещаются в специальных ящиках под капотом, а также стационарные аккумуляторные системы, используемые в солнечных панелях, где ящики защищают элементы от неблагоприятных погодных условий. Таким образом, ящики для аккумуляторов играют ключевую роль в обеспечении надежности и долговечности аккумуляторных систем.

https://youtube.com/watch?v=7qfZ2uO9nDU

Какие задачи решает защитный ящик для АКБ?

На самом деле такой кейс решает значительно больше проблем при эксплуатации аккумулятора, чем может показаться на первый взгляд.

• Защита аккумуляторной батареи от воздействия внешней среды. К примеру, ящик обеспечит защиту от попадания внутрь осадков и защитит аккумулятор от атмосферной влажности. При использовании на морских и речных транспортных средствах это более чем актуально. Кроме того, в защитном боксе АКБ будет защищена от попадания на поверхность пыли, грязи, копоти и т. п. Как известно, аккумулятор с грязным корпусом имеет повышенный саморазряд. Если он будет в коробе, то эта проблема будет беспокоить значительно меньше.
• Защита от короткого замыкания. Если аккумуляторная батарея будет стоять на открытом пространстве, то кто-нибудь может случайно замкнуть токовыводы металлическим предметом. При помещении аккумулятора в ящик эта проблема будет исключена.
• Защита аккумулятора от повреждения. Если АКБ находится в корпусе, то никто её случайно не заденет и не повредит.
• Защита окружающего пространства от попадания кислоты. Если даже корпус аккумуляторной батареи будет повреждён, то электролит выльется в ящик. В большинстве случаях их выполняют из пластика. К этому никакой угрозы для окружающего пространства от этой кислоты не будет. Если же аккумулятор будет стоять отдельно и из него прольется кислота, то убыток будет более существенный, чем стоимость пластикового кейса.
• Удобство транспортировки. Среднестатистический ящик для аккумулятора имеет ручку для переноски. Нести за неё гораздо удобнее, чем за тонкую ручку аккумуляторной батареи.
• Организация батареи из нескольких аккумуляторов. Существуют ящики для АКБ, которые позволяют устанавливать внутрь несколько аккумуляторов и подключать их, как вам требуется. Так в одном месте можно организовать мощную батарею, которую удобно и безопасно обслуживать.
• Реализация дополнительного функционала. Дорогие модели аккумуляторных боксов часто продаются с дополнительными встроенными функциями. Например, выключатель массы, гнездо прикуривателя, внешние клеммы и так далее.

Конечно, в некоторых случаях лишние затраты на аккумуляторный ящик ни к чему. Например, если есть штатное место под АКБ. Но в большинстве случаев покупка такого кейса себя оправдывает.

Интересные факты

Вот несколько интересных фактов о ящиках для аккумуляторов:

1. Защита и безопасность: Ящики для аккумуляторов предназначены не только для хранения, но и для защиты аккумуляторов от механических повреждений, влаги и коррозии. Они обеспечивают безопасность, предотвращая утечку кислоты и другие потенциально опасные ситуации, особенно в случае использования свинцово-кислотных аккумуляторов.

2. Разнообразие материалов: Ящики для аккумуляторов могут быть изготовлены из различных материалов, включая пластик, металл и композитные материалы. Пластиковые ящики легкие и устойчивы к коррозии, в то время как металлические обеспечивают дополнительную прочность и защиту от внешних воздействий.

3. Широкое применение: Ящики для аккумуляторов используются в самых разных областях — от автомобильной промышленности (для хранения аккумуляторов в автомобилях) до энергетики (для солнечных и ветровых электростанций) и даже в морской индустрии (для хранения аккумуляторов на судах). Они также могут быть частью систем резервного питания в домах и офисах.

https://youtube.com/watch?v=QN9blVMNAbw

Разновидности боксов для АКБ

На рынке представлены аккумуляторные ящики различных размеров, форм, весов и предназначений. В большинстве случаев они изготавливаются из металла или пластика. Кроме стандартной конструкции, такие изделия могут обладать множеством дополнительных функций. Например, это могут быть замковые механизмы, системы сигнализации, разъёмы для зарядки аккумуляторов, интерфейсы для подключения электрических потребителей, а также оборудование для мониторинга состояния аккумуляторной батареи и многое другое.

Среди доступных в продаже моделей можно выделить несколько основных категорий аккумуляторных ящиков.

• Подставки для аккумуляторных батарей. Это самый простой способ защиты. Подставка изготавливается из материалов, устойчивых к воздействию кислоты на случай утечки электролита. Конструкция предельно проста: обычно это две стойки с перекладиной. Аккумулятор просто прижимается к подставке и остается в таком положении постоянно. Крепление может быть как стационарным, так и съемным. Во втором случае подставку с аккумулятором можно легко извлечь из транспортного средства во время стоянки. Однако такая подставка не обеспечивает защиту аккумулятора от внешней среды.
• Ящик (короб, кейс, бокс). Это полноценная защита как для аккумулятора от внешних факторов, так и для окружающей среды от самого аккумулятора. Чаще всего такие ящики используются для установки аккумуляторов на лодках. Аккумулятор надежно фиксируется внутри конструкции, а сверху закрывается крышкой на креплениях. Обычно в крышке предусмотрены кабель-каналы для прокладки проводов. Многие производители аккумуляторных боксов предлагают внешние клеммы, что позволяет подключать питание, не открывая каждый раз короб. Сам ящик, как правило, имеет съемное крепление, обычно на ремнях, которые идут в комплекте. Когда лодка находится на стоянке, ящик с аккумулятором можно легко снять и перенести в автомобиль.

Это два основных типа защиты для аккумуляторов. Однако можно выделить еще два специфических случая, предназначенных для автомобилей.

• Усиленные металлические ящики для автомобильных аккумуляторов. Многие производители легкого коммерческого транспорта проектируют свои модели так, чтобы аккумулятор находился на раме автомобиля. Это делается для повышения безопасности. Однако в таком расположении аккумулятор подвержен воздействию агрессивной внешней среды и риску кражи. Поэтому начали выпускать специальные защищенные аккумуляторные ящики. С одной стороны у них есть крышка, через которую устанавливается аккумулятор. Предусмотрен надежный замок, защищающий от вандализма и кражи. Сам ящик фиксируется на раме автомобиля, что создает удобное место для установки аккумулятора и упрощает его обслуживание и замену. Рассмотрим несколько таких моделей ниже.
• Термокейс. Термокейс не является полноценной защитой для аккумулятора, хотя он также защищает его от грязи, пыли и умеренной влажности. Основная задача этого устройства — поддержание аккумулятора в тепле для облегчения запуска двигателя. Термокейсы могут быть выполнены в виде короба из теплоизоляционного материала. Некоторые модели дополнительно оснащаются нагревательными панелями, которые получают питание от самого аккумулятора.

В данной статье термокейсы рассматриваться не будут. Если вас интересует эта тема, вы можете ознакомиться с материалами:

Чехол для аккумулятора автомобиля

и

Термокейс для аккумулятора.

Теперь давайте рассмотрим примеры аккумуляторных ящиков, предлагаемых производителями.

Примеры моделей

Далее краткий обзор моделей.

https://youtube.com/watch?v=877SQUUO92o

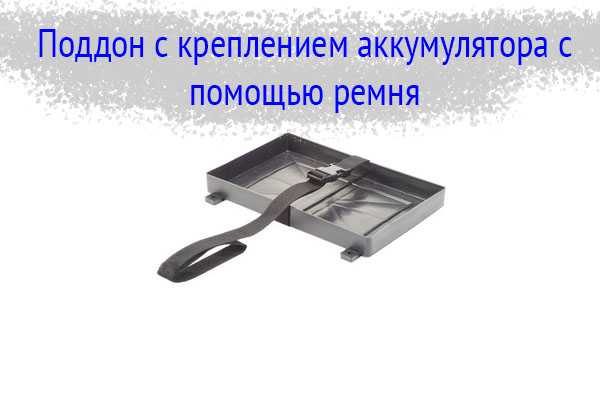

Поддон с креплением

Самый простой вариант представляет собой лоток для аккумуляторной батареи. Это изделие изготовлено из пластика, устойчивого к кислотным воздействиям. Габариты данной модели составляют 315х185х30 мм, а цена около 1000 рублей.

Крепление аккумуляторной батареи осуществляется с помощью ремня. В нижней части лотка имеются выступы с отверстиями для болтов, что позволяет надежно фиксировать лоток на любой поверхности. Как говорится, «дёшево и сердито».

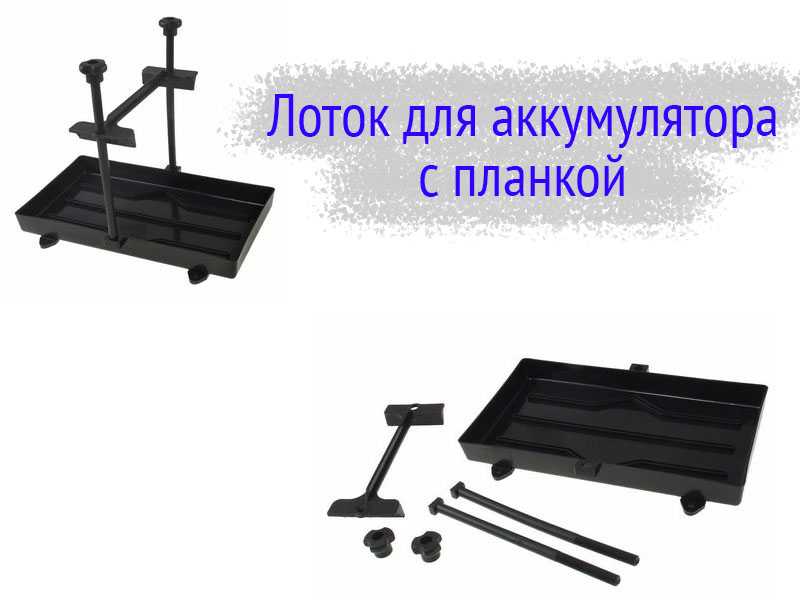

Крепление для АКБ с планкой

Ещё один лоток с креплением, который предлагается под маркой Easterner. Размеры основания 325 на 175 мм. Материал этого изделия – химически стойкий пластик.

Крепление аккумулятора на лотке выполняется с помощью шпилек и поперечной прижимной планки. Стоимость все конструкции до 1 т. р.

Ящик Attwood power guard 27

Данная модель представляет собой полноценный контейнер для аккумулятора. Это вентилируемый бокс, изготовленный из полипропилена. Он оснащен удобными ручками, а в комплект входит ремень, способный выдерживать нагрузку до 150 кг.

Короб надежно защищает аккумулятор от влаги, а полипропилен демонстрирует высокую стойкость к воздействию электролита.

Внутренние размеры короба составляют 352 х 184 х 266 мм, а внешние габариты равны 428 х 244 х 276 мм.

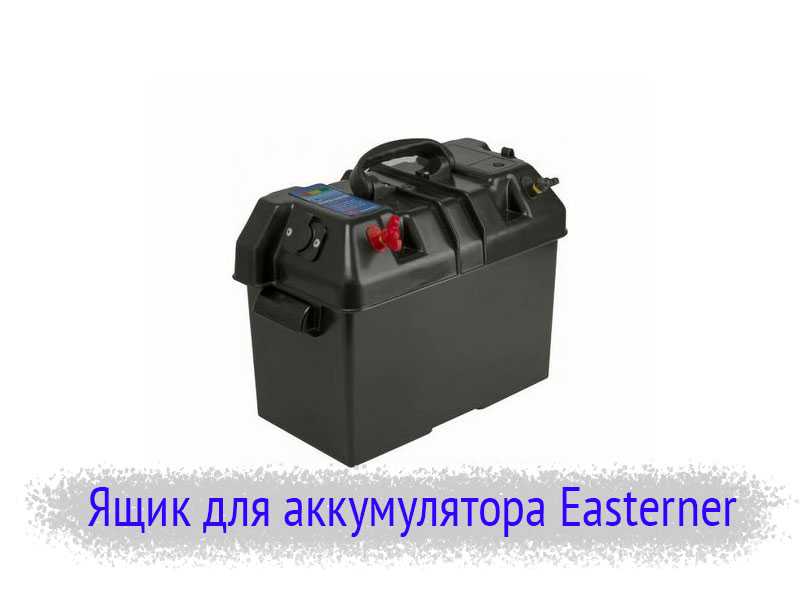

Короб Easterner с дополнительными возможностями

Этот ящик имеет место для установки аккумуляторной батареи, а также предусмотрена USB зарядка. Она включает в себя порты с током зарядки 1 и 2 А. Короб также имеет индикатор заряда аккумулятора.

Производитель рекомендует этот продукт для безопасной эксплуатации аккумулятора на судне. Выпускает эту модель тайваньский производитель Easterner.

Ящик выполнен из химически стойкого пластика. Для установки на судне предусмотрен крепежный ремень и необходимая фурнитура.

Габариты этой модели составляют 343 х 194 х 229 мм.

Цена в рознице от 12 до 14 т. р. явно завышена.

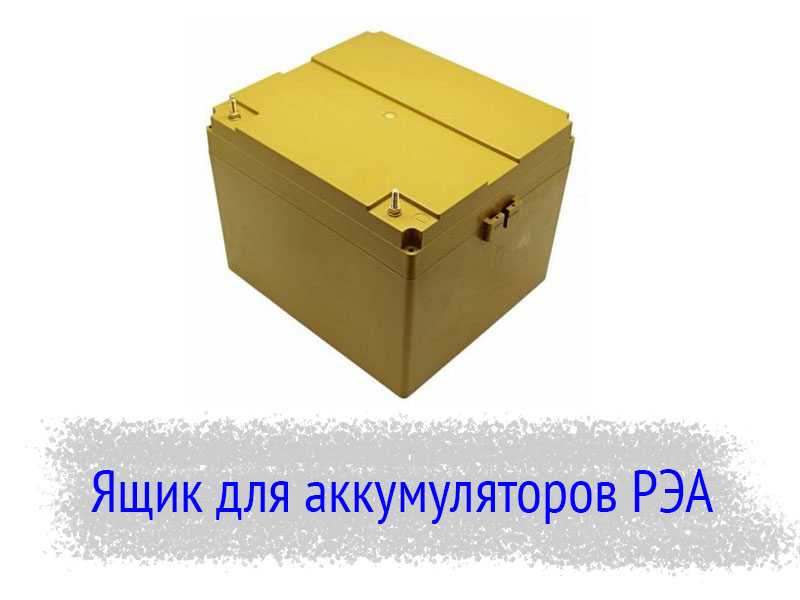

Ящика для аккумуляторов РЭА

Данный образец ящика для аккумуляторов РЭА обеспечивает надежную защиту аккумулятора от внешней среды. Корпус обладает высокой стойкостью к различным растворителям, кислотам и щелочам. Также он демонстрирует отличные морозостойкие характеристики. Производитель указывает, что изделие изготовлено из комбинации поликарбоната и ABS-пластика.

Толщина стенок ящика составляет 3 мм, а его вес приблизительно 0,8 кг. Внутренние размеры равны 212 x 186 x 155 мм, в то время как внешние размеры составляют 220 x 190 x 170 мм. Стоимость данного изделия составляет 1,7 тысячи рублей.

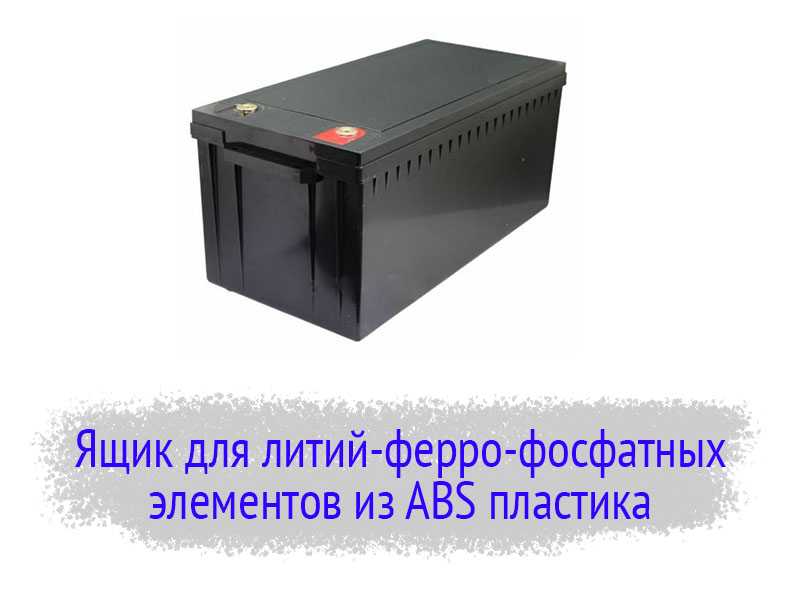

Ящик для аккумуляторной батареи из ABS пластика

Эта модель используется для размещения сборки из литий-ферро-фосфатных аккумуляторных элементов. Там также можно размещать BMS платы и всё необходимое дополнительное оборудование.

Корпус этой модели выполнен из пластика ABS и обладает высокими диэлектрическими свойствами. Он стойкий к различным видам растворителей и холоду. Толщина стенки корпуса около 5 мм.

Вес аккумуляторного ящика без содержимого примерно 4 кг. На верхнюю часть выведены разъёмы для подключения плюса и минуса. Стоимость 7-8 т. р. неприятно удивляет.

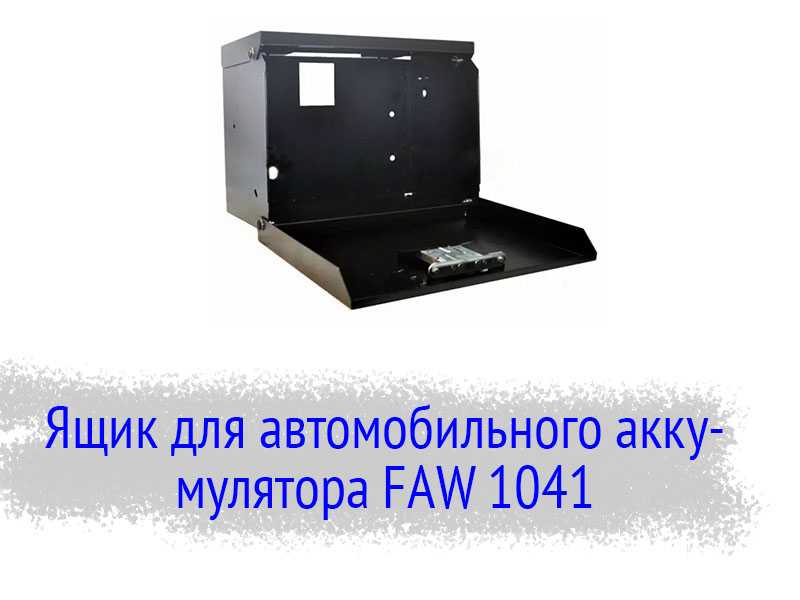

Ящик для автомобильного аккумулятора FAW 1041

Это один из аккумуляторных ящиков для автомобилей, о которых упоминалось ранее. Эти ящики предназначены для установки аккумулятора на раму в коммерческих транспортных средствах. На изображении представлена модель FAW 1041 с размерами 450 х 340 х 250 мм. Изготовлен он из оцинкованной стали толщиной 1,2 мм и покрыт порошковой краской.

Конструкторы предусмотрели съемную верхнюю крышку, что обеспечивает удобный доступ к клеммам. Также имеются вырезы для проводов и замок.

Название модели указывает на то, что она подходит для автомобилей FAW 1041 и других с аналогичными размерами аккумулятора. Ящик производится компанией «Барьер». Его стоимость составляет чуть более 4 тысяч рублей.

Металлический ящик для автомобильной батареи Foton Ollin 1041, 1069

Это ещё один металлический ящик для аккумулятора на коммерческий автомобиль. Он несколько крупнее по габаритам, чем рассмотренные выше. Модель называется Foton Ollin 1041, 1069.

Здесь также имеется надёжный замок и все необходимые технологические вырезы для обслуживания, снятия и установки аккумуляторной батареи. Производитель – та же компания «Барьер».

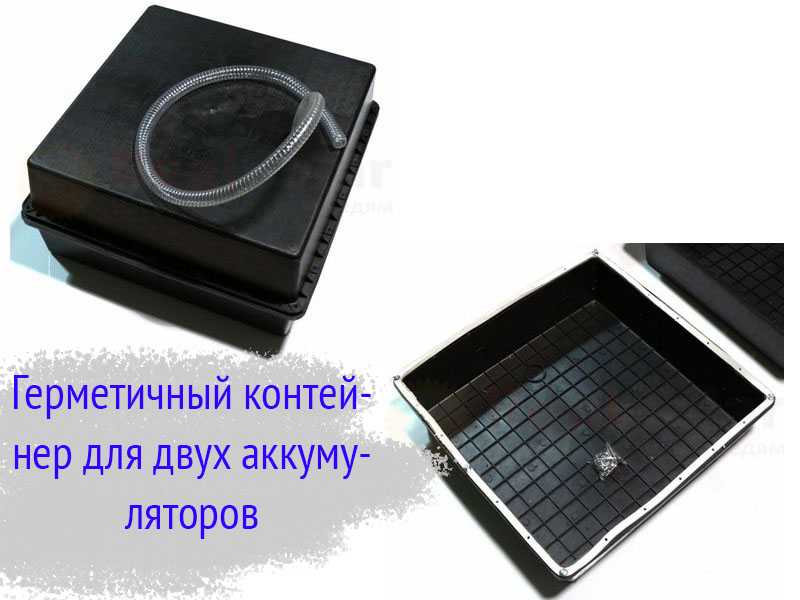

Герметичный контейнер для двух аккумуляторных батарей

Этот герметичный контейнер, изготовленный из прочного и устойчивого к химическим воздействиям пластика, соответствует стандарту защиты IP67. Производитель рекомендует его для использования в системах уличного освещения на солнечных батареях, а также в автономных подсветках различных территорий как в городах, так и за их пределами. Внутри можно разместить два аккумулятора с ёмкостью до 200 Ач.

Данная модель может быть установлена в грунте (на геотекстиль или в подсыпку из песка и щебня) и допускает монтаж на глубине до 1,5 метров. Кроме того, этот ящик подходит для использования в трюмах лодок, где наблюдается высокая влажность. Он надежно защищает аккумуляторы от брызг. В контейнер можно устанавливать аккумуляторы типов WET, AGM и GEL.

При установке наливного аккумулятора WET с повышенным газовыделением предусмотрена газоотводящая трубка, выполненная в виде армированного шланга диаметром 20 мм и с внутренним диаметром 16 мм.

В комплект поставки входят набор болтов и гаек, резиновый уплотнитель, а также армированный шланг с хомутом. Однако в комплект не включены ремни для фиксации или ручки для переноски. Эти аксессуары необходимо приобретать отдельно при необходимости. Размеры ящика составляют 540 х 540 х 260 мм.

Ящик для АКБ с клеммами и прикуривателем

Ещё один ящик для аккумуляторной батареи, имеющий прикуриватель и клеммы. Предназначен для установки на лодках. В качестве материала выбран химически стойкий пластик. На верхней крышке сделаны винтовые контакты для подключения мощного электромотора. Это может быть подвесной двигатель лодки или тролинговый электромотор.

Производитель также предусмотрел гнездо прикуривателя. К нему можно подключать зарядное устройство для телефона, эхолот и другую полезную технику. В комплекте поставки идёт ремень с фурнитурой для крепежа в лодке. Внутри размеры равны 335х185х225 мм. Внешние габариты 343х194х229 мм. Производитель – тайваньская компания Easterner, короба которой уже встречались выше.

В итоге

Из представленного обзора видно, что на рынке представлено множество интересных ящиков, предназначенных для защиты аккумуляторов от внешних воздействий, а также для охраны окружающей среды от них. Большинство из этих решений ориентировано на установку аккумуляторов в лодках, что является самым распространенным направлением использования таких контейнеров.

Кроме того, существуют качественные модели, изготовленные из оцинкованной стали, которые предназначены для автомобильных аккумуляторов. Эти ящики используются для установки стартерных аккумуляторных батарей на некоторых коммерческих транспортных средствах непосредственно на шасси. Такие варианты оснащены замками и антивандальными механизмами, что обеспечивает удобство в обслуживании и замене АКБ.

Также доступны аккумуляторные ящики для литий-ферро-фосфатных элементов, некоторые из которых имеют газоотводные трубки. Цены на эти изделия варьируются в широком диапазоне. Наиболее бюджетными являются стандартные поддоны с винтовыми креплениями.

В заключение стоит отметить, что если вы готовы потратить 2-3 тысячи рублей, то сможете приобрести достойное решение для защиты батареи в лодках, автомобилях и другом оборудовании.

Рекомендации по выбору ящика для аккумулятора

Выбор ящика для аккумулятора — это важный этап, который требует внимательного подхода. Правильный выбор ящика не только обеспечивает безопасность, но и продлевает срок службы аккумулятора. Ниже приведены ключевые рекомендации, которые помогут вам сделать правильный выбор.

1. Материал изготовления

Ящики для аккумуляторов могут быть изготовлены из различных материалов, таких как пластик, металл или композитные материалы. Пластиковые ящики легкие и устойчивы к коррозии, что делает их популярными для использования в легковых автомобилях. Металлические ящики, в свою очередь, обеспечивают дополнительную защиту, особенно в условиях повышенной механической нагрузки. Выбор материала зависит от условий эксплуатации и требований к прочности.

2. Размер и форма

Размер ящика должен соответствовать размеру аккумулятора. Неправильный размер может привести к повреждению аккумулятора или его недостаточной фиксации. Также стоит учитывать форму ящика: некоторые модели имеют специальные выемки или крепления, которые облегчают установку и демонтаж аккумулятора. Перед покупкой рекомендуется измерить аккумулятор и выбрать ящик, который идеально подойдет по размеру.

3. Устойчивость к внешним воздействиям

Ящик для аккумулятора должен быть устойчив к различным внешним воздействиям, таким как влага, температура и механические повреждения. Например, если вы планируете использовать аккумулятор в условиях повышенной влажности, стоит выбрать ящик с герметичной конструкцией. Также важно учитывать температурные колебания: некоторые материалы могут терять свои свойства при низких температурах.

4. Наличие вентиляции

Аккумуляторы выделяют газ во время зарядки, поэтому ящик должен иметь систему вентиляции. Это поможет избежать накопления газов и снизит риск взрыва. Некоторые ящики имеют специальные вентиляционные отверстия, которые обеспечивают необходимую циркуляцию воздуха. При выборе ящика стоит обратить внимание на наличие таких отверстий.

5. Удобство установки и демонтажа

Ящик должен быть удобным в установке и демонтаже. Некоторые модели имеют специальные крепления или ручки, которые упрощают процесс. Также стоит обратить внимание на вес ящика: слишком тяжелый ящик может усложнить установку, особенно если вы планируете часто менять аккумулятор.

6. Дополнительные функции

Некоторые ящики для аккумуляторов могут иметь дополнительные функции, такие как встроенные индикаторы заряда, системы защиты от короткого замыкания или даже встроенные зарядные устройства. Эти функции могут значительно упростить использование аккумулятора и повысить его безопасность. При выборе ящика стоит рассмотреть, какие дополнительные функции могут быть полезны в вашем случае.

Следуя этим рекомендациям, вы сможете выбрать ящик для аккумулятора, который будет надежным, безопасным и удобным в использовании. Правильный выбор ящика не только защитит аккумулятор, но и обеспечит его долгую и эффективную работу.

Вопрос-ответ

Для чего предназначены аккумуляторные ящики?

Аккумуляторный отсек необходим для защиты как аккумулятора, так и вашего автомобиля. Аккумулятор, находящийся под воздействием окружающей среды, например, в кузове пикапа, очень быстро выйдет из строя.

Как работает чехол аккумулятора?

Аксессуар, в принципе, имеет не столь сложную конструкцию. Внутри у него есть встроенный литий-полимерный аккумулятор. Как только смартфон помещается внутри, происходит соединение коннектора с разъемом в нижней части гаджета, и остается всего лишь нажать кнопку включения, чтобы процесс зарядки был запущен.

Как называются штуки на аккумуляторе?

Клеммы (клеммные электрические выводы) – это изделия из свинца, с помощью которого происходит подключение АКБ к сети автомобиля. Для клемм нужна высокая проводимость и устойчивость к нагреву.

Советы

СОВЕТ №1

Перед покупкой ящика для аккумулятора, убедитесь, что он соответствует размерам вашего аккумулятора. Это поможет избежать проблем с установкой и обеспечит надежную защиту.

СОВЕТ №2

Обратите внимание на материал, из которого изготовлен ящик. Пластиковые ящики легкие и устойчивые к коррозии, в то время как металлические обеспечивают дополнительную защиту от механических повреждений.

СОВЕТ №3

При установке ящика для аккумулятора в автомобиле, убедитесь, что он надежно закреплен и не будет перемещаться во время движения. Это поможет предотвратить повреждение аккумулятора и других компонентов автомобиля.

СОВЕТ №4

Регулярно проверяйте состояние ящика для аккумулятора. Убедитесь, что он не имеет трещин или других повреждений, которые могут привести к утечке кислоты или другим проблемам.
