Обзор недорогой материнской платы Gigabyte Z390 UD

Материнская плата — ключевой компонент компьютерной системы, и правильный выбор модели влияет на производительность и стабильность устройства. В этой статье рассмотрим материнскую плату Gigabyte Z390 UD, зарекомендовавшую себя как доступное и надежное решение для сборки компьютеров на базе процессоров Intel LGA1151 восьмого и девятого поколения. Проанализируем ее характеристики, возможности и преимущества, чтобы помочь читателям сделать осознанный выбор при покупке и создании своей системы.

Упаковка и внешний вид

Коробка материнской платы Gigabyte Z390 UD выглядит довольно привычно и вряд ли сможет вас удивить. На лицевой стороне prominently размещено название модели, а также надпись Ultra Durable. В правом нижнем углу указана информация о совместимых процессорах Intel, предназначенных для сокета LGA 1151.

На обратной стороне упаковки представлено гораздо больше информации. В левой части можно увидеть небольшую иллюстрацию самой платы, схематически изображенную заднюю панель ввода-вывода и основные характеристики продукта. Также здесь размещены краткие сведения о различных технологиях, примененных в Gigabyte Z390 UD. В частности, упоминается о цифровом модуле регулятора напряжения (VRM) с 10+2 фазами, системе управления вентиляторами Smart Fan 5, использовании твердотельных конденсаторов и защите слота PCIe x16. На боковых гранях коробки нет ничего примечательного, в основном повторяется информация с лицевой стороны.

При открытии коробки мы видим довольно скромную комплектацию. В дополнение к самой плате, упакованной в антистатический пакет, в комплект входят следующие элементы:

• Руководство пользователя и инструкция по установке.
• Заглушка для задней панели ввода-вывода.
• Диск с драйверами и программным обеспечением.
• Два кабеля.

Эксперты отмечают, что материнская плата Gigabyte Z390 UD является отличным выбором для пользователей, стремящихся к оптимальному соотношению цены и качества. Она поддерживает процессоры Intel 8-го и 9-го поколения, что делает её универсальным решением для сборки как для игр, так и для работы. Плата оснащена четырьмя слотами для оперативной памяти, что позволяет установить до 64 ГБ RAM, что является значительным преимуществом для многозадачности.

Кроме того, наличие нескольких портов USB 3.1 и M.2 слотов обеспечивает высокую скорость передачи данных и возможность подключения современных накопителей. Эксперты также выделяют хорошую систему охлаждения, которая помогает поддерживать стабильную работу компонентов даже при высоких нагрузках. В целом, Gigabyte Z390 UD сочетает в себе надежность, функциональность и доступную цену, что делает её привлекательным вариантом для широкой аудитории пользователей.

https://youtube.com/watch?v=zBIvxzkD10Q

Осмотр

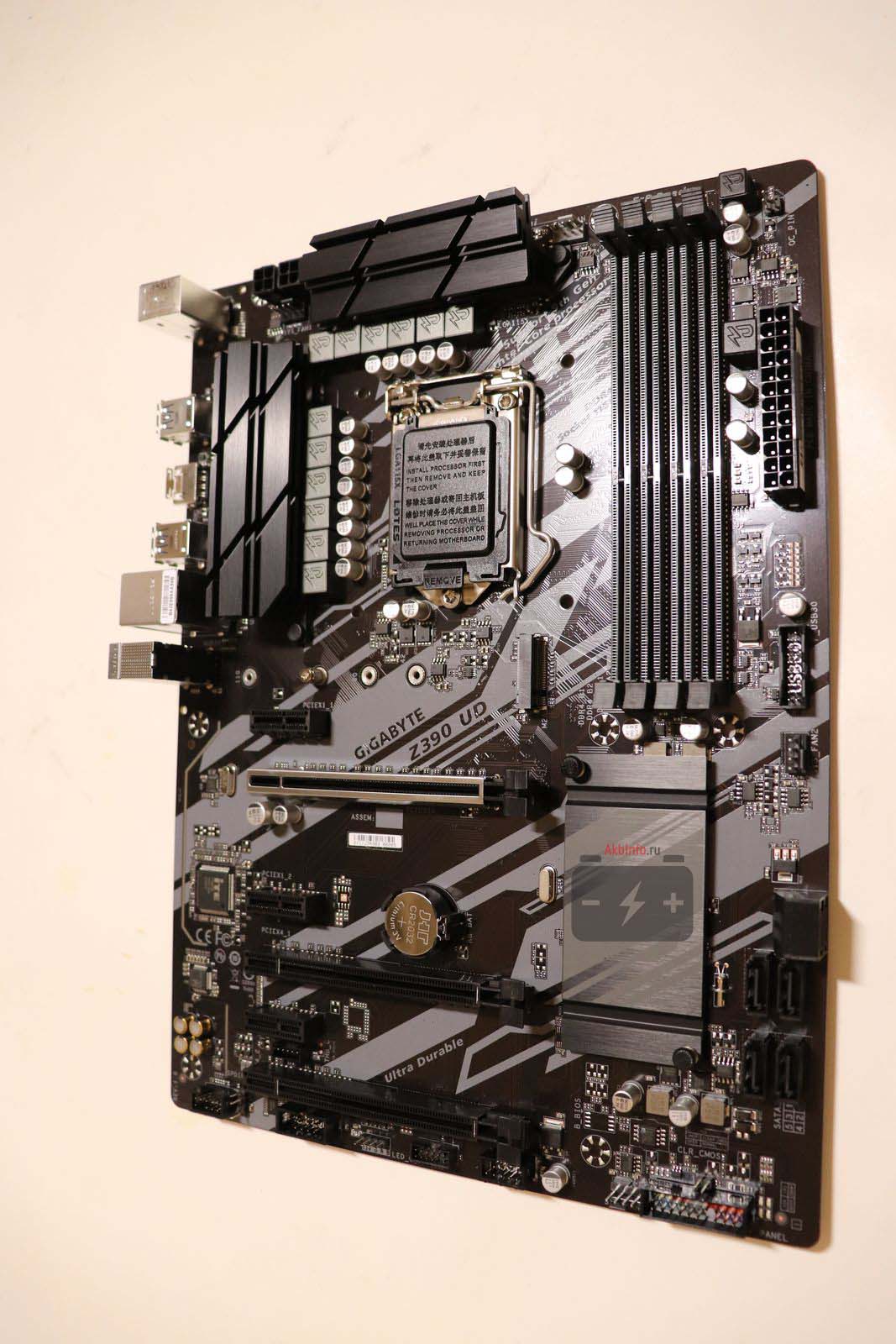

Материнская плата выполнена коричневом текстолите, но значительная его часть выкрашена в серый цвет. Несмотря на «бюджетность» имеет систему охлаждения в виде радиаторов на чипсете и элементах питания. Рядом с последними можно заметить дополнительный 4-контактный разъем питания процессора ATX12V в дополнение к 8-контактному.

В систему охлаждения Gigabyte Z390 UD вошли 3 радиатора из алюминия, оформленных в соответствии с дизайном платы. Один отводит тепло от чипсета Z390, а оставшиеся два – от силовых элементов в цепи питания CPU.

Радиатор на мосте в процессе тестирования практически не нагревался. Охлаждение элементов питания нагревалось значительно. Измерения с помощью термопары не делал, но по ощущениям радиаторы нагревались не более 60 С. Палец можно было держать прижатым без проблем.

Все элементы материнской платы расположены на своих местах. Как показала сборка, никаких проблем при установке комплектующих не возникает. Хотя громоздкие модели процессорных кулеров могут заблокировать первый слот модулей памяти, но это можно отнести к единичным случаям. Некоторые проблемы может вызвать установка видеокарт с охлаждением шириной в 3 слота. В этом случае окажутся заблокированными разъёмы SATA, смотрящие вверх. При этом два порта сбоку будут доступны в любом случае.

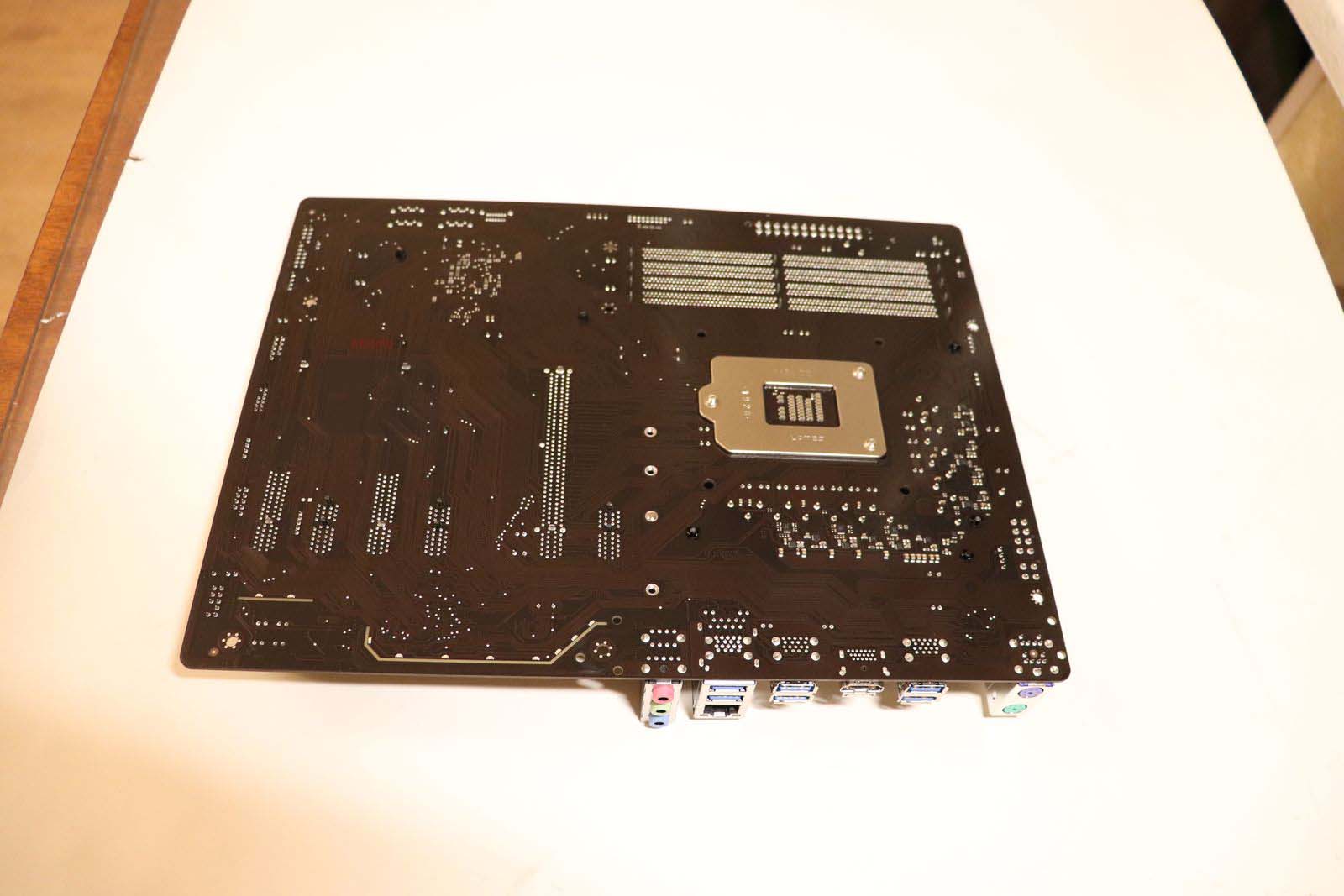

На обратной стороне текстолита можно увидеть пластину сокета CPU, а также клипсы, фиксирующие радиаторы на материнской плате.

Для подключения накопителей модель имеет шесть портов SATA 6 Гбит/сек и слот M.2 Socket 3. Последний делит линию передачи данных с портом SATA под индексом 1, если к нему подключён накопитель.

Питание центрального процессора на Gigabyte Z390 UD выполнено по схеме 10+2 фазы. Для этого была использована качественная элементная база: дроссели в ферритовым сердечником, твердотельные конденсаторы.

На плате распаяны 4 слота DIMM для размещения модулей оперативной памяти DDR4. Они должны устанавливаться попарно в слоты 1─3 или 2─4, поскольку работают в двухканальном режиме. Поддерживается работа с модулями, функционирующими на частоте до 4266 МГц. Максимальный объём модулей памяти, который можно установить, составляет 128 Гб.

Для установки дополнительного оборудования плата имеет 6 слотов расширения. По порядку сверху вниз – это PCI Express 3.0 x1, PCI Express 3.0 x16 (работает в режиме х16), PCI Express 3.0 x1, PCI Express 3.0 x16 (работает в режиме х4), PCI Express 3.0 x1, PCI Express 3.0 x16 (работает в режиме х4). Доступно объединение двух видеокарт в массив AMD CrossFireX. Они будут работать в режиме x16 + x4.

Микросхема ITE 8688E, расположенная справа от слотов расширения, управляет функционированием портов PS/2, COM, обеспечивает мониторинг и управление вентиляторами, подключёнными к Gigabyte Z390 UD.

Немного выше расположен гигабитный чип Realtek RTL8118, отвечающий за работу сетевых соединений. Как сообщает производитель, он поддерживает выделение приоритетного канала для игрового трафика в автоматическом режиме.

Вдоль нижнего края материнской платы расположена масса интерфейсных разъёмов. Некоторые из них перечислены ниже.

• Порты TPM и COM.
• Колодки для подключения средств управления на передней панели корпуса, звуковых разъёмов, S/PDIF out, USB0.
• Перемычка для сброса CMOS.
• Подключение системного вентилятора.
• Интерфейс для подключения светодиодной ленты.

Немного выше, над последним слотом PCI Express 3.0 x16, находится колодка THB_C, предназначена для подключения панели Gigabyte Thunderbolt.

Обработка звука реализована в виде 8-канального HDA-кодека Realtek ALC887. Сообщается о реализации технологии экранирования от наводок для обеспечения чистоты звука. Инженеры Gigabyte разнесли левый и правый каналы на разные слои материнской платы, чтобы улучшить качество звука.

Несколько интерфейсов расположились в верхней части платы вдоль правого края. Здесь находится колодка для подключения USB 3.1 на панели корпуса. Выше от неё расположен 24-пиновый разъём для подключения питания к плате, а ниже колодка для подключения вентилятора.

В общей сложности набор микросхем Intel Z390 обеспечивает работу 2 внутренних и 6 внешних интерфейсов USB 3.1.

Основным элементом любой материнской платы является процессорный сокет. На Gigabyte Z390 UD распаян LGA1151. Сверху надета пластиковая заглушка, чтобы исключить повреждение контактов разъёма.

Поддерживается работа с процессорами 8 и 9 поколения Intel Core i9, i7, i5, i3, Pentium, Celeron в исполнении под LGA1151.

На заднюю панель ввода-вывода вынесены следующие порты.

• 2 x PS/2.
• 6 x USB 3.1.
• 1 x HDMI.
• 1 x RJ45.
• 3 аудиоразъёма.

Всё на месте и ничего лишнего.

Характеристика	Значение	Комментарий
Чипсет	Intel Z390	Поддержка процессоров Intel Core 8-го и 9-го поколений.
Сокет	LGA 1151	Стандартный сокет для указанных процессоров.
Форм-фактор	ATX	Стандартный размер, подходит для большинства корпусов.
Слоты ОЗУ	4 x DDR4 DIMM	Поддержка до 128 ГБ оперативной памяти.
Макс. частота ОЗУ	4266 МГц (OC)	Возможность разгона памяти для повышения производительности.
Слоты расширения	2 x PCIe 3.0 x16, 4 x PCIe 3.0 x1	Достаточно для видеокарты и других плат расширения.
Накопители	6 x SATA 6 Гбит/с, 2 x M.2 (PCIe Gen3 x4)	Поддержка быстрых SSD-накопителей.
USB-порты	USB 3.1 Gen2 Type-A, USB 3.1 Gen1, USB 2.0	Разнообразие портов для периферии.
Сетевой контроллер	Intel GbE LAN	Стабильное гигабитное проводное подключение.
Аудиокодек	Realtek ALC887	Базовое 7.1-канальное аудио.
Фазы питания	10+2 фазы	Достаточно для стабильной работы процессоров среднего уровня.
Особенности	Smart Fan 5, Q-Flash Plus	Управление вентиляторами, обновление BIOS без процессора.
Ценовой сегмент	Бюджетный/Средний	Одна из самых доступных плат на чипсете Z390.
Преимущества	Цена, поддержка разгона, M.2 слоты	Хорошее соотношение цена/возможности для Z390.
Недостатки	Базовый аудиокодек, отсутствие Wi-Fi	Могут потребоваться дополнительные компоненты для расширения функционала.

Интересные факты

Вот несколько интересных фактов о материнской плате Gigabyte Z390 UD:

1. Поддержка процессоров Intel 8-го и 9-го поколения: Gigabyte Z390 UD совместима с процессорами Intel Core, включая модели Coffee Lake и Coffee Lake Refresh. Это позволяет пользователям обновлять свои системы, не меняя материнскую плату, что делает её отличным выбором для бюджетных сборок.

2. Оптимизированная система охлаждения: Плата оснащена несколькими радиаторами и улучшенной системой охлаждения, что обеспечивает стабильную работу даже при высоких нагрузках. Это особенно важно для пользователей, которые планируют разгонять свои процессоры.

3. Расширенные возможности подключения: Gigabyte Z390 UD предлагает множество портов, включая USB 3.1 Gen 2, M.2 слоты для NVMe SSD и поддержку SATA III. Это делает плату универсальным решением для сборок, требующих высокой скорости передачи данных и гибкости в выборе компонентов.

https://youtube.com/watch?v=ZCOAUsczZdM

Спецификации

В приведенной ниже таблице представлены характеристики материнской платы Gigabyte Z390 UD.

Производитель	Gigabyte
Модель	Z390 UD
Чипсет	Intel Z390
Форм-фактор	ATX (30,5 x 23 см)
Поддерживаемые процессоры	Intel Core i9, i7, i5, i3, Pentium, Celeron с разъемом LGA1151
Поддерживаемая память	4 слота DDR4 DIMM non-ECC. Поддержка XMP профилей. Максимальный объем памяти составляет 128 Гб, максимальный объем одного модуля — 32 Гб. Поддерживаемые частоты: 2133, 2400, 2666, 2800, 3000, 3200, 3300, 3333, 3400, 3466, 3600, 3666, 3733, 3800, 3866, 4000, 4133, 4266 МГц
Встроенная графика	Intel HD Graphics, HDMI-порт с разрешением 4096×2160 пикселей (30 Гц), поддержка HDMI 1.4 и HDCP 2.2, выделяемая память до 1 Гб
Звук	Кодек Realtek ALC887, High Definition Audio, поддержка 2/4/5.1/7.1-канального звука, наличие S/PDIF Out
Сеть	Чип Realtek GbE LAN (10/100/1000 Мбит)
Слоты расширения	1 x PCI Express x16 (x16), 2 x PCI Express x16 (x4), 3 x PCI Express x1 (все слоты соответствуют стандарту PCI Express 3.0). Поддержка технологий AMD Quad-GPU CrossFire и AMD CrossFire
Хранение данных	1 интерфейс M.2 (разъем Socket 3, M key, тип 2242/2260/2280/22110 SATA и поддержка SSD PCIe x4/x2), 6 х SATA 6 Гбит/с (поддержка RAID 0, RAID 1, RAID 5 и RAID 10), поддержка Intel Optane Memory
USB	8 х USB 3.1 (6 на задней панели, 2 в виде колодки на плате), 2 x USB 2.0/1.1 в виде колодки
Интерфейсы на плате	1 x 24-pin ATX, 1 x 8-pin ATX 12В, 1 x 4-pin ATX 12В, 1 x M.2 Socket 3, 6 x SATA 6 Гбит/с, 1 x коннектор для кулера CPU, 3 x системных вентилятора, 1 x RGB LED коннектор, 1 x колодка передней панели, 1 x колодка для подключения аудиоразъемов на передней панели, 1 x USB 3.1 Gen 1, 1 x USB 2.0/1.1, 1 x S/PDIF Out, 1 x Thunderbolt™ add-in card, 1 x Trusted Platform Module (TPM) header (2×6 pin, для GC-TPM2.0_S), 1 x serial port, 1 x перемычка очистки CMOS
Интерфейсы на задней панели ввода/вывода	2 x PS/2, 6 x USB 3.1, 1 x HDMI, 1 x RJ45, 3 аудиоразъема
Мониторинг HW	Отслеживание напряжений, температур, скорости вращения вентиляторов. Уведомления о перегреве и неисправностях вентиляторов. Управление скоростью вращения вентиляторов (зависит от типа установленных вентиляторов)
BIOS	1 х 128 Мбит flash, AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

BIOS

Модель Gigabyte Z390 UD имеет BIOS на базе графического интерфейса UEFI. В нём поддерживается работа с помощью мыши. Присутствует версия на русском языке, что значительно повышает удобство работы с настройками. Благодаря широким возможностям по настройке можно выполнить разгон и вести постоянный мониторинг всех компонентов системы. Ниже приведены скриншоты различных разделов BIOS.

https://youtube.com/watch?v=krdd2LJY30A

M.I.T.

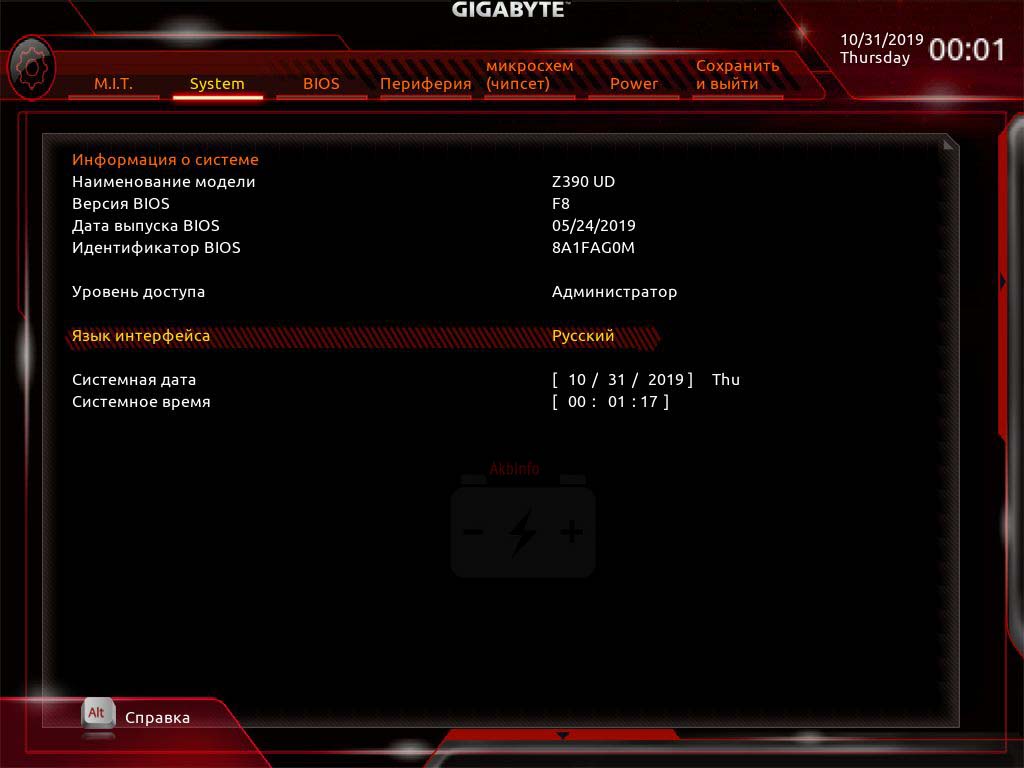

System

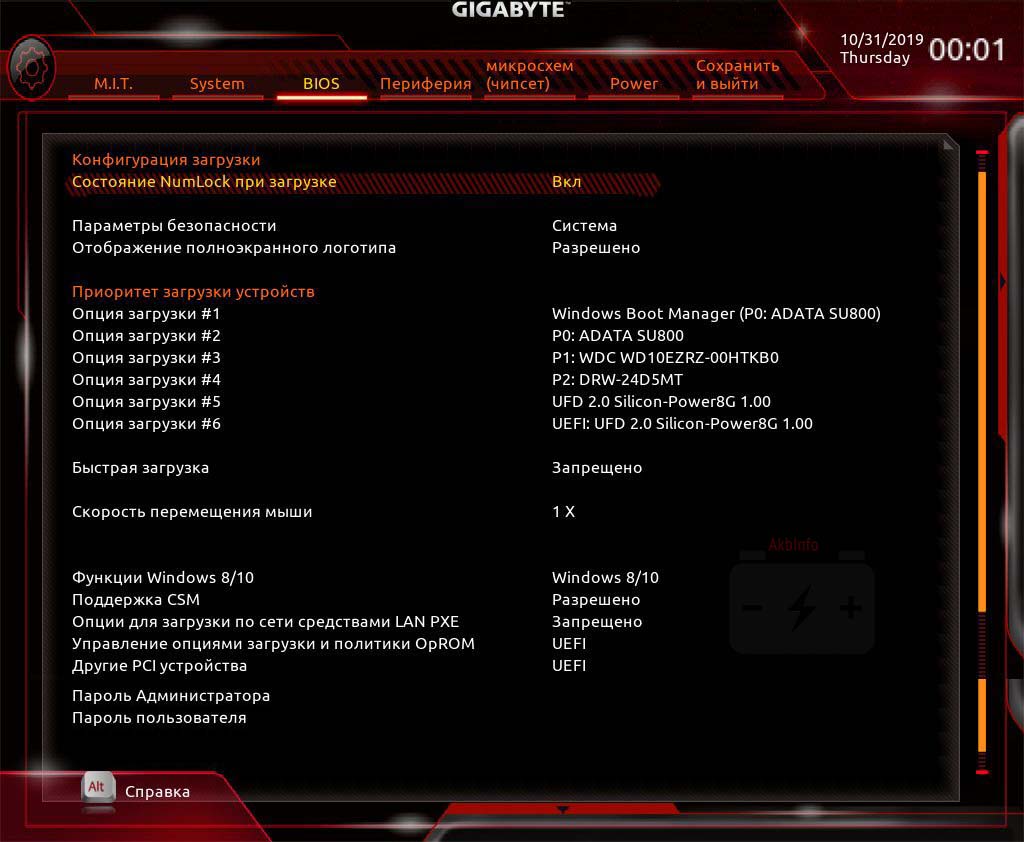

BIOS

Периферия

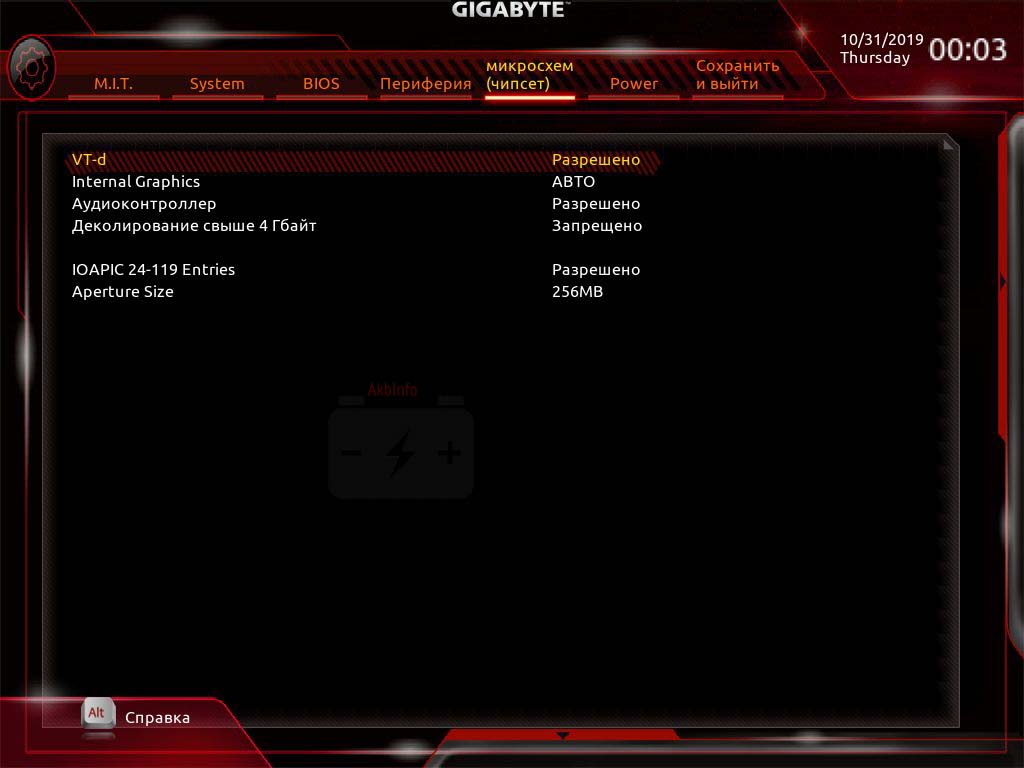

Набор микросхем (чипсет)

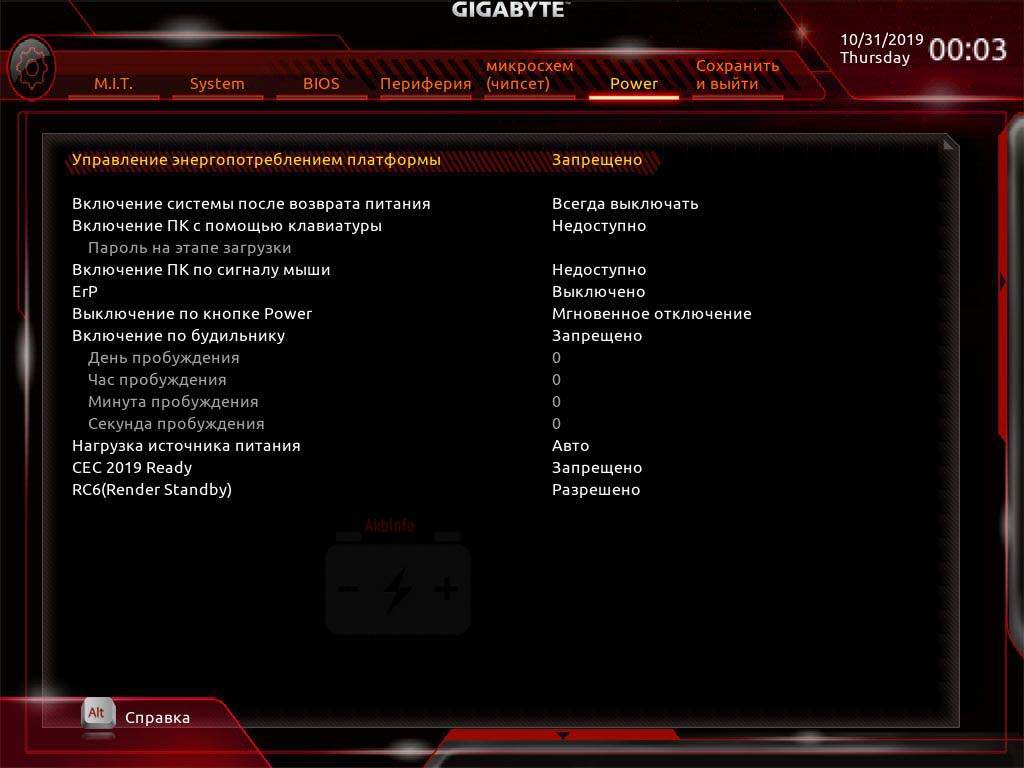

Power

Smart Fan 5

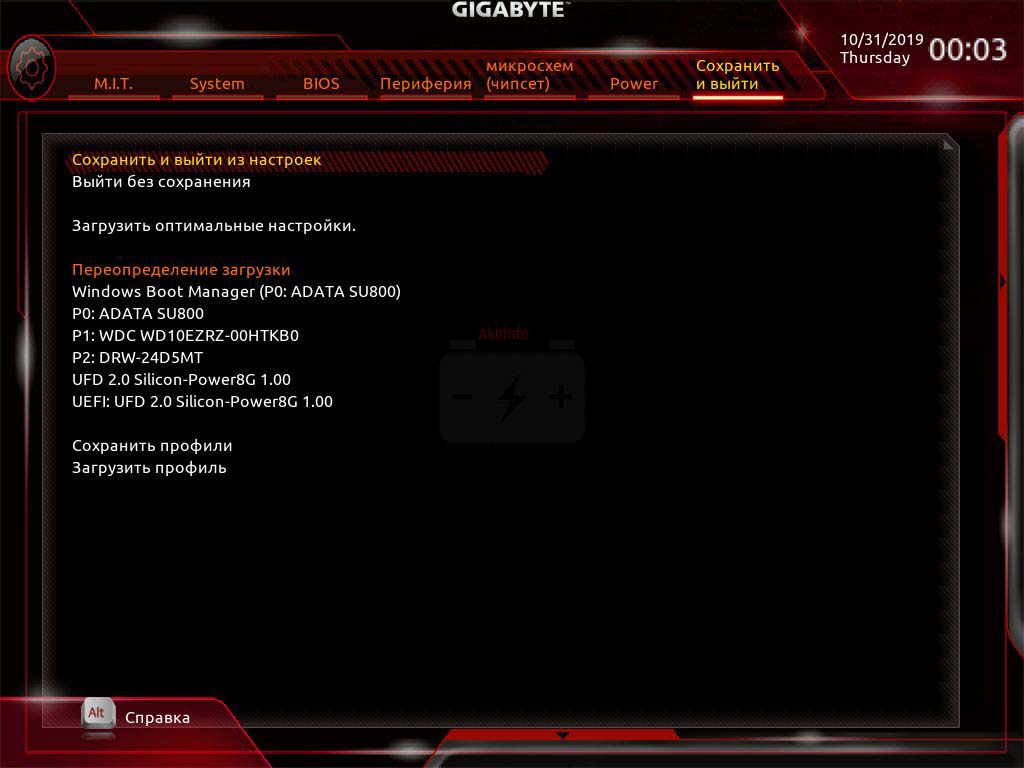

Сохранение настроек



Тестирование

Тестовый стенд

Для проведения тестов собиралась следующая система.

• Материнская плата Gigabyte Z390 UD.
• Процессор Intel Core i7 9700K Coffee Lake LGA1151.
• Охлаждение процессора Be Quiet! Pure Rock 150 ватт.
• Комплект модулей оперативной памяти Kingston Hyper Fury HX432C18FB2K2/16 два модуля по 8 Гб.
• Видеокарта Sapphire Pulse Radeon RX 580 8 GDDR5.
• Твердотельный диск SSD Adata Ultimate SU800 512 Гб (операционная система).
• Жёсткий диск Western Digital WD10EZRZ 1 Тб SATA-III Blue (приложения).
• Блок питания Zalman ZM850-GVM 850 ватт.
• Корпус Zalman Z11 Plus.



Используемые программы

• SiSoftSandra
• AIDA64 Extreme
• Geekbench 5.0.3
• Cinebench R20
• WinRar 5.71
• 7Zip
• PCMark 10
• SuperPi 1.5 32M
• CPU-Z
• Corona
• X265 1.4
• POV Ray 3.7
• TrueCrypt 7.1

Сборка

При сборке системы на базе материнской платы никаких проблем не возникло. Несмотря, на бюджетное исполнение, Gigabyte Z390 UD имеет всё необходимое для организации игровой или мультимедийной системы. Без проблем были подключены SSD, жёсткий и оптический приводы. Колодки для подключения передней панели и аудио информативны и легко подключаются. Портов на задней панели хватает для подключения всей необходимой периферии.

Разгон

Разгон процессора Core i7 9700K оказался довольно скромным. Кулер Be Quiet! Pure Rock явно не предназначен для разгона 8-ядерного процессора. Максимальная частота, которую удалось достичь, составила 4700 МГц. Для этого множитель был установлен на 47, а базовая частота оставалась на уровне 100 МГц. Напряжение было выставлено на 1,375 вольта.

Важно отметить, что под нагрузкой напряжение значительно падало (до 1,320─1,325 вольта). Это, вероятно, и демонстрирует разницу между высококачественными решениями, предназначенными для разгона, и более доступными моделями.

Существует вероятность, что при использовании более мощного кулера или системы водяного охлаждения можно было бы достичь 4,8 или даже 4,9 ГГц на этой материнской плате. Однако Be Quiet! Pure Rock на частоте 4700 МГц с напряжением 1,375 в Prime95 едва удерживал температуру самого горячего ядра на уровне около 95 °C. Система считалась стабильной после успешного прохождения часового теста Prime95 Small FFT.

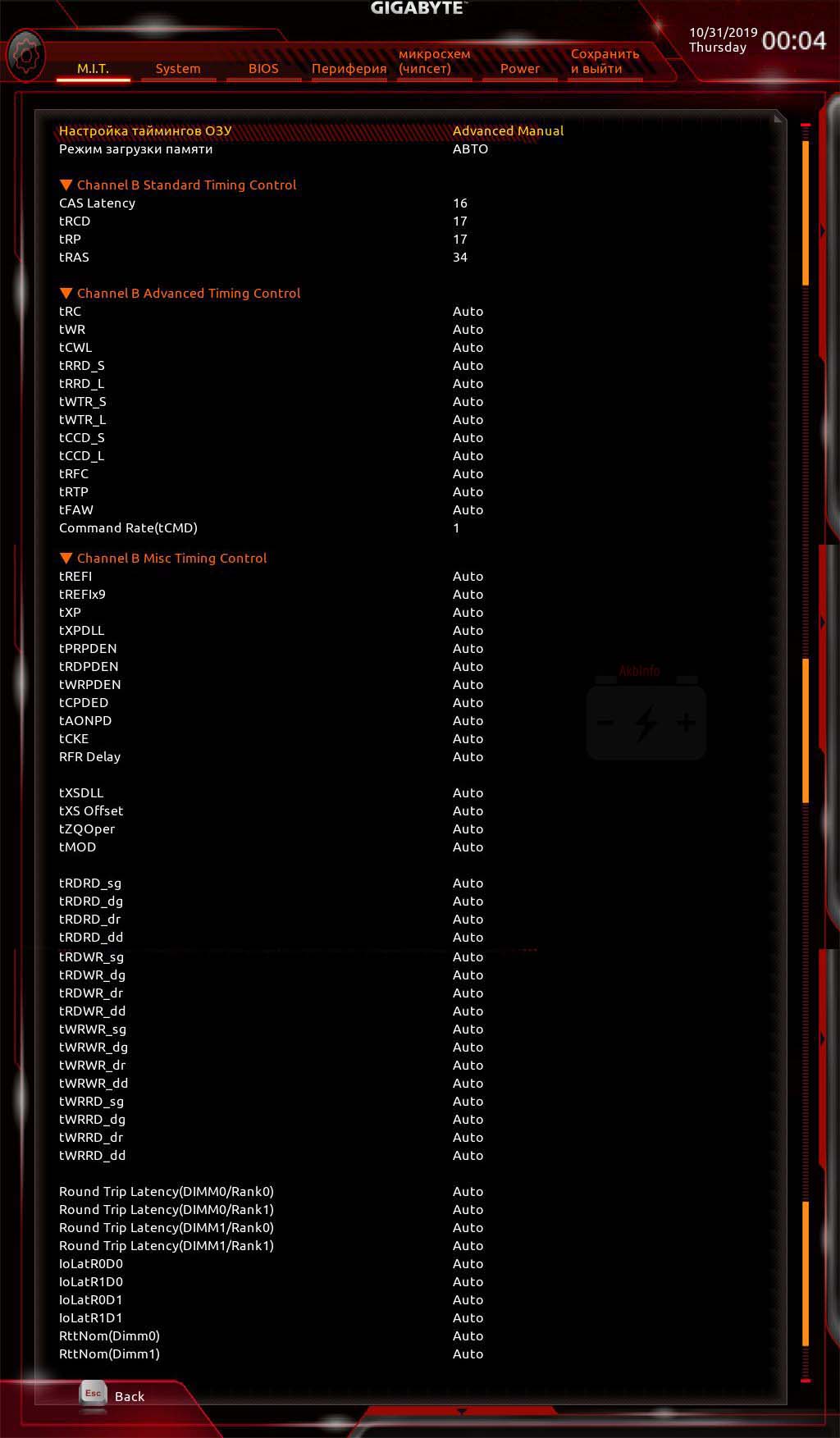

Кроме того, был проведён небольшой разгон оперативной памяти. В одном случае память функционировала на частоте 3333 МГц с таймингами 16-18-18-36 и Command Rate 2T, а в другом – на 3200 МГц с таймингами 16-17-17-34 и Command Rate 1T. Стабильность работы памяти проверялась тем же Prime95 в режиме Blend.

В итоге тестовые приложения были запущены в трёх режимах:

• Стандартные настройки CPU и памяти.
• Core i7 9700K @ 4700 МГц, память 3333 МГц 16-18-18-36 Command Rate 2T.
• Core i7 9700K @ 4700 МГц, память 3200 МГц 16-17-17-34 Command Rate 1T.

Результаты тестов

SiSoftSandra

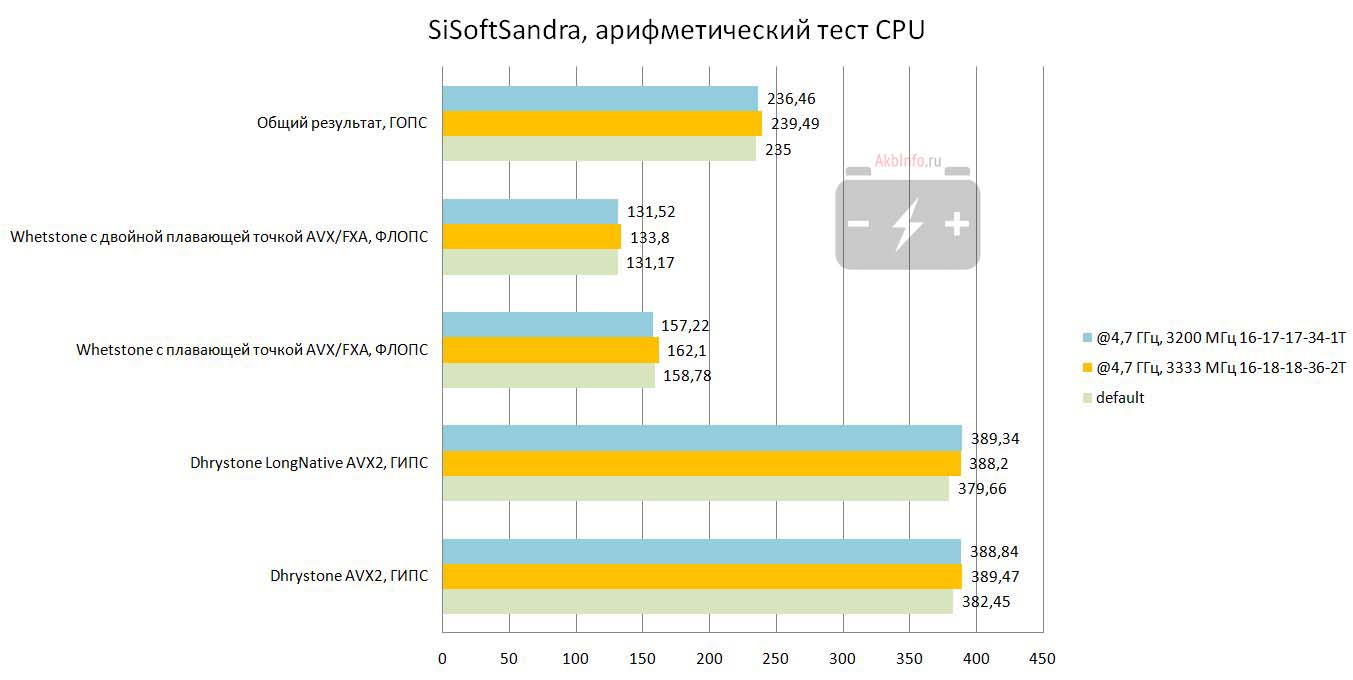

Арифметическое тестирование процессора

Мультимедийное тестирование процессора

Скорость обработки графики

AIDA64 Extreme

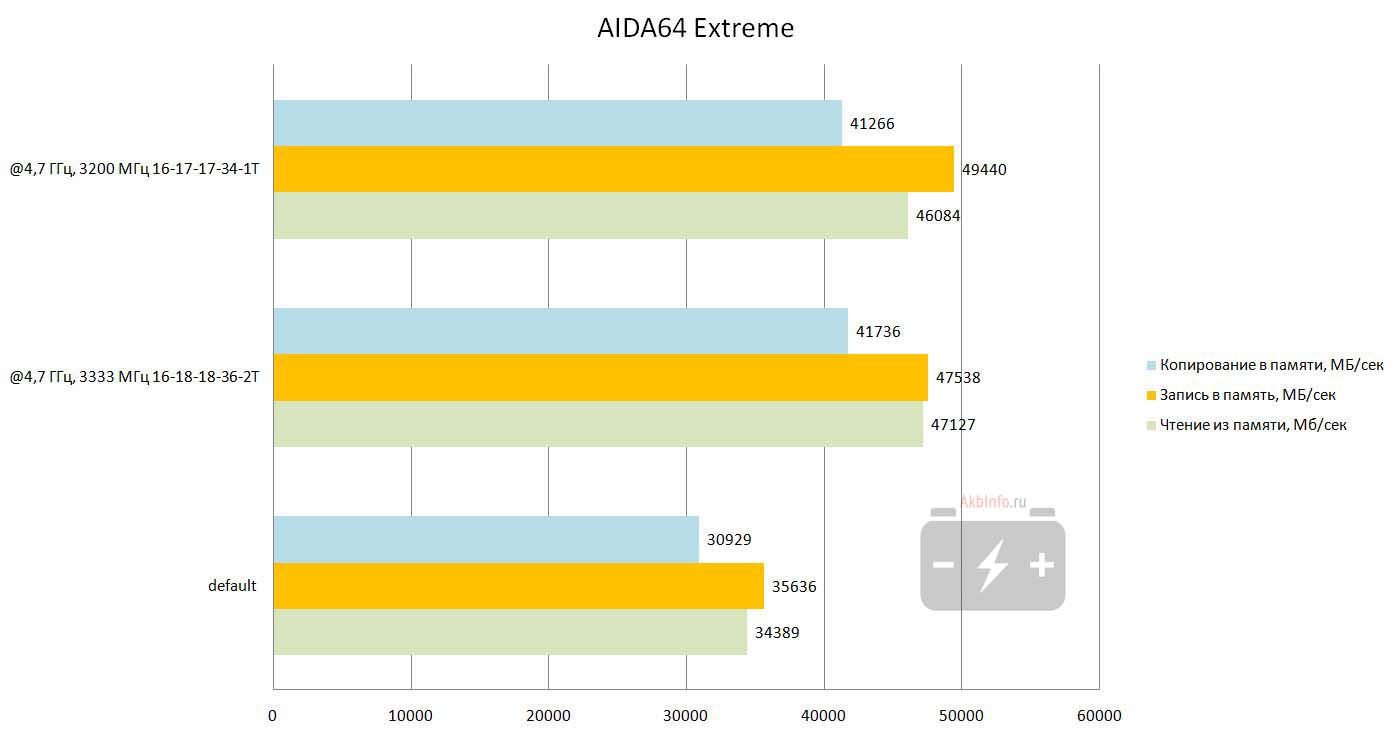

Чтение, запись, копирование

Задержка памяти

Geekbench 5.0.3

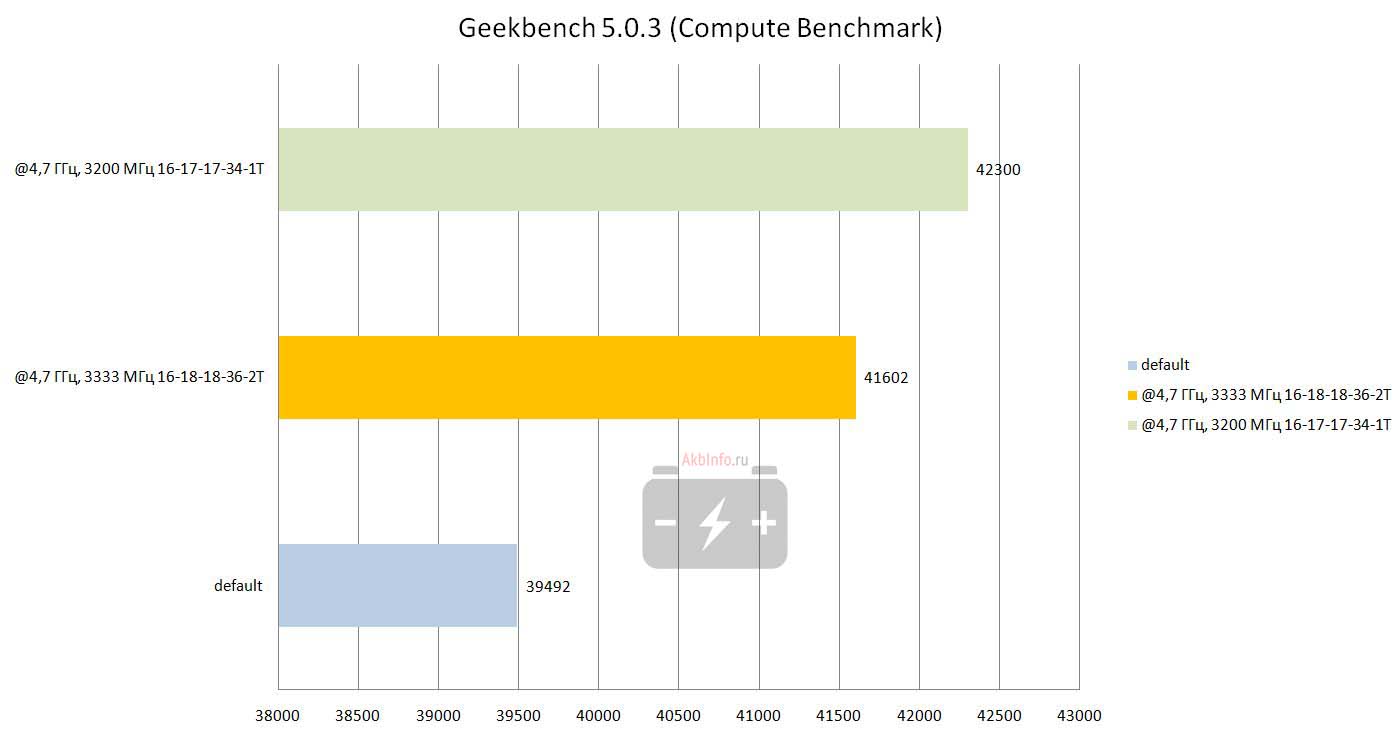

Compute Benchmark

CPU Benchmark

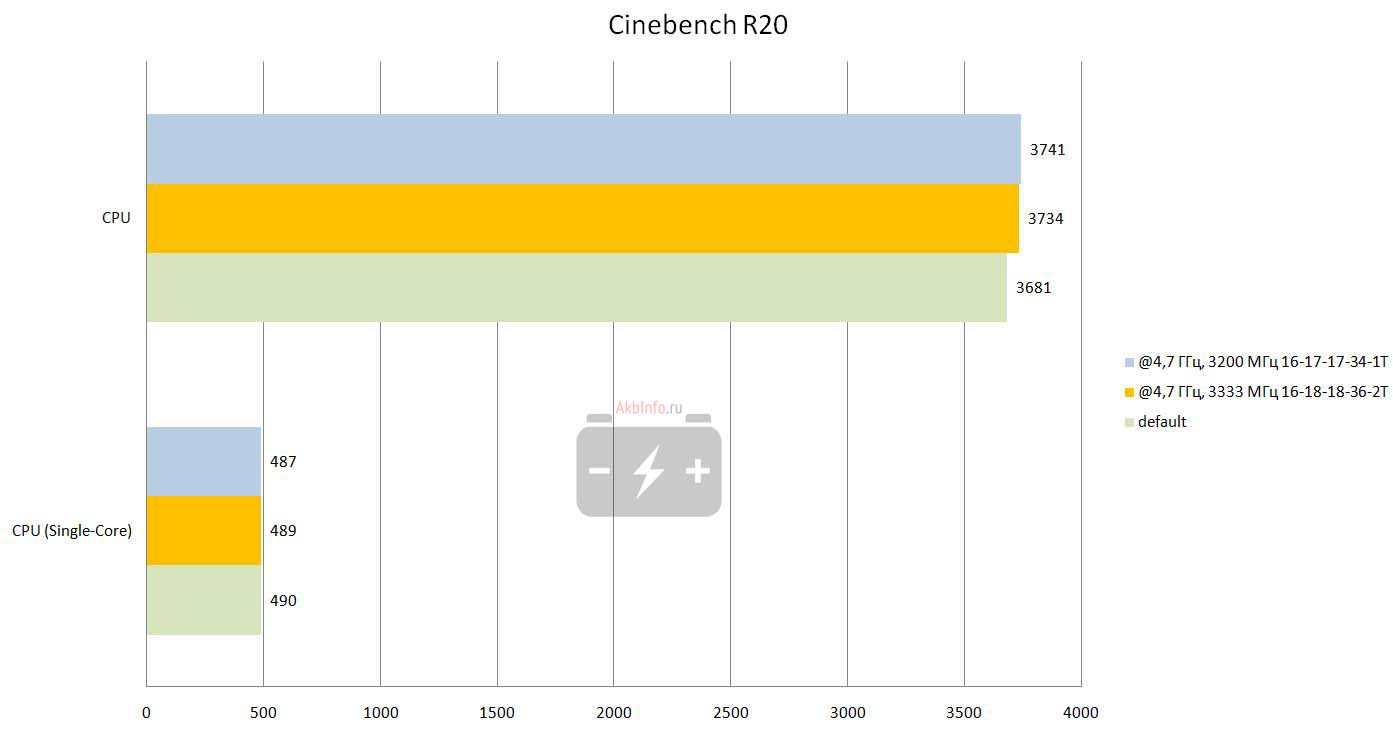

Cinebench R20

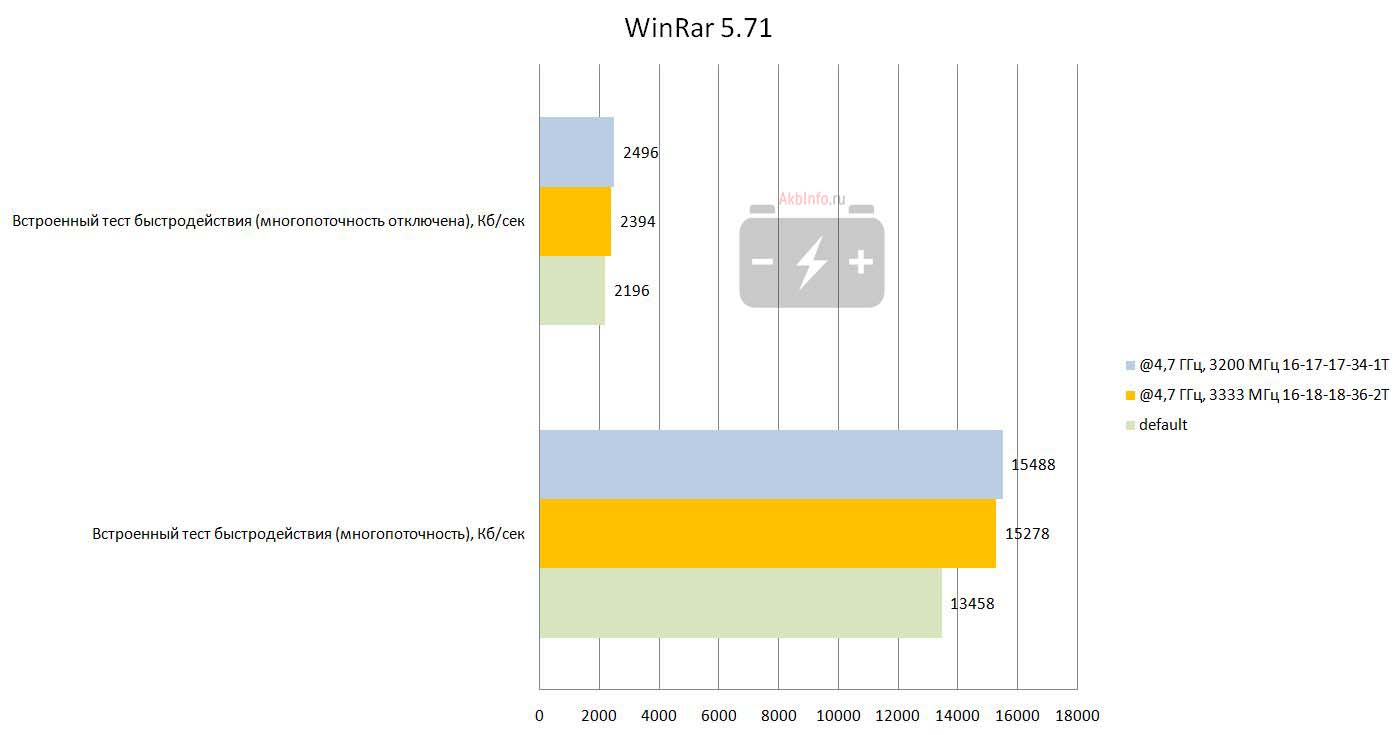

WinRar 5.71

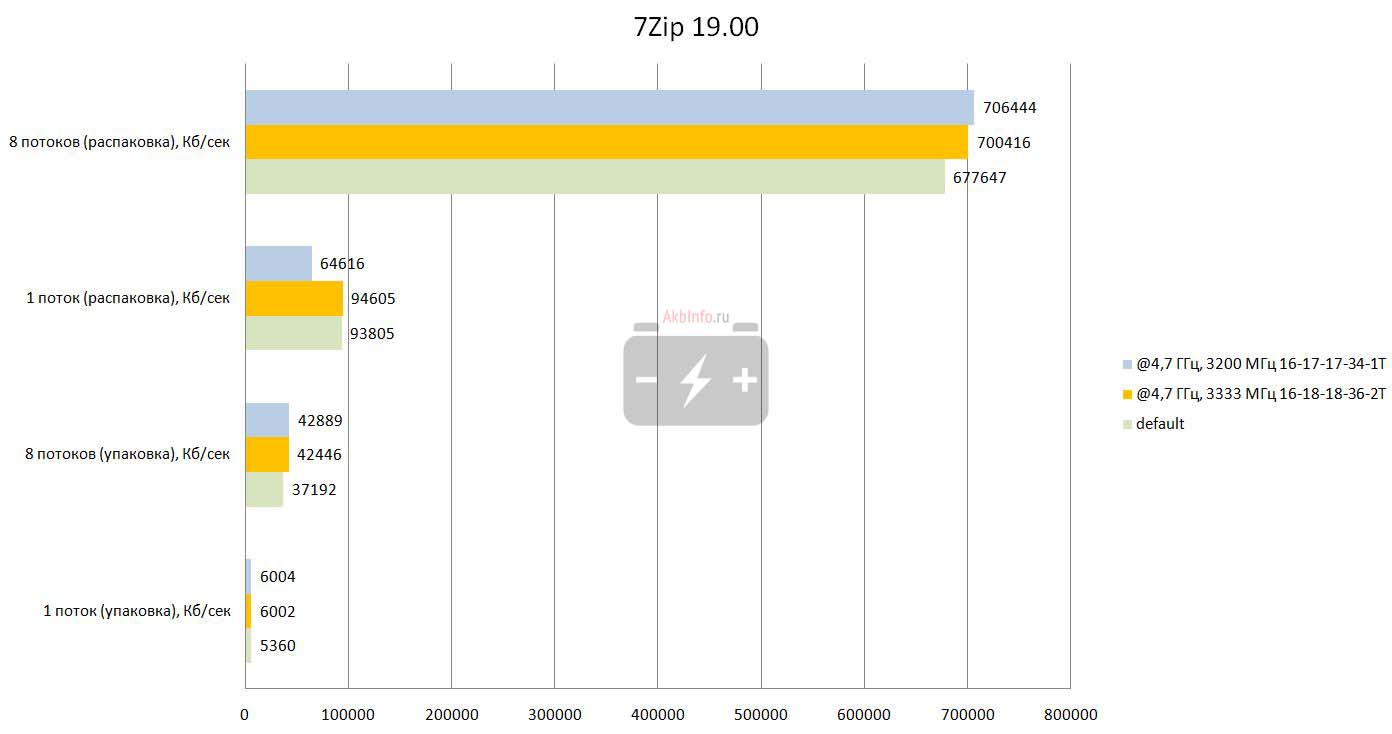

7Zip 19.00

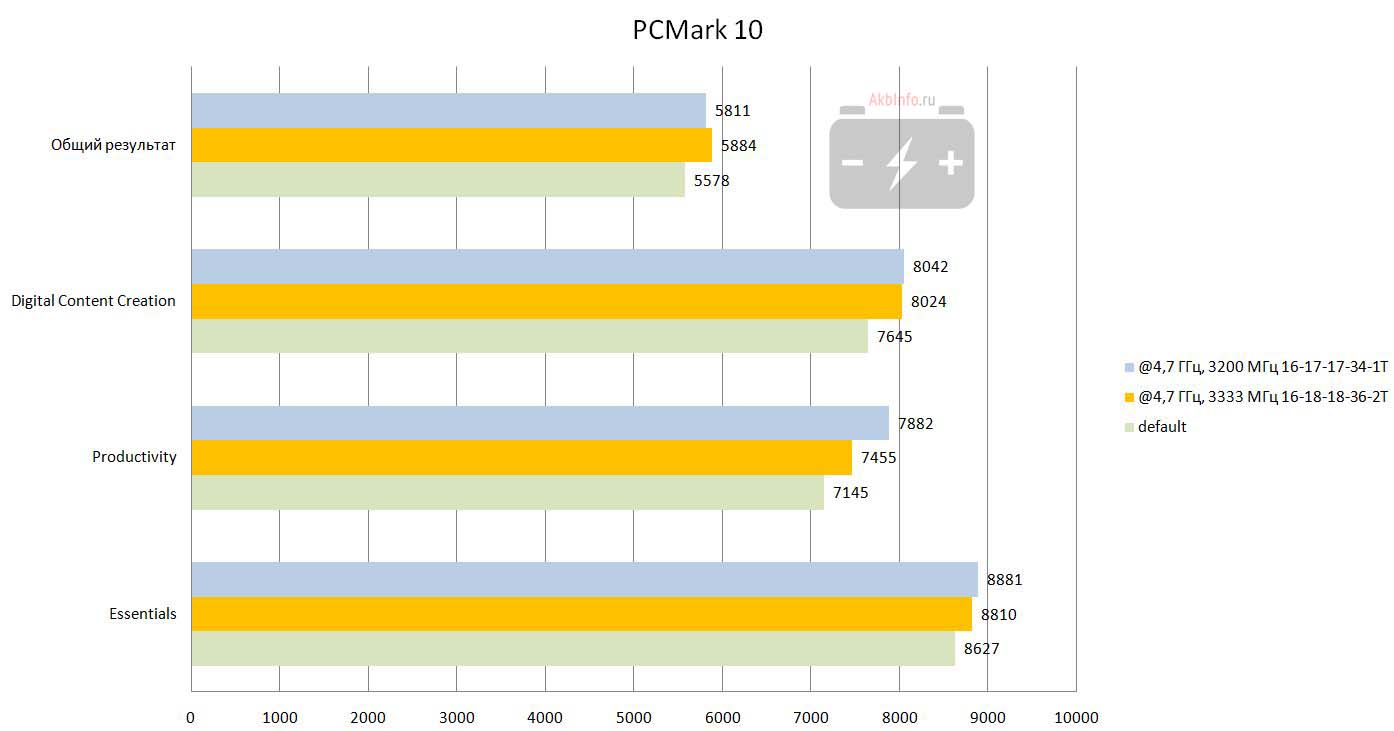

PCMark 10



SuperPi 1.5 32M

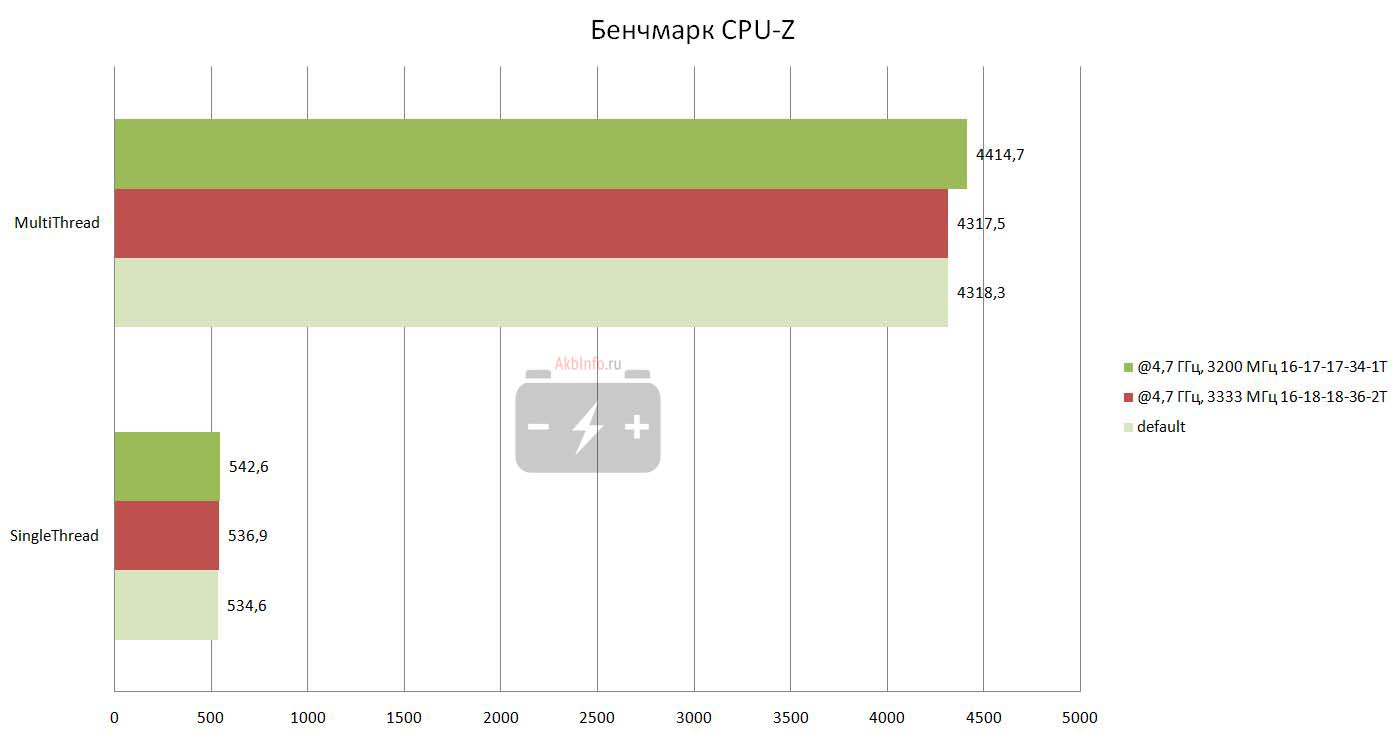

Бенчмарк CPU-Z

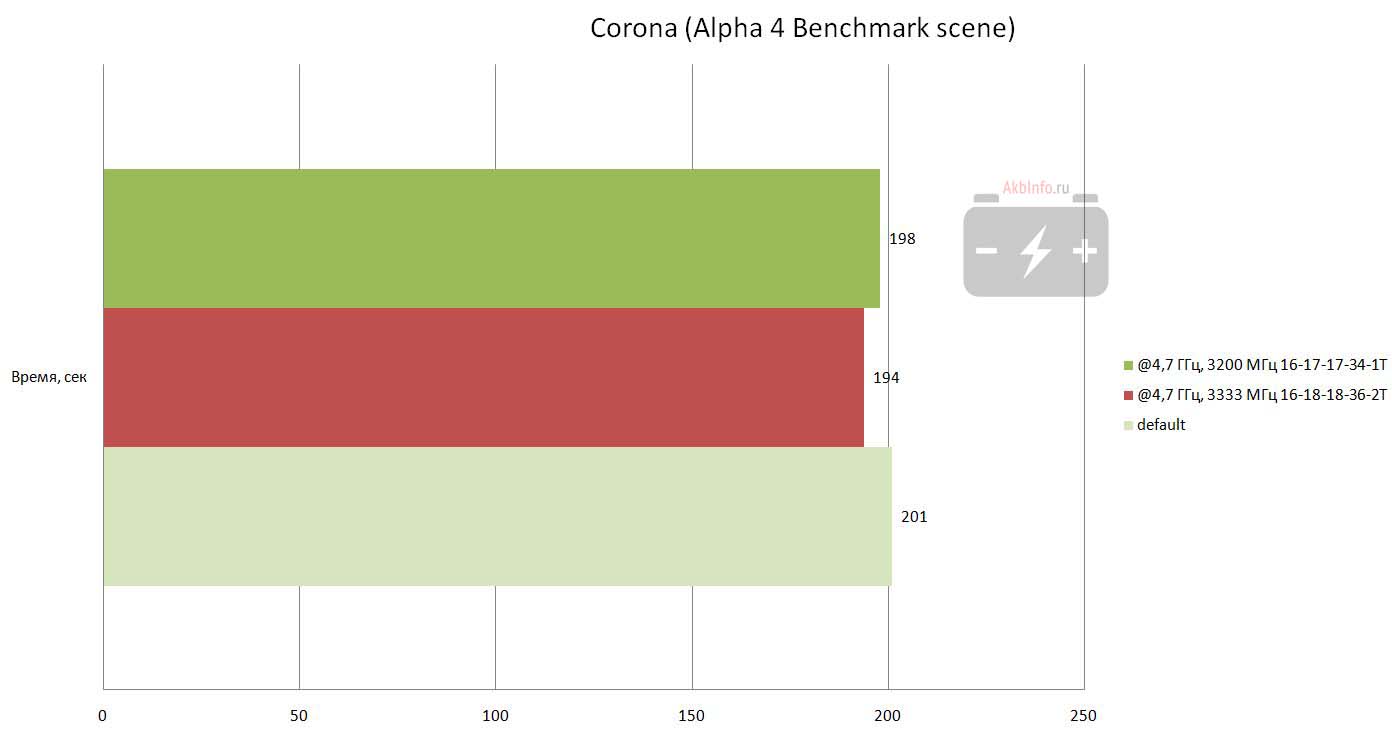

Corona (Alpha 4 Benchmark scene)

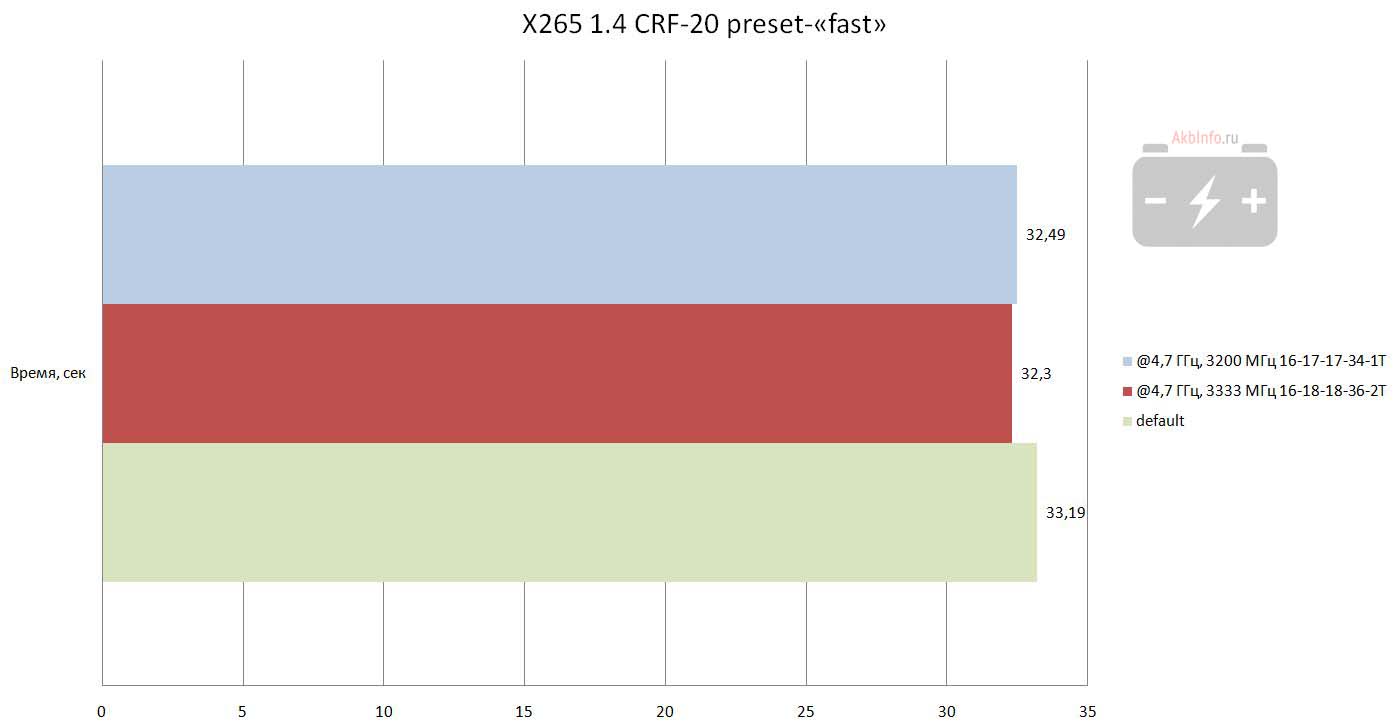

X265 1.4 CRF-20 preset-«fast»

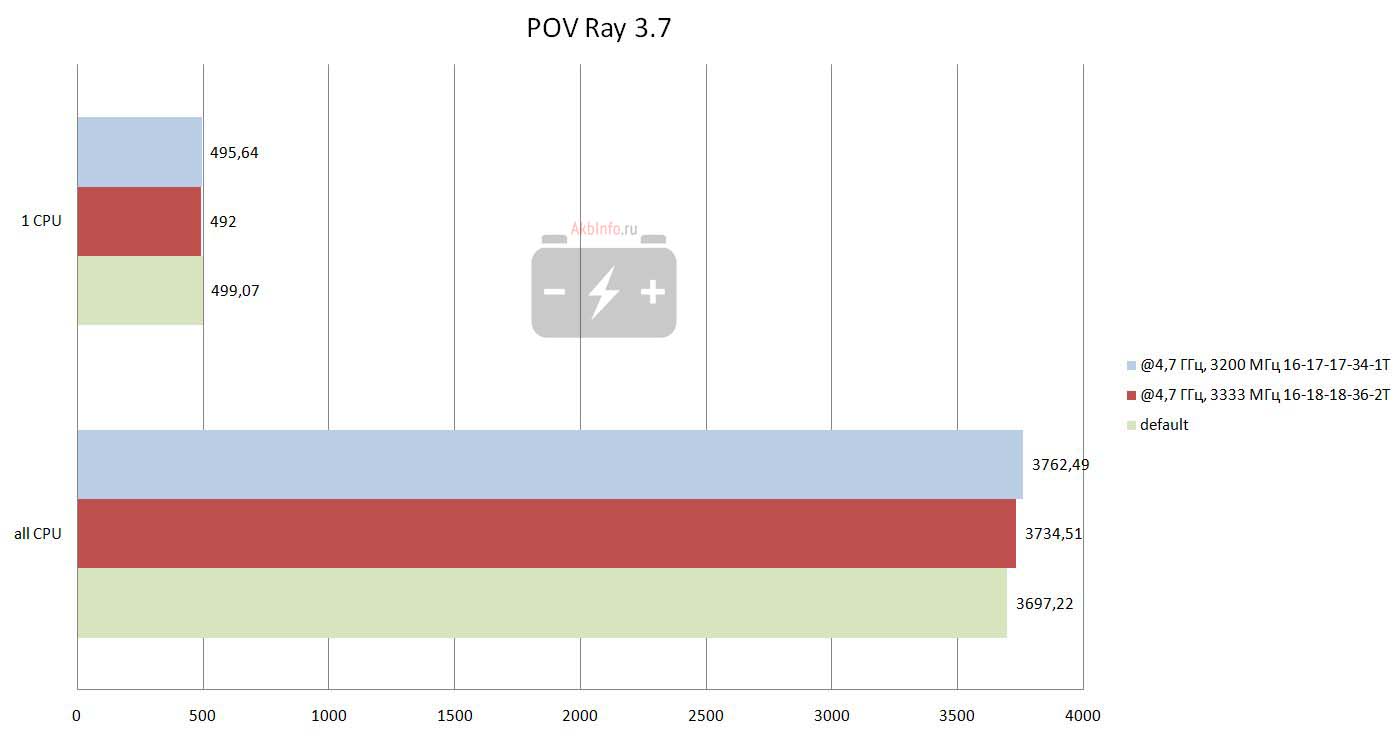

POV Ray 3.7

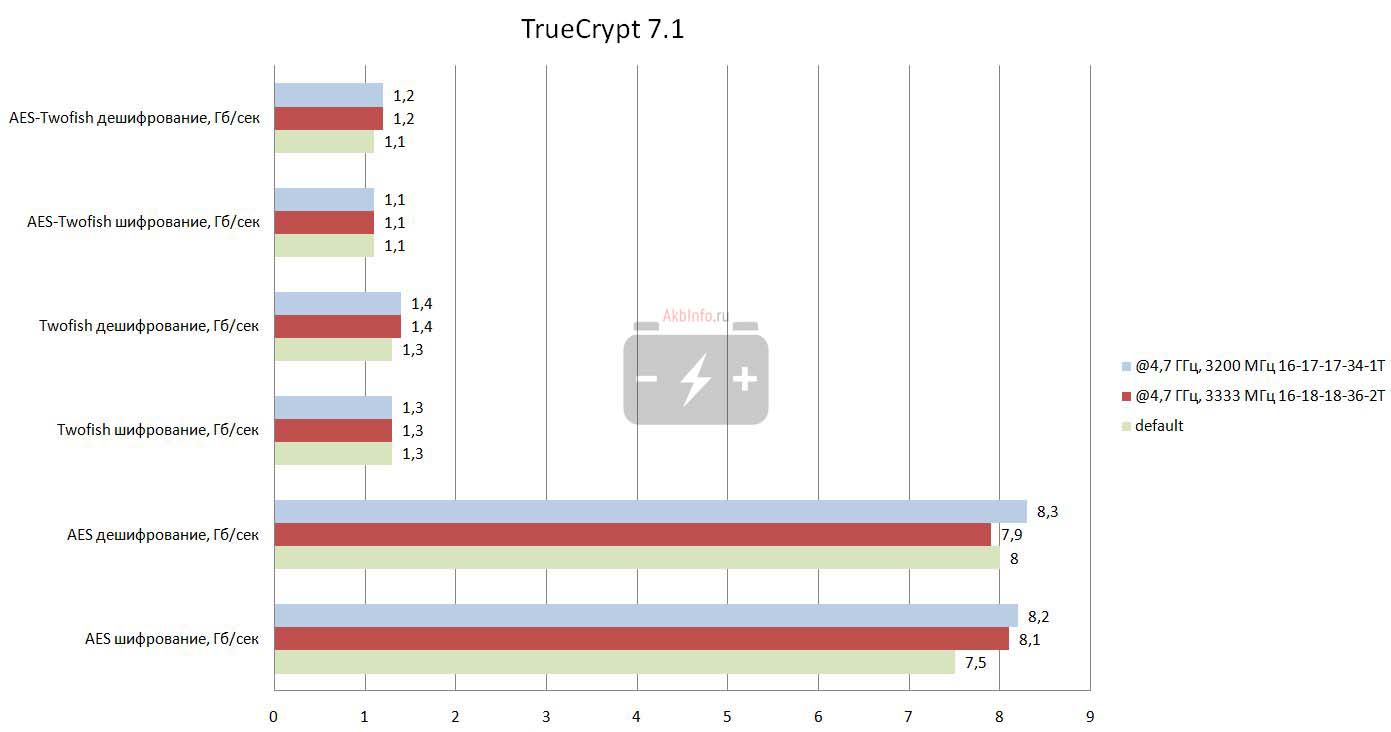

TrueCrypt 7.1



Выводы

Материнская плата Gigabyte Z390 UD является весьма привлекательной моделью в своей нише. На её базе можно собрать игровую систему среднего уровня по разумной цене. В полноценном режиме x16 здесь может работать только один PCIe слот. Плата поддерживает массивы AMD Crossfire, но видеокарты будут работать в лучшем случае по схеме x16 + x4. Но это не помешает вам собрать ПК, позволяющий запускать все современные игры с разрешением Full HD.

Ещё одним плюсом Gigabyte Z390 UD является наличие различных опций в BIOS для разгона процессора и памяти. Для обеспечения питанием разогнанного CPU производитель добавил дополнительный коннектор 4 пин. ATX12V для подвода питания.

К сожалению, не удалось нормально разогнать Intel Core i7 9700K. На этой материнской плате он вполне мог бы работать на частоте 5 ГГц. Но уже на 4,7 ГГц процесс разгона упёрся в охлаждение.

Gigabyte при разработке этой модели сэкономили на некоторых элементах. К примеру, на звуковой подсистеме, наборе интерфейсов, комплектации и различных «фичах». Но не стоит забывать, что Gigabyte Z390 UD стоит около 7 т. р. К тому же, обрезание некоторых функций не сильно отразилось на возможностях по созданию системы. Можно организовать приличную дисковую подсистему, воткнуть большой объём оперативной памяти и установить мощную видеокарту. В общем, всё по делу и ничего лишнего.



Сравнение с конкурентами

Материнская плата Gigabyte Z390 UD занимает свою нишу на рынке, предлагая пользователям сбалансированное сочетание цены и функциональности. Однако, чтобы понять, насколько она конкурентоспособна, важно сравнить её с аналогичными моделями от других производителей, таких как ASUS, MSI и ASRock.

Одним из основных конкурентов Z390 UD является ASUS TUF Z390-PLUS Gaming. Эта плата также ориентирована на геймеров и предлагает надежную конструкцию с хорошей системой охлаждения. В отличие от Gigabyte, ASUS TUF Z390-PLUS Gaming имеет более продвинутую систему защиты от перегрева и улучшенные компоненты питания, что делает её более подходящей для разгона. Однако, цена на ASUS TUF Z390-PLUS обычно выше, что может стать решающим фактором для пользователей с ограниченным бюджетом.

Следующий конкурент — MSI Z390-A PRO. Эта материнская плата предлагает схожие характеристики с Gigabyte Z390 UD, включая поддержку процессоров Intel 8-го и 9-го поколения и возможность установки двух видеокарт. Однако, MSI Z390-A PRO выделяется более продвинутой аудиосистемой и поддержкой технологии Mystic Light для подсветки. Тем не менее, в плане ценовой категории MSI Z390-A PRO может оказаться на уровне или чуть выше Gigabyte Z390 UD, что делает выбор между ними вопросом личных предпочтений.

Также стоит упомянуть ASRock Z390 Phantom Gaming 4, которая предлагает отличное соотношение цены и качества. Эта плата имеет схожие характеристики с Z390 UD, но отличается более агрессивным дизайном и дополнительными функциями, такими как поддержка PCIe 3.0 и улучшенная система охлаждения. Тем не менее, ASRock может уступать в плане стабильности и поддержки, что может быть критично для некоторых пользователей.

В заключение, Gigabyte Z390 UD предлагает хорошую производительность и функциональность за свою цену, но конкуренты, такие как ASUS, MSI и ASRock, могут предложить дополнительные функции и улучшенные характеристики. Выбор между этими материнскими платами будет зависеть от индивидуальных потребностей пользователя, его бюджета и предпочтений в дизайне и функциональности.

Вопрос-ответ

Z390 — хорошая материнская плата?

Обзор Z390. Эта материнская плата очень быстрая и с отличной RGB-подсветкой. Единственным недостатком было то, что я не могу использовать с ней процессор 10-го поколения.

Какие процессоры подходят для Z390?

Поддержка процессора Intel® Core™ восьмого и девятого поколений, а также процессоров Pentium® Gold и Celeron® для разъема Socket 1151. Данная материнская плата поддерживает процессоры Intel® Core восьмого и девятого поколений, а также процессоры Pentium® Gold и Celeron, устанавливаемые в разъем LGA1151.

Какие видеокарты поддерживаются материнской платой Z390?

WS Z390 PRO вмещает до четырех двухслотовых видеокарт и поддерживает как NVIDIA® SLI™, так и AMD CrossFireX™ для многопроцессорных конфигураций, которые используют всю мощь новейших графических технологий, обеспечивая наилучшую производительность для проектирования, моделирования, медицинских исследований, а также ресурсоемкого моделирования и рендеринга.

Какие процессоры подойдут к материнке Gigabyte?

Материнские платы GIGABYTE для платформы AMD полностью совместимы с процессорами AMD Ryzen™ 5000- и Ryzen™ 4000-серии.

Советы

СОВЕТ №1

Перед покупкой материнской платы Gigabyte Z390 UD убедитесь, что она совместима с вашим процессором и другими компонентами системы. Проверьте список поддерживаемых процессоров на сайте производителя и убедитесь, что у вас есть необходимые разъемы для оперативной памяти и видеокарты.

СОВЕТ №2

Обратите внимание на возможности разгона. Если вы планируете разгонять процессор, убедитесь, что материнская плата поддерживает эту функцию и имеет соответствующие настройки в BIOS. Gigabyte Z390 UD предлагает некоторые возможности для разгона, но важно знать, как правильно их использовать.

СОВЕТ №3

Не забывайте о системе охлаждения. При использовании материнской платы Gigabyte Z390 UD, особенно в условиях разгона, важно обеспечить хорошее охлаждение как для процессора, так и для самой платы. Рассмотрите возможность установки дополнительных вентиляторов или системы жидкостного охлаждения.

СОВЕТ №4

Проверьте наличие обновлений BIOS. После покупки материнской платы рекомендуется зайти на сайт Gigabyte и проверить, есть ли новые версии BIOS. Обновление может улучшить совместимость с новыми компонентами и повысить стабильность системы.
