Тепловой насос воздух-вода — эффективное решение для отопления и горячего водоснабжения в жилых и производственных помещениях, особенно в южных регионах и средней полосе России. В статье рассмотрим устройство теплового насоса, его виды и эффективность, а также рекомендации по выбору модели. Эта информация поможет владельцам частных домов и специалистам в области отопления сделать осознанный выбор и оптимизировать затраты на энергоресурсы.
Принцип работы теплового насоса воздух-вода
Тепловой насос — это устройство, предназначенное для обогрева помещений, которое извлекает рассеянное тепло из окружающего воздуха и преобразует его в тепловую энергию. Эта энергия используется для нагрева воды, которая затем применяется для отопления. Принцип работы теплового насоса типа воздух-вода схож с работой кондиционера, но основан на обратном цикле Карно. Подобный принцип также применяется в современном климатическом оборудовании. Кондиционеры, предназначенные для охлаждения, могут функционировать в режиме обогрева, пока температура окружающей среды не опустится ниже минус пяти градусов по Цельсию.
Тепловые насосы воздух-вода имеют ряд преимуществ по сравнению с обычным климатическим оборудованием.
Они способны обогревать помещение даже при температуре воздуха на улице до минус 15─25 градусов.
Установка включает в себя контур с циркуляцией фреона, компрессор, испаритель и конденсатор. В испарителе фреон переходит в газообразное состояние, поглощая тепло из окружающей среды. Затем в компрессоре газ под высоким давлением нагревается до 120─125 градусов и поступает в конденсатор, где он конденсируется в жидкость, а выделяемое тепло используется для нагрева воды в системе отопления.
Принцип работы тепловых насосов схож для всех их типов. Различия заключаются лишь в среде, из которой извлекается тепло, будь то вода, земля, воздух или другие источники. Температура наружного воздуха значительно влияет на эффективность работы тепловых насосов. Поэтому использование насосов воздух-вода целесообразно в южных регионах России и в средней полосе. На севере, где морозы могут длиться долго, их применение становится затруднительным.
В качестве теплоносителя используется вода, которую фреон нагревает до 55─65 градусов. Эти температуры вполне достаточны для обеспечения горячего водоснабжения, отопления и теплых полов. Принцип работы основан на использовании низкопотенциальной тепловой энергии, что ограничивает применение теплового насоса в зависимости от условий окружающей среды. Оптимальный режим работы достигается при температуре до минус 10 градусов Цельсия. При снижении температуры эффективность работы установки воздух-вода значительно падает.
Чтобы решить эту проблему, специалисты разработали схему, в которой система воздух-вода работает совместно с другими источниками тепла. Принцип работы таков: когда температура на улице понижается, насос начинает функционировать с увеличенной нагрузкой. При достижении определенного предела нагрузки подключается дополнительный источник тепла, например, электрический или газовый котел. Когда температура на улице повышается и тепловой насос справляется с нагрузкой, котел автоматически отключается. Специалисты рекомендуют использовать электрический котел в качестве резервного источника.
В любом случае, установка теплового насоса воздух-вода нецелесообразна в северных широтах, где наблюдаются длительные сильные морозы.
Эксперты в области отопительных систем отмечают, что тепловые насосы воздух-вода становятся все более популярными благодаря своей эффективности и экологичности. Эти устройства используют тепло из окружающего воздуха для обогрева помещений, что позволяет значительно снизить затраты на энергоресурсы. Существует несколько видов тепловых насосов, включая модели с инверторной технологией, которые обеспечивают более стабильную работу и высокую производительность при различных температурах. При выборе теплового насоса важно учитывать климатические условия региона, площадь отапливаемого помещения и уровень теплоизоляции здания. Правильный выбор устройства может обеспечить значительную экономию на отоплении и снизить углеродный след, что делает тепловые насосы привлекательным вариантом для современных домовладельцев.
https://youtube.com/watch?v=c6tgwl2jRnY
Расчёт мощности
Перед тем как купить тепловой насос или изготовить его самостоятельно, следует провести примерный расчёт мощности. Ведь если мощность будет недостаточна для площади вашего дома, то обогрев будет проводиться не в полной мере. Если выбрать излишне мощный насос, то – это приведёт к ненужным затратам.
Специалисты, которые занимаются производством и установкой тепловых насосов воздух-вода для вычисления мощности используют специальное программное обеспечение. Они позволяют рассчитать различные элементы такой системы вплоть до площади змеевика. Те, кто делает тепловой насос своими руками, применяют специальные калькуляторы. Они имеются на сайтах по строительной тематике и отоплению. В таки калькуляторах используются вводные данные о площади дома, регионе, высоте потолков, а также состоянии теплоизоляции в доме.
В результате подсчётов выводится расчётная мощность теплового насоса типа воздух-вода или другой разновидности. Если здание хорошо утеплено и имеет небольшую площадь, мощность теплового насоса нужна будет меньше. Так, что теплоизоляцию специалисты рекомендуют делать до того, как покупать тепловой насос.
Ниже можно посмотреть таблицу примерной зависимости мощности теплового насоса в зависимости от площади обогреваемого помещения.
| Площадь помещения, кв. м. | 100 | 150 | 200 | 250 | 300 | 350 |
| Мощность, кВт | 5 | 8 | 12 | 16 | 21 | 28 |
| Аспект | Описание | Важные факторы для выбора |
|---|---|---|
| Принцип работы | Тепловой насос воздух-вода извлекает тепловую энергию из наружного воздуха и передает ее в систему отопления и горячего водоснабжения дома. Работает по принципу холодильника, но наоборот. | Температура наружного воздуха, требуемая температура теплоносителя, площадь отапливаемого помещения. |
| Основные компоненты | 1. Наружный блок: Вентилятор, испаритель, компрессор. 2. Внутренний блок: Конденсатор, расширительный клапан, циркуляционный насос. 3. Хладагент: Вещество, циркулирующее между блоками и переносящее тепло. | Качество компрессора (инверторный/неинверторный), тип хладагента (R32, R410A), наличие дополнительных функций (например, встроенный бойлер). |
| Виды тепловых насосов воздух-вода | 1. Моноблочные: Все компоненты в одном наружном блоке. Проще в установке, но требуют более мощных трубопроводов для теплоносителя. 2. Сплит-системы: Наружный и внутренний блоки соединены фреоновыми трубками. Более гибкие в размещении, но требуют квалифицированного монтажа фреоновой трассы. | Доступное пространство для установки, климатические условия (для моноблоков важно утепление трубопроводов), бюджет на монтаж. |
| Эффективность (COP/SCOP) | COP (Coefficient of Performance): Коэффициент преобразования энергии в конкретный момент времени. Показывает, сколько единиц тепловой энергии производится на 1 единицу затраченной электроэнергии. SCOP (Seasonal Coefficient of Performance): Сезонный коэффициент преобразования энергии. Учитывает изменение температуры наружного воздуха в течение отопительного сезона. Чем выше COP/SCOP, тем эффективнее насос. | Климатическая зона (для SCOP), требуемая температура теплоносителя (чем ниже, тем выше COP), качество изоляции дома. |
| Факторы, влияющие на эффективность | 1. Температура наружного воздуха: Чем выше температура, тем выше COP. 2. Температура теплоносителя: Чем ниже требуемая температура, тем выше COP. 3. Качество оборудования: Инверторный компрессор, эффективный теплообменник. 4. Правильный монтаж и настройка. | Соответствие мощности насоса теплопотерям здания, наличие системы автоматического управления, регулярное обслуживание. |
| Выбор теплового насоса | 1. Расчет теплопотерь здания: Определяет необходимую мощность насоса. 2. Климатические условия региона: Влияет на выбор модели и SCOP. 3. Тип системы отопления: Низкотемпературные системы (теплые полы, фанкойлы) более эффективны. 4. Бюджет: Стоимость оборудования и монтажа. 5. Производитель и гарантия. | Наличие сервисного центра в регионе, отзывы пользователей, возможность интеграции с другими системами (солнечные панели). |
| Преимущества | 1. Экономичность: Значительное снижение затрат на отопление. 2. Экологичность: Использование возобновляемой энергии, отсутствие выбросов CO2 на месте. 3. Комфорт: Стабильная температура, возможность охлаждения (для реверсивных моделей). 4. Долговечность: Срок службы до 20 лет. | Возможность получения государственных субсидий и льгот, повышение стоимости недвижимости. |
| Недостатки | 1. Высокая начальная стоимость: Оборудование и монтаж дороже традиционных систем. 2. Зависимость от температуры воздуха: При очень низких температурах эффективность снижается, может потребоваться дополнительный источник тепла. 3. Шум: Наружный блок может создавать шум. | Наличие резервного источника тепла (электрический ТЭН), выбор модели с низким уровнем шума, правильное размещение наружного блока. |
Интересные факты
Вот несколько интересных фактов о тепловых насосах воздух-вода:
-
Эффективность и коэффициент производительности (COP): Тепловые насосы воздух-вода могут иметь коэффициент производительности (COP) от 3 до 5, что означает, что на каждый киловатт потребляемой электроэнергии они могут вырабатывать от 3 до 5 киловатт тепла. Это делает их значительно более эффективными по сравнению с традиционными системами отопления, такими как электрические котлы.
-
Работа при низких температурах: Современные тепловые насосы воздух-вода способны эффективно работать даже при низких температурах, вплоть до -25°C. Это стало возможным благодаря использованию инверторных технологий и улучшенных хладагентов, что позволяет им сохранять высокую производительность в холодное время года.
-
Экологические преимущества: Использование тепловых насосов воздух-вода способствует снижению выбросов углекислого газа, поскольку они используют возобновляемые источники энергии (воздух) для отопления. Это делает их более экологически чистым вариантом по сравнению с традиционными системами, работающими на ископаемом топливе. В некоторых странах использование тепловых насосов также поддерживается государственными субсидиями и программами по энергосбережению.
https://youtube.com/watch?v=FS0EGkVgT4s
Особенности монтажа и эксплуатации
Тепловой насос воздух-вода и сопутствующее отопительное оборудование представляют собой сложные технические системы. Поэтому рекомендуется доверять их установку и настройку профессиональным компаниям. Самостоятельно заниматься установкой стоит лишь в том случае, если вы точно понимаете, как это сделать.
Процесс монтажа теплового насоса обычно включает несколько ключевых этапов:
- Подготовительные работы;

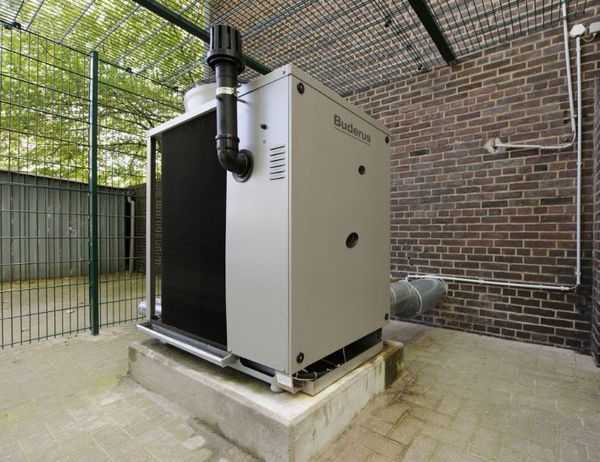

- Установка наружного блока;
- Монтаж внутреннего блока и системы отопления в доме;
- Пуско-наладочные мероприятия.
Важно учитывать некоторые нюансы при установке теплового насоса, которые актуальны как для систем воздух-вода, так и для других типов.
- Наружный блок следует размещать в непосредственной близости от здания (на расстоянии 2─10 метров);
- Рекомендуется установить навес над внешним блоком для защиты от пыли, дождя и снега;
- Также необходимо обеспечить безопасное расстояние от источников огня;
- Установка должна быть выполнена на прочной металлической основе;
- Соединения в контуре теплового насоса, где циркулирует фреон, должны быть надежно завальцованы;
- Весь монтаж следует проводить с учетом того, что температура теплоносителя не должна быть высокой.
Некоторые специалисты утверждают, что при использовании теплового насоса типа воздух-вода наиболее эффективным способом обогрева помещений являются теплые полы.
Также стоит упомянуть о нескольких важных аспектах эксплуатации тепловых насосов. Их работа осуществляется в автоматическом режиме и не требует постоянного контроля. Тем не менее, рекомендуется проводить ежегодный осмотр системы на наличие неисправностей, что поможет избежать серьезных поломок и значительных расходов.
Вот несколько моментов, на которые стоит обратить внимание при эксплуатации теплового насоса воздух-вода:
- Регулярная проверка фильтров, их чистка и замена;
- Контроль температуры масла в компрессоре — оно должно быть теплым;
- Удаление мусора из внешнего теплообменника;
- Чистка датчиков температуры;
- Проверка состояния проводки;
- Осмотр труб, шлангов и их соединений на наличие повреждений и утечек;
- При необходимости смазывание движущихся частей вентилятора и двигателя;
- Перед запуском насоса следует включить компрессор и оставить его работать на несколько часов, чтобы масло прогрелось. Запуск на холодном масле может сократить срок его службы.
Выбор: цены и производители
Проблему отопления жилых и производственных помещений можно решить правильным выбором теплового насоса воздух-вода. Что же нужно учесть и не ошибиться при выборе. Первое, над чем следует подумать после расчёта мощности, это конструкция корпуса. Производители предлагают два варианта.
Есть низкотемпературные моноблочные тепловые насосы. При этом в помещении не ставится никакой дополнительной установки. Все элементы теплового насоса располагаются снаружи здания или в подсобном помещении, а в дом или производственное помещение проходит только трубопровод с теплоносителем.
Второй вариант исполнения – это всем известные сплит-системы. Чаще всего такой вариант применяется в бытовых помещениях. Внешний блок стоит на улице, а к нему идёт магистраль от накопителя. Фреон греет конденсатор и жидкости, которая циркулирует в контуре отопления, передаётся тепло.
По функциональности и назначению выпускаемые модели тепловых насосов также можно поделить на 2 группы. Одни установки воздух-вода предназначены только для отопления, а другие могут помимо обогрева обеспечивать горячее водоснабжение. По температуре окружающего воздуха установки воздух-вода, как правило, работают в интервале от плюс 45 до минус 15 С. Отдельные модели могут работать на обогрев температуре на улице минус 25─32 С. От температуры окружающей среды напрямую зависит эффективность тепловых насосов воздух-вода.
За последние 10─15 лет на рынке появилось много моделей различных тепловых насосов. Выпуском этой продукции занимаются производители из Германии, Японии, Китая, России и других стран. Их продукция имеет близкую конструкцию, но часто отличается по эффективности.
Можно назвать следующие известные компании на этом рынке:
- Stiebel Eltron (Германия). Модели имеют высокий спрос на российском рынке. Среди плюсов стоит отметить большой широкий ассортимент моделей, развитую функциональность, возможность индивидуального изготовления. В целом тепловые насосы Stiebel Eltron отличаются экономичностью и высоким коэффициентом СОР;
- Фирма выпускает установки воздух-вода высокой производительности. Они находят применение для обогрева бытовых и промышленных объектов. Все модели адаптированы для использования в российских условиях. Большинство предлагаемых тепловых насосов Buderus рассчитаны на обогрев помещений площадью более 500 квадратных метров;
- Компания уже несколько десятков лет выпускает тепловые насосы. Модельный ряд постоянно меняется, учитываются пожелания владельцев тепловых установок, постоянно осваиваются новые технологии. Viessmann часто используют в своей продукции инновационную автоматику. С её помощью, установка воздух-вода обеспечивает полностью автоматический обогрев помещения в зависимости от погодных условий;
- Heliotherm (Австрия). Фирма выпускает модели тепловых насосов с лучшими показателями СОР. В России компания имеет своё представительство. Благодаря этому обеспечиваются гарантийные обязательства, установка и поддержка оборудования.
Стоимость современных тепловых насосов лежит в интервале от 160 тысяч до 1,2 миллиона рублей. Стоимость может меняться в зависимости от того, какой производитель. Китайцы выпускают модели, которые стоят дешевле, но у них ниже СОР и срок службы. Часто используется практика, когда монтаж тепловых насосов воздух-вода включается в цену оборудования. Многие компании предлагают бесплатно расчёт проекта. Есть также примеры, когда предлагаются услуги по дальнейшему обслуживанию установок.
https://youtube.com/watch?v=jVICGrMq3uw
Целесообразность установки теплового насоса воздух-вода
Эффективность отопительных систем типа воздух-вода оценивается с помощью коэффициента СОР. Этот показатель позволяет сравнить затраты на электроэнергию, необходимую для производства тепла, в частности, с использованием теплового насоса. Основные энергозатраты приходятся на компрессор, который создает необходимое давление. Коэффициент СОР демонстрирует, сколько тепловой энергии можно получить при использовании определенного объема электроэнергии. Например, если СОР равен 5, это означает, что тепловой насос воздух-вода, потребляя 1 киловатт электроэнергии, вырабатывает 4 киловатта тепла.
Однако при оценке эффективности работы систем воздух-вода необходимо учитывать еще один ключевой аспект, без которого выводы могут быть ошибочными. Это зависимость от температуры окружающей среды. С понижением температуры воздуха на улице эффективность работы системы значительно снижается. Поэтому эффективность одного и того же теплового насоса будет существенно различаться в северных регионах и в средней полосе России. Эта зависимость от температуры является основным недостатком установок типа воздух-вода.
Перед покупкой такого оборудования рекомендуется ознакомиться с отзывами пользователей, проживающих в вашем климатическом регионе. А еще лучше, если есть возможность, увидеть работу системы своими глазами.
Сравнение с другими системами отопления
Тепловые насосы воздух-вода становятся все более популярными в качестве альтернативы традиционным системам отопления, таким как газовые котлы, электрические обогреватели и системы на основе твердого топлива. Важно рассмотреть их преимущества и недостатки в сравнении с другими методами обогрева, чтобы сделать осознанный выбор.
Энергоэффективность: Тепловые насосы воздух-вода обладают высокой энергоэффективностью, что позволяет им обеспечивать больше тепла, чем они потребляют электроэнергии. Коэффициент производительности (COP) таких систем может достигать значений 3-5, что означает, что на каждый киловатт потребляемой электроэнергии они могут вырабатывать от 3 до 5 киловатт тепла. В отличие от этого, традиционные газовые котлы имеют эффективность около 90-95%, что делает тепловые насосы более выгодными в долгосрочной перспективе.
Экологичность: Тепловые насосы воздух-вода используют возобновляемые источники энергии, что делает их более экологически чистыми по сравнению с системами, работающими на ископаемом топливе. При использовании тепловых насосов снижается выброс углекислого газа, что способствует уменьшению углеродного следа. В то время как газовые котлы и печи на твердом топливе выделяют значительное количество вредных веществ в атмосферу, тепловые насосы практически не имеют таких выбросов.
Стоимость установки и эксплуатации: Первоначальные затраты на установку теплового насоса воздух-вода могут быть выше, чем у традиционных систем отопления. Однако, учитывая их высокую эффективность и низкие эксплуатационные расходы, они могут окупиться в течение нескольких лет. Важно также учитывать, что стоимость электроэнергии может варьироваться, и в некоторых регионах использование тепловых насосов может быть более экономически выгодным, чем газ или электричество.
Условия эксплуатации: Тепловые насосы воздух-вода работают наиболее эффективно при умеренных температурах. В регионах с холодными зимами их эффективность может снижаться, что требует дополнительных источников тепла для поддержания комфортной температуры в помещениях. В отличие от этого, газовые котлы и системы на твердом топливе могут обеспечивать стабильное тепло даже в самые холодные дни. Однако современные модели тепловых насосов оснащены инверторными компрессорами, которые позволяют им работать более эффективно при низких температурах.
Удобство и комфорт: Тепловые насосы воздух-вода могут быть интегрированы в системы «умного дома», что позволяет управлять температурой и режимами работы удаленно. Это обеспечивает дополнительный комфорт и удобство для пользователей. В отличие от традиционных систем, которые могут требовать регулярного обслуживания и контроля, тепловые насосы требуют минимального вмешательства, что делает их более удобными в эксплуатации.
В заключение, тепловые насосы воздух-вода представляют собой эффективную и экологически чистую альтернативу традиционным системам отопления. Однако выбор между ними и другими методами обогрева зависит от множества факторов, включая климатические условия, бюджет и индивидуальные предпочтения. При правильном подходе и учете всех аспектов, тепловые насосы могут стать отличным решением для обеспечения комфортного микроклимата в доме.
Вопрос-ответ
Как работает тепловой насос воздух-вода?
Тепловой насос воздух-вода использует тепло из окружающего воздуха для обогрева или охлаждения помещений. Он состоит из испарителя, компрессора, конденсатора и расширительного клапана. В процессе работы хладагент в испарителе поглощает тепло из воздуха, затем компрессор сжимает его, увеличивая температуру. Нагретый хладагент поступает в конденсатор, где передает тепло в систему отопления, а затем возвращается в испаритель для повторного цикла.
Какие существуют виды тепловых насосов воздух-вода?
Существует несколько видов тепловых насосов воздух-вода, включая моноблочные и сплит-системы. Моноблочные устройства имеют все компоненты в одном корпусе и обычно устанавливаются снаружи здания. Сплит-системы состоят из двух блоков: наружного, где находится компрессор, и внутреннего, который отвечает за распределение тепла. Также различают насосы с инверторной и стандартной компрессией, которые отличаются по эффективности и уровню шума.
Как выбрать тепловой насос для своего дома?
При выборе теплового насоса важно учитывать несколько факторов: площадь отапливаемого помещения, климатические условия региона, уровень теплоизоляции дома и потребности в горячей воде. Рекомендуется также обратить внимание на коэффициент производительности (COP) устройства, который показывает его эффективность. Лучше выбирать насосы от проверенных производителей с хорошими отзывами и гарантией, а также консультироваться с профессионалами для правильного расчета мощности.
Советы
СОВЕТ №1
Перед покупкой теплового насоса воздух-вода, тщательно оцените свои потребности в отоплении и охлаждении. Рассчитайте необходимую мощность устройства, учитывая площадь вашего помещения и уровень теплоизоляции. Это поможет избежать недостатка или избытка мощности, что может привести к неэффективной работе системы.
СОВЕТ №2
Обратите внимание на коэффициент производительности (COP) теплового насоса. Чем выше этот показатель, тем эффективнее устройство будет работать. Ищите модели с высоким COP, особенно в условиях низких температур, чтобы обеспечить максимальную экономию энергии.
СОВЕТ №3
Изучите различные виды тепловых насосов воздух-вода, такие как модели с инверторным управлением и без него. Инверторные насосы могут регулировать свою мощность в зависимости от потребностей, что позволяет значительно снизить энергозатраты и улучшить комфорт в помещении.
СОВЕТ №4
Не забывайте о регулярном обслуживании теплового насоса. Периодическая проверка и чистка фильтров, а также осмотр системы на наличие утечек и повреждений помогут продлить срок службы устройства и поддерживать его эффективность на высоком уровне.
