Реле зарядки аккумулятора: что это, виды, неисправности

Реле зарядки аккумулятора, или реле-регулятор напряжения, обеспечивает стабильную работу аккумулятора, предотвращая его перезарядку и недозаряд. В этой статье рассмотрим, что такое реле зарядки, его виды и распространенные неисправности. Знание этих аспектов поможет владельцам автомобилей лучше понимать работу техники и своевременно выявлять проблемы, что увеличивает срок службы аккумулятора и надежность автомобиля.

Что такое реле-регулятор и какие задачи решает?

В предыдущем разделе упоминались автомобили с двигателями внутреннего сгорания, однако в последнее время наблюдается рост интереса к электромобилям. В таких транспортных средствах подсистема 12 вольт реализована как отдельная схема, питающаяся от силового аккумулятора. Это уже другая тема, которая не будет обсуждаться в данной статье. Мы сосредоточимся на реле-регуляторах напряжения, используемых в традиционных автомобилях.

Как уже упоминалось, регулятор напряжения генератора автомобиля выполняет роль буфера между генератором и его потребителями, включая аккумулятор.

Важно отметить, что недостаточная или чрезмерная зарядка аккумулятора часто возникает именно из-за неисправности реле-регулятора. Хотя существуют и другие факторы, эта причина является наиболее распространенной.

Поэтому его часто называют реле зарядки аккумулятора. Он выравнивает напряжение в бортовой сети и поддерживает его в нужных пределах, независимо от частоты вращения ротора генератора, изменения нагрузки или колебаний температуры. Реле-регулятор может быть встроено в генератор или представлять собой отдельное устройство. О его разновидностях будет рассказано позже. На данный момент стоит отметить, что реле-регулятор также может защищать генератор от перегрузок и аварийных ситуаций.

Работа любого реле зарядки зависит от нескольких ключевых факторов, перечисленных ниже.

• Частота вращения ротора, которая определяется оборотами двигателя.
• Сила тока, вырабатываемая генератором, что является производной от частоты вращения ротора.
• Величина магнитного потока, создаваемая током обмотки возбуждения, которая зависит от двух предыдущих факторов и изменяется в зависимости от них.

Увеличение оборотов ротора приводит к росту напряжения, которое генератор подает в сеть. При этом увеличивается сила тока на обмотке возбуждения и магнитный поток.

Принцип работы регулятора напряжения заключается в том, что это устройство стабилизирует напряжение путем изменения тока возбуждения. Когда напряжение повышается или понижается, регулятор соответственно уменьшает или увеличивает ток возбуждения. Таким образом, напряжение остается в заданных пределах.

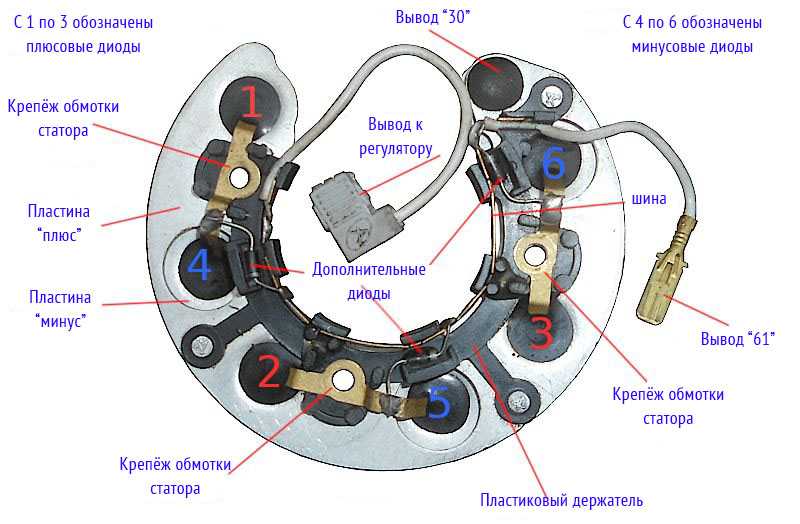

По своей конструкции реле зарядки представляет собой электрическую схему с выходами на графитовые щетки генератора. Реле-регулятор устанавливается на корпусе генератора с торца, рядом со щетками. Однако, как уже упоминалось, устройство может быть установлено и вне генератора.

Благодаря функционированию реле-регулятора в бортовую сеть и на токовыводы аккумулятора подается напряжение в диапазоне от 13,6 до 14,4 вольт. При этом регулятор корректирует напряжение на обмотке самовозбуждения генератора.

Реле зарядки аккумулятора играет ключевую роль в системе электроснабжения автомобиля, обеспечивая правильное распределение энергии между генератором и аккумулятором. Эксперты отмечают, что существует несколько видов реле, включая механические и электронные, каждый из которых имеет свои преимущества и недостатки. Механические реле более просты в конструкции, но менее надежны в долгосрочной перспективе. Электронные реле, в свою очередь, обеспечивают более точное управление зарядкой, но могут быть чувствительны к перегреву и перепадам напряжения.

Неисправности реле зарядки могут проявляться в различных формах, включая постоянное разряжение аккумулятора или его перезаряд. Специалисты рекомендуют регулярно проверять состояние реле, так как его выход из строя может привести к серьезным проблемам с электросистемой автомобиля. Важно помнить, что своевременная диагностика и замена реле могут существенно продлить срок службы аккумулятора и улучшить общую надежность транспортного средства.

https://youtube.com/watch?v=HOQz4GUVas4

Некоторые особенности работы

Принцип работы генератора заключается в том, что при перемещении рамки и магнитного поля, которая её окружает, в ней возникает ЭДС (электродвижущая сила). ЭДС возникает в якоре генератора. Электромагнитом постоянного тока являются статоры. Генерируемый ток снимают с коллекторных колец. Якорь намагничивается, а электроэнергия появляется в обмотках статора.

В упрощённом виде величина напряжения, выходящего с генератора, зависит от значения силы магнитного поля и скорости его вращения. Но помимо этого влияние оказывают и другие сопутствующие причины. Например, это залипание и пригорание щёток при съёме тока с якоря генератора. Это происходит при большой величине силы тока.

В своё время проблему решили с помощью перехода на модели генераторов переменного тока. При этом ток возбуждения, который подаётся на ротор, имеет значительно меньшее значение. А снимать ток стали с неподвижного статора. Клеммы с постоянным расположением «+» и «–» ушли в прошлое. Конструкция получила постоянное изменение «минуса» и «плюса». А поскольку зарядить аккумулятор переменным током невозможно, предварительно делается его выпрямление с помощью реле зарядки.

В заключение этого параграфа обобщим задачи, которая решает реле регулятор напряжения.

• Изменение (регулировка) тока в обмотке возбуждения генератора.
• Удержание напряжения бортовой сети в диапазоне 13,6-14,4 вольта.
• Отключение питания обмотки возбуждения генератора от аккумулятора, когда двигатель заглушен.

Из перечисленных задач становится понятно, почему регулятор напряжения также называют реле зарядки аккумулятора. Функция отсечения питания обмотки возбуждения закладывается в это устройство по умолчанию. Кстати, на панели приборов выводится индикатор процесса зарядки аккумулятора,  по которому можно судить о работе реле-регулятора.

Есть ещё следующий момент, связанный с работой реле зарядки аккумулятора. Генератор работает вне зависимости от температуры воздуха и сезона на улице. Он начинает вырабатывать ток сразу после запуска двигателя.

Зимой проблема может быть в том, что аккумулятор на холоде промерзает и принимает заряд существенно хуже, чем в летнее время. Поэтому бывают модели реле регуляторов, которые имеют на корпусе зимние и летние разъёмы. В зависимости от сезона подключение проводки на них меняют, чтобы аккумулятор лучше заряжался в зимний период. Включение зимнего варианта приводит к повышению напряжения на токовыводах аккумулятора до 15 вольт.

Интересные факты

Вот несколько интересных фактов о реле зарядки аккумулятора:

1. Функция регулирования: Реле зарядки аккумулятора не только управляет процессом зарядки, но и защищает аккумулятор от перезарядки. Оно контролирует напряжение, поступающее на аккумулятор, и отключает зарядку, когда уровень заряда достигает оптимального значения, что помогает продлить срок службы аккумулятора.

2. Разнообразие типов: Существуют различные виды реле зарядки, включая механические и электронные. Механические реле работают на основе электромагнитов и имеют более простую конструкцию, тогда как электронные реле обеспечивают более точное управление и могут включать дополнительные функции, такие как диагностика состояния аккумулятора.

3. Неисправности и их последствия: Одной из распространенных неисправностей реле зарядки является его заедание или выход из строя, что может привести к недостаточной зарядке аккумулятора или, наоборот, к его перезарядке. Это может вызвать не только быстрое старение аккумулятора, но и повреждение электроники автомобиля, что делает регулярную проверку реле зарядки важной частью обслуживания автомобиля.

https://youtube.com/watch?v=sW24Dt6QVwk

Какие бывают виды реле регуляторов напряжения?

В таблице ниже представлены модели реле-регуляторов, которые применяются в настоящее время, а также те, что использовались в прошлом, с краткими комментариями.

По типу генератора

• Для генератора постоянного тока. Как говорят специалисты, реле регулировки напряжения генераторов постоянного тока имеет более сложную схему подключения. Это объясняется тем, что при заглушенном двигателе требуется отключить генератор от аккумулятора. Реле в этом случае не только выполняет отсечку аккумулятора во время стоянки автомобиля, но также ограничивает величину максимального тока на выходе генератора.
• Для генератора переменного тока. От предыдущего варианта такое реле отличается более простой конструкцией. Такие устройства в основном занимаются лишь проверкой и регулировкой напряжения на обмотке возбуждения и на выходе от генератора в бортовую сеть. Кстати, в этом случае остаточного намагничивания на обмотке генератора здесь нет. Это значит, что автомобиль с генератором переменного тока не получится завести разгоном с толкача.

https://youtube.com/watch?v=BHdW4K4AcO0

По исполнению

• Встраиваемые. Устанавливаются в щеточный узел или на плату выпрямителя.
• Внешние или выносные. Обладают большей ремонтопригодностью.

Владельцам автомобилей важно понимать, что реле зарядки отвечает за измерение и регулирование напряжения, независимо от его расположения. Главное отличие между этими типами заключается в том, что встраиваемые реле непосредственно влияют на работу генератора, тогда как внешние модели не имеют информации о его наличии в автомобиле. Выносные реле способны регулировать напряжение только в определенных участках бортовой сети автомобиля.

По виду регулировки

• Регулировка по плюсу. Подключение в разрыв линии «+». Имеют более экономичную схему. В этом случае одна щётка подключается к клемме реле-регулятора, а другая к «массе» автомобиля.
• Регулировка по минусу. Подключение в разрыв линии «-». Здесь одна щётка подключается к реле, а другая к «плюсу». В конструкцию добавляется дополнительный провод. Такие модели являются устройством активного типа и для них требуется индивидуальное питание. Этим и объясняется подвод дополнительного плюсового провода.

По числу уровней

• 2-уровневые. Эти устройства уже давно вышли из употребления и используются крайне редко. Регулировка в них осуществляется с помощью рычага и пружин.
• 3-уровневые. Оснащены дополнительной платой с сигнализатором согласования и устройством для сравнения.
• Многоуровневые. В конструкции таких реле присутствует несколько (от 3 до 5) дополнительных резисторов и система мониторинга.

Ранее 2-уровневые модели устанавливались в автомобилях и имели простой принцип работы. Когда через реле проходил электрический ток, создаваемое магнитное поле притягивало рычаг. В качестве устройства для сравнения использовалась пружина с заданным усилием. При увеличении напряжения контакты разжимались, и на возбуждающую обмотку поступал меньший ток. Примером применения механического 2-уровневого реле зарядки могут служить некоторые автомобили ВАЗ. Основной недостаток таких устройств заключается в быстром износе их механических компонентов. Поэтому впоследствии их заменили бесконтактными реле регулировки напряжения. В последних в качестве задающего устройства используется стабилитрон, а делитель напряжения выполнен в виде сборки из резисторов. Однако стоит отметить, что из-за сложной схемы соединения и низкой эффективности контроля напряжения, они не получили широкого распространения.

Постепенно 2-уровневые реле были заменены на 3-уровневые и многоуровневые модели. Эти устройства отличаются тем, что напряжение, выходящее с генератора, поступает на схему через делитель. В этом случае информация обрабатывается, и текущее напряжение сравнивается с минимальными и максимальными пороговыми значениями. Сила тока, поступающая на возбуждающую обмотку генератора, регулируется сигналом рассогласования.

Прочие

Ниже коротко перечислены другие виды реле зарядки, не попавшие в перечисленные классификации.

• Релейные. Отличаются улучшенной обратной связью.
• Транзисторные. Эти модели не используются в современных автомобилях.
• Релейно-транзисторные.
• Интегральные. Их встраивают в щеткодержатели. Поэтому после стирания щеток требуется их замена.
• Микропроцессорные. В качестве преимуществ можно назвать небольшие размеры, а также плавную регулировку порога срабатывания.

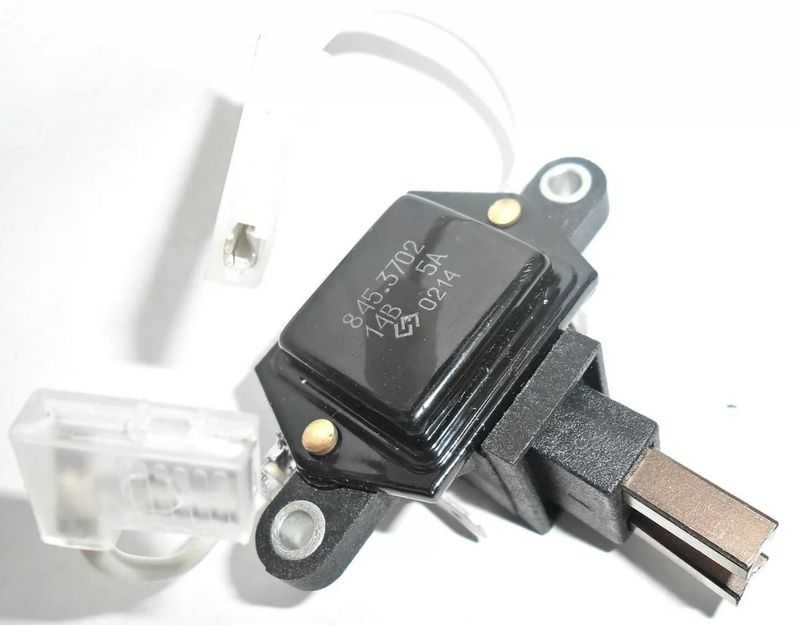

Ниже приводится небольшая галерея с фото реле регулировки напряжения разных типов.

Неисправности реле-регулятора и как их определить?

Причины поломок

Если реле зарядки нормального производителя и современной конструкции, то оно редко выходит из строя. Но всё равно периодически случаются поломки, причины которых перечислены ниже.

• Короткое замыкание (КЗ), которое происходит на управляющем выводе регулятора.
• Межвитковое замыкание (МЗ) в обмотке возбуждения. Это одна из частых причин выхода из строя реле. Если произошло МЗ, то нужно снимать генератор и проводить его всестороннее обследование. Если просто поменять реле напряжения с замыкающей обмоткой возбуждения генератора, оно прослужит недолго.
• Переполюсовка аккумулятора. Если эта проблема наблюдается длительное время, то выпрямительные диоды сломаются.
• Разрушение щёток.
• Пробой диодов. Это довольно редкое явление. Его можно обнаружить по перегреву генератора.

Надо понимать, что причиной поломки реле-регулятора может стать естественный износ устройства. В большинстве случаев реле зарядки служит длительное время. Но условия эксплуатации автомобиля таковы, что многие запчасти, включая электронику, работают в агрессивных атмосферных условиях. Поэтому даже ту электронику, которая упакована в герметичный корпус, требуется менять раз в 7-10 лет.

Важно также помнить, что если реле неисправно, это ставит под удар не только аккумулятор, но также генератор и электронный блок управления автомобиля. При некорректном напряжении электроника в автомобиле  может просто сгореть.

Как проводится диагностика?

Проблемы с реле-регулятором можно легко распознать по трудностям с зарядкой аккумулятора автомобиля. Это может проявляться как в недостаточной зарядке, так и в избыточной. В первом случае аккумулятор получает недостаточное напряжение и не восстанавливает заряд во время движения. Во втором — наблюдается повышенное напряжение, что приводит к перезаряду и выкипанию электролита.

Если вы заметили что-то из описанного выше, стоит воспользоваться мультиметром для проверки реле зарядки аккумулятора. Для этого удобно измерить напряжение на клеммах аккумулятора при работающем двигателе.

Как уже упоминалось, напряжение должно находиться в диапазоне 13,6-14,4 вольта. Однако возможны небольшие колебания в зависимости от того, какое оборудование включено в данный момент (фары, музыка, обогрев и так далее). Если отклонение от этого диапазона значительное, необходимо провести диагностику и проверить реле.

Перед началом проверки не забудьте очистить клеммы регулятора напряжения. Накопившиеся налёты и окислы могут повлиять на точность измерений.

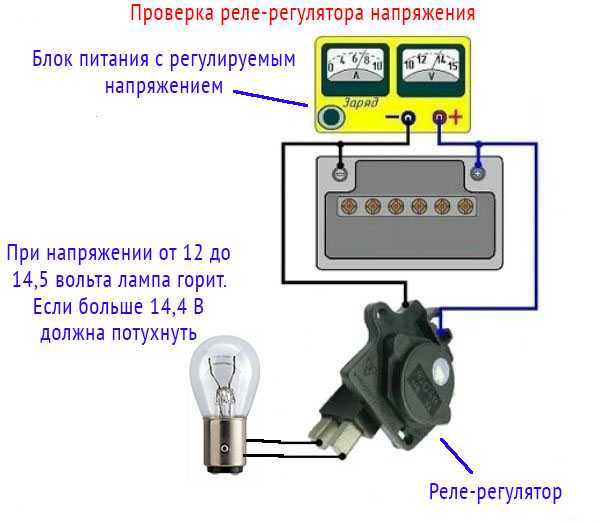

Если реле встроенное, выполните следующие шаги:

• Снимите щёточный узел и проверьте состояние щёток. Их следует заменить, если длина уменьшилась до менее 5 мм.
• Используйте источник питания или зарядное устройство, которое может регулировать напряжение до 16 вольт. «Минус» от источника подключите к соответствующей клемме реле-регулятора.
• Подключите к щёткам проверочную лампу (10 ватт) или светодиод.
• Затем подайте питание от источника или зарядного устройства на реле, постепенно увеличивая напряжение. Если реле-регулятор исправен, при превышении напряжения 14,5-14,8 вольта лампа должна погаснуть. Если этого не произошло, реле необходимо заменить. В противном случае неправильная зарядка может привести к выходу аккумулятора из строя или значительному сокращению его срока службы.

Если регулятор напряжения внешний, проверка осуществляется следующим образом:

• Подключите щупы мультиметра к клеммам реле. Установите значение напряжения на приборе на 20 вольт.
• Запустите двигатель и проверьте напряжение. Оно должно быть не ниже 12,8 вольта.
• Увеличьте обороты двигателя с помощью акселератора. Напряжение должно постепенно расти.
• Когда двигатель достигнет 3500 оборотов в минуту, внимательно следите за изменением напряжения. Оно должно находиться в диапазоне 14-14,8 вольта. У некоторых моделей автомобилей это значение может достигать 14,8 вольта.

Если вы заметили значительные отклонения от указанных значений или напряжение не меняется в зависимости от оборотов двигателя, это свидетельствует о неисправности реле зарядки.

Как выбрать новое реле зарядки?

Если вы убедились в неисправности реле зарядки на своём автомобиле, то пора переходить к выбору нового. На самом деле этот процесс довольно простой и не займёт у вас много времени. Сейчас практически все крупные интернет-магазины автозапчастей имеют огромные базы и каталоги запчастей. Это позволяет быстро найти оригинальную модель или же подобрать аналоги. Производство у компаний-производителей запчастей стандартизированное, и они выпускают запчасти со всеми кодами и артикулами, позволяющими найти замену реле зарядки.

Способы быстрого поиска необходимой детали можно посмотреть ниже.

• Поиск по VIN-коду транспортного средства.
• По коду на самом реле. Он обычно выдавлен на корпусе или нанесён с помощью краски.
• По данным автомобиля. Это марка, модель, год выпуска, характеристики двигателя.

Проще всего вести поиск по коду на реле. Для этого достаточно снять устройство и внимательно изучить маркировку на нём. Определённые сложности могут возникнуть лишь при поиске сложных моделей. Например, некоторые немецкие автопроизводители устанавливают на свои машины реле с микропроцессором и программным управлением. В этом случае замену  найти сложно. Но этот вопрос уже просто упирается в деньги.

Какова ситуация с производителями реле?

Если вы находитесь в поиске реле-регулятора для автомобиля отечественного производства или иномарки, собранной в России, то, как правило, с выбором не возникает трудностей. В таких случаях доступны как оригинальные детали, так и множество альтернативных моделей, включая продукцию различных сторонних компаний.

Однако, если ваш автомобиль был собран за границей, ассортимент запчастей может быть ограничен. Для иномарок европейского производства реле зарядки чаще всего производят такие компании, как немецкие Bosch и Huco, французская Valeo, датская Cargo и другие.

Важно помнить, что продукция известных брендов часто становится объектом подделок. Это также касается аккумуляторов популярных марок. Поэтому разумнее ориентироваться на менее раскрученные бренды, такие как итальянская ERA или американская WAI, а также на качественные китайские производители. Разумеется, лучше всего совершать покупки в специализированных магазинах и сохранять чек на случай возникновения проблем с запчастью.

В итоге

Как видите, такой незаметный элемент электроники автомобиля, как реле-регулятор напряжения, является весьма важной запчастью. От неё зависит нормальная работа аккумулятора, генератора и потребителей в бортовой сети автомобиля. Если не регулировать напряжение и ток возбуждения, то вся автомобильная электроника перестанет нормально работать. А в худшем случае она просто выйдет из строя.

Поэтому важно периодически проверять работу реле зарядки аккумулятора и тут же заменять его, если это необходимо. Если игнорировать проблемы с ним, то это приведёт к действительно дорогостоящему ремонту и длительному простою автомобиля.

Советы по установке и обслуживанию реле зарядки аккумулятора

Установка и обслуживание реле зарядки аккумулятора — важные аспекты, которые могут значительно повлиять на долговечность и эффективность работы автомобильной электрической системы. Правильный подход к этим процессам поможет избежать многих проблем и обеспечит надежную работу автомобиля.

Выбор места установки

При установке реле зарядки аккумулятора необходимо выбрать подходящее место. Оно должно быть защищено от влаги, пыли и механических повреждений. Рекомендуется устанавливать реле вблизи аккумулятора, чтобы минимизировать длину проводов и снизить риск потерь напряжения. Также стоит учитывать доступность для обслуживания и замены устройства в будущем.

Правильное подключение

Подключение реле зарядки должно выполняться в строгом соответствии с инструкцией производителя. Важно соблюдать полярность: положительный провод должен подключаться к положительной клемме аккумулятора, а отрицательный — к отрицательной. Неправильное подключение может привести к выходу реле из строя или даже к повреждению других компонентов электрической системы автомобиля.

Использование качественных компонентов

При установке реле зарядки рекомендуется использовать только качественные и проверенные компоненты. Это касается как самого реле, так и проводов, клемм и других соединительных элементов. Некачественные детали могут привести к перегреву, короткому замыканию и другим неисправностям.

Регулярная проверка и обслуживание

Регулярная проверка состояния реле зарядки и всей электрической системы автомобиля поможет выявить потенциальные проблемы на ранних стадиях. Рекомендуется периодически осматривать соединения на наличие коррозии, повреждений и ослабления контактов. Также стоит проверять состояние проводов и изоляции, чтобы избежать коротких замыканий.

Тестирование реле

Для проверки работоспособности реле зарядки можно использовать мультиметр. Измерьте напряжение на выходе реле при работающем двигателе. Оно должно соответствовать нормам, указанным в технической документации. Если напряжение значительно ниже или выше нормы, это может указывать на неисправность реле или других компонентов системы.

Замена реле

Если в процессе проверки было выявлено, что реле зарядки неисправно, его необходимо заменить. При этом важно выбрать аналогичное устройство, соответствующее характеристикам вашего автомобиля. Установка нового реле должна производиться с соблюдением всех рекомендаций по подключению и монтажу.

Следуя этим советам по установке и обслуживанию реле зарядки аккумулятора, вы сможете обеспечить надежную работу электрической системы вашего автомобиля и продлить срок службы аккумулятора.

Вопрос-ответ

Как понять, что неисправно реле зарядки?

Счетчики на приборной панели перестают работать. Все возможные огни включаются, затем гаснут или иным образом сообщают вам, что электрика в вашей машине вышла из строя. Вы также можете быстро почувствовать, что функция ABS отключается и время от времени возвращается, или вся система полностью перестает работать.

За что отвечает реле зарядки?

Реле напряжения контролирует напряжение в сети в заданном диапазоне. Если оно выходит за установленные пределы, подача электроэнергии автоматически останавливается до тех пор, пока значения не достигнут нормы.

Советы

СОВЕТ №1

Перед покупкой реле зарядки аккумулятора обязательно ознакомьтесь с характеристиками вашего автомобиля и аккумулятора. Убедитесь, что новое реле соответствует требованиям по напряжению и току, чтобы избежать повреждений и обеспечить надежную работу системы зарядки.

СОВЕТ №2

Регулярно проверяйте состояние реле зарядки и проводки. Обратите внимание на признаки коррозии, перегрева или повреждений. Это поможет предотвратить серьезные неисправности и продлить срок службы аккумулятора.

СОВЕТ №3

Если вы заметили, что аккумулятор не заряжается должным образом, проверьте не только реле, но и генератор. Часто проблемы с зарядкой могут быть связаны с неисправностью генератора, поэтому важно провести полную диагностику системы.

СОВЕТ №4

При замене реле зарядки выбирайте только качественные запчасти от проверенных производителей. Это обеспечит надежность работы и снизит риск повторных поломок в будущем.
