Тестирование сканера ELM 327 на автомобиле ВАЗ-21074i

В статье представлен обзор автосканера ELM 327, протестированного на ВАЗ-21074i с программой OpenDiagFree 1.4. Сканер ELM 327 — универсальный инструмент для диагностики автомобилей, позволяющий выявлять неисправности, считывать коды ошибок и получать информацию о состоянии систем. Материал будет полезен владельцам ВАЗ и специалистам по ремонту, так как демонстрирует возможности и эффективность сканера в реальных условиях.

О выборе и совместимости

Я приобрёл устройство на Алиэкспрессе, где представлено множество моделей на любой вкус. Я выбрал несколько продавцов и задал им вопрос о совместимости с моим ВАЗ-21074i 2006 года выпуска. Все они предупредили, что могут возникнуть трудности. Тогда я решил поискать информацию о совместимости ELM 327 с различными автомобилями. Ниже делюсь основными выводами по этому вопросу.

Большинство продавцов на Алиэкспрессе в своих описаниях утверждают, что сканер соответствует стандарту OBD2 и совместим с российскими автомобилями, выпущенными после 2006 года. Что касается моделей до 2006 года, то здесь они осторожно говорят, что может быть как «да», так и «нет». Я начал разбираться, в чём заключается разница. В интернете можно найти много информации о диагностическом разъёме OBD2, поддерживаемых протоколах и его распиновке. Меня это интересовало в контексте ВАЗ-21074i.

Из прочитанного я понял, что ошибиться можно только в том случае, если приобрести сканер, который физически не подходит к диагностическому разъёму.

На инжекторных ВАЗах за всё время использовались два типа диагностических интерфейсов: OBD1 и OBD2. 12-контактный OBD1 устанавливался на все инжекторные модели, за исключением некоторых автомобилей после 2002 года, которые имели электронный блок управления (ЭБУ) Bosch MP7.0 Euro-3, Bosch M7.9.7 и Январь 7.2.

Как я выяснил из руководства к своему автомобилю, в нём установлен ЭБУ Январь 7.2.

После этого я начал искать сам диагностический разъём. Он оказался на колодке под бардачком, рядом с несколькими реле и предохранителями.

Сомнения по поводу физической совместимости разъёма исчезли. В этом случае проблемы могли возникнуть только с прошивкой или программным обеспечением (ПО) для диагностики. Изучив отзывы, я решил выбрать сканер с прошивкой v.1.5, так как это наиболее надёжный и проверенный вариант. Однако с ПО у меня возникли трудности, но об этом расскажу позже.

Эксперты отмечают, что тестирование сканера ELM 327 на автомобиле ВАЗ-21074i позволяет значительно упростить диагностику и выявление неисправностей. Этот адаптер, совместимый с OBD-II, обеспечивает доступ к данным бортового компьютера, что особенно важно для владельцев старых моделей. Специалисты подчеркивают, что использование ELM 327 помогает не только в чтении кодов ошибок, но и в мониторинге параметров работы двигателя в реальном времени.

Однако, эксперты предупреждают, что не все функции адаптера могут быть доступны для автомобилей, не оснащенных современными системами управления. Тем не менее, для ВАЗ-21074i, который имеет базовые электронные системы, ELM 327 демонстрирует свою эффективность. В результате, владельцы автомобилей получают возможность самостоятельно проводить диагностику, что экономит время и деньги на обращение в сервисные центры.

https://youtube.com/watch?v=EOD6qPhc-6Y

Обзор сканера ELM 327 и его подключение

В общем, заказал девайс у одного из продавцов примерно за 500 рублей (что-то около 8$) с бесплатной доставкой. Посылка шла две недели. В ней прибыл сам автосканер с драйверами и программами.

Теперь о том, как подключить устройство к автомобилю. Здесь всё довольно просто. Подключаете 16-контактный разъём сканера к «маме» на автомобиле. Он сделан в виде трапеции с ключом. Поэтому неправильно не подключите, если только забивать молотком его не будете. После подключения крайний правый (на фото нижний) светодиод загорается красным цветом.

После этого включаете зажигание. Второй конец кабеля вставляете в USB порт ноутбука, а в привод устанавливаете прилагаемый диск с драйверами и ПО. Тестирование выполнялось с помощью ноутбука с установленной операционной системой Windows 7 64-бит.

На ноутбуке заходите в Диспетчер устройств. Практически наверняка там будет такая картина.

Там повисло неизвестное устройство. Нужно установить драйвера. Кликните на неизвестном устройстве правой кнопкой мыши и в контекстном меню выберите «Обновить драйвера». В появившемся диалоговом окне выберите «Выполнить поиск драйверов на этом компьютере».

А затем в качестве места поиска укажите папку «ELM327 software\windows vista usb drive» на прилагаемом к сканеру компакт-диске (мне продавец дополнительно скинул ссылки на скачивание всего софта). На диске также есть папка «Mac OS Drivers». Там, скорее всего, драйвера для владельцев ноутбуков от Apple.

Установка длится несколько секунд и в подразделе «Порты COM и LPT» Диспетчера задач появляется USB Serial Port (COM3).

На нём и висит автосканер. Теперь можно переходить к диагностике с помощью соответствующего софта.

Интересные факты

Вот несколько интересных фактов о тестировании сканера ELM 327 на автомобиле ВАЗ-21074i:

1. Совместимость с OBD-II: ВАЗ-21074i, как и многие другие автомобили, выпущенные после 2000 года, поддерживает стандарт OBD-II. Сканер ELM 327 позволяет считывать и интерпретировать данные, получаемые от бортового компьютера автомобиля, что делает его полезным инструментом для диагностики неисправностей и мониторинга состояния двигателя.

2. Расширенные функции диагностики: С помощью ELM 327 можно не только считывать коды ошибок, но и получать доступ к различным параметрам работы двигателя в реальном времени, таким как температура охлаждающей жидкости, обороты двигателя и состояние датчиков. Это позволяет владельцам автомобилей более точно оценивать работу своего автомобиля и предотвращать потенциальные проблемы.

3. Универсальность и доступность: Сканеры ELM 327 доступны в различных формах, включая Bluetooth и USB-версии, что делает их удобными для использования с различными мобильными устройствами и компьютерами. Это позволяет владельцам ВАЗ-21074i легко проводить диагностику и получать информацию о состоянии автомобиля, не прибегая к услугам автосервисов.

https://youtube.com/watch?v=FWG2qJ1wSAY

Диагностика с помощью программы OpenDiagFree

На диске, который шел со сканером, находились несколько программ.

• EasyOBDII.
• OBD2Spy.
• ScanMaster.
• Scantool.

Однако ни одна из них не смогла у меня заработать. Программы распознавали сканер, но подключиться для диагностики не удавалось. Возможно, я что-то делал неправильно. Может быть, требовалось внести изменения в настройки. Или же эти приложения просто не совместимы с ВАЗовскими «мозгами», а протестировать их на другом автомобиле не было возможности.

Я обратился к продавцу, но он лишь прислал ссылки на скачивание того же программного обеспечения. Когда нужно, китайские продавцы умеют «делать вид, что ничего не понимают».

В итоге я снова заглянул в Гугл и быстро нашел отличную программу OpenDiagFree 1.4. Где именно скачал, уже не помню. Она бесплатная, и с поиском дистрибутива проблем не возникнет. Думаю, если постараться, можно даже найти сайт разработчиков этой утилиты.

Далее расскажу, как с ней работать.

Установите приложение и запустите его от имени администратора. Это важно, иначе OpenDiagFree будет выдавать ошибки о недостаточных правах для создания отчетных файлов. Появится окно выбора сканера. Утилита поддерживает не только ELM 327, но и адаптеры K-Line и J2534.

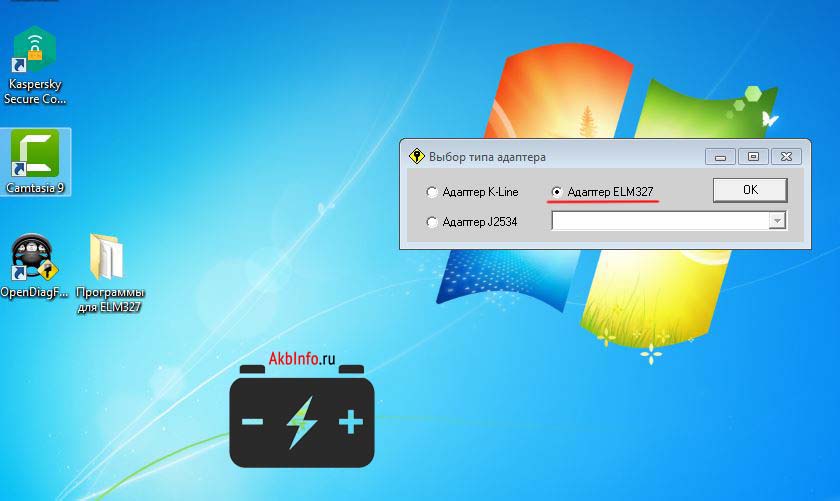

Выберите ELM 327, и вы попадете в первое окно программы.

Нажмите на пункт «Определение комплектации» или клавишу F1. Если у вас есть усилитель рулевого управления, иммобилайзер или электропакет, можно установить галочку «Определять доп. оборудование». Программа немного подумает и предоставит информацию о контроллере, прошивке, заводском номере и т. д. После подключения на сканере один крайний правый светодиод будет светиться красным, остальные начнут мигать желтым, зеленым и красным.

После определения комплектации можно переходить к диагностике. Для этого нажмите на зеленую стрелку.

Таким образом, процесс определения комплектации проходит автоматически. Однако это можно сделать и вручную. Для этого нужно выбрать пункт «Выбор блока» (или нажать F2). Появится диалоговое окно с поддерживаемыми марками автомобилей, сгруппированными по странам. Здесь представлены ВАЗ, ГАЗ, УАЗ, ЗАЗ, Renault.

В выпадающих списках можно выбрать контроллер, если точно знаете, какой блок управления установлен. В этом же окне можно указать дополнительное оборудование.

Также имеется вкладка для активации дополнительных модулей, но для этого потребуется ключ активации. Насколько я понял, эта функция доступна только в платной версии (если я ошибаюсь, поправьте в комментариях).

После нажатия зеленой стрелки и перехода к диагностике, открывается основное окно программы на вкладке «Переменные (список)».

Здесь отображаются параметры ЭБУ и данные с различных датчиков. Если двигатель запущен, показания будут периодически обновляться. С помощью выпадающего списка можно изменять набор параметров, отображаемых для диагностики.

В нижнем правом углу окна расположен график с настраиваемыми осями X и Y. При необходимости можно просмотреть зависимость одной величины от другой. Также есть поле «Управление ИМ», где можно выбрать исполнительный механизм (ИМ) для управления. В зависимости от типа ИМ могут быть предложены различные средства управления: «Ввод величина», «Включить», «Выключить», кнопки со стрелками и знаком «Стоп». Нажатие на «Стоп» завершает режим управления ИМ.

Внизу окна находится строка состояния, в которой отображается используемый порт, состояние соединения, интервал опроса ЭБУ в миллисекундах, тип адаптера и состояние допусков.

Далее идет вкладка «Параметры (график)», где можно наблюдать изменения различных показателей в динамике. Это особенно полезно делать при работающем двигателе во время поездки, когда данные с датчиков постоянно меняются.

Здесь также есть поле выбора набора параметров. Выбирать их можно не только с помощью списка, но и кнопками 1 ─ 0 на клавиатуре. Максимальное количество параметров в наборе составляет 8, а всего наборов 10. Девять из них фиксированы, а один пользовательский. В пользовательском наборе параметры можно добавлять и удалять прямо во время диагностики, а в остальных девяти изменения можно вносить в меню Настройки (F3) -> Редактор наборов.

В этом же меню вы найдете редактор допусков параметров.

Кроме выбора наборов, в правой колонке есть поле управления ИМ и кнопки для изменения графиков. Их можно сужать или расширять по горизонтали. Чтобы увеличить график по вертикали в два раза, нужно дважды кликнуть по нему мышью. Переключение графика в столбиковую диаграмму выполняется нажатием Alt и цифры, соответствующей номеру графика.

Кроме того, есть кнопка «Пауза» для остановки графиков. При этом сама диагностика не останавливается. Установив график на паузу, удобно просматривать различные моменты. Перемещать график можно как с помощью левой кнопки мыши, так и с использованием комбинации Shift и стрелок <- ->.

Следующая вкладка называется «Ошибки». Здесь содержится наиболее важная информация об ошибках ЭБУ, ради которой многие автовладельцы и приобретают автосканер.

У меня там отображаются две ошибки.

• P0134. Нет активности датчика кислорода.
• P1602. Пропадание питания контроллера.

Датчик кислорода у меня неисправен, а пропадание питания объясняется снятием аккумулятора для зарядки. Здесь можно найти информацию о проблемах, выявленных блоком управления. После устранения неполадок на этой вкладке можно сбросить ошибки. Доступны также следующие опции.

• Сброс всех групп ошибок.
• Сброс контроллера.
• Сброс ЭБУ с инициализацией.

Далее следует вкладка «Паспорт». На ней представлены паспорта ЭБУ, паспорта автомобиля и комплектация. Некоторые поля заполнены не совсем корректно.

Интерес вызывает группа полей «Редактирование идентификационных данных». Однако тут же указано, что редактировать их можно только с помощью адаптеров K-Line и J2534, а ELM 327 для этого не подходит.

Еще одна вкладка «Доп. параметры» отображает некоторые дополнительные характеристики.

И последняя вкладка называется «Сервисные записи».

У меня там сплошные прочерки. Параметры можно активировать с помощью соответствующей кнопки, но сканер ELM 327 для этого снова не подходит. Требуются K-Line или J2534.

Кстати, при нажатии кнопки «Распечатка» на любой вкладке, где она присутствует, программа сообщает, что эта функция доступна только в платной версии.

Заключение

Что можно сказать?

За сумму около 500 рублей можно приобрести полезное устройство, которое пригодиться большинству автовладельцев. Даже если вы не занимаетесь ремонтом самостоятельно, можете установить причину ошибки ЭБУ или дополнительного оборудования. В результате уже примерно можете понять, во сколько обойдётся ремонт.

Что касается совместимости, то здесь могу сказать только за ВАЗ-21074i, поскольку сканер тестировал только на этой модели. Тут главное перед покупкой убедиться, что у вас на автомобиле установлен 16-контактный трапециевидный разъём стандарта OBD2, а не 12-контактный OBD1. Возможные проблемы с софтом для диагностики решаемы. Адаптер OBD2 поддерживает различные протоколы (ISO 15765-4, ISO 9141-2, ISO 14230-4, J1850 PWM), по которым работают контроллеры различных моделей автомобилей практически всех мировых производителей.

Мне вполне хватило бесплатного приложения OpenDiagFree 1.4. С его помощью можно проверить основные показатели, установить ошибки и сбросить их после устранения проблем. Этих возможностей вполне хватит большинству автовладельцев, а за более серьёзными работами (перепрошивка, изменение параметров работы двигателя) всё равно придётся обращаться к специалистам. Автосканер имеет ELM327 имеет отличное соотношение цены и качества и может быть рекомендован к покупке.

Видеообзор

https://youtube.com/watch?v=q2pof4Egsw0

Сравнение с другими сканерами OBD-II

При выборе сканера OBD-II для диагностики автомобиля ВАЗ-21074i важно учитывать не только функциональность конкретного устройства, но и его сравнительные характеристики по отношению к другим моделям на рынке. Сканер ELM 327, популярный среди автолюбителей, имеет свои преимущества и недостатки, которые стоит рассмотреть в контексте других сканеров.

Во-первых, ELM 327 выделяется своей доступностью и простотой использования. Он совместим с большинством автомобилей, оснащенных разъемом OBD-II, что делает его универсальным инструментом для диагностики. Однако, в сравнении с более продвинутыми сканерами, такими как Launch X431 или Autel MaxiCOM, ELM 327 может уступать в функциональности. Например, более дорогие модели предлагают расширенные функции, такие как возможность выполнения активных тестов, программирования блоков управления и более глубокую диагностику систем автомобиля.

Во-вторых, стоит обратить внимание на скорость работы сканера. ELM 327, как правило, имеет более медленное время отклика по сравнению с профессиональными устройствами. Это может быть критичным при необходимости быстрого получения данных в условиях ограниченного времени, например, на СТО. Профессиональные сканеры, такие как Bosch KTS, обеспечивают более высокую скорость передачи данных и более точные результаты диагностики.

Также важным аспектом является поддержка протоколов. ELM 327 поддерживает основные протоколы OBD-II, однако некоторые более современные сканеры могут поддерживать дополнительные протоколы и функции, такие как CAN, что позволяет им работать с более новыми моделями автомобилей. Это может быть значительным преимуществом для владельцев автомобилей, выпущенных после 2010 года, которые могут столкнуться с проблемами совместимости.

Кроме того, стоит отметить, что ELM 327 часто используется в сочетании с мобильными приложениями, что делает его удобным для пользователей, предпочитающих мобильные решения. Однако, в отличие от стационарных сканеров, такие приложения могут иметь ограничения в функционале и могут зависеть от качества соединения с Bluetooth или Wi-Fi.

В заключение, выбор между ELM 327 и другими сканерами OBD-II зависит от конкретных потребностей пользователя. Если вам нужен простой и доступный инструмент для базовой диагностики, ELM 327 может стать отличным выбором. Однако для профессионалов и тех, кто требует более глубокого анализа и расширенных функций, стоит рассмотреть более дорогие и функционально насыщенные модели, такие как Launch или Autel. Важно тщательно оценить свои требования и бюджет перед покупкой, чтобы выбрать наиболее подходящее устройство для диагностики вашего автомобиля ВАЗ-21074i.

Вопрос-ответ

Каковы основные функции сканера ELM 327 при тестировании автомобиля ВАЗ-21074i?

Сканер ELM 327 позволяет считывать и сбрасывать коды ошибок, отображать данные в реальном времени, такие как скорость, обороты двигателя и температуру охлаждающей жидкости. Он также может выполнять тесты на готовность системы и предоставлять информацию о состоянии различных датчиков.

Какие проблемы можно выявить с помощью ELM 327 на ВАЗ-21074i?

С помощью ELM 327 можно выявить проблемы с системой управления двигателем, такие как неисправности датчиков, проблемы с топливной системой или зажиганием. Также можно обнаружить ошибки, связанные с системой выхлопа и другими компонентами, влияющими на работу автомобиля.

Нужны ли дополнительные адаптеры для подключения ELM 327 к ВАЗ-21074i?

В большинстве случаев ELM 327 можно подключить напрямую к диагностическому разъему автомобиля, однако в зависимости от модели и года выпуска может потребоваться дополнительный адаптер для корректной работы с некоторыми системами. Рекомендуется проверить совместимость перед покупкой.

Советы

СОВЕТ №1

Перед началом тестирования сканера ELM 327 убедитесь, что ваш автомобиль полностью исправен. Проверьте уровень топлива, состояние аккумулятора и наличие ошибок на приборной панели. Это поможет избежать ложных срабатываний и даст более точные результаты тестирования.

СОВЕТ №2

Используйте качественное программное обеспечение для работы со сканером ELM 327. Некоторые приложения могут иметь ограниченные функции или не поддерживать ваш автомобиль. Рекомендуется выбирать проверенные программы, такие как Torque или Car Scanner, которые хорошо работают с автомобилями ВАЗ.

СОВЕТ №3

Обратите внимание на правильное подключение сканера к диагностическому разъему автомобиля. Убедитесь, что соединение надежное и сканер правильно распознает ваш автомобиль. Если возникают проблемы с подключением, попробуйте очистить контакты разъема и повторить попытку.

СОВЕТ №4

После завершения тестирования обязательно сохраните все полученные данные и коды ошибок. Это поможет вам в дальнейшем анализе и устранении проблем. Также рекомендуется периодически повторять тестирование, чтобы отслеживать изменения в состоянии автомобиля.
