Генератор ВАЗ 2105 — ключевой элемент электрической системы автомобиля, обеспечивающий зарядку аккумулятора и работу электрических устройств. В статье рассмотрим принцип работы генератора, его устройство, схемы подключения и основные причины неисправностей. Понимание этих аспектов поможет владельцам ВАЗ 2105 правильно обслуживать и ремонтировать генератор, а также своевременно выявлять и устранять проблемы, что повысит надежность и долговечность автомобиля.
Особенности устройства генератора

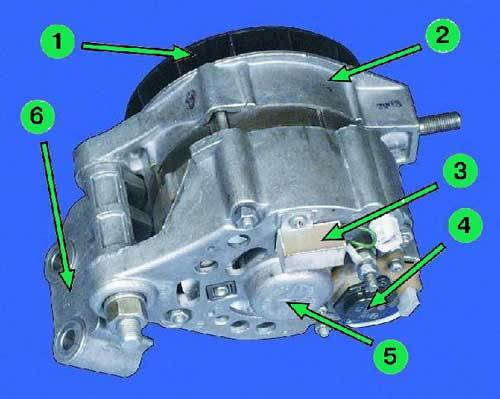

Корпус генератора состоит из двух алюминиевых крышек, которые соединены между собой четырьмя болтами с гайками. Внутри них размещен круглый сердечник статора. В крышках установлены подшипники для ротора: передний — в сквозном отверстии, задний — в глухом гнезде. Ротор вращается в пределах статора и корпуса, опираясь на два подшипника. На переднем конце ротора имеется прорезь для шпонки и резьба для крепления вентилятора. Важно отметить, что между передним подшипником и ротором устанавливается регулировочная шайба, которую часто забывают при ремонте генератора. На заднем конце вала ротора, перед задним подшипником, находятся два медных контактных кольца, изолированных от вала и соединенных с концами обмотки возбуждения.
К внутренней части задней крышки прикреплен выпрямитель БПВ6-50. Он состоит из двух изолированных подковообразных алюминиевых шин, в каждую из которых вмонтировано по три кремниевых диода (вентиля) типа ВА-20. Внутренняя шина изолирована от корпуса, но соединена с болтом вывода «30» генератора, в то время как другая шина имеет контакт с «массой». Ножки диодов попарно соединяются с концами фазных обмоток статора, а их другие концы объединены в одну точку — соединение типа «звезда». В генераторе Г 222 от этой точки идет провод, который выходит на клемму на задней крышке и далее соединяется с выводом «85» реле контрольной лампы заряда типа РС-702. В модели 37.3701 от общей точки фазных обмоток проводов нет.
К контактным кольцам ротора прижаты щетки, одна из которых подключена к выводу «В», а другая — к выводу Ш регулятора напряжения, который установлен на щеточном узле в верхней задней части генератора. В модели 37.3701 имеется три диода, один конец которых соединен с фазными обмотками, а другие соединены в одну точку, откуда провод идет к выводу Ш реле регулятора и выводу «61» на задней поверхности генератора. Диоды настроены так, чтобы пропускать положительные полупериоды к выводу «61».
Электронный регулятор напряжения является неразборным и с 1996 года устанавливается в металлическом корпусе, который приклепан к щеткодержателю. Между корпусом и клеммой «30» устанавливается конденсатор.
Для контроля уровня заряда аккумуляторной батареи в автомобиле ВАЗ 2105 необходимо следить за выходным выпрямленным напряжением, которое должно находиться в пределах 13,0-14,2 В. Реле регулятора сравнивает напряжение в бортовой сети автомобиля с эталонным значением и, если оно превышает допустимый уровень, уменьшает напряжение на возбуждающей обмотке, увеличивая сопротивление между одной из щеток ротора и «массой». При снижении напряжения в сети автомобиля регулятор уменьшает сопротивление, что приводит к увеличению тока в обмотке возбуждения и, соответственно, повышению напряжения на клемме «30». Эти циклические процессы происходят с частотой от 50 до 250 раз в секунду.

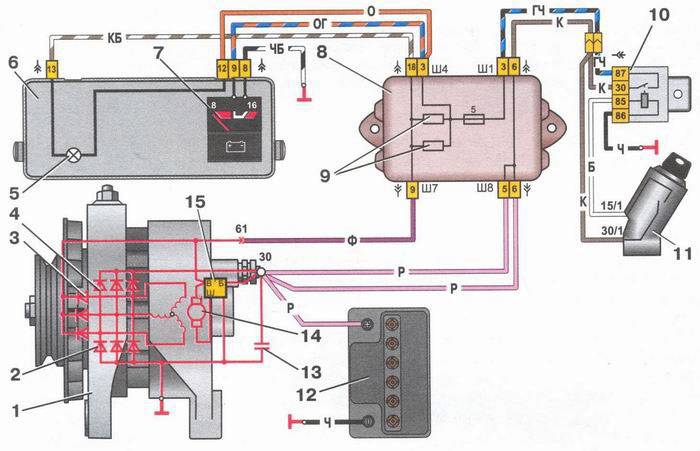

«Масса» генератора соединена с «массой» автомобиля через корпус, который прикреплен к блоку цилиндров двигателя. Клемма «30» генератора соединена с клеммой «+» аккумулятора и бортовой сетью автомобиля через блок предохранителей. Провод, выходящий на задней крышке генератора Г 222 от «нуля» обмотки статора, соединен с клеммой «85» реле РС-702 контрольной лампы заряда. Провод с клеммы «87» этого реле через разъемы Ш10 и Ш5 монтажного блока идет к контрольной лампе заряда через разъем «2» комбинации приборов.
В генераторе 37.3701 вывод «61» коричневым проводом с белой полоской соединен с разъемом Ш10 монтажного блока и через разъем Ш5 этого блока и разъем «2» комбинации приборов подключен к контрольной лампе заряда.
Эксперты отмечают, что правильная схема подключения генератора ВАЗ 2105 является ключевым аспектом его надежной работы. Генератор обеспечивает зарядку аккумулятора и стабильное питание электрических систем автомобиля, поэтому важно следовать рекомендациям производителя при его установке. При ремонте специалисты советуют тщательно проверять все соединения и контакты, так как коррозия или ослабление проводов могут привести к сбоям в работе. Также стоит обратить внимание на состояние щеток и роторов, так как их износ может существенно снизить эффективность генератора. Регулярное техническое обслуживание и диагностика помогут избежать серьезных поломок и продлить срок службы устройства.
https://youtube.com/watch?v=M4AA8iBEjGw
Читайте также:
Принцип работы агрегата и контрольной лампы заряда
Генератор модели Г 222 работает так. При включении зажигания «+» напряжения от аккумулятора поступает на клемму «30», затем на обмотку возбуждения, а потом через открытое реле напряжения на «массу». От замка зажигания через предохранитель 10 монтажного блока «+» соединяется с клеммами «86» и «87» реле контрольной лампы заряда. Через замкнутые контакты реле он подводится к самой лампе и через нее по «массе» автомобиля к «-» АКБ. Лампа горит.
При вращении ротора Г 222 на ВАЗ 2105 на концах его фазных обмоток возникает напряжение, которое, увеличиваясь, начинает частично, а потом и полностью питать обмотку возбуждения, бортовую сеть и заряжать АКБ. При достижении верхнего уровня напряжения в сети реле регулятора увеличивает сопротивление в цепи возбуждения и генератор удерживает его в пределах 13,июн.14,2 В. На обмотку реле контрольной лампы заряда подается фазное напряжение, и когда его величина составит 5,03.окт,4 В, этого хватит для размыкания контактов. Лампа тухнет, указывая, что все приборы питаются от генератора.
В генераторе модели 37.3701 при включении зажигания обмотка возбуждения питается через контрольную лампу, которая в это время горит. При вращении ротора на концах его фазных обмоток возникает напряжение, оно выпрямляется блоком дополнительных диодов, начинает питать обмотку возбуждения и подается на контрольную лампу заряда. Лампа горит от разности напряжений на клеммах «61» и «+» АКБ. С увеличением напряжения на выводе «30» указанная разность при работающем двигателе уменьшается и сводится к 0. Лампа тухнет, указывая, что все приборы питаются от генератора.
Иногда при проведении тюнинга или ремонта электрооборудования на модели 2105 до 1987 года выпуска ставят генератор от ВАЗ 2108 или 21053. И у машины сразу начинаются проблемы: то нет заряда, то лампа не горит. К лампе нужно подключить «+» бортового напряжения, а второй ее контакт, минуя реле, соединить с клеммой «61», тогда все встанет на свои места.
https://youtube.com/watch?v=QkFWsIQ1B3M
| Элемент / Действие | Описание / Назначение | Возможные неисправности и их признаки |
|---|---|---|
| Генератор (37.3701) | Преобразует механическую энергию вращения коленчатого вала в электрическую для питания электрооборудования и зарядки АКБ. | Неисправности: – Отсутствие зарядки АКБ (разряженная АКБ, тусклый свет фар). – Перезарядка АКБ (кипение электролита, запах сероводорода). – Посторонние шумы (гул, свист, стук). – Нестабильное напряжение в бортовой сети. |
| Реле-регулятор (Я112А, 121.3702) | Поддерживает постоянное напряжение в бортовой сети автомобиля независимо от оборотов двигателя и нагрузки. | Неисправности: – Отсутствие зарядки (низкое напряжение). – Перезарядка (высокое напряжение). – Нестабильное напряжение. Признаки: – Лампа контроля заряда горит постоянно или мигает. – АКБ быстро разряжается или перезаряжается. |
| Диодный мост (выпрямительный блок) | Преобразует переменный ток, вырабатываемый генератором, в постоянный. | Неисправности: – Пробой одного или нескольких диодов. Признаки: – Отсутствие зарядки или низкое напряжение. – Сильный нагрев генератора. – Лампа контроля заряда горит вполнакала или мигает. |
| Щеточный узел | Передает ток на обмотку возбуждения генератора через контактные кольца. | Неисправности: – Износ щеток. – Загрязнение или износ контактных колец. Признаки: – Отсутствие зарядки или низкое напряжение. – Лампа контроля заряда горит постоянно или мигает. – Искрение в районе щеток. |
| Обмотка возбуждения (ротор) | Создает магнитное поле, необходимое для выработки тока. | Неисправности: – Обрыв или короткое замыкание. Признаки: – Отсутствие зарядки. – Лампа контроля заряда горит постоянно. |
| Статорная обмотка | В ней индуцируется переменный ток. | Неисправности: – Обрыв или короткое замыкание. Признаки: – Отсутствие зарядки или низкое напряжение. – Сильный нагрев генератора. |
| Подшипники | Обеспечивают вращение ротора. | Неисправности: – Износ, разрушение. Признаки: – Посторонние шумы (гул, свист, стук) из генератора. – Люфт вала генератора. |
| Приводной ремень | Передает вращение от коленчатого вала к генератору. | Неисправности: – Слабое натяжение, износ, обрыв. Признаки: – Свист при работе двигателя. – Отсутствие зарядки. – Лампа контроля заряда горит. |
| Проводка и контакты | Соединяют генератор с АКБ, реле-регулятором и другими элементами электросистемы. | Неисправности: – Обрыв, окисление, плохое соединение. Признаки: – Отсутствие зарядки или нестабильное напряжение. – Нагрев проводов. – Лампа контроля заряда горит или мигает. |
| Лампа контроля заряда АКБ | Сигнализирует о наличии или отсутствии зарядки. | Неисправности: – Не горит при включении зажигания (перегорела лампа, обрыв цепи). – Горит постоянно при работающем двигателе (нет зарядки). – Горит вполнакала или мигает (недостаточная зарядка, неисправность диодного моста). |
Интересные факты
Вот несколько интересных фактов о схеме подключения и ремонте генератора ВАЗ 2105:
-
Система зарядки: Генератор ВАЗ 2105 использует систему зарядки на основе генератора переменного тока, который преобразует механическую энергию в электрическую. Он оснащен регулятором напряжения, который поддерживает стабильное напряжение на выходе, что предотвращает перезаряд аккумулятора и повреждение электрооборудования.
-
Простота ремонта: Генератор ВАЗ 2105 имеет достаточно простую конструкцию, что делает его ремонт доступным для большинства автолюбителей. Часто достаточно заменить щетки или подшипники, чтобы восстановить работоспособность устройства, что позволяет избежать дорогостоящей замены всего генератора.
-
Схема подключения: В схеме подключения генератора ВАЗ 2105 предусмотрены несколько ключевых элементов, таких как лампа контроля зарядки и предохранитель. Лампа контроля помогает водителю следить за состоянием системы зарядки: если она не гаснет при запуске двигателя, это может указывать на проблемы с генератором или его подключением.
https://youtube.com/watch?v=uObr5sDmknY
Частые неисправности и их диагностика
Генератор ВАЗ 2105, как и любое другое электрическое устройство, подвержен различным неисправностям, которые могут привести к его неэффективной работе или полной остановке. Знание типичных проблем и методов их диагностики поможет владельцам автомобилей своевременно выявлять и устранять неисправности, что в свою очередь продлит срок службы генератора и повысит надежность работы электрооборудования автомобиля.
-
Читайте также:
1. Неправильная зарядка аккумулятора
Одной из самых распространенных проблем является недостаточная или избыточная зарядка аккумулятора. Это может проявляться в виде постоянного разряжения аккумулятора или, наоборот, его перезарядки. Для диагностики этой неисправности необходимо использовать мультиметр для измерения напряжения на клеммах аккумулятора при работающем двигателе. Нормальное значение должно находиться в диапазоне 13,5-14,5 В. Если напряжение ниже, это может указывать на неисправность генератора или его регулятора напряжения. Если выше, то возможно, что регулятор напряжения требует замены.
2. Шумы и вибрации
При работе генератора могут возникать посторонние шумы или вибрации, что также указывает на возможные неисправности. Причинами могут быть износ подшипников, неправильная установка или повреждение крепежных элементов. Для диагностики необходимо внимательно прослушать генератор на предмет необычных звуков, а также проверить состояние подшипников, вращая шкив вручную. Если подшипники изношены, их следует заменить.
3. Перегрев генератора
Перегрев генератора может быть вызван несколькими факторами, включая перегрузку электрической системы автомобиля или неисправность в системе охлаждения. Для диагностики необходимо проверить состояние проводки, а также убедиться, что генератор не заблокирован посторонними предметами. Также стоит обратить внимание на состояние ремня привода генератора: он не должен быть слишком тугим или, наоборот, слишком слабым.
4. Проблемы с проводкой
Неисправности в проводке, такие как обрывы или короткие замыкания, могут привести к неправильной работе генератора. Для диагностики необходимо визуально осмотреть все соединения и провода, а также использовать мультиметр для проверки целостности цепей. Особое внимание стоит уделить местам соединений и клеммам, так как именно там чаще всего возникают проблемы.
5. Неисправность диодов
-
Читайте также:
Диоды в генераторе отвечают за преобразование переменного тока в постоянный. Если один или несколько диодов выходят из строя, это может привести к снижению выходного напряжения или его отсутствию. Для диагностики необходимо снять генератор и проверить диоды с помощью тестера. Если они не проводят ток в одном направлении, их следует заменить.
Знание этих распространенных неисправностей и методов их диагностики поможет владельцам ВАЗ 2105 поддерживать генератор в исправном состоянии и избегать серьезных поломок в будущем. Регулярное техническое обслуживание и внимательное отношение к работе электрооборудования автомобиля — залог его надежности и долговечности.
Вопрос-ответ
Как подключить провода к генератору ВАЗ 2105?
Электрические провода по цветовой маркировке к генератору ВАЗ 2105 подключаются следующим образом: жёлтый от разъёма «85» реле подключается на клемму «1» генератора, оранжевый соединяют с клеммой «2», два розовых на клемму «3».
Какой провод идет на возбуждение генератора ВАЗ 2105?
Голубой — возбуждение генератора. Коричневый или чёрный — масса (идёт на кузов, двигатель, монтажный блок).
Как проверить живой генератор или нет?
Нужно запустить двигатель и включить фары ближнего света. Как и в первом случае, нужно предварительно снять минусовую клемму с аккумулятора. Если фары дают ровный стабильный свет, а такт мотора не сбивается, то генератор работает нормально.
Сколько должен выдавать генератор на ВАЗ 2105?
В норме оно должно быть 13,5-14 Вольт. Напряжение более 14,3 Вольт говорит, что генератор работает на износ.
Советы
СОВЕТ №1
Перед началом работы с генератором ВАЗ 2105 обязательно отключите аккумулятор. Это предотвратит случайное короткое замыкание и обеспечит вашу безопасность во время ремонта.
СОВЕТ №2
При разборке генератора старайтесь запоминать порядок снятия деталей или делайте фотографии. Это поможет вам избежать путаницы при сборке и гарантирует, что все элементы будут установлены на свои места.
СОВЕТ №3
Используйте только оригинальные или качественные запчасти для замены. Это обеспечит надежность работы генератора и продлит его срок службы, а также снизит риск повторных поломок.
-
Читайте также:
СОВЕТ №4
После завершения ремонта проверьте работу генератора на холостом ходу и под нагрузкой. Убедитесь, что он выдает необходимое напряжение и не издает посторонних звуков, что свидетельствует о правильной сборке и отсутствии неисправностей.
