Замена ремня ГРМ на ВАЗ 21099 инжектор — важная процедура, требующая внимательности и знаний. В статье рассмотрим процесс замены ремня ГРМ, советы специалистов, список необходимых запчастей и рекомендации от производителя. Правильная замена ремня ГРМ продлит срок службы автомобиля и обеспечит надежную работу, предотвращая серьезные поломки двигателя.
Разборка: часть 1
Замена ремня ГРМ на автомобилях ВАЗ — это не слишком сложная задача, однако, как и любая работа с двигателем, она требует внимательности, аккуратности и терпения. Ошибки могут привести к необходимости обращения к специалисту, и легким испугом вам не обойтись. Вот список необходимых деталей:
- Зубчатый ремень.
- Водяной насос (помпа) с прокладкой.
- Натяжной ролик.
- Шпилька ролика.
- Шестерня ГРМ для моделей ВАЗ 2108-99.
- Автогерметик.
Также вам потребуется помощник.
В первую очередь, переведите рычаг переключения передач в нейтраль, установите автомобиль на ручной тормоз, откройте капот и подложите противооткатные упоры под задние колеса. Затем достаньте из багажника домкрат, инструменты и запасное колесо. После этого можно начинать.
- Сначала отсоедините клемму «-» от аккумулятора.
- На левой передней части двигателя расположена черная пластиковая крышка ремня ГРМ — открутите три болта и снимите ее.
- Под крышкой вы увидите шестерню распределительного вала с надетым на нее ремнем. Обратите внимание на положение ремня: если он смещен ближе к двигателю, возможно, шпилька натяжного ролика погнута, и ее нужно будет заменить.
- Далее необходимо снять ремень генератора. Это делается просто: ослабьте верхний стопорный болт и сдвиньте генератор к двигателю. Натяжение ремня уменьшится, и его можно будет снять одним движением.

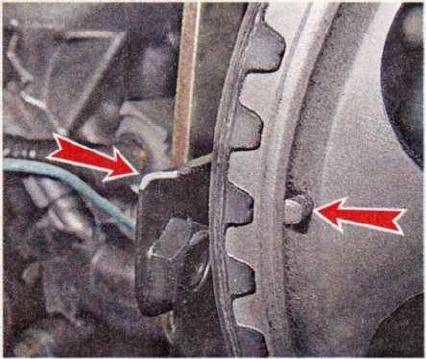

- Теперь нужно выставить распределительный вал по меткам. Для этого найдите корпус сцепления (он находится справа от мотора) и, глядя в окошко на корпусе, поворачивайте коленчатый вал за шкив до тех пор, пока метка на маховике не совпадет с меткой на корпусе сцепления.
Замена ремня ГРМ на автомобиле ВАЗ 21099 инжектор — это важная процедура, требующая внимательности и аккуратности. Эксперты рекомендуют начинать с подготовки рабочего места и необходимых инструментов. Важно отключить аккумулятор и снять защитный кожух. Далее следует установить двигатель в верхнюю мертвую точку, чтобы избежать повреждений.
При снятии старого ремня необходимо обратить внимание на состояние натяжного ролика и помпы: если они изношены, их также стоит заменить. Установка нового ремня должна производиться с соблюдением всех меток, чтобы обеспечить правильную синхронизацию. После завершения работы рекомендуется проверить натяжение ремня и провести тест-драйв, чтобы убедиться в отсутствии посторонних звуков и вибраций. Правильная замена ремня ГРМ обеспечит надежную работу двигателя и продлит срок его службы.
https://youtube.com/watch?v=GLGtAc48JHE
Дальнейшие шаги
Если метки совпали, значит, поршень первого цилиндра находится в самом верхнем положении. Это крайне важно для того, чтобы правильно отрегулировать газораспределительный механизм при установке нового ремня. Кроме того, необходимо убедиться в том, что метка на шестерне ГРМ совпадает с планкой на кожухе.
- После выставления меток отпускаем натяжной ролик, ослабив гайку, и отводим его в сторону.
- Снимаем ремень с шестерни распредвала. Теперь полному снятию его мешает только шкив коленчатого вала, который приводит в действие генератор.
- Ослабляем гайки правого переднего колеса, поднимаем машину домкратом, снимаем колесо.
- Подставляем снятое и приготовленное запасное колеса под машину — если сорвет домкрат, это спасет вам жизнь. Поворачиваем рулевое колесо вправо до упора.
- Залезаем под правую колесную арку, откручиваем 3 болта крепления бокового защитного щитка и снимаем его.
- Для того чтобы снять шкив коленчатого вала с автомобиля, на котором установлен инжектор, необходимо одновременно отверткой удерживать маховик от проворачивания (через окошко в корпусе сцепления) и откручивать болт крепления шкива.

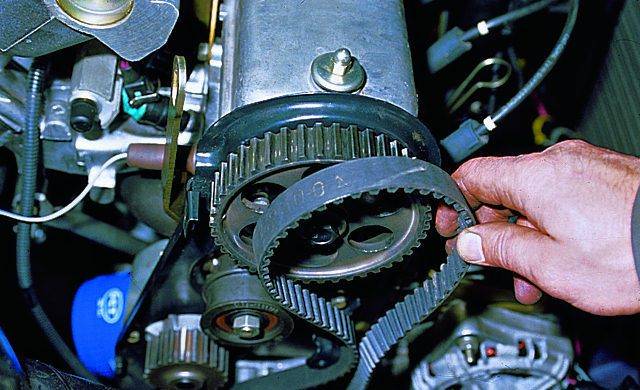

- Снимаем ремень ГРМ.
Примечания:
- после снятия ремня с шестерни распредвала ни в коем случае нельзя проворачивать коленчатый и распределительный валы, иначе поршни ударят по клапанам;
- если на автомобиле ВАЗ 21099 установлен карбюратор, то шкив коленвала можно удержать в одиночку.
| Этап замены | Описание действия | Важные нюансы и советы |
|---|---|---|
| Подготовка к работе | 1. Заглушите двигатель и дайте ему остыть. 2. Отсоедините минусовую клемму аккумулятора. 3. Поднимите переднюю часть автомобиля и установите на надежные опоры. 4. Снимите правое переднее колесо. 5. Снимите защиту картера двигателя (при наличии). |
Убедитесь, что автомобиль надежно зафиксирован. Используйте перчатки для защиты рук. |
| Демонтаж старого ремня | 1. Снимите ремень привода генератора. 2. Открутите болты крепления верхней и нижней крышек ремня ГРМ и снимите их. 3. Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия. Метки на шкивах коленвала и распредвала должны совпасть. 4. Ослабьте натяжной ролик ремня ГРМ. 5. Снимите старый ремень ГРМ. |
Крайне важно правильно выставить метки ГРМ! Ошибки приведут к серьезным повреждениям двигателя. Используйте ключ для проворачивания коленвала. Запомните или сфотографируйте положение меток. |
| Установка нового ремня | 1. Установите новый ремень ГРМ, начиная с коленвала, затем натяжной ролик, помпу и распредвал. 2. Убедитесь, что метки ГРМ по-прежнему совпадают. 3. Натяните ремень ГРМ с помощью натяжного ролика. Проверьте натяжение: ремень должен прокручиваться на 90 градусов между шкивами, но не более. 4. Затяните болт натяжного ролика. 5. Проверните коленвал на два полных оборота и снова проверьте совпадение меток ГРМ и натяжение ремня. |
Используйте только качественный ремень ГРМ и натяжной ролик. Не перетягивайте ремень, это может привести к быстрому износу подшипников помпы и натяжного ролика. |
| Сборка и проверка | 1. Установите на место нижнюю и верхнюю крышки ремня ГРМ. 2. Установите ремень привода генератора. 3. Установите защиту картера двигателя (при наличии). 4. Установите правое переднее колесо. 5. Опустите автомобиль. 6. Подсоедините минусовую клемму аккумулятора. 7. Запустите двигатель и дайте ему поработать на холостом ходу, прислушиваясь к посторонним шумам. |
После запуска двигателя внимательно прислушайтесь к работе двигателя. Любые необычные шумы могут указывать на неправильную установку. |
Интересные факты
Вот несколько интересных фактов о замене ремня ГРМ на автомобиле ВАЗ 21099 с инжекторным двигателем:
-
Точная синхронизация: Ремень ГРМ отвечает за синхронизацию работы коленчатого и распредвала. Неправильная установка или износ ремня могут привести к серьезным повреждениям двигателя, таким как загиб клапанов. Поэтому важно следовать инструкции по замене и использовать специальные метки.
-
Регулярная замена: Рекомендуется заменять ремень ГРМ каждые 60 000 – 100 000 км пробега или каждые 5 лет, в зависимости от того, что наступит раньше. Это поможет избежать неожиданных поломок и дорогостоящего ремонта.
-
Комплексная замена: При замене ремня ГРМ также стоит обратить внимание на замену натяжного и обводного роликов, а также водяного насоса, если он приводится в движение тем же ремнем. Это позволит избежать повторной разборки двигателя в ближайшем будущем и повысит надежность работы системы.
https://youtube.com/watch?v=dVzgvc5JLDk
Читайте также:
Установка водяного насоса и натяжного ролика
Завод-изготовитель рекомендует производить замену ремня ГРМ одновременно с водяным насосом и натяжным роликом. Также, в случае значительного износа, следует заменить шестерню распределительного вала.
Чтобы выполнить замену водяного насоса, необходимо выполнить следующие шаги:
- Слить охлаждающую жидкость в подходящую емкость.
- Открутить шестерню распредвала, удерживая ее с помощью отвертки, вставленной в отверстие шестерни и упертой в гайку, которая крепит заднюю крышку.
- Снять шестерню.
- Открутить гайку и четыре болта, которые крепят заднюю крышку, и отодвинуть ее в сторону.
- Извлечь старый насос, потянув его отверткой за зубчатый шкив.
- Установить новый насос вместе с прокладкой.
- Собрать все в обратном порядке.
- Залить тосол.
Замена водяного насоса не является обязательной, если вы готовы снова разбирать всю конструкцию в случае, если старый насос начнет течь.
Натяжной ролик необходимо менять обязательно, так как внутри него находятся смазанные подшипники. Их ресурс рассчитан на то, что смазка закончится примерно через 50 000 километров пробега. После этого подшипники могут начать выходить из строя.
Для замены старого ролика нужно открутить гайку и снять его со шпильки. За роликом находится шайба, которую не следует терять, так как в магазинах они встречаются довольно редко. После этого можно установить новый ролик и закрепить его на оси.
Окончательная установка
Пора устанавливать новый ремень.
- Сначала пропускаем его под шестерней коленвала.
- Затем надеваем ремень ГРМ на шестерню распредвала.
- Потом задеваем его за зубчатый шкив водяного насоса и пропускаем справа от ролика.
- Прикручиваем шкив коленчатого вала.
- Надеваем ремень генератора и натягиваем его.
- Затягиваем гайку ролика, тем самым регулируя натяжение зубчатого ремня ГРМ.
Важно не поворачивать распредвал и коленвал, пока ремень не установлен. Для затяжки ролика существует специальный ключ. Если у вас его нет, можно вставить 2 подходящих по диаметру шурупа в маленькие отверстия на лицевой стороне ролика и с помощью отвертки зафиксировать его, пока идет затяжка.

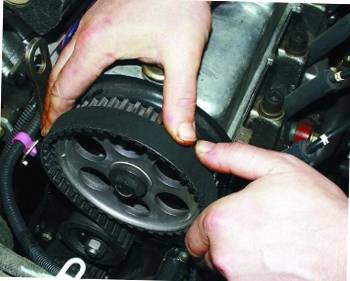

Правильное натяжение ремня можно определить, попытавшись повернуть его на 90 градусов со стороны, противоположной шкиву помпы. Если после приложения некоторого усилия он поворачивается, значит, все правильно. Если не поворачивается или поворачивается больше, чем на 90 градусов, значит, нужно регулировать натяжение заново.
-
Читайте также:
Теперь остается провернуть несколько раз коленчатый вал за его шкив, чтобы убедиться, что все метки совпадают. И если это так, то прикрутить боковой щиток, защитную крышку и колесо на положенные им места. А если метки не совпадают, необходимо снять ремень и отрегулировать все заново.
На этом замена ремня ГРМ на автомобиле ВАЗ 21099 завершена.
https://youtube.com/watch?v=fTGdxsWmRBE
Проверка и регулировка зазоров клапанов
Перед тем как приступить к замене ремня ГРМ на автомобиле ВАЗ 21099 инжектор, необходимо проверить и отрегулировать зазоры клапанов. Это важный этап, который поможет избежать проблем с работой двигателя после установки нового ремня.
Для начала, убедитесь, что двигатель холодный. Работать с горячим двигателем небезопасно и может привести к травмам. Также подготовьте необходимые инструменты: ключи, щупы для измерения зазоров, отвертки и, возможно, динамометрический ключ.
Следующий шаг — снять крышку клапанов. Для этого открутите болты, удерживающие крышку, и аккуратно снимите ее, чтобы не повредить прокладку. После этого вы получите доступ к клапанам и их механизмам.
Теперь необходимо установить поршень первого цилиндра в верхнюю мертвую точку (ВМТ). Это можно сделать, вращая коленчатый вал с помощью ключа на шкиве. Убедитесь, что метки на шкиве и корпусе совпадают. Когда поршень находится в ВМТ, оба клапана первого цилиндра должны быть закрыты.
С помощью щупа измерьте зазоры между кулачками распредвала и толкателями клапанов. Для инжекторного двигателя ВАЗ 21099 зазор должен составлять 0,15-0,25 мм для впускных клапанов и 0,25-0,35 мм для выпускных. Если зазоры не соответствуют указанным значениям, их необходимо отрегулировать.
Регулировка зазоров осуществляется с помощью регулировочных шайб. Для этого нужно снять толкатель клапана, заменить шайбу на нужную толщину и установить все обратно. После регулировки повторно проверьте зазоры, чтобы убедиться, что они находятся в пределах нормы.
После завершения всех манипуляций с клапанами, установите крышку клапанов на место, предварительно проверив состояние прокладки. Если она повреждена, рекомендуется заменить ее на новую, чтобы избежать утечек масла.
Теперь, когда зазоры клапанов отрегулированы, можно переходить к следующему этапу — замене ремня ГРМ. Правильная регулировка зазоров поможет обеспечить стабильную работу двигателя и предотвратить его повреждение в будущем.
Вопрос-ответ
Как ведет себя машина при неисправном ремне ГРМ?
При его появлении нужно задуматься, как поменять ремень ГРМ. Его ослабление приводит к неполному сгоранию топливовоздушной смеси в цилиндре. Процесс продолжается в выхлопной системе, из-за чего и возникает дым. Посторонние звуки, шумы, щелчки, хлопки со стороны мотора.
Что будет, если при установке ремня ГРМ ошибиться на один зуб?
Главный симптом — ухудшение динамики, особенно на низких оборотах. Машина как будто «тормозит» при нажатии на газ. Смещение нарушает синхронность открытия и закрытия клапанов: фазы сбиваются, топливо сгорает неэффективно, мотор теряет отклик.
Что нужно менять вместе с ремнем ГРМ?
Именно привод, поскольку вместе с ремнем нужно менять натяжной и поддерживающие (если они есть) ролики. Часто рекомендуют заменить и насос охлаждающей жидкости (помпу). Это стоит сделать, если есть признаки ее неисправности: люфт вала, подтекание охлаждающей жидкости или срок эксплуатации перевалил за сто тысяч км.
Как понять, что ремню ГРМ пора менять?
Появление густого выхлопа. Растянувшийся ГРМ не позволяет сформироваться оптимальной рабочей смеси, пропорции воздуха и топлива нарушены. Дым становится очень густым, приобретает выраженный запах солярки или бензина. Появление подтеков под кожухом, закрывающим ремень ГРМ.
Советы
СОВЕТ №1
Перед началом замены ремня ГРМ обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем содержатся важные инструкции и рекомендации, которые помогут избежать ошибок в процессе замены.
СОВЕТ №2
Обязательно проверьте состояние натяжного ролика и помпы. Если они изношены или имеют признаки повреждений, замените их одновременно с ремнем ГРМ, чтобы избежать повторной разборки в ближайшем будущем.
СОВЕТ №3
При установке нового ремня ГРМ следите за правильной установкой меток на шестернях. Неправильная установка может привести к серьезным повреждениям двигателя, поэтому уделите этому этапу особое внимание.
-
Читайте также:
СОВЕТ №4
После завершения замены ремня ГРМ, запустите двигатель и дайте ему поработать несколько минут. Затем проверьте, нет ли посторонних звуков и утечек масла. Это поможет убедиться, что все установлено правильно.
