Простая балансировка карданного вала

Балансировка карданного вала — ключевой процесс, влияющий на безопасность и долговечность автомобиля. Полноценная балансировка возможна только с использованием специализированного оборудования, что затрудняет её выполнение в домашних условиях. В этой статье рассмотрим основные аспекты балансировки карданного вала и предложим советы для самостоятельного ремонта, что поможет избежать ошибок.

Терминология

Эксперты в области автомобильной техники подчеркивают важность простой балансировки карданного вала для обеспечения надежной работы трансмиссии. Правильная балансировка снижает вибрации, что, в свою очередь, увеличивает срок службы компонентов автомобиля и улучшает комфорт при вождении. Специалисты отмечают, что даже небольшие дисбалансы могут привести к серьезным повреждениям, поэтому регулярная проверка и балансировка карданного вала являются необходимыми мерами профилактики. Кроме того, современные технологии и оборудование позволяют проводить эту процедуру быстро и эффективно, что делает ее доступной для большинства автосервисов. В результате, владельцы автомобилей могут быть уверены в надежности и безопасности своих транспортных средств.

Важные термины:

1. Дисбаланс — это несоответствие оси вращения объекта его главной оси инерции. Неуравновешенность вращающихся частей карданных валов или других роторов вызывает вибрацию, которая может привести к усталостным трещинам в креплении кардана и, в конечном итоге, к разрывам. Резьбовые соединения, испытывающие вибрационные нагрузки, со временем ослабевают и могут раскручиваться, что создает риск аварии, когда кардан может упасть во время движения. Вибрация также негативно влияет на водителя, вызывая быструю утомляемость и отвлекая от оценки дорожной обстановки, что увеличивает вероятность ДТП.

2. Главная ось инерции вала — это ось симметрии, проходящая через его центр масс.

3. Балансировка карданных валов — процесс устранения дисбалансов, заключающийся в перемещении главной оси инерции так, чтобы она совпадала с осью вращения.

Интересные факты

Вот несколько интересных фактов о простой балансировке карданного вала:

1. Влияние на производительность: Неправильная балансировка карданного вала может привести к вибрациям, которые не только ухудшают комфорт вождения, но и могут вызвать преждевременный износ других компонентов трансмиссии и подвески. Правильная балансировка помогает увеличить срок службы автомобиля и улучшить его производительность.

2. Методы балансировки: Существует несколько методов балансировки карданных валов, включая статическую и динамическую балансировку. Статическая балансировка выполняется в неподвижном состоянии, в то время как динамическая балансировка требует вращения вала на специальном оборудовании, что позволяет выявить и устранить дисбаланс при различных скоростях.

3. Технологические достижения: Современные технологии, такие как использование компьютерного моделирования и специализированных балансировочных станков, значительно упростили процесс балансировки карданных валов. Это позволяет достигать высокой точности и сокращать время на обслуживание, что особенно важно для производственных предприятий и сервисных центров.

Виды балансировки

Виды балансировки:

1. Статическая. Применяется для определения и устранения неуравновешенности ротора без учета сил, возникающих при вращении. Для статического уравновешивания ротора, нужно центр его тяжести сместить так, чтобы ось вращения проходила через него. Применяют для дискообразных роторов с соотношением длины к диаметру не более 1/4. Эта балансировка проводится в одной плоскости коррекции и не подходит для карданной передачи.
2. Моментальная. Для выполнения этой балансировки определяется и уменьшается главный момент дисбаланса вала, который и является показателем моментной неуравновешенности этого ротора. Такую операцию делают как минимум в двух плоскостях коррекции.
3. Динамическая. Включает в себя статическую и моментальную. Используется для длинных роторов. Лучше всего подходит для балансировки карданных валов. Поэтому балансировка кардана делается на оборудовании, использующем этот способ.

При наблюдении за процессом балансировки на стенде невозможно понять, какой способ используется. Работа всех стендов выглядит одинаково – вал проворачивается, а дисплей показывает место и величину дисбаланса.

Разборка и сборка кардана

Чтобы избежать балансировки карданного вала после ремонта, отметьте положение валов относительно друг друга. При сборке кардана обязательно совмещайте эти метки. Подробности можно найти в видео.

Если вы не отметили расположение частей карданного вала перед разборкой, устранить вибрацию поможет другое видео.

Как снять кардан Ваз-классика с автомобиля.

Когда необходима балансировка кардана

Случаи, в которых необходима балансировка кардана:

1. При переделке карданного вала (укорочение, удлинение и т. п.).
2. После устранения значительной деформации кардана, являющейся следствием, например, сильного удара.

Причины вибрации карданной передачи

Причины могут быть следующими:

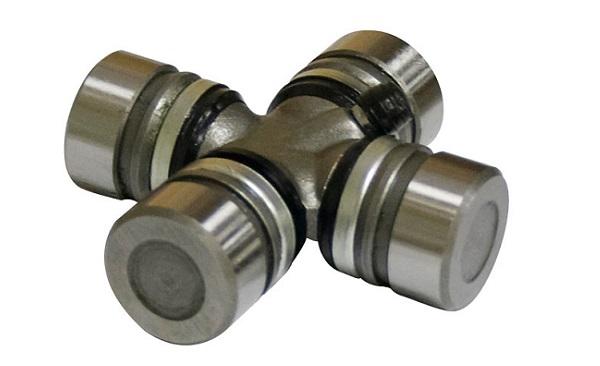

1. Избыточный люфт в подшипниках крестовин. Для устранения проблемы необходимо заменить вышедшую из строя крестовину.
2. Утрата подвижности игольчатых подшипников крестовин из-за коррозии. Этот дефект можно выявить, отсоединив крепление хотя бы одного конца карданной передачи от фланцев трансмиссии и попытавшись отвести освободившийся конец в сторону.
3. Глубокие трещины в эластичной муфте. Решение — замена детали.
4. Несоосность крестовин, возникшая после модификации карданного вала или неправильной сборки узла с двумя крестовинами и шлицевым соединением. Для ремонта необходимо восстановить соосность шарниров.
5. Ослабление крепления фланцев карданного вала и редуктора моста.
6. Раскручивание гайки, соединяющей фланец с хвостовиком редуктора.
7. Неисправность подвесного подшипника.
8. Чрезмерный люфт шлицевого соединения.
9. Деформация трубы карданной передачи.

Вибрация любого агрегата может передаваться по кузову, поэтому точно определить источник проблемы сложно. Если вы заметили гул и дрожание пола в салоне, начните с проверки подушек двигателя, коробки передач и их креплений.

Балансировка карданных валов без оборудования

Даже не сомневайтесь, что описанная ниже балансировка кардана не заменит аналогичный ремонт с использованием специального оборудования:

1. Из листовой стали толщиной около двух миллиметров вырежьте прямоугольник массой приблизительно 30 г.
2. Приготовьте пластиковый или металлический хомут для крепления груза к трубе кардана.
3. Используя смотровую яму или эстакаду, доберитесь до карданной передачи и мелом нанесите на нее через одинаковые промежутки 4 поперечные метки. Они будут соответствовать сечениям для проверки карданного вала.
4. Оберните грузик наждачной бумагой абразивом наружу и прикрепите его хомутом в любом сечении карданной передачи. Наждачку нужно использовать, чтобы груз во время движения автомобиля не выскользнул из-под хомута.
5. Садитесь за руль и выезжайте на ровную дорогу. Проехав по ней немного, определите, стала вибрация сильнее или ослабла.
6. Если усилилась, прикрепите груз диаметрально противоположно. Если же не стала меньше и после этого, также проверьте другие сечения карданной передачи.
7. Когда вибрация ослабнет, прикрепите на найденное место стальной прямоугольник большей массы. Утяжеляйте груз до полного подавления вибраций.
8. После исчезновения дисбаланса приварите груз к трубе карданного вала. Закончите ремонт окраской грузика и его посадочного места, особенно тщательно прокрасьте швы сварки.

Так как в этом способе для оценки интенсивности вибрации кардана не применяются никакие приборы, точность балансировки, конечно, очень низка. Поэтому использовать его в надежде получить отличный результат не следует. Он подойдет только в случае недоступности профессиональной балансировки кардана и избытка свободного времени.

Группа Компаний Рост – Профессиональный ремонт и балансировка карданных валов

Основы центровки Центровка карданного вала

Советы по профилактике проблем с карданным валом

Карданный вал является важным компонентом трансмиссии автомобиля, обеспечивая передачу крутящего момента от двигателя к колесам. Чтобы избежать проблем с карданным валом и продлить его срок службы, следует придерживаться нескольких простых рекомендаций.

Регулярная проверка состояния карданного вала

Первым шагом к профилактике является регулярная проверка состояния карданного вала. Важно обращать внимание на наличие трещин, коррозии или других повреждений. Также стоит проверить подшипники и крестовины на наличие люфта и износа. Если вы заметили какие-либо аномалии, лучше обратиться к специалисту для диагностики и ремонта.

Смазка карданного вала

Смазка карданного вала играет ключевую роль в его функционировании. Необходимо регулярно проверять уровень смазки и при необходимости добавлять ее. Используйте только рекомендованные производителем смазочные материалы, чтобы избежать повреждений. Обратите внимание на крестовины и подшипники, так как они требуют особого внимания и регулярной смазки.

Контроль за балансировкой

Балансировка карданного вала является важным аспектом, который не следует игнорировать. Неправильная балансировка может привести к вибрациям, что, в свою очередь, может вызвать преждевременный износ компонентов трансмиссии. Регулярно проверяйте балансировку карданного вала, особенно после замены или ремонта. Если вы заметили вибрации во время движения, это может быть признаком необходимости балансировки.

Избегайте перегрузок

Перегрузка автомобиля может негативно сказаться на состоянии карданного вала. Избегайте превышения допустимой нагрузки, указанной производителем. Это поможет предотвратить износ и повреждения, а также продлит срок службы карданного вала и других компонентов трансмиссии.

Профессиональное обслуживание

Регулярное профессиональное обслуживание автомобиля — это залог его надежности и безопасности. Обращайтесь к квалифицированным специалистам для проведения диагностики и обслуживания карданного вала. Профессионалы смогут выявить потенциальные проблемы на ранних стадиях и предложить необходимые меры по их устранению.

Своевременная замена изношенных деталей

Если вы заметили, что какие-либо детали карданного вала изношены или повреждены, не откладывайте их замену. Своевременная замена изношенных компонентов поможет избежать более серьезных проблем и затрат на ремонт в будущем. Следите за состоянием крестовин, подшипников и других элементов, чтобы обеспечить надежную работу карданного вала.

Следуя этим простым советам, вы сможете значительно снизить риск возникновения проблем с карданным валом и обеспечить его долгую и надежную работу. Помните, что профилактика всегда лучше, чем лечение, и регулярное внимание к состоянию вашего автомобиля поможет избежать серьезных поломок в будущем.

Вопрос-ответ

Как балансируются карданные валы?

Для балансировки карданного вала требуется специальный станок, который раскручивает вал до 3300 об/мин, а затем измеряет баланс. После того как точка баланса найдена, к одному концу вала приваривается грузик для устранения дисбаланса.

Как понять, что нужна балансировка кардана?

Вибрация – главный признак того, что карданному валу балансировка нужна в срочном порядке. Вибрация может проявляться при движении в режиме 50-70 км/час и усиливаться или уменьшаться при изменении скорости езды. Дополнительными признаками дисбаланса могут быть гул и прочие шумы из-под днища машины.

На каких оборотах балансируют кардан?

На каких оборотах выполняется ремонт? Данный тип работ для легковых машин и микроавтобусов производится на 3000 об/мин. Если речь идёт об автомобилях с высокооборотистыми двигателями (например, спортивных), то на 5000 об/мин.

Советы

СОВЕТ №1

Перед началом балансировки карданного вала убедитесь, что у вас есть все необходимые инструменты, такие как динамометрический ключ, уровень и специальные приспособления для балансировки. Это поможет избежать ошибок и повысит точность работы.

СОВЕТ №2

При снятии карданного вала с автомобиля обязательно пометьте его положение относительно фланца. Это поможет вам установить его обратно в том же положении, что может снизить вероятность возникновения вибраций после балансировки.

СОВЕТ №3

Если у вас нет опыта в балансировке карданного вала, рассмотрите возможность обращения к профессионалам. Неправильная балансировка может привести к повреждению трансмиссии и других компонентов автомобиля.

СОВЕТ №4

После завершения балансировки обязательно проведите тест-драйв автомобиля на различных скоростях. Это поможет выявить возможные проблемы и убедиться, что карданный вал работает корректно и без вибраций.
