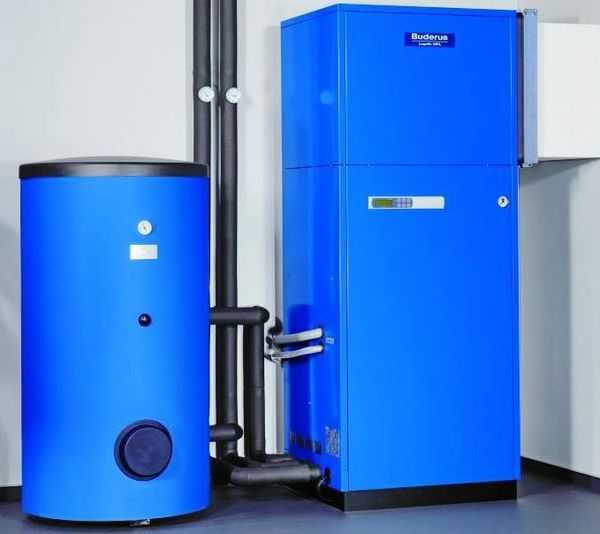

Принцип действия, виды и эффективность тепловых насосов

Тепловые насосы набирают популярность в системах отопления и горячего водоснабжения благодаря эффективному использованию альтернативных источников энергии: воздуха, воды и земли. В статье рассмотрим принцип действия тепловых насосов, их основные виды и эффективность. Это поможет читателям понять, как эти устройства могут снизить затраты на отопление и минимизировать негативное воздействие на окружающую среду. Знание работы тепловых насосов и их преимуществ позволит сделать осознанный выбор при организации отопления в доме.

Экскурс в прошлое

Впервые концепция работы теплового насоса была изложена Уильямом Томсоном, более известным как Лорд Кельвин, в 1852 году. Три года спустя австрийский инженер Петер Риттер фон Риттингер усовершенствовал эту идею и стал первым, кто спроектировал тепловой насос. Однако его практическое применение началось только через сто лет. В 1940-х годах Роберт Вебер начал разрабатывать тепловой насос в ходе экспериментов с морозильными камерами. Он внедрил тепловой насос в систему бойлера, что позволило ему обеспечить свой дом горячей водой.

Вебер также внес ряд улучшений, которые сделали возможным нагревание как воздуха, так и воды. Он организовал циркуляцию горячей воды через змеевик, который обдувался небольшим вентилятором. Это привело к созданию устройства, напоминающего современную тепловую пушку для обогрева помещений.

В дальнейшем Вебер сосредоточился на разработке теплового насоса, способного извлекать тепло из грунта, где температура остается стабильной на протяжении всего года. Устройство включало медные трубы, уложенные в землю, по которым циркулировал фреон, выполняющий функцию хладагента. При конденсации фреон отдавал тепло в систему отопления и снова возвращался в трубы для забора тепла из грунта. Змеевик с горячим хладагентом обдувался воздухом и распространялся по дому.

Настоящая потребность в тепловых насосах возникла в 1970-х годах, во время Арабского нефтяного эмбарго.

Эксперты в области энергетики отмечают, что тепловые насосы представляют собой эффективное решение для отопления и охлаждения помещений. Принцип их действия основан на переносе тепла из одного источника в другой, что позволяет использовать возобновляемые источники энергии, такие как воздух, вода или земля. Существует несколько видов тепловых насосов, включая воздух-воздух, воздух-вода и геотермальные насосы, каждый из которых имеет свои преимущества и недостатки.

По мнению специалистов, эффективность тепловых насосов значительно возрастает при правильном выборе и установке оборудования. Они способны обеспечить значительную экономию на энергозатратах, особенно в регионах с умеренным климатом. Однако для достижения максимальной эффективности важно учитывать особенности местного климата и тип здания. В целом, тепловые насосы становятся все более популярными благодаря своей экологичности и экономичности, что делает их привлекательным выбором для современных систем отопления и кондиционирования.

https://youtube.com/watch?v=lstoJ_juDe4

Принцип работы

Уже давно известно, что тепло передаётся самостоятельно от более горячего предмета к тому, что холоднее. Это было закреплено в одной из формулировок 2 закона термодинамики. Для того чтобы передать тепло в обратном направлении, требуется использовать теплоноситель и провести с ним определённые действия. Для этих целей и служит тепловой насос. Для его работы требуется энергия. Количество затрачиваемой энергии тем больше, чем больше разница температур между средами, которые участвуют в этом процессе.

Конструкция самого простого теплового насоса включает в себя 2 теплообменника. Один из них называется испаритель, а второй ─ конденсатор. В испарителе поддерживается температура ниже той среды, у которой отбирается тепло. В роли такой среды может быть вода, грунт, воздух и т. п. В результате тепло переходит к хладагенту, имеющему более низкую температуру.

Конденсатор имеет температуру выше температуры той среды, которой должно быть передано тепло. Этой средой, а точнее телом, является система отопления. Эта разница температур между испарителем и конденсатором обеспечивается благодаря хладагенту, который циркулирует между ними. Он может изменять своё фазовое состояния, переходить из жидкого состояния в газообразное в зависимости от уровня давления.

В роли хладагентов используются легкокипящие химические вещества, которые при определённом давлении в компрессоре переходят из жидкого в газообразное состояние и, наоборот. Компрессор в составе теплового насоса является основным потребителем электрической энергии. Если немного углубиться в теорию, то можно сказать следующее. Движение молекул в каком-либо веществе прекращается только при абсолютном нуле. Но если температура отлична от этого значения, то молекулы двигаются и у этой среды можно забрать тепло (кинетическая энергия) и переместить её в другое тело или среду.

Конечно, при этом должна быть совершена определённая работа, для которой требуется некоторая энергия. Если отбор совершается от слишком холодного тела, то вполне может оказаться так, что затраты энергии будут существенно больше количества тепла, которое обирается. Так, что нужно всегда помнить о существовании определённой границы, за которой использование теплового насоса становится нецелесообразным.

Большинство используемых сегодня теплонасосов являются парокомпрессионными. Есть также  такие разновидности, как

• Абсорбционные;
• Термоэлектрические;
• Электрохимические.

Работу тепловых насосов, как правило, характеризуют по величине коэффициента трансформации энергии (Ктр), который определяется по формуле:

Ктр = Твых / (Твых — Твх), где

Твых – температура на выходе насоса;

Твх – температура на входе насоса.

То есть, Ктр – это соотношение тепла, которое идёт в систему теплоснабжения, к энергии, которая тратится на обеспечение функционирования теплового насоса. В реальности коэффициент Ктр отличается от того, что рассчитывается по этой формуле. Разница равна величине коэффициента h, который учитывает энергетические потери и степень термодинамического совершенства. Энергия также расходуется на обеспечение работы запорной арматуры, насосов, управляющих схем и т. п.

На степень термодинамического совершенства влияют много параметров. Среди них можно выделить мощность компрессора, качество исполнения самого теплового насоса. Кроме того, влияние оказывают необратимые энергетические потери. Это энергетические потери на преодоление силы трения, потерь тепла в трубопроводах и соединениях, в механических и электрических двигателях. Стоит также отметить неидеальность процессов, происходящих в конденсаторе и испарителе. Хладагент в таких системах также имеет неидеальных теплофизические характеристики.

Основная часть энергии, потребляемой тепловым насосом, идёт на выполнение термодинамического цикла компрессора. Поэтому коэффициент преобразования, описанный выше, зависит от дельты температур в конденсаторе и испарителе. Уровень температуры на выходе в современных насосах изменяется в интервале 35─55 градусов Цельсия. Так, что их можно использовать в любых системах отопления. Диапазон мощности выпускаемых тепловых насосов находится в диапазоне 5─1000 кВт.

Интересные факты

Вот несколько интересных фактов о тепловых насосах:

1. Принцип работы: Тепловые насосы используют принцип обратимого цикла Карно, что позволяет им переносить тепло из одного места в другое. Они могут работать как на обогрев, так и на охлаждение, в зависимости от направления работы. Это делает их универсальным решением для климат-контроля в помещениях.

2. Эффективность: Тепловые насосы могут достигать коэффициента полезного действия (COP) выше 4, что означает, что на каждую единицу потребляемой электроэнергии они могут производить до 4 единиц тепла. Это делает их гораздо более эффективными по сравнению с традиционными системами отопления, такими как газовые котлы.

3. Виды тепловых насосов: Существует несколько типов тепловых насосов, включая воздух-воздух, воздух-вода, вода-вода и грунт-вода. Каждый из этих типов имеет свои преимущества и недостатки, в зависимости от климатических условий и специфики применения. Например, грунтовые тепловые насосы могут быть более эффективными в холодных климатах, так как температура грунта остается более стабильной по сравнению с воздухом.

https://youtube.com/watch?v=c6tgwl2jRnY

Виды тепловых насосов

Наиболее популярный метод классификации тепловых насосов заключается в определении типа среды, в которой расположен первичный контур, и откуда происходит забор тепла.

Согласно этой классификации можно выделить несколько категорий тепловых насосов:

• Грунт-вода или геотермальные насосы;
• Вода-вода или гидротермальные насосы;
• Воздух-вода или аэротермальные насосы;
• Воздух-воздух.

Все эти типы насосов функционируют по одному и тому же принципу. Тем не менее, среда, в которой они работают, влияет на конструктивные особенности и эффективность их работы.

Теперь давайте подробнее рассмотрим ключевые различия между этими установками.

Грунт-вода

В этом случае первичный контур укладывают в грунт на глубине 5─6 метров. Такая система предусмотрена, если теплообменник горизонтальный. Если контур делается вертикальный, то делают скважину на 100─150 метров.

При вертикальном размещении объем монтажных работ меньше. При горизонтальном теплообменнике требуется большая площадь, по которой распределяются трубы. На 1 тысячу ватт отдачи теплового насоса требуется 50 квадратных метров площади. Теплоносителем здесь является соляной раствор, который не замерзает при минусовых температурах.

https://youtube.com/watch?v=Jw7l_GnK02o

Вода-вода

Первичный контур устанавливается в естественном или искусственном водоёме, который может быть даже незамерзающей рекой или колодцем.

Труба с теплоносителем должна быть заложена на глубину около двух метров. Это важно для того, чтобы избежать повреждения коллектора при промерзании верхнего слоя земли. Поэтому выбор водоёма требует особого внимания. Процесс монтажа контура заключается в его «утоплении» на нужную глубину с использованием грузил. В качестве теплоносителя используется соляной раствор.

В данном случае установка проходит значительно легче, чем при использовании насосов грунт-вода. Таким образом, если поблизости есть водоём, система типа вода-вода станет оптимальным вариантом.

Воздух-вода

Эти системы во многом похожи на кондиционер, но больших размеров, и работающих в более широком температурном диапазоне. Первичный контур находится на улице в специальном коробе. Чтобы система была работоспособной в зимний период, часто систему вентиляции здания объединяют с внешний блоком теплового насоса.

В данном случае преимуществом является простота конструкции и монтажа. Но в северных широтах зимой эти установки неэффективны.

Воздух-воздух

В данном случае, как и в предыдущем типе насосов, источником тепла служит низкопотенциальная энергия воздуха. Принцип работы практически идентичен тому, что используется в кондиционерах. Основное отличие заключается в их назначении. Кондиционер в первую очередь предназначен для охлаждения воздуха, хотя способен и на обогрев. Тепловой насос, в свою очередь, ориентирован именно на нагрев воздуха.

От предыдущего типа насосов этот вариант отличается тем, что тепло передается не воде, а воздуху. Такие системы имеют низкую эффективность в зимний период.

Эффективность тепловых насосов и ограничения по использованию

Основная характеристика, по которой оценивается эффективность тепловых насосов, COP. Это расшифровывается, как coefficient of performance, что в переводе на русский означает коэффициентом преобразования теплоты. Для расчёта COP применяется следующая формула:

COP = Qc/A или COP = Qi*k/A, где

COP – оценочный коэффициент без размерности;

A ─ работа насоса, выраженная в Джоулях;

Qi ─ тепло, отбираемое теплоносителем из окружающей среды в Джоулях;

Qc – тепло, отдаваемое в систему отопления и/или ГВС в Джоулях;

K ─ коэффициент полезного действия.

По величине A можно оценить работу, совершаемую тепловым насосом для того, чтобы переместить тепло из ОС в систему. Работа зависит от того, насколько различаются температуры в конденсаторе и испарителе. В любом случае температура теплоносителя во внешнем контуре должна быть ниже, чем у среды. Тогда энергия будет свободно перемещаться к теплоносителю (например, циркулирующему соляному раствору).

Коэффициент COP равное трём, говорит о том, что работа теплового насоса в три раза меньше, чем переносимое тепло. Но это только в случае КПД равном 1, что соответствует только идеальному состоянию. В реальности он всегда меньше единицы. Поэтому важно, чтобы использовался более ёмкий источник низкопотенциальной тепловой энергии, который не охлаждается в процессе использования. То есть, запас тепла используемой среды был, как можно больше. Запас тепла рассчитывается по формуле

С*m*T, где

• С ─ теплоёмкость;
• m ─ масса;
• T ─ температура.

Рабочее тело в «горячей» части насоса представляет собой сжатый газ. В дальнейшем проводится его охлаждение до температуры ниже, чем у источника низкопотенциальной энергии. Газ, проходя через этот контур, нагревается и процесс запускается вновь. Так работает система в самом простом варианте. Но, чтобы увеличить эффективность работы тепловых насосов, в качестве переноса тепла используется вещество с большим значением теплоёмкости. В большинстве случаев водные растворы. А вот в компрессоре должно использоваться рабочее тело, которые сжимается при минимальных затратах энергии. В этом случае подходит газ. Чаще всего используется фреон.

КПД тепловых насосов при расчёте по стандартной методике превышает 1, чего не может быть в принципе. Получается, что тепловой насос производит энергии больше, чем потребляет. Но такие расчёты учитывают только электрическую энергию, а тепло грунта, воздуха, воды в расчёт не берётся. Для правильного расчёта должно быть учтено как затраченное электричество, так и тепло из среды, откуда оно отбирается. При этом на практике достаточно сложно оценить количество тепла, переносимого из среды с низкопотенциальной энергией.

Когда тепло из среды учтено, КПД в расчёте всегда будет меньше 1, как это и должно быть.

Помимо КПД для оценки эффективности используются степень термодинамического совершенства и коэффициент COP.

Чаще всего используется COP, показывающий во сколько раз переданное тепло выше, чем работа, затраченная на перенос этого тепла. В современных моделях тепловых насосов COP находится на уровне 3─5. По степени термодинамического совершенства можно оценить приближённость тепловой цикл в насосе к идеальному варианту.

Преимущества и недостатки

Тепловые насосы продолжают развиваться и находят широкое применение как в частных домах, так и на промышленных объектах. С каждым годом растет число установок тепловых насосов, что связано с их экономической эффективностью и надежностью. Однако, несмотря на множество преимуществ, у них есть и некоторые недостатки.

Начнем с положительных сторон тепловых насосов:

• Полностью автоматизированная работа;
• Снижение затрат на обслуживание системы;
• Отсутствие загрязнения окружающей среды (нет выбросов от сгорания) и токсичных веществ;
• Легкость интеграции с традиционными электрическими и газовыми котлами;
• Высокий уровень пожарной безопасности.

Теперь рассмотрим недостатки тепловых насосов:

• Значительные первоначальные инвестиции в оборудование и установку, которые могут составлять от 3 до 10 тысяч долларов США в зависимости от типа насоса;
• В зимний период (при температурах ниже -15 градусов Цельсия) большинство насосов теряет свою эффективность;
• Эффективность отопления с использованием тепловых насосов будет высокой только в системах с теплоносителем, обладающим высокой теплоемкостью.

Важно отметить, что срок окупаемости тепловых насосов составляет от 4 до 9 лет. Срок службы таких систем достигает 20 лет, после чего может потребоваться капитальный ремонт. Стоимость оборудования может снизиться только при значительном увеличении его использования. Основные направления развития включают горячее водоснабжение и отопление в частном секторе. Существуют системы, которые объединяют тепловой насос с геотермальными источниками, которые могут быть как естественными, так и искусственными.

Перспективным направлением является также интеграция тепловых насосов с существующими системами централизованного отопления и горячего водоснабжения. Например, в дом может поступать вода с низкой температурой, которая затем с помощью теплового насоса подогревается до необходимого уровня для отопления. Благодаря меньшей температурной разнице по сравнению с грунтом или водоемом, этот вариант демонстрирует более высокую эффективность.

Сравнение с другими системами отопления

Тепловые насосы становятся все более популярными в качестве альтернативы традиционным системам отопления, таким как газовые и электрические котлы, а также системы на основе жидкого топлива. Их эффективность и экономичность делают их привлекательным выбором для многих домовладельцев. В этом разделе мы рассмотрим, как тепловые насосы сравниваются с другими системами отопления по различным критериям.

Эффективность и КПД

Тепловые насосы обладают высоким коэффициентом полезного действия (КПД), который может достигать 300-400%. Это означает, что на каждую единицу электроэнергии, потребляемую насосом, он может вырабатывать от трех до четырех единиц тепла. В отличие от этого, традиционные газовые котлы имеют КПД около 90%, а электрические котлы — 100%. Таким образом, тепловые насосы могут быть более экономичными в долгосрочной перспективе, особенно в регионах с высокими ценами на энергоносители.

Экологичность

Тепловые насосы также более экологичны по сравнению с традиционными системами отопления. Они используют возобновляемые источники энергии, такие как воздух, вода или земля, что снижает выбросы углекислого газа и других загрязняющих веществ. В отличие от этого, газовые и жидкотопливные котлы сжигают ископаемые топлива, что приводит к выбросам парниковых газов и ухудшению качества воздуха.

Стоимость установки и обслуживания

Первоначальные затраты на установку теплового насоса могут быть выше, чем у традиционных систем отопления. Это связано с необходимостью установки дополнительных компонентов, таких как наружные блоки и системы распределения тепла. Однако, учитывая низкие эксплуатационные расходы и возможность получения субсидий на установку, тепловые насосы могут стать более выгодным вариантом в долгосрочной перспективе. Обслуживание тепловых насосов также обычно менее затратное, чем у газовых котлов, так как они имеют меньше движущихся частей и не требуют регулярной замены фильтров или чистки дымоходов.

Гибкость и универсальность

Тепловые насосы могут использоваться как для отопления, так и для охлаждения помещений, что делает их универсальным решением для климатических условий с изменяющимися температурами. В отличие от традиционных систем, которые обычно предназначены только для отопления, тепловые насосы могут легко переключаться между режимами, обеспечивая комфорт в любое время года.

Зависимость от внешних условий

Одним из недостатков тепловых насосов является их зависимость от внешних климатических условий. Эффективность воздушных тепловых насосов может снижаться при низких температурах, что может потребовать дополнительного источника тепла в холодные зимние месяцы. Однако современные модели тепловых насосов разрабатываются с учетом этих факторов и могут работать эффективно даже при отрицательных температурах.

В заключение, тепловые насосы представляют собой эффективную и экологически чистую альтернативу традиционным системам отопления. Несмотря на более высокие первоначальные затраты, их высокая эффективность, низкие эксплуатационные расходы и универсальность делают их привлекательным выбором для многих домовладельцев.

Вопрос-ответ

Как работает тепловой насос?

Тепловой насос работает по принципу переноса тепла из одного места в другое. Он использует хладагент, который при испарении поглощает тепло из окружающей среды (воздуха, воды или земли) и затем сжимается, что приводит к повышению температуры. После этого горячий хладагент передает тепло в систему отопления или горячего водоснабжения, а затем снова конденсируется и возвращается в начальное состояние для повторного цикла.

Какие существуют виды тепловых насосов?

Существует несколько основных видов тепловых насосов: воздух-воздух, воздух-вода, вода-вода и грунт-вода. Тепловые насосы воздух-воздух используют воздух как источник тепла и передают его в помещение. Воздух-вода забирает тепло из воздуха и передает его в водяную систему отопления. Вода-вода использует подземные источники воды, а грунт-вода извлекает тепло из земли, что делает его эффективным в холодных климатах.

Насколько эффективны тепловые насосы по сравнению с традиционными системами отопления?

Тепловые насосы могут быть значительно более эффективными, чем традиционные системы отопления, такие как газовые или электрические котлы. Их эффективность измеряется коэффициентом производительности (COP), который показывает, сколько тепла вырабатывается на единицу потребляемой энергии. В идеальных условиях тепловые насосы могут достигать COP 3-5, что означает, что на каждую единицу электроэнергии они могут производить 3-5 единиц тепла, что делает их экономически выгодными и экологически чистыми.

Советы

СОВЕТ №1

Перед выбором теплового насоса, тщательно изучите его виды и принцип действия. Существуют воздушные, водяные и геотермальные тепловые насосы, каждый из которых подходит для разных условий и климатов. Определите, какой тип будет наиболее эффективным для вашего региона и потребностей.

СОВЕТ №2

Обратите внимание на коэффициент производительности (COP) теплового насоса. Чем выше этот показатель, тем эффективнее устройство будет преобразовывать электроэнергию в тепло. Сравните COP различных моделей, чтобы выбрать наиболее экономичное решение.

СОВЕТ №3

Не забывайте о необходимости профессиональной установки теплового насоса. Неправильная установка может значительно снизить его эффективность и срок службы. Рекомендуется обращаться к сертифицированным специалистам для выполнения этой работы.

СОВЕТ №4

Регулярно проводите техническое обслуживание вашего теплового насоса. Это поможет избежать неожиданных поломок и продлит срок службы устройства. Следите за чистотой фильтров и проверяйте уровень хладагента, чтобы обеспечить его оптимальную работу.
