Принцип действия, монтаж, плюсы и минусы геотермального отопления для дома

Геотермальное отопление — это решение для обогрева жилых помещений, использующее тепло земли. Хотя технология пока не распространена в России, она имеет потенциал для повышения энергоэффективности и снижения затрат на отопление. В статье рассмотрим принцип действия геотермальных систем, их монтаж, а также основные плюсы и минусы, чтобы помочь читателям понять, как эта технология может быть применена в их домах и какие преимущества она предлагает.

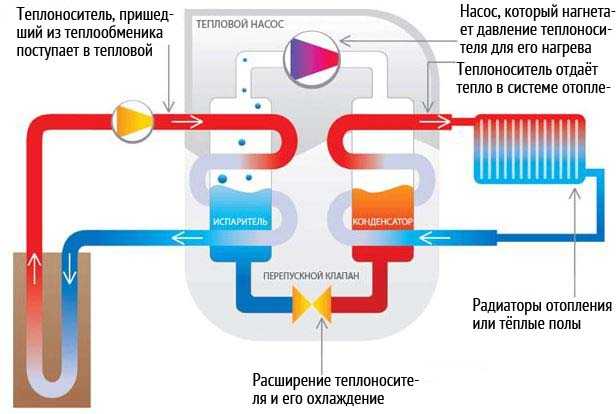

Принцип работы геотермального отопления дома

Принцип функционирования системы геотермального отопления напоминает работу холодильников или кондиционеров. В таких установках тепловая энергия извлекается из земли с помощью специализированного теплового насоса. Суть работы заключается в следующем: в помещении устанавливается сам насос, а в грунт опускается теплообменник, через который циркулирует теплоноситель. Подобные геотермальные системы отопления могут быть использованы не только в частных домах, но и в производственных помещениях.

Важно отметить, что в такой системе отопления на 1 кВт потребляемой электроэнергии можно получить 4─6 кВт тепловой энергии. В отличие от систем кондиционирования, где преобразование происходит в соотношении 1 к 1, геотермальное отопление при правильной реализации быстро окупается.

Температура грунта, в котором находится теплообменник, обычно колеблется в пределах 5─7 градусов. Благодаря свойствам газов изменять свою температуру при сжатии и расширении, такая низкая температура грунта преобразуется в нагретый теплоноситель, который вполне достаточен для отопления дома. После передачи тепла в системе отопления теплоноситель возвращается к исходному давлению и остывает ниже температуры грунта. Затем он снова поступает в теплообменник, где нагревается от земли. Этот процесс называется циклом Карно, и именно на этом принципе основано функционирование геотермального отопления.

Эксперты отмечают, что геотермальное отопление основывается на использовании тепла, находящегося в земле, что делает его одним из самых эффективных и экологически чистых способов обогрева домов. Система включает в себя установку теплообменников, которые извлекают тепло из грунта и передают его в систему отопления.

Среди преимуществ геотермального отопления выделяют его высокую энергоэффективность и низкие эксплуатационные расходы. Системы могут работать как на обогрев, так и на охлаждение, что делает их универсальными. Однако, монтаж таких систем требует значительных первоначальных инвестиций и может быть сложным в зависимости от геологических условий участка.

К недостаткам также относят необходимость наличия достаточного пространства для установки оборудования и возможные ограничения по глубине бурения. Тем не менее, многие эксперты считают, что долгосрочные выгоды от использования геотермального отопления перевешивают его недостатки, особенно в условиях растущих цен на энергоносители.

https://youtube.com/watch?v=TzXb8y_nwCs

Способы реализации геотермального отопления

Существует несколько вариантов реализации геотермального отопления дома. Основные отличия этих вариантов заключаются в расположении внешнего теплообменного контура. При этом внутренний контур во всех случаях используется одинаковый. Два основных способа реализации:

• С вертикальным теплообменником;
• С горизонтальным теплообменником.

Кроме того, существует вариант, когда теплообменник помещается в близлежащий водоём. Рассмотрим эти способы подробнее.


Интересные факты

Вот несколько интересных фактов о геотермальном отоплении:

1. Принцип действия: Геотермальное отопление использует тепло, которое накапливается в земле, на глубине от нескольких метров до нескольких десятков метров. Системы забирают это тепло с помощью специальных трубок, заполненных теплоносителем, который циркулирует и передает тепло в дом. Это позволяет значительно снизить затраты на отопление, особенно в регионах с холодным климатом.

2. Экологичность: Геотермальное отопление считается одним из самых экологически чистых способов обогрева. Оно использует возобновляемые источники энергии и значительно снижает выбросы углекислого газа по сравнению с традиционными системами отопления, работающими на ископаемых топливах.

3. Долговечность и экономия: Хотя первоначальные затраты на установку геотермальной системы могут быть высокими, она имеет долгий срок службы (до 50 лет для подземных компонентов и до 25 лет для насосов) и обеспечивает значительную экономию на счетах за отопление и охлаждение. В долгосрочной перспективе это может привести к значительной экономии средств.

https://youtube.com/watch?v=AMFvsws3sc4

Вертикальный теплообменник

На глубине около 100 метров от поверхности Земли температура грунта стабильно составляет примерно 10 градусов в течение всего года. Для того чтобы использовать эту тепловую энергию, осуществляется бурение скважин. Чтобы минимизировать воздействие на окружающий ландшафт, специалисты часто выбирают различные углы бурения из одной точки. В этих скважинах устанавливается внешний контур геотермальной системы, что позволяет эффективно извлекать тепло из земли. Этот метод является достаточно аккуратным и не наносит значительного ущерба территории вокруг дома. Однако для его реализации необходимо специализированное оборудование, так как требуется бурение глубоких вертикальных скважин.

Такой подход к организации геотермального отопления будет актуален, когда дом уже построен, а территория вокруг него обустроена. Глубина скважин может варьироваться от 70 до 200 метров в зависимости от характеристик геотермальной установки и геологических условий конкретного региона.

Эксперты предполагают, что срок службы таких установок составляет около 100 лет, однако на практике замена отдельных компонентов может потребоваться уже через 20─30 лет.

Если планируется создание вертикального теплообменника для извлечения тепловой энергии из подземных вод, то необходимо пробурить две скважины. Первая из них называется дебетовой, в ней с помощью насоса осуществляется забор воды. Эта вода передает тепло во внутреннем контуре, а затем сбрасывается во вторую скважину, известную как приемная. Среди недостатков таких систем с двумя скважинами можно отметить их низкую эффективность, так как значительное количество электроэнергии уходит на работу циркуляционного насоса. Тем не менее, такие геотермальные системы вполне подходят для организации теплых полов в доме.

Горизонтальный теплообменник

Как можно понять из названия, теплообменник в таких геотермальных установках для отопления дома укладывается горизонтально. Перед тем как это делать, нужно точно знать глубину промерзания земли в вашем регионе. Трубки теплообменника укладываются в траншеи, которые находятся ниже уровня промерзания земли. В этом случае требуется большое пространство для укладки теплообменника.

Так, для отопления дома площадью 250 квадратных метров потребуется уложить теплообменник на площади 600 «квадратов». А это целый дачный участок площадью 6 соток. Занимаемая площадь является главным минусом этого варианта. Если перед домом у вас довольно много места в виде лужайки с травой, то такой вариант подойдёт. А если там растут деревья, стоят теплицы и тому подобное, то этот вариант геотермального отопления для вас не подходит.

В случае установки геотермального отопления с горизонтальным теплообменником проводится большой объем земляных работ. Запомните, что трубки теплообменника не должны располагаться к деревьям ближе, чем на полтора метра.

Обычно этот вариант геотермальной установки используется в момент строительства. То есть, пока идёт строительство дома и на участке ещё ничего не благоустроено.

Лучше всего, если расчёты по строительству дома, организации отопления и благоустройству участка будут проводиться одновременно.

https://youtube.com/watch?v=rtbA4DwPgGc

Горизонтальный теплообменник в близлежащем водоёме

Это довольно необычная ситуация. Необходимо, чтобы дом находился на расстоянии не более 100 метров от водоёма. Водоём может быть как естественным, так и искусственным, но важно, чтобы он не замерзал до дна в зимний период. Именно на дне водоёма будет установлен горизонтальный контур теплообменника. Площадь водоёма должна составлять не менее 200 квадратных метров. Считается, что данный метод установки внешнего теплообменника является наиболее экономичным. Однако такие случаи расположения домов встречаются довольно редко. Если водоём является общественным, то укладка теплообменника может вызвать юридические сложности.

Явным преимуществом этого метода геотермального отопления является отсутствие необходимости в земляных работах. Тем не менее, не стоит думать, что установка теплообменника под водой осуществляется без трудностей. Возможно, потребуется получить разрешение от контролирующих органов на проведение таких работ. Тем не менее, этот вариант остаётся самым выгодным среди всех перечисленных.

Особенности

Стоит сказать о нескольких особенностях геотермальных систем отопления дома.

Отличие, например, от газового или электрического котла заключается в том, что здесь не требуется нагрев теплоносителя до высоких температур. Работа в низкотемпературном режиме обеспечивает меньшие энергетические затраты. Как известно, в системе отопления для компенсации низкой температуры теплоносителя используется увеличение поверхности радиатора. Чтобы этого не делать, рекомендуется использовать тёплые полы. Подобный вид отопления дома будет в этом случае более рациональным, поскольку тепло будет поступать сразу в зону обитания, а не в пространство под потолок помещения.

Кроме того, в актив тёплых полов стоит записать минимум потерь тепла. Величина тепловых потерь в основном зависит от дельты температур. В случае с низким температурным режимом геотермального отопления эти потери минимальны. Вторым существенным преимуществом тёплого пола является то, что происходит непосредственный нагрев самих конструкций дома (в этом случае пола). В случае с радиаторами нагретый воздух лишь немного охватывает остекление окон и часть близлежащей стены.

Преимущества и недостатки

Преимущества

• Практически неистощимый и надежный источник энергии;
• Производители таких систем утверждают, что отопление является бесплатным для владельца. Однако стоит помнить о расходах на электроэнергию. Тем не менее, это все равно обходится дешевле, чем традиционные системы отопления;
• Геотермальное отопление можно применять практически в любом регионе, за исключением северных;
• Установки геотермального отопления не выделяют вредных выбросов;
• Занимают немного пространства в доме (по размеру сопоставимы с холодильником);
• Есть возможность настройки работы установок как на обогрев, так и на охлаждение;
• При необходимости геотермальную систему можно интегрировать в отопление дома с газовым или электрическим котлом.

Недостатки

• Длительный срок возврата инвестиций;
• Высокие первоначальные затраты на покупку и установку системы геотермального отопления.

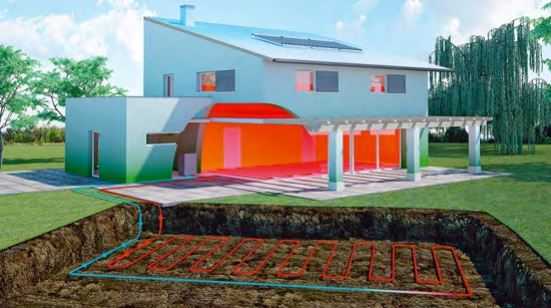

Расходы

Расходы на приобретение оборудования и его установку зависят в основном от мощности и фирмы-производителя. Что касается компании-производителя, то многие здесь руководствуются своими соображениями, а также рекомендациями знакомых. А вот мощность геотермальных установок выбирается в зависимости от площади отапливаемого помещения. В зависимости от мощности геотермальных установок для отопления дома можно обозначить следующий интервал цен:

• 4─5 кВт – от 3 до 7 тысяч $;
• 5─10 кВт – от 4 до 8 $;
• 10─15 кВт – от 5 до 10 $.

К указанным суммам следует добавить затраты на монтаж оборудования, которые составляют примерно 30 процентов от стоимости самой геотермальной установки. В результате получится совершенно неподъемная сумма для большинства населения в нашей стране. К тому же, срок окупаемости будет довольно большой. Утешаться придётся лишь тем, что теперь в расходах на отопление у вас небольшая сумма за электричество.

Для повышения эффективности геотермальных систем отопления их часто используют в качестве вспомогательных вместе с газовыми и электрическими котлами. А также существуют варианты, когда их строят в комплексе с несколькими теплообменниками. Специалисты говорят, что геотермальное отопление дома выгодно тогда, когда площадь отапливаемого помещения начинается от 150 квадратных метров. Тогда все затраты на покупку и монтаж оборудования окупятся через 8─10 лет.

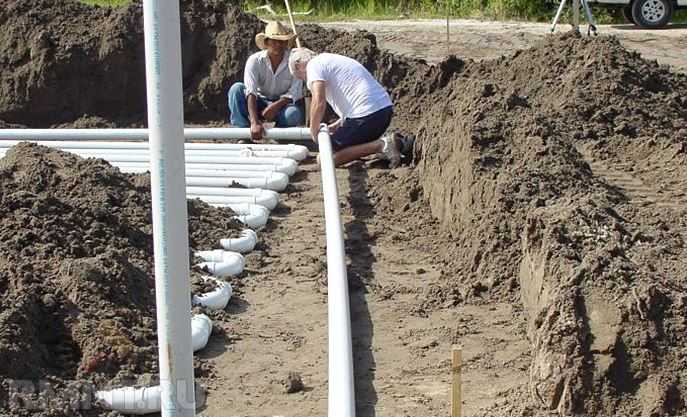

Геотермальное отопление дома своими руками

Если вы планируете установить геотермальное отопление в своем доме самостоятельно, рекомендуется приобрести все необходимые компоненты системы в готовом виде, включая внешний теплообменный контур. При самостоятельном монтаже геотермального отопления лучше выбирать горизонтальный теплообменник, который можно разместить как в земле, так и в водоёме. Вертикальный теплообменник установить самостоятельно будет затруднительно, так как для этого потребуется буровое оборудование и специальные навыки.

Тепловой насос представляет собой компактное устройство, которое не займет много места в вашем доме. По своим размерам он почти аналогичен традиционным твердотопливным котлам. Подключить внутренний контур к тепловому насосу можно без особых проблем. В целом, система будет организована так же, как и при использовании обычных источников энергии. Основная сложность при создании геотермального отопления своими руками заключается в монтаже внешнего контура теплообменника.

Если рядом с вашим домом есть водоём (в пределах 100 метров), установка внешнего контура значительно упростится. Глубина водоёма должна составлять не менее 3 метров, а площадь — более 200 квадратных метров. В этом случае главной проблемой станет получение разрешения на использование общественного водоёма. Если водоём находится в вашей собственности, процесс монтажа станет гораздо проще, и вы сможете временно откачать воду для удобства работ.

Трубы теплообменника укладываются по спирали и фиксируются в таком положении. Необходимо прорыть траншею от водоёма до дома, чтобы соединить тепловой насос с внешним контуром. После завершения всех земляных работ водоём заполняется водой, а контур — антифризом.

Если вы устанавливаете систему геотермального отопления на участке без жилого дома и сада, рекомендуется использовать горизонтальный теплообменник, который будет размещён в земле. Для среднего дома площадью 100 квадратных метров потребуется около 250─300 квадратных метров для теплообменника. Если же у вас есть участок с домом и садом, установка внешнего теплообменника может стать достаточно сложной задачей. В этом случае можно копать траншеи, избегая повреждения деревьев, и укладывать в них внешний контур. После завершения работ грунт можно вернуть на место. Как вы понимаете, этот процесс требует значительных усилий и времени.

Сравнение с другими системами отопления

Геотермальное отопление представляет собой уникальную систему, которая использует тепло, находящееся в земле, для обогрева жилых и коммерческих помещений. В отличие от традиционных систем отопления, таких как газовые, электрические или твердотопливные котлы, геотермальные системы обеспечивают более устойчивый и экономически эффективный способ поддержания комфортной температуры в доме.

При сравнении геотермального отопления с другими системами, важно учитывать несколько ключевых факторов: эффективность, стоимость установки и эксплуатации, а также воздействие на окружающую среду.

Эффективность: Геотермальные системы отопления обладают высокой эффективностью, что выражается в их коэффициенте производительности (COP). Этот показатель может достигать значений 4 и выше, что означает, что на каждую единицу потребляемой электроэнергии система может вырабатывать до 4 единиц тепла. В сравнении, традиционные газовые котлы имеют эффективность около 90-95%, а электрические обогреватели — 100%, но без возможности генерации дополнительного тепла. Таким образом, геотермальные системы обеспечивают значительно большую теплотворную способность при меньших затратах энергии.

Стоимость установки: Первоначальные затраты на установку геотермального отопления могут быть значительно выше, чем у традиционных систем. Это связано с необходимостью бурения скважин или прокладки трубопроводов для извлечения тепла из земли. Однако, несмотря на высокие стартовые инвестиции, геотермальные системы окупаются в течение нескольких лет благодаря низким эксплуатационным расходам и значительной экономии на счетах за отопление. В то время как газовые и электрические системы могут требовать регулярного обслуживания и замены, геотермальные системы, как правило, имеют более длительный срок службы и требуют минимального ухода.

Воздействие на окружающую среду: Геотермальное отопление является одним из самых экологически чистых способов обогрева. Оно использует возобновляемые источники энергии и не производит выбросов углекислого газа в атмосферу, в отличие от систем, работающих на ископаемых топливах. Это делает геотермальные системы более устойчивыми и менее вредными для экологии. В то время как традиционные системы отопления могут способствовать загрязнению воздуха и изменению климата, геотермальные технологии способствуют снижению углеродного следа и поддержанию устойчивого развития.

В заключение, геотермальное отопление предлагает ряд преимуществ по сравнению с традиционными системами, включая высокую эффективность, низкие эксплуатационные расходы и минимальное воздействие на окружающую среду. Однако первоначальные инвестиции могут быть значительными, и важно учитывать индивидуальные условия и потребности при выборе системы отопления для вашего дома.

Вопрос-ответ

В чём недостатки геотермального отопления дома?

Недостатки геотермальных систем. Более высокая первоначальная стоимость по сравнению с другими системами отопления, вентиляции и кондиционирования: стоимость установки геотермального теплового насоса является препятствием для некоторых. Однако благодаря удивительно высокой эффективности инвестиции могут окупиться всего за пять-десять лет.

Какое отопление безопаснее для частного дома?

Воздушное отопление: преимущества и недостатки. Топливом выступает газ или дизель. Это безопасная система без риска протечки и замерзания теплоносителя. Её легко включать и выключать, что идеально, если в доме живут не постоянно.

Советы

СОВЕТ №1

Перед установкой геотермального отопления проведите тщательное исследование вашего участка. Убедитесь, что у вас есть достаточно места для установки системы, а также оцените геологические условия, которые могут повлиять на эффективность работы системы.

СОВЕТ №2

Обратитесь к профессионалам для проектирования и монтажа системы. Геотермальное отопление требует специализированных знаний и навыков, поэтому важно доверить установку опытным специалистам, чтобы избежать возможных ошибок и обеспечить максимальную эффективность системы.

СОВЕТ №3

Рассмотрите возможность комбинирования геотермального отопления с другими источниками энергии, такими как солнечные панели. Это может повысить общую эффективность системы и снизить затраты на отопление в долгосрочной перспективе.

СОВЕТ №4

Не забывайте о регулярном обслуживании системы. Геотермальное отопление требует периодической проверки и обслуживания для поддержания его эффективности и долговечности. Запланируйте регулярные осмотры с квалифицированными специалистами.
