Установка дисковых тормозов на УАЗ улучшает тормозные характеристики и повышает безопасность. В этой статье мы рассмотрим пошаговый процесс установки дисковых тормозов, что позволит вам выполнить работу самостоятельно и сэкономить на сервисе. Следуя нашим рекомендациям, вы повысите эффективность торможения и продлите срок службы тормозной системы вашего УАЗа.
Военные мосты
Начнем с редукторного моста, созданного для военных нужд. В комплекте идет специализированная военная ступица, которую можно заменить на гражданскую. Основное отличие — колея, примерно 20 мм, что влияет на выбор сальника для герметизации ступичного узла и шпилек.
Комплект для установки редукторного моста с «колхозной» ступицей включает:

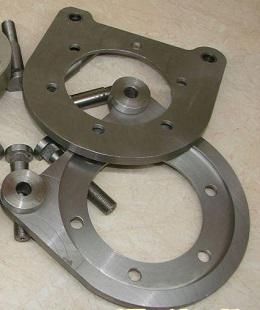

- Планшайба. Можно создать чертеж и изготовить у токаря или приобрести готовую. Существуют два варианта: планшайба толщиной 10 мм с приваренными проставками 5 мм к проушинам и вариант с общей толщиной 15 мм, который предпочтительнее.
- Переходники для тормозных шлангов и медные шайбы для герметизации фитингов.
- Дистанционные кольца для уплотнения подшипника редуктора.
- Втулка сальника ступицы для гражданского моста с наружным диаметром 608510.
- Суппорты от ГАЗ 3110 или ГАЗель 3302, обычно с колодками.
- Тормозной диск от УАЗ 3160.
- Ступицы гражданского моста.
- Колесные шпильки – 10 штук.
- Сальник.
- Винты для крепления тормозного диска – 6 штук.
- Передний тормозной шланг от ВАЗ 2101.
- Перепускной болт для крепления тормозного шланга к суппорту для ВАЗ 2101.
Также понадобится герметик (обычный прокладочный) для уплотнения соединения между планшайбой и редуктором. Можно использовать специальную прокладку.
Установка дисковых тормозов на УАЗ требует значительных усилий для разборки ступичного узла, поэтому рекомендуется одновременно заменить подшипники. Даже старые подшипники желательно промыть и смазать водостойкой пластичной смазкой.
Установка дисковых тормозов на УАЗ своими руками — задача, требующая внимательности и определенных навыков. Эксперты отмечают, что перед началом работ важно тщательно подготовить все необходимые инструменты и детали. В первую очередь, необходимо снять старые тормоза и проверить состояние тормозных дисков и колодок. Далее, установка новых компонентов требует точности: важно правильно разместить суппорты и обеспечить их надежное крепление.
Специалисты рекомендуют уделить особое внимание прокачке тормозной системы, чтобы избежать появления воздушных пробок. Также стоит проверить работу тормозов после завершения установки, чтобы убедиться в их эффективности. В целом, при соблюдении всех рекомендаций и аккуратном подходе, установка дисковых тормозов может значительно улучшить безопасность и управляемость автомобиля.
Разборка, адаптация под гражданские ступицы
Замена начинается со снятия барабанного механизма:
- Снимите колесо, тормозной барабаню.
- Сбейте крышку хабов, а затем выкрутите сами механизмы подключения моста.
- Ослабьте фиксацию замочной шайбы. Открутите ступичную гайку специальным ключом на 55.
- Снимите шайбы. Запомните порядок установки.
- Открутите еще одну гайку тем же ключом, снимите последнюю шайбу.
- Можете снять ступицу с цапфы.
- Открутите 6 гаек крепления цапфы к редуктору, снимите маслоотражательное кольцо.
- Открутите тормозную трубку от цилиндра. Наденьте защитный колпачок, чтобы с нее не выливалась тормозная жидкость.
- Часто тормозной щит прикипает, поэтому снять его достаточно тяжело. Вам нужно установить назад ступицу и немного наживать гайку. Можете использовать ее в качестве обратного молотка.
Установленный нами комплект будет иметь планшайбу толщиной 15 мм, что потребует компенсации зазора между ступицей и подшипником. Вместо стандартной шайбы нужно установить новую – толщиной 3 мм.
У гражданской ступицы вылет больше на 20 мм, поэтому установить дисковые тормоза можно без проставок между шпильками и дисками. Тем же, кто не желает переходить на колхозные ступицы, придется удлинять шпильки и использовать проставки.
Сальник военной ступицы – 65*90*10. Для установки гражданской ступицы нам потребуется поменять кольцо под сальник на цапфе. Гражданский сальник – 60*85*10. Обточите старое кольцо таким образом, чтобы его можно было закрепить в тиски. После надежной фиксации закрутите в узел два болты повышенной прочности. Заложите между ними монтировку и проверните, тем самым сорвав кольцо с места. Запрессуйте новое кольцо наставкой подходящего диаметра.
Читайте также:
https://youtube.com/watch?v=gvr1v3NyYHw
| Этап установки | Необходимые инструменты и материалы | Примечания/Возможные сложности |
|---|---|---|
| Демонтаж старых тормозных механизмов | Гаечные ключи (разных размеров), отвертки, молоток, съемник супортов (при необходимости) | Возможно потребуется WD-40 для облегчения откручивания заржавевших болтов. Обратить внимание на состояние тормозных трубок и шлангов. |
| Подготовка ступиц и тормозных дисков | Калипер, линейка, напильник (при необходимости) | Проверить биение ступиц и дисков. При необходимости произвести обработку поверхностей. |
| Установка тормозных дисков | Центровочные кольца (при необходимости), гайки крепления дисков, динамометрический ключ | Затяжка гаек должна производиться с указанным моментом затяжки. |
| Установка суппортов | Кронштейны суппортов, направляющие пальцы, тормозные колодки, смазка для направляющих | Убедиться в свободном ходе поршней в суппортах. Правильно установить колодки, избегая их заклинивания. |
| Прокачка тормозной системы | Ключ для прокачки тормозов, прозрачный шланг, емкость для тормозной жидкости, тормозная жидкость DOT 4 | Прокачка должна производиться в соответствии с инструкцией. Следить за уровнем тормозной жидкости в бачке. |
| Проверка работоспособности | Тестовая поездка | Проверить эффективность торможения, отсутствие вибраций и посторонних шумов. |
Интересные факты
Вот несколько интересных фактов о пошаговой установке дисковых тормозов на УАЗ своими руками:
-
Улучшение тормозных характеристик: Установка дисковых тормозов на УАЗ значительно улучшает эффективность торможения, особенно в условиях бездорожья. Дисковые тормоза менее подвержены перегреву и обеспечивают более стабильное торможение в сложных условиях, что особенно важно для внедорожников.
-
Совместимость с различными моделями: Многие владельцы УАЗов выбирают установку дисковых тормозов, так как существуют универсальные комплекты, которые подходят для различных моделей. Это позволяет не только улучшить тормозную систему, но и сделать это без необходимости серьезных модификаций кузова или подвески.
-
Доступность запчастей и простота установки: В отличие от некоторых других модификаций, установка дисковых тормозов на УАЗ может быть выполнена в домашних условиях с использованием стандартного инструмента. Запчасти для таких систем часто доступны и недороги, что делает этот процесс доступным для большинства автолюбителей, желающих улучшить свои тормоза.
Установка дисковых тормозов на УАЗ, сборка и их подгонка подгонка
Для установки дисковых тормозов модели 3160 на УАЗ потребуется подточить корпус редуктора с одной стороны суппорта и сам суппорт для обеспечения достаточного запаса хода колодок. Важно периодически примерять детали в процессе шлифовки. Также нужно укоротить болты, крепящие суппорт к планшайбе.
Сборка включает следующие шаги:
- Установите шайбу с цапфой в планшайбу.
- Нанесите герметик на привалочную плоскость и соедините с редуктором.
- Закрепите кожух с помощью 6 шпилек и граверов.
- Установите суппорт так, чтобы болт для прокачки находился сверху.
- Приложите маслоотражательное кольцо к ступице и забейте шпильки. Затем наденьте тормозной диск и зафиксируйте его.
- Установите сальник.
- Смажьте внутреннюю часть ступичного узла для подшипника и установите колечко (обратите внимание на различия для гражданских и военных мостов).
- Установите конструкцию на цапфу.
- Сборка шайб, ступичной и контргайки осуществляется в обратном порядке разборки. Ознакомьтесь с инструкцией по регулировке подшипника ступицы.
К суппорту через перепускной болт подключите тормозной шланг от ВАЗ 2101. Соедините шланг от суппорта с стандартным УАЗовским шлангом через фитинги, используя медные шайбы.
Установка задних тормозов на УАЗ
Задние дисковые тормоза на УАЗ будем устанавливать от ВАЗа. Суппорта должны быть от модели с 16-ти клапанным двигателем, так как они идут под 14-ти дюймовые диски. После прочтения вышеизложенного материала вы уже можете себе представить процесс установки и необходимые комплектующие для задней оси. Из особенностей:
- На УАЗ с военными мостами для левой оси подойдет суппорт с правого переднего колеса ВАЗа. Суппорт установленный правильно, когда отверстие для прокачки находится вверху (обеспечит полноценную прокачку тормозов).
- Для установки УАЗовских дисков суппорта нужно немного подпилить.
Замена барабанных тормозов на дисковые от УАЗ 3160 возможна и с использованием суппортов от ГАЗели. Кронштейн крепления тормозного шланга к мосту можно взять от Волги. Также могут потребоваться проставки для регулировки зазора между суппортом и диском. Планируя модернизацию тормозной системы, подумайте о колесах. После установки дисковых тормозов колеса со стандартным вылетом и радиусом уже подходить не будут. Обязательно соизмерьте параметры ваших дисков с габаритами установленных тормозов.
Описать все тонкости процесса переоборудования в одной статье – крайне сложно. Поэтому к вашему вниманию видео по установке дисковых тормозов. Установка своими руками показана как на примере УАЗ 469, так и более современного УАЗ Хантер.
Тестирование и регулировка тормозной системы
После завершения установки дисковых тормозов на УАЗ необходимо провести тестирование и регулировку тормозной системы. Это важный этап, который гарантирует безопасность и эффективность работы тормозов. В данном разделе мы рассмотрим основные шаги, которые помогут вам правильно протестировать и отрегулировать тормоза.
-
Читайте также:
1. Проверка уровня тормозной жидкости
Перед началом тестирования убедитесь, что уровень тормозной жидкости в резервуаре находится на необходимом уровне. Если уровень жидкости низкий, это может привести к недостаточному тормозному усилию. Долейте тормозную жидкость до рекомендованного уровня, используя жидкость, соответствующую спецификациям вашего автомобиля.
2. Прокачка тормозов
После установки дисковых тормозов необходимо прокачать тормоза, чтобы удалить воздух из системы. Для этого выполните следующие шаги:
- Попросите помощника сесть за руль и нажать на тормоза.
- Откройте клапан прокачки на одном из тормозных цилиндров, начиная с задних колес.
- Когда тормоза будут нажаты, закройте клапан и дайте помощнику отпустить тормоза.
- Повторяйте процесс до тех пор, пока из клапана не начнет выходить чистая тормозная жидкость без пузырьков воздуха.
3. Проверка работы тормозов
После прокачки тормозов проведите тест на их работу. Для этого:
- Запустите двигатель и прокачайте тормоза несколько раз, чтобы убедиться в наличии тормозного усилия.
- Находясь на ровной поверхности, медленно разгонитесь до 20-30 км/ч и резко нажмите на тормоза. Обратите внимание на то, как ведет себя автомобиль: он должен останавливаться без заметного скольжения и отклонения в сторону.
- Повторите тест на разных скоростях, чтобы убедиться в стабильности работы тормозов.
4. Регулировка тормозов
Если вы заметили, что тормоза работают неэффективно или автомобиль тянет в сторону при торможении, возможно, потребуется регулировка. Для этого:
- Проверьте состояние тормозных колодок и дисков. Убедитесь, что они правильно установлены и не имеют износа.
- Отрегулируйте зазоры между колодками и диском, если это предусмотрено конструкцией. Обычно зазор должен составлять 0,5-1 мм.
- Проверьте работу тормозного привода и при необходимости отрегулируйте его длину.
5. Финальная проверка
После всех проведенных тестов и регулировок рекомендуется еще раз проверить уровень тормозной жидкости и убедиться, что все крепления надежно затянуты. Также стоит провести пробную поездку на небольшом расстоянии, чтобы убедиться в правильной работе тормозной системы в реальных условиях.
Следуя этим шагам, вы сможете обеспечить надежную и безопасную работу дисковых тормозов на вашем УАЗе. Не забывайте, что регулярное обслуживание тормозной системы — залог вашей безопасности на дороге.
Вопрос-ответ
Какие инструменты понадобятся для установки дисковых тормозов на УАЗ?
Для установки дисковых тормозов на УАЗ вам понадобятся следующие инструменты: набор ключей, отвертки, домкрат, подставки под автомобиль, плоскогубцы, а также специальные инструменты для снятия старых тормозов и установки новых, такие как торцевые головки и динамометрический ключ.
Как правильно подготовить автомобиль перед установкой тормозов?
Перед началом установки дисковых тормозов необходимо обеспечить безопасность: установите автомобиль на ровной поверхности, зафиксируйте его с помощью подставок и снимите колеса. Также рекомендуется очистить тормозные механизмы от грязи и ржавчины, чтобы избежать проблем в процессе установки.
Сколько времени займет установка дисковых тормозов на УАЗ?
Время, необходимое для установки дисковых тормозов на УАЗ, может варьироваться в зависимости от вашего опыта и наличия необходимых инструментов. В среднем, процесс может занять от 3 до 6 часов, включая подготовку, установку и проверку работы тормозов после завершения работы.
-
Читайте также:
Советы
СОВЕТ №1
Перед началом установки дисковых тормозов на УАЗ, обязательно ознакомьтесь с инструкцией и схемами, предоставленными производителем. Это поможет избежать ошибок и упростит процесс установки.
СОВЕТ №2
Подготовьте все необходимые инструменты и запчасти заранее. Убедитесь, что у вас есть все, что нужно: ключи, отвертки, тормозные диски, колодки и крепежные элементы. Это сэкономит ваше время и сделает процесс более эффективным.
СОВЕТ №3
Обратите внимание на состояние тормозной системы перед установкой. Проверьте тормозные шланги, цилиндры и другие компоненты на наличие износа или повреждений. Замена изношенных деталей на этапе установки поможет избежать проблем в будущем.
СОВЕТ №4
После завершения установки обязательно проведите тест-драйв на низкой скорости, чтобы убедиться в правильности работы тормозов. Это поможет выявить возможные проблемы до того, как вы выйдете на дорогу с полной нагрузкой.
