Момент затяжки коренных и шатунных вкладышей — необходимые инструменты, порядок затяжки и особенности

В статье рассмотрим затяжку коренных и шатунных вкладышей, необходимые инструменты и порядок выполнения процедуры. Правильная затяжка вкладышей критически важна для надежной работы двигателя внутреннего сгорания (ДВС), так как влияет на распределение нагрузки, предотвращение износа и продление срока службы. Обсудим виды подшипников скольжения и их роль в работе ДВС, а также представим таблицу усилий затяжки для выполнения задачи с точностью и безопасностью.

Момент затяжки резьбовых соединений: таблица

Резьбовые соединения критически важны для крепления компонентов автомобилей и подвергаются механическим и вибрационным нагрузкам. При затягивании резьбового соединения необходимо соблюдать оптимальный уровень затяжки, избегая чрезмерного усилия и недостаточной фиксации.

Рекомендуемая пробная нагрузка при затягивании резьбовых соединений составляет 85-90% от предела текучести. Это максимальное растягивающее усилие обеспечивает надежное соединение, предотвращая раскручивание и пластическую деформацию болта или шпильки.

При затяжке колес, головки блока цилиндров, шкива распределительного вала и других деталей следует опираться на табличные значения, полученные расчетным путем с учетом:

• материала элементов резьбового соединения;
• класса прочности болта;
• наличия смазки;
• антикоррозийного покрытия;
• шага резьбы (крупного или мелкого);
• диаметра отверстия и цилиндрической части с резьбой.

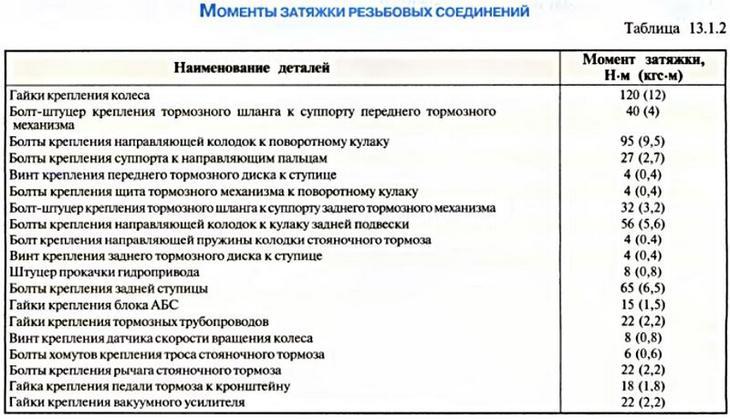

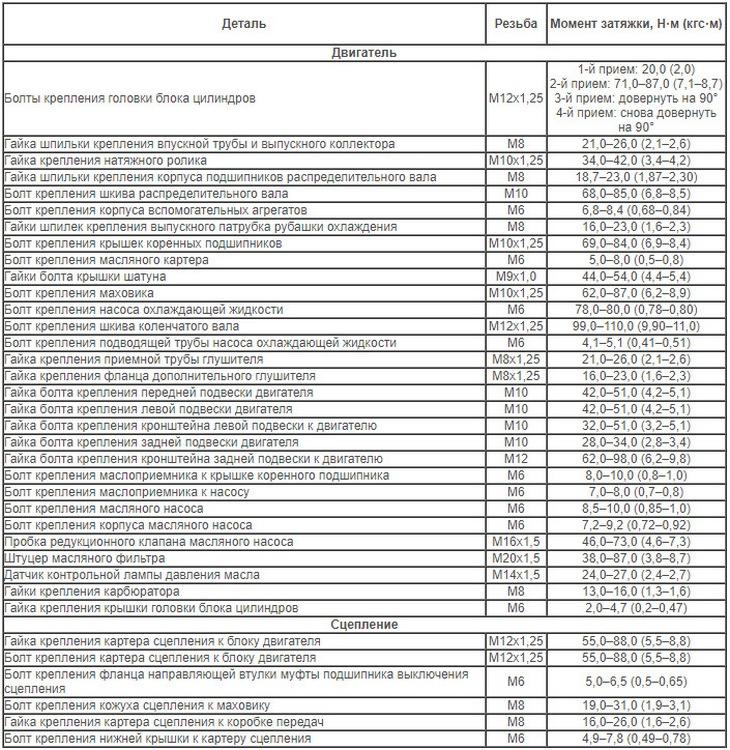

Примеры табличных значений моментов затяжки для болтовых и шпилечных соединений представлены в таблицах.

В таблицах указаны как кгсм, так и Нм — эквивалентные единицы измерения.

Эксперты в области автомобильной техники подчеркивают важность правильного момента затяжки коренных и шатунных вкладышей для обеспечения надежной работы двигателя. Для достижения оптимального результата необходимо использовать динамометрический ключ, который позволяет точно установить требуемый момент. Порядок затяжки должен строго следовать рекомендациям производителя, что обычно включает последовательное затягивание в несколько этапов, начиная с центральных болтов и постепенно переходя к крайним. Это предотвращает деформацию деталей и обеспечивает равномерное распределение нагрузки. Особое внимание следует уделить состоянию резьбы и смазке, так как это влияет на точность затяжки. Неправильный момент может привести к серьезным повреждениям двигателя, поэтому соблюдение всех рекомендаций является критически важным для долговечности и надежности работы автомобиля.

МОМЕНТ затяжки постели коленвала / Mazda CX7 2.3 2.5

Необходимые инструменты

Чтобы добиться тех параметров момента затяжки, которые подходят для безопасной эксплуатации, требуется использовать соответствующие инструменты:

• аналоговый динамометрический ключ;
• цифровой динамометрический ключ.

Оба эти инструмента показывают то усилие, с которым происходит затягивание гайки на болте. При выполнении этого действия стоит учитывать ту погрешность, которую дает прибор. В противном случае можно не достигнуть необходимых показателей.

Интересные факты

Вот несколько интересных фактов о моменте затяжки коренных и шатунных вкладышей:

1. Критическая роль момента затяжки: Правильный момент затяжки коренных и шатунных вкладышей критически важен для обеспечения надежной работы двигателя. Недостаточная затяжка может привести к смещению вкладышей и, как следствие, к повреждению двигателя, в то время как чрезмерная затяжка может вызвать деформацию деталей и их преждевременный износ.

2. Специальные инструменты: Для достижения точного момента затяжки используются специальные динамометрические ключи, которые позволяют механикам точно контролировать силу затяжки. Некоторые современные инструменты могут даже автоматически отключаться при достижении заданного момента, что минимизирует риск ошибки.

3. Порядок затяжки: Порядок затяжки коренных и шатунных вкладышей часто имеет значение. Обычно затяжка производится по спиралевидной схеме, начиная с центральных болтов и двигаясь к краям. Это помогает равномерно распределить нагрузку и избежать деформации блока цилиндров, что особенно важно для высоконагруженных двигателей.

82 Затяжка болтов коленвала двигателя Джили МК копия двгателя TOYOT A4 FE

Примерные значения для легковых автомобилей

В следующем разделе представлены моменты затяжки болтовых соединений для узлов легкового автомобиля Лада Приора в таблице.

Аналогичные моменты затяжки применимы для шатунов, головки блока цилиндров, подшипников и других узлов моделей Lada, таких как ВАЗ-2106, ВАЗ-2107, ВАЗ-2109, ВАЗ-2108, ВАЗ-2110, ВАЗ-21083 и других. Более подробная информация доступна в справочных таблицах.

Справочная таблица для ВАЗ-2107:

Момент затяжки резьбовых соединений ВАЗ-2112:

Примерные значения для грузовых автомобилей и автобусов

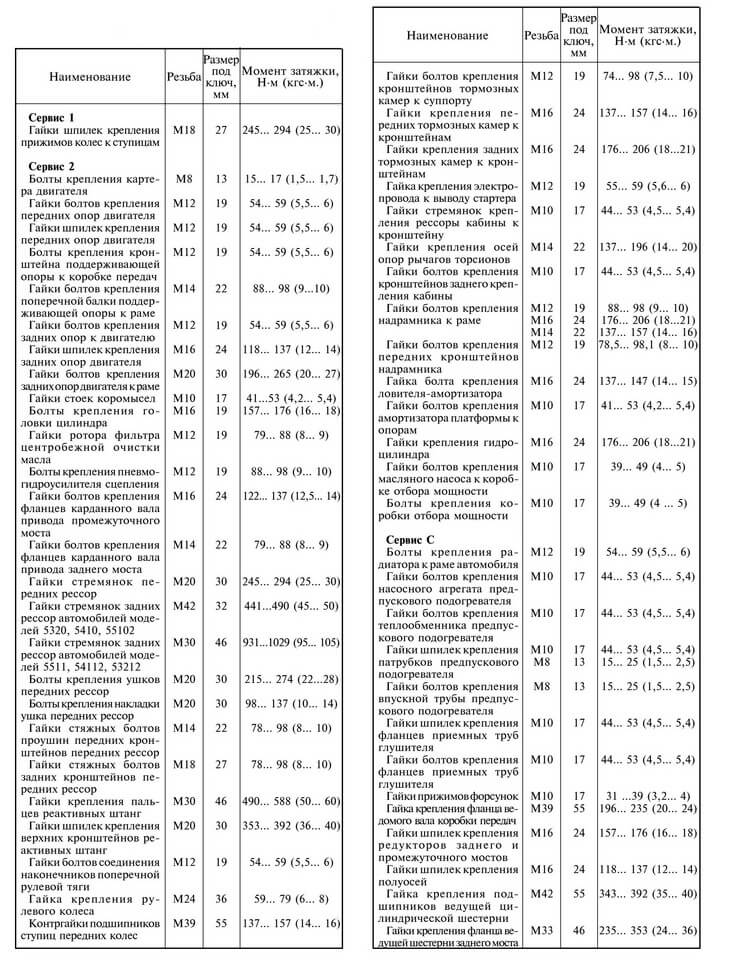

Вот некоторые примеры моментов затяжки резьбовых соединений для грузовых машин или автобусов.

Примеры моментов затяжки резьбовых соединений для КамАЗ-740.

Из этой таблицы можно использовать численные значения, чтобы точно установить момент затяжки ГБЦ КамАЗа, его корзины сцепления, распредвалов и прочих элементов авто.

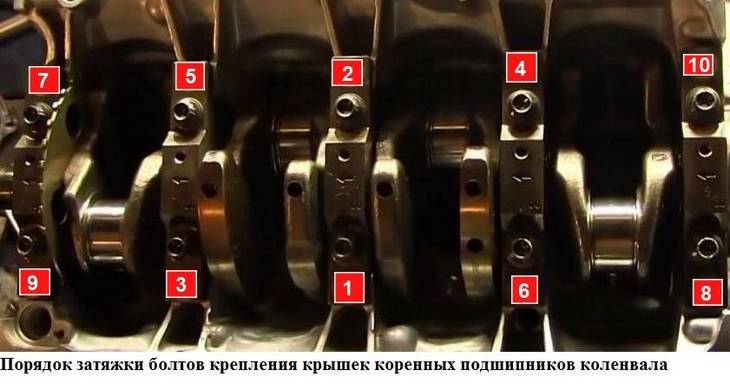

Порядок затяжки

Чтобы правильно затянуть болты шатунов, клапаны и другие детали, необходимо следовать установленной технологии. Это предотвратит повреждение резьбы и обеспечит герметичность.

При соблюдении технологии выполните следующие шаги:

1. Подготовительный этап — разберите крепежное соединение и очистите его от грязи и коррозии.
2. Предварительный этап — аккуратно накрутите гайку на болт или шпильку без значительных усилий. Если соединяются несколько деталей, затягивайте равномерно и постепенно, чтобы избежать перекосов. Рекомендуется закручивать резьбовые соединения на противоположных концах или через один-два болта (шпильки).
3. Окончательный этап — затяните резьбовые элементы (гайка-болт или гайка-шпилька) до значений, указанных в таблицах, с использованием динамометрического ключа. Этот инструмент поможет избежать как превышения, так и недостаточной затяжки.

Что такое подшипники скольжения, их виды и роль в работе ДВС

Подшипники скольжения служат опорой деталям типа вал, которые передают нагрузку другим элементам узла. Разновидности:

1. Радиальные — они передают силы, действующие в радиальном направлении (перпендикулярные оси цапфы).
2. Упорные. Их основная функция — воспринимать и передавать силы, которые действуют параллельно оси цапфы.
3. Радиально-упорные. Это та разновидность подшипников, которая воспринимает и радиальные, и параллельные силы по отношению к оси цапфы.

Виды, размеры и роль вкладышей коленвала

Двигатель — сложный механизм, состоящий из множества компонентов. Вкладыши коленвала, функционирующие как подшипники скольжения, обеспечивают вращательный момент на коленчатом валу. В автомобилях ВАЗ они защищают элементы, предотвращая преждевременный износ сопрягающихся деталей.

Вкладыши делятся на:

1. Коренные — находятся в контакте с частью коленчатого вала, проходящей через двигатель.
2. Шатунные — располагаются на шейке вала.

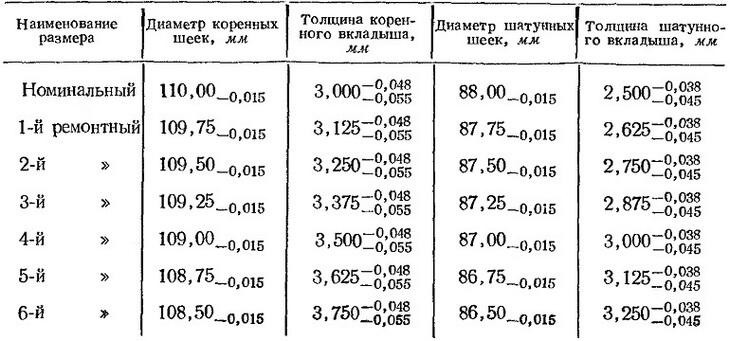

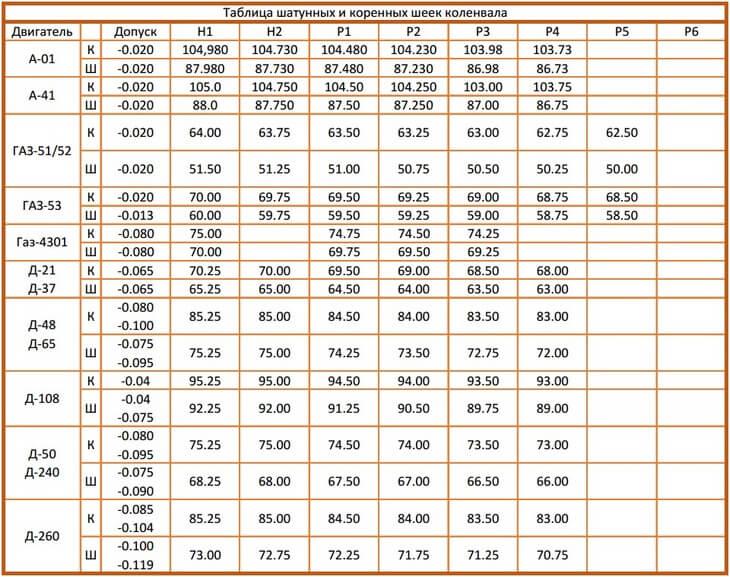

Размеры вкладышей определяются стандартами. Конкретные типоразмеры указаны в таблице.

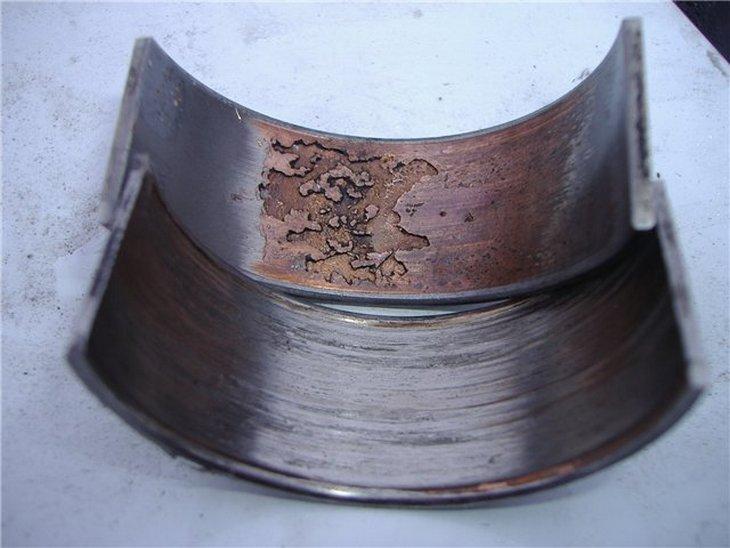

Признаки износа коренных и шатунных вкладышей

Усилие, с которым необходимо затягивать шатуны, влияет на степень износа деталей, входящих в этот узел. Шейка коленчатого вала изнашивается гораздо быстрее, чем вкладыши этой части, хотя ее твердость больше.

Причиной износа является способность вкладышей накапливать мелкие твердые частицы, которые вместе с масляным смазочным составом попадают в зазор. Это приводит к процарапыванию шейки коленвала.

Из-за возникновения такого свойства требуется вовремя менять вкладыши. Но здесь требуется правильно определить время, когда необходимо выполнить это действие. Поспособствовать в этом сможет замер зазора. Можно ориентироваться на следующие цифры:

• в шатунных подшипниках зазор не может быть выше 0,1 мм;
• в коренных этот параметр не должен превышать 0,15 мм.

Общая рекомендация: менять вкладыши в тот момент, когда производится капитальный ремонт двигателя.

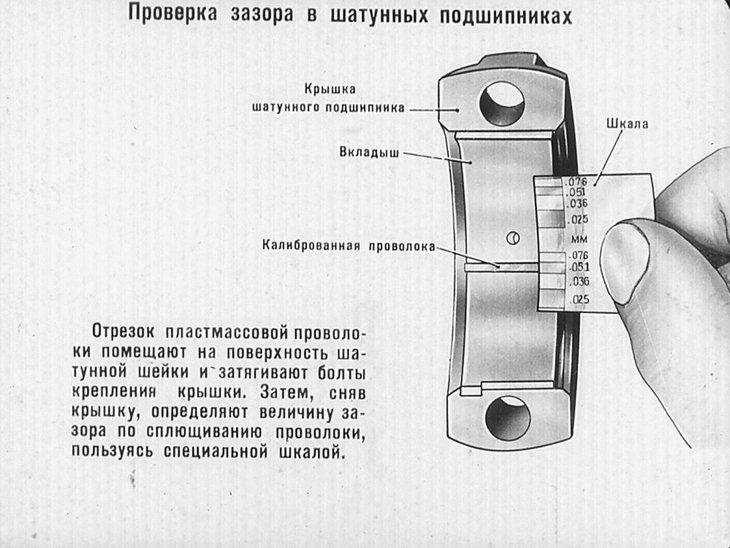

Измерение зазора между вкладышем и коленвалом

Определение зазора между вкладышами и коленвалом можно выполнить двумя методами:

1. С помощью микрометра с точностью до 0,001 мм.
2. С использованием калиброванной пластикової проволоки:

• Тщательно очистите рабочие поверхности вкладышей и шеек коленчатого вала.
• Уложите кусок проволоки между проверяемыми элементами.
• Установите шатун с крышкой или крышку коренного подшипника в зависимости от проверяемой шейки.
• Закрутите резьбовые соединения и определите момент затяжки болтового шатуна. Например, для автомобилей ВАЗ это 51 Н*м; для других моделей обратитесь к руководству.
• Разберите узел, извлеките проволоку, измерьте её сплющенную часть по шкале, прилагаемой к комплекту.

Как и с каким усилием производится затяжка коренных и шатунных вкладышей

Следует учитывать, что моменты затяжки для этих элементов также определяются маркой и классом автомобиля. Например, для Лады Priora этот показатель составит:

• для коренного вкладыша интервал от 68,31 до 84,38 Н*м;
• для шатунного подшипника – от 43,3 до 53,5 Н*м.

Таблица усилий затяжки и классы прочности для метрических болтов

Когда отсутствуют инструкции или возможность установить момент затяжки болтов (например, для колесного распредвала, маховика, ступицы, клапанной крышки или головки блока цилиндров ВАЗа), можно воспользоваться стандартной таблицей моментов затяжки. Важно учитывать тип резьбы — метрическую, дюймовую, упорную и размер номинального диаметра.

Примеры моментов затяжки представлены в таблице ниже.

Эти данные помогут определить момент затяжки болтов головки блока цилиндров.

Таблица усилий затяжки и классы прочности для дюймовых болтов

В ситуации, когда ориентиром служат показатели затяжки для резьбовых соединений, относящихся к дюймовой разновидности, допускается использовать такую таблицу стандартных показателей. Она пригодится в том случае, когда необходимо определить момент затяжки болтов ГБЦ или других узлов авто, произведенных за границей, где действуют соответствующие стандарты и единицы измерения. Например, на двигателе G4FC автомобиля марки KIA присутствует метрическая резьба, а у Cadillac, Buick и ряда других — дюймовая.

Затяжка шатунов, проверка правильности установки поршней

Рекомендации по обслуживанию и замене вкладышей

Обслуживание и замена коренных и шатунных вкладышей являются важными аспектами поддержания работоспособности двигателя. Правильный подход к этим процессам может значительно продлить срок службы двигателя и предотвратить серьезные поломки. Ниже представлены рекомендации, которые помогут в этом процессе.

1. Регулярная проверка состояния вкладышей: Важно периодически проверять состояние коренных и шатунных вкладышей, особенно при проведении капитального ремонта или замены масла. Обратите внимание на наличие износа, царапин или других повреждений. Если вы заметили какие-либо аномалии, рекомендуется заменить вкладыши.

2. Использование качественных материалов: При замене вкладышей следует выбирать только качественные и проверенные производителями детали. Это поможет избежать преждевременного износа и гарантирует надежную работу двигателя. Обратите внимание на спецификации, указанные в руководстве по эксплуатации вашего автомобиля.

3. Соблюдение технологии установки: При установке новых вкладышей необходимо строго следовать инструкции производителя. Это включает в себя правильное выравнивание, использование необходимых смазочных материалов и соблюдение порядка затяжки. Неправильная установка может привести к серьезным повреждениям двигателя.

4. Порядок затяжки: Затяжка коренных и шатунных вкладышей должна производиться в соответствии с установленными стандартами. Обычно рекомендуется использовать динамометрический ключ для достижения необходимого момента затяжки. Это поможет избежать как недостаточной, так и чрезмерной затяжки, что может негативно сказаться на работе двигателя.

5. Проверка зазоров: После установки новых вкладышей важно проверить зазоры между вкладышами и коленчатым валом. Это можно сделать с помощью щупа. Неправильные зазоры могут привести к повышенному износу и перегреву двигателя.

6. Обращение к профессионалам: Если у вас нет достаточного опыта или инструментов для замены вкладышей, лучше обратиться к профессионалам. Квалифицированные механики смогут выполнить все работы с соблюдением всех норм и правил, что обеспечит надежную работу вашего двигателя.

Следуя этим рекомендациям, вы сможете обеспечить надежную работу коренных и шатунных вкладышей, что в свою очередь положительно скажется на общем состоянии двигателя и его долговечности.

Вопрос-ответ

Какой момент затяжки шатунных вкладышей?

Момент затяжки шатунных вкладышей обычно меньше, чем у коренных, и находится в пределах от 43 до 53 Н·м. Например, для той же «Лады-Приоры» этот показатель для коренных вкладышей составляет 68, 31–84, 38 Н·м, а для шатунных подшипников — 43, 3–53, 5 Н·м.

В чем разница коренных и шатунных вкладышей?

Чем отличаются вкладыши? Шатунные — обеспечивают бесперебойное вращение шейки шатуна и ставятся в нижней его части. А коренные вкладыши коленвала используются для защиты коленчатого вала, приводимого в движение этим шатуном.

Какой момент затяжки коренных и шатунных вкладышей у двигателя ЗМЗ 406?

Момент затяжки поддона ЗМЗ 406 — скромный: 10–12 Н·м.

Советы

СОВЕТ №1

Перед началом работы убедитесь, что у вас есть все необходимые инструменты, такие как динамометрический ключ, набор головок и торцевых ключей, а также специальные приспособления для установки вкладышей. Это поможет избежать задержек и обеспечит качественное выполнение работы.

СОВЕТ №2

Обязательно ознакомьтесь с рекомендациями производителя по моменту затяжки для конкретной модели двигателя. Используйте таблицы и инструкции, чтобы правильно установить значения, так как неправильный момент может привести к повреждению деталей.

СОВЕТ №3

При затяжке коренных и шатунных вкладышей следуйте порядку затяжки, указанному в руководстве. Обычно это делается в несколько этапов, начиная с центральных болтов и постепенно переходя к крайним. Это поможет равномерно распределить нагрузку и избежать деформации деталей.

СОВЕТ №4

Не забывайте о важности смазки резьбы и головок болтов перед затяжкой. Это снизит трение и поможет достичь необходимого момента затяжки более точно, что в свою очередь увеличит срок службы двигателя.
