Почему обычно не работают дворники на ВАЗ 21099

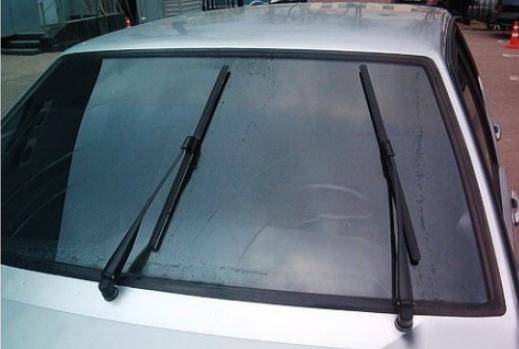

Дворники автомобиля ВАЗ 21099 обеспечивают видимость водителя в дождь и снег. Их неисправность может привести к опасным ситуациям на дороге. В этой статье рассмотрим основные причины, по которым дворники могут не работать, а также методы диагностики и устранения проблем. Подробное описание ремонта и сборки дворников поможет владельцам автомобиля самостоятельно справиться с неисправностями, сэкономив время и деньги на сервис.

Основные причины поломки

Если ваше устройство перестало функционировать, важно выяснить причину поломки. Часто дворники на ВАЗ 21099 выходят из строя из-за длительной стоянки или поездок в условиях сильного дождя или снега. Основные причины неисправности дворников могут быть следующими:

1. Вода попала в «черный ящик» — блок реле и предохранителей.
2. Поврежден электродвигатель, который представляет собой мотор постоянного тока. Питание на его коллектор поступает через щетки, которые необходимо периодически заменять.
3. Неисправен подрулевой переключатель, расположенный с правой стороны руля.
4. Проблемы с электропроводкой или соединениями.

Если дворники не работают, первым делом стоит проверить предохранители. Это можно сделать самостоятельно, имея схему проводки для ВАЗ 21099. Также следует осмотреть крышку. В стандартной комплектации предохранителей используются модели F4 и F5, которые срабатывают при токах 10 и 15 А соответственно.

Если предохранители в порядке, необходимо разобрать реле, отвечающее за работу дворников. Для этого его снимают и проверяют сопротивление катушки. Если реле исправно, дворники будут функционировать только в верхнем крайнем положении ручки. В противном случае потребуется демонтировать подрулевой переключатель.

Для разборки подрулевого переключателя вам понадобятся надфиль или мелкозернистая наждачная бумага. Очистите контакты, соберите подрулевой механизм и проверьте работу стеклоочистителей. Если они по-прежнему не функционируют, используйте тестер для проверки проводки. Автомеханики рекомендуют подключить мотор дворников к аккумулятору. Важно помнить, что дворники на «девятке» не будут работать при выключенной системе зажигания.

Эксперты отмечают, что основными причинами неработающих дворников на ВАЗ 21099 являются проблемы с электрической системой автомобиля. Часто причиной неисправности становится износ или повреждение проводки, что приводит к отсутствию питания на моторе дворников. Также стоит обратить внимание на сам мотор, который может выйти из строя из-за коррозии или механических повреждений. Нередко причиной становится и неисправный переключатель на руле, который не подает сигнал на включение дворников. Кроме того, эксперты подчеркивают важность регулярного обслуживания и проверки всех компонентов системы, чтобы избежать подобных проблем в будущем.

https://youtube.com/watch?v=n6u_q8V3F3I

Замена поврежденных деталей

При повреждении пружин щеток либо потери упругости их потребуется заменить. Рекомендуется проверить, как они перемещаются в соответствующем держателе. Если они заедают, тогда заменяются изношенные либо имеющиеся сколы. В этом случае припаиваются выводы новых деталей к соответствующему держателю.

Коллектор зачищается шкуркой (при наличии на нем царапин и прочих дефектов). Если данный агрегат обгорел либо изношен, тогда заменяется редуктор и якорь. Замена шестерни редуктора осуществляется при аналогичном состоянии зубьев. Погнутые тяги выпрямляются либо заменяются новыми. Поврежденные шлицы либо резьба валиков требуют замены тяги в сборе. Все потресканные, порванные и со слабой упругостью резиновые подушки заменяются новыми деталями.

Сама процедура замены дворников на «девятке» начинается с демонтажа основного механизма ветрового стекла. Для этого применяется набор отверток и ключей. Первоначально отсоединяется провод «минус» клеммы батареи. Рычажки щеток стеклоочистителей поворачиваются вертикально. Откручиваются гайки и снимаются данные элементы с валиков.

Следующий шаг заключается в откручивании и снятии рычажков. Если они не снимаются с помощью легкого усилия, тогда нужно слегка открутить гайку, крепящую рычаг. Плоскогубцами сдвигается последний элемент со шлицев. Затем можно снимать рычаг и защитные колпачки с каждой стороны. Аналогичным образом следует поступить с гайками, которые относятся к верхнему креплению кронштейна.

Далее открывается капот машины и отсоединяется разъем от колодки. Вправо (по отношению к отсеку, находящемуся перед ветровым стеклом) смещается вентилятор отопления, снимается крышка с соответствующего блока. После отсоединения разъема из него демонтируются реле. Следующий шаг предусматривает отворот болта нижнего крепления. Затем вытаскивается держатель и выводятся валики дворников из отверстий в кузове.

https://youtube.com/watch?v=pWeuUyXrvbU

Интересные факты

Вот несколько интересных фактов о том, почему дворники на ВАЗ 21099 могут не работать:

1. Проблемы с электропроводкой: На ВАЗ 21099 часто возникают проблемы с электропроводкой, особенно в местах соединений и разъемов. Коррозия или повреждение проводов могут привести к тому, что сигнал от переключателя не доходит до мотора дворников, что и вызывает их неработоспособность.

2. Сломанный моторчик: Моторчик стеклоочистителей может выйти из строя из-за износа или механических повреждений. В отличие от более современных автомобилей, в ВАЗ 21099 моторчики не всегда легко заменить, и их замена может потребовать значительных усилий.

3. Неисправный переключатель: Переключатель дворников, расположенный на рулевой колонке, также может быть причиной неисправности. Износ контактов или внутренние повреждения могут привести к тому, что дворники не будут включаться. Это довольно распространенная проблема, особенно на старых автомобилях.

Эти факторы могут быть причиной того, что дворники на ВАЗ 21099 не работают, и их диагностика может потребовать внимания к деталям.

https://youtube.com/watch?v=q0Lh0tXmBsM

Демонтаж и сборка стеклоочистителей

Стеклоочиститель следует переместить таким образом, чтобы его мотор оказался в более широкой части отсека, расположенного перед ветровым стеклом. Затем основной механизм поворачивается, и мотор выводится из отсека. Дворник перемещается в сторону блока с предохранителями и реле. После его снятия необходимо отвинтить гайку, фиксирующую механизм дворника. Для удаления этого устройства и кривошипа с вала используется плоская отвертка.

Затем отворачиваются болты фиксации редуктора дворника с электромотором. На данном этапе рекомендуется открутить два винтика, фиксирующих провода двигателя. Затем отсоединяется проводка от предохранителя и снимаются:

• мотор с кронштейна;
• стопорное кольцо;
• шайбы регулировочного типа.

Рекомендуется промаркировать последние детали. Это позволит быстро и правильно их установить на свои места. Следующий шаг предусматривает откручивание трех винтов, которые крепят крышку редуктора. При разборке последнего агрегата нельзя откручивать регулировочный винт. В противном случае нарушится осевой зазор вала якоря.

Далее с редуктора снимается панель, вынимается шестерня. Откручиваются два винта, один из которых расположен за корпусом основного агрегата, и снимаются закладные гайки. После демонтажа корпуса редуктора снимается якорь. Удалить из первого агрегата угольную пыль можно, продув его сжатым воздухом. Стопорные кольца демонтируются с двух валиков. Затем снимаются регулировочные шайбы, демонтируются тяги из кронштейна. Аналогично снимаются с валиков шайбы регулировочного типа. С двух сторон кронштейна вытаскиваются уплотненные кольца.

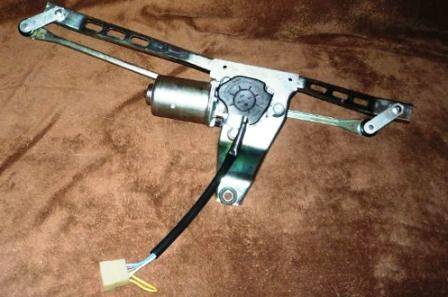

Необходимо учесть, что система трапеции представлена в виде единой конструкции, которая не подлежит разборке. Поэтому при выходе тяги из строя данный агрегат заменяется полностью. В его состав входят следующие элементы:

• кривошип;
• шарнир;
• валик.

Что касается сборки дворников, то эта процедура осуществляется в обратной последовательности. При этом нужно быть внимательным и учитывать следующее:

1. При монтаже якоря в корпус устанавливается упорный шарик в соответствующую выемку вала.
2. В процессе сборки редуктора смазываются с помощью специальной смазки червяк вала мотора и шестерня.

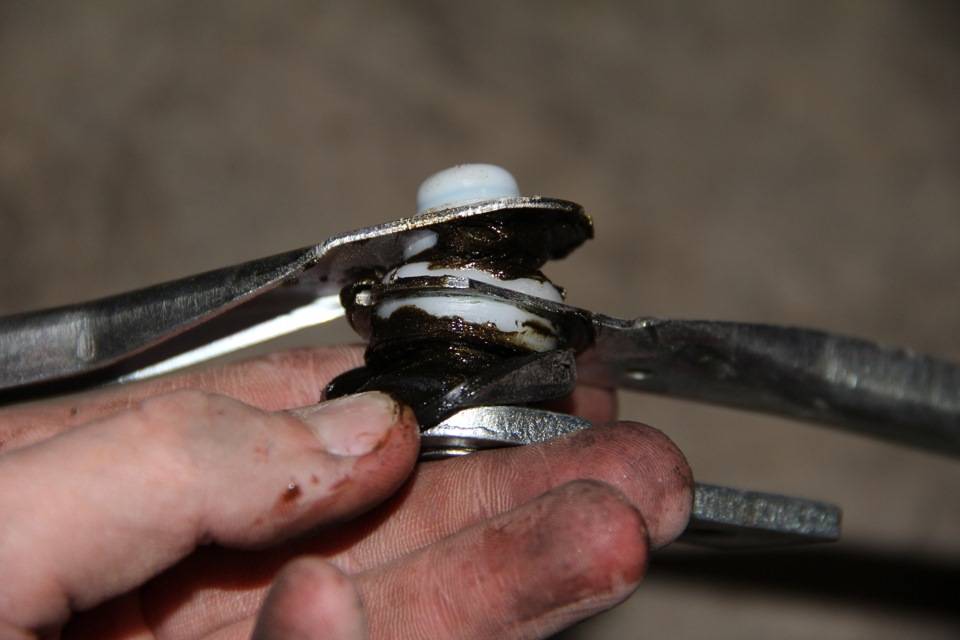

3. Аналогичным веществом смазываются валики при монтаже тяг.
4. Кривошип нужно устанавливать параллельно последнему устройству. Направить его следует в сторону электрического мотора.

Если «девятку» отремонтировать своими руками невозможно, тогда рекомендуется обратиться за помощью к автомеханику.

Проверка электропроводки и предохранителей

Одной из основных причин, по которой дворники на ВАЗ 21099 могут не работать, является неисправность в электропроводке. Для начала необходимо проверить состояние проводов, которые идут от переключателя дворников к моторчику. Часто проводка может быть повреждена из-за коррозии, механических повреждений или старения изоляции. Важно внимательно осмотреть все соединения, особенно в местах, где провода могут тереться о металлические части кузова.

Следующим шагом является проверка предохранителей. ВАЗ 21099 оснащен предохранителями, которые защищают электрическую цепь дворников. Если предохранитель перегорел, это может привести к полной остановке работы дворников. Для проверки предохранителей необходимо снять крышку блока предохранителей и визуально осмотреть их на наличие повреждений. Если предохранитель сгорел, его следует заменить на новый с аналогичными характеристиками.

Также стоит обратить внимание на состояние переключателя дворников. Иногда проблема может заключаться в самом переключателе, который может заедать или иметь внутренние повреждения. Для проверки переключателя его можно снять и протестировать с помощью мультиметра, чтобы убедиться, что он корректно замыкает контакты при переключении режимов работы.

Необходимо также проверить моторчик дворников. Если он не получает питание, то, даже если все остальные элементы в порядке, дворники не будут работать. Для этого можно подключить моторчик напрямую к источнику питания и проверить его работоспособность. Если моторчик не запускается, возможно, он требует замены.

В заключение, проверка электропроводки и предохранителей является важным этапом в диагностике неисправностей дворников на ВАЗ 21099. Систематический подход к проверке всех компонентов электрической цепи поможет выявить и устранить проблему, обеспечив надежную работу дворников в любых погодных условиях.

Вопрос-ответ

Какое реле отвечает за дворники на ВАЗ 21099?

Реле стеклоочистителя 48. 3787-05 (старый образец) ВАЗ-2108, 2109, 21099, 2110, 2123, АЗЛК-2141, УАЗ.

Почему по какой причине не работают дворники?

Самой простой причиной является износ самих щеток. Щетки необходимо просто заменить. Вторая по распространенности причина – слабое прилегание щеток к стеклу из-за механических помех. Вариант ее устранения – очистить дворник от посторонних предметов, мешающих нормальному прижиму.

Где находится предохранитель дворников ВАЗ 2109 карбюратор?

На ВАЗ 2109 он расположен под капотом, с водительской стороны, рядом с левой стойкой. Доступ к нему простой: ✔ Карбюраторные модели – черный прямоугольный блок 17.3722 с керамическими предохранителями.

Советы

СОВЕТ №1

Проверьте предохранители. Часто проблема с неработающими дворниками может быть связана с перегоревшим предохранителем. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы найти местоположение предохранителя для системы стеклоочистителей и замените его при необходимости.

СОВЕТ №2

Осмотрите моторчик стеклоочистителей. Если предохранитель в порядке, возможно, проблема кроется в самом моторчике. Проверьте его на наличие повреждений или коррозии, а также убедитесь, что он получает питание. Если моторчик не работает, его может потребоваться заменить.

СОВЕТ №3

Проверьте переключатель дворников. Иногда проблема может быть в неисправном переключателе, который отвечает за включение и регулировку работы дворников. Попробуйте проверить его работоспособность, а при необходимости замените на новый.

СОВЕТ №4

Убедитесь в исправности проводки. Проверьте все соединения и проводку, ведущую к моторчику и переключателю. Изолированные или поврежденные провода могут быть причиной того, что дворники не работают. Если вы обнаружите повреждения, их следует восстановить или заменить.
