ШРУС, или шарнир равных угловых скоростей, — ключевой элемент трансмиссии автомобилей, передающий крутящий момент от двигателя к колесам при различных углах поворота. В статье рассмотрим принцип работы ШРУСа, его устройство и функции в автомобиле. Понимание этих аспектов поможет автовладельцам ориентироваться в технических характеристиках и своевременно выявлять неисправности, что повышает безопасность и надежность эксплуатации автомобиля.
Конструктивные особенности

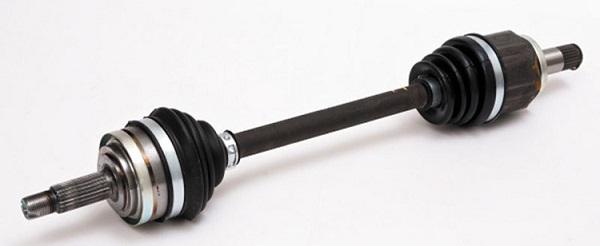

Деталь — компонент приводного вала, передающий вращение от двигателя к ведущим колесам автомобиля. Ее конструкция обеспечивает необходимые углы поворота передних колес, стабилизирует колебания и минимизирует шум от вибраций. Это две половины полуоси, шарнирно соединяющие дифференциал с ступицами колес. Шарнир со стороны дифференциала называется внутренним, а со стороны колеса — внешним.
Внутренний шарнир подвижен и допускает меньший угол разворота. Он может изменять длину благодаря удлиненному шлицевому соединению. Внешний шарнир, выполненный в виде шарика, обеспечивает больший радиус поворота. Конструкция этих элементов варьируется в зависимости от типа автомобиля и характеристик приводного вала. Внутренняя полуось обычно больше внешней по размерам, весу и стоимости. Рабочий угол ШРУСа может достигать 50°, в то время как внутренний шарнир ограничен 20°.
ШРУС, или шарнир равных угловых скоростей, является ключевым элементом трансмиссии автомобилей, обеспечивая передачу крутящего момента от коробки передач к колесам. Эксперты отмечают, что его работа основана на принципе равномерного распределения угловой скорости, что особенно важно при движении по кривым. ШРУС состоит из шариков, помещенных в специальный корпус, который позволяет им свободно перемещаться, сохраняя при этом необходимую связь между валами. Это обеспечивает плавность работы и минимизирует износ деталей. Кроме того, конструкция ШРУСа позволяет компенсировать изменения угла наклона, что делает его незаменимым в современных автомобилях, особенно с передним приводом. Таким образом, правильная работа ШРУСа напрямую влияет на безопасность и комфорт вождения.
Разновидности, отличия
Не вдаваясь в историю изобретений, можно отметить наиболее распространенную и востребованную конструкцию шарикового шарнира. Но расшифровка делит их формулируя:
- Сухариковые – имеют склонность нагреваться на больших скоростях.
- Кулачково–дисковые шарниры, применяются на большегрузных тягачах высокой проходимости, например, КРАЗ 255.
- Трипод-отличается конструкцией сферической формы ролика и вилки. Чаще применяются на автомобиле в качестве внутренних полуосей.
- Спаренный карданный вал, состыкованные между собой два кардана для компенсации неравномерного вращения друг друга.
| Компонент ШРУСа | Функция | Принцип работы |
|---|---|---|
| Шариковая обойма (внутренняя) | Соединяет приводной вал с валом колеса | Обеспечивает передачу крутящего момента между валами, вращающимися под разными углами, за счет скольжения шариков по сферическим поверхностям. |
| Шарики | Обеспечивают передачу крутящего момента | Перекатываются по дорожкам внутренней и внешней обойм, обеспечивая плавное вращение и компенсацию угла между валами. |
| Внешняя обойма (наружная) | Соединяет вал колеса с колесом | Крепится к ступице колеса и обеспечивает передачу крутящего момента на колесо. |
| Пыльник | Защита от грязи и влаги | Предотвращает попадание грязи, пыли и влаги внутрь ШРУСа, обеспечивая смазку и долговечность работы. |
| Смазка | Смазка трущихся поверхностей | Снижает трение между шариками и обоймами, обеспечивая плавную работу и долговечность ШРУСа. |
Интересные факты
ШРУС (шарнир равных угловых скоростей) — это устройство, которое используется в автомобилях для передачи крутящего момента от трансмиссии к колесам, позволяя при этом передавать движение при изменении угла поворота колес. Вот несколько интересных фактов о его работе:
-
Угол поворота и скорость: ШРУС позволяет передавать крутящий момент при значительных углах поворота колес, что особенно важно для переднеприводных автомобилей. Он обеспечивает равные угловые скорости для обоих концов, что минимизирует вибрации и износ.
-
Конструкция: ШРУС состоит из двух основных частей — шарнира и обоймы. Шарнир имеет форму шара, который помещается в обойму с соответствующей формой. Это позволяет ему свободно вращаться и одновременно компенсировать изменения угла, что делает его идеальным для применения в автомобилях.
-
Разные типы ШРУСов: Существуют разные типы ШРУСов, такие как “плоский” и “косой”. Плоские ШРУСы используются в основном в переднеприводных автомобилях, тогда как косые ШРУСы применяются в полноприводных системах и обеспечивают большую прочность и надежность при высоких нагрузках.
Эти факты подчеркивают важность ШРУСов в современных автомобилях и их роль в обеспечении плавности и надежности движения.
Принцип работы
Процесс передачи вращательного движения осуществляется от внутренней полуоси к внешней. Полуоси должны находиться под углом не более 70° друг к другу.
Понимание конструкции ШРУСа помогает осознать уникальный блок полуосей, который включает:
- ведомый вал с сферическим корпусом;
- ведущий вал с сферическим кулаком;
- сепаратор, фиксирующий шарики в гнездах;
- шесть стальных шариков.
В собранном виде устройство выглядит так:
Читайте также:
Стальные шарики удерживаются сепаратором в сферических канавках между корпусом и кулаком. При вращении ведущего вала шарики перемещаются по канавкам. Усилие от ведущего вала передается на обойму, а затем на ведомую полуось через кулак и шесть шариков (видимых на изображении).
Обнаружение неисправности
Шарнир равных угловых скоростей изготавливается из высокопрочных сталей. Однако неисправности имеют место по причине:
- замена некачественными изделиями, каковых предостаточно на рынке сбыта;
- использование смазки низкого качества;
- попадание абразивной пыли в механизм через разорванный пыльник;
- неудовлетворительное покрытие дорожного полотна;
- частое выкручивание рулевого колеса до упора.
Шарниры равных угловых скоростей – это почти подшипники качения, обойма которых имеет поперечные канавки.
Такая конструкция предусматривает возможность менять углы ведущей полуоси относительно ведомой. Пребывая под постоянной динамической нагрузкой, сочленения корпус – шарики и кулак – шарики подвергаются износу. В результате между ними появляются зазоры. А они становятся причиной появления специфического шума, исходящего, как от надломленной ветки, то есть хруста. Исходят таковые от перекатывания шариков по выработанным или имеющим шероховатости, канавкам.
Но нужно запомнить, что внутреннее звено шарнира издает звуковой сигнал о наличии неисправности, особенно при езде на машине по дорогам с колдобинами. Нередко можно услышать шум и на прямой трассе.
В замене шарнирного комплекта можно убедиться, вращая колесо на подвешенном автомобиле. В этом случае внутренний шарнир сильно изгибается, а специфический звук неисправности проявляется больше.
Смазка
При регулярном обслуживании и правильном уходе срок службы ШРУСа может быть равен сроку эксплуатации автомобиля. Для долгой и бесперебойной работы узла важно своевременно его смазывать, зная, какую смазку использовать для каждой части. Это необходимо для:
- уменьшения трения в соединениях;
- предотвращения износа компонентов;
- снижения динамических и статических нагрузок;
- защиты соединений от коррозии.
Наиболее подходящей смазкой для шарнирных узлов является ШРУС 4. Она обладает высокой вязкостью, что позволяет хорошо удерживаться на поверхности трущихся и вращающихся деталей. Консистенция смазки обеспечивает стабильность в любых условиях эксплуатации. Не забывайте менять смазку при замене пыльника и установке нового узла.
Замена пыльника
Представляет собой резиновый гофрированный чехол с фиксацией хомутом на обоих концах. Визуальный обзор состояния пыльника проверяется полным поворотом передних колес до упора. Они не должны иметь разрывов, трещин, следов смазки. Чем же чревато езда без оного Дело в попадании сочленений грязи, абразивной пыли, которые медленно, но упорно разъедают вращающиеся поверхности. Ситуация приводит к большому зазору, например, между кулаком и шариками. Большой износ же обязательно приводит к тому, что ШРУС вырывает из гнезда ступицы.
-
Читайте также:
Замену пыльников на автомобиле желательно проводить одновременно, не дожидаясь, когда выйдет из строя второй. На фото показаны хомуты, конструкция которых не предполагает использование червячной передачи. Такой тип исполнения один из наиболее удачных.
АБС и ШРУС
При выборе шарниров равных угловых скоростей учитывайте комплектацию автомобиля. ШРУСы для моделей с ABS отличаются от тех, что устанавливались на автомобили без дополнительных тормозных систем.
Устойчивость к нагрузкам
ШРУС (шарнир равных угловых скоростей) является важным компонентом трансмиссии автомобиля, обеспечивающим передачу крутящего момента от коробки передач к колесам. Одной из ключевых характеристик ШРУСа является его устойчивость к нагрузкам, что позволяет ему эффективно функционировать в различных условиях эксплуатации.
ШРУСы бывают различных типов, включая внутренние и внешние. Внутренние ШРУСы, как правило, подвергаются меньшим угловым нагрузкам, чем внешние, которые должны справляться с большими углами поворота. Это означает, что внешние ШРУСы должны быть более прочными и устойчивыми к нагрузкам, что достигается за счет использования высококачественных материалов и более сложной конструкции.
Кроме того, устойчивость к нагрузкам также зависит от правильной установки и обслуживания ШРУСа. Неправильная установка может привести к неравномерному распределению нагрузок, что в свою очередь может вызвать преждевременный износ или поломку. Регулярная проверка состояния ШРУСов, а также замена смазки и герметизации, помогают поддерживать их работоспособность и устойчивость к нагрузкам на протяжении всего срока службы.
Важно отметить, что при эксплуатации автомобиля на неровных или сложных дорожных покрытиях, ШРУСы подвергаются дополнительным нагрузкам. В таких условиях особенно важно следить за состоянием этих компонентов, так как они могут испытывать значительные механические напряжения. В случае обнаружения признаков износа или повреждения, необходимо незамедлительно произвести замену ШРУСа, чтобы избежать более серьезных поломок трансмиссии.
Таким образом, устойчивость к нагрузкам является критически важным аспектом работы ШРУСа, который обеспечивает надежную передачу крутящего момента и долговечность этого компонента. Правильная эксплуатация и регулярное обслуживание помогут сохранить его работоспособность и предотвратить возможные неисправности.
Вопрос-ответ
Как работают ШРУСы?
Работает устройство по следующему принципу. Во внешнем корпусе с канавками находится обойма и сепаратор с шариками, которые, в свою очередь, перекатываются между корпусом и обоймой. Шарики позволяют постоянно передавать крутящий момент под углом до 70 градусов.
-
Читайте также:
Как ШРУС связан с коробкой передач?
ШРУС (шарнир равных угловых скоростей) — это механический узел и важный элемент трансмиссии, обеспечивающий передачу крутящего момента от дифференциала через приводной вал на колесо. На каждом приводном валу располагается два ШРУСа. Один находится у колеса, второй – у коробки переключения передач или редуктора.
Какой угол работы ШРУСа?
Угол сгиба внутреннего (устанавливаемого на коробке передач) ШРУСа не должен превышать 25° (фото 2). Некорректная фиксация хомута (как слишком тугая, так и слишком свободная) приводит к вытеканию смазки, что приводит, в свою очередь, к преждевременному выходу ШРУСа из строя (фото 3).
Какая разница между правым и левым шрусом?
При повороте машины влево будет хрустеть правая наружная “граната”, а при повороте вправо — левая. Это обусловлено тем, что в данный момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента.
Советы
СОВЕТ №1
Изучите основные компоненты ШРУСа, такие как шариковые подшипники и пыльники. Понимание их функций поможет вам лучше разобраться в работе устройства и выявлять возможные проблемы.
СОВЕТ №2
Регулярно проверяйте состояние пыльников ШРУСа. Поврежденные или изношенные пыльники могут привести к попаданию грязи и влаги, что значительно сократит срок службы ШРУСа.
СОВЕТ №3
Обратите внимание на звуки, исходящие от колес при поворотах. Хруст или щелчки могут указывать на проблемы с ШРУСом. В таком случае рекомендуется обратиться к специалисту для диагностики и ремонта.
