Обзор цифрового тестера Ketotek KCX-017 для аккумуляторов

В мире, где мобильные устройства стали частью повседневной жизни, надежные аккумуляторы имеют большое значение. Тестер аккумуляторов Ketotek KCX-017 позволяет точно оценить ёмкость и состояние аккумуляторов смартфонов, планшетов и повербанков. В этой статье мы рассмотрим функционал и особенности этого устройства, что поможет поддерживать аккумуляторы в оптимальном состоянии и избегать быстрой разрядки.

Упаковка и внешний вид

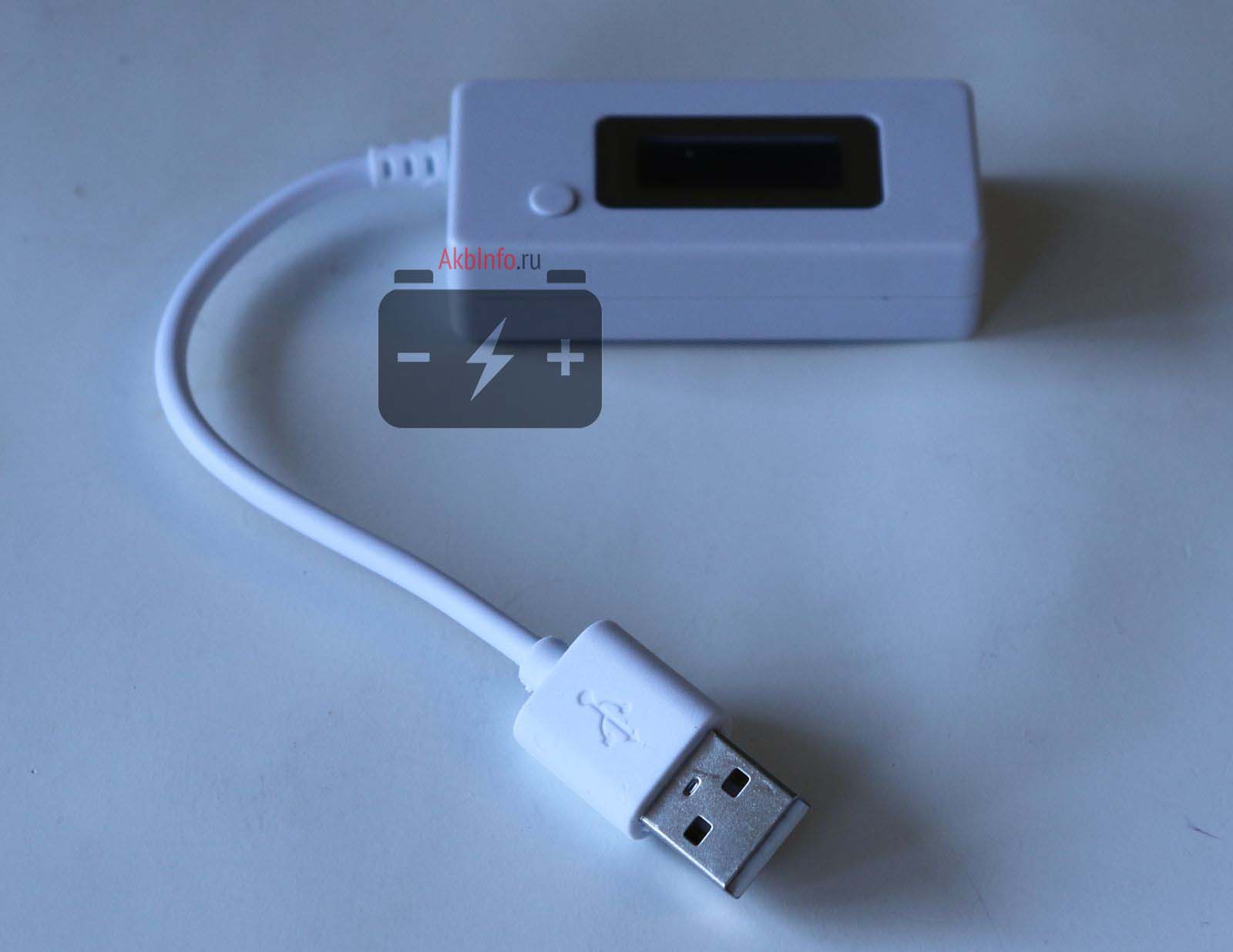

Тестер Ketotek KCX-017 был приобретён на Алиэкспрессе за 245 рублей. Устройство пришло в стандартной почтовой упаковке и дополнительно было упаковано в полиэтиленовый пакет. KCX-017 выполнен в пластиковом корпусе с небольшим дисплеем на передней панели и оснащён USB-кабелем.

На том же торце, где расположен кабель, имеется разъём micro USB. На противоположной стороне находится ещё один USB-разъём. Рядом с дисплеем на передней панели расположена кнопка для сброса данных и управления десятью ячейками памяти.

Материалы, из которых изготовлен тестер, довольно дешёвые: стекло дисплея имеет потертости и видны небольшие царапины. В целом, устройство собрано качественно. Корпус не скрипит, а кабель надёжно фиксируется на своём месте.

В комплекте с KCX-017 нет ничего, кроме самого устройства. Инструкция по эксплуатации отсутствует, а основные характеристики указаны на обратной стороне корпуса. Вы можете ознакомиться с ними в таблице ниже.

Габариты корпуса Ketotek KCX-017 составляют 59 х 27 х 14 мм (длина х ширина х толщина). Длина USB-кабеля равна 145 мм.

Теперь давайте рассмотрим, как использовать тестер для измерения ёмкости аккумулятора и энергопотребления. Да, если подключить его в разрыв, можно измерить напряжение и ток, который потребляет устройство.

Эксперты отмечают, что цифровой тестер Ketotek KCX-017 для аккумуляторов представляет собой надежное и удобное решение для проверки состояния различных типов батарей. Устройство поддерживает широкий диапазон напряжений и совместимо с большинством популярных аккумуляторов, включая литий-ионные, никель-металлогидридные и свинцово-кислотные. Простота в использовании и наличие четкого цифрового дисплея позволяют быстро получить необходимые данные о состоянии батареи, что особенно важно для профессионалов в области ремонта электроники.

Кроме того, тестер оснащен функцией автоматического отключения, что способствует экономии энергии и увеличивает срок службы устройства. Эксперты также подчеркивают компактные размеры и легкий вес Ketotek KCX-017, что делает его идеальным инструментом для работы в полевых условиях. В целом, устройство зарекомендовало себя как надежный помощник для диагностики аккумуляторов, что делает его незаменимым в арсенале любого специалиста.

https://youtube.com/watch?v=_fRvBFCFdK4

Тестирование

Небольшое описание процесса работы с устройством можно найти в магазине продавца на Алиэкспрессе. Но там всё это выложено в виде автоматического корявого перевода. Поэтому вкратце о том, что позволяет делать Ketotek KCX-017.

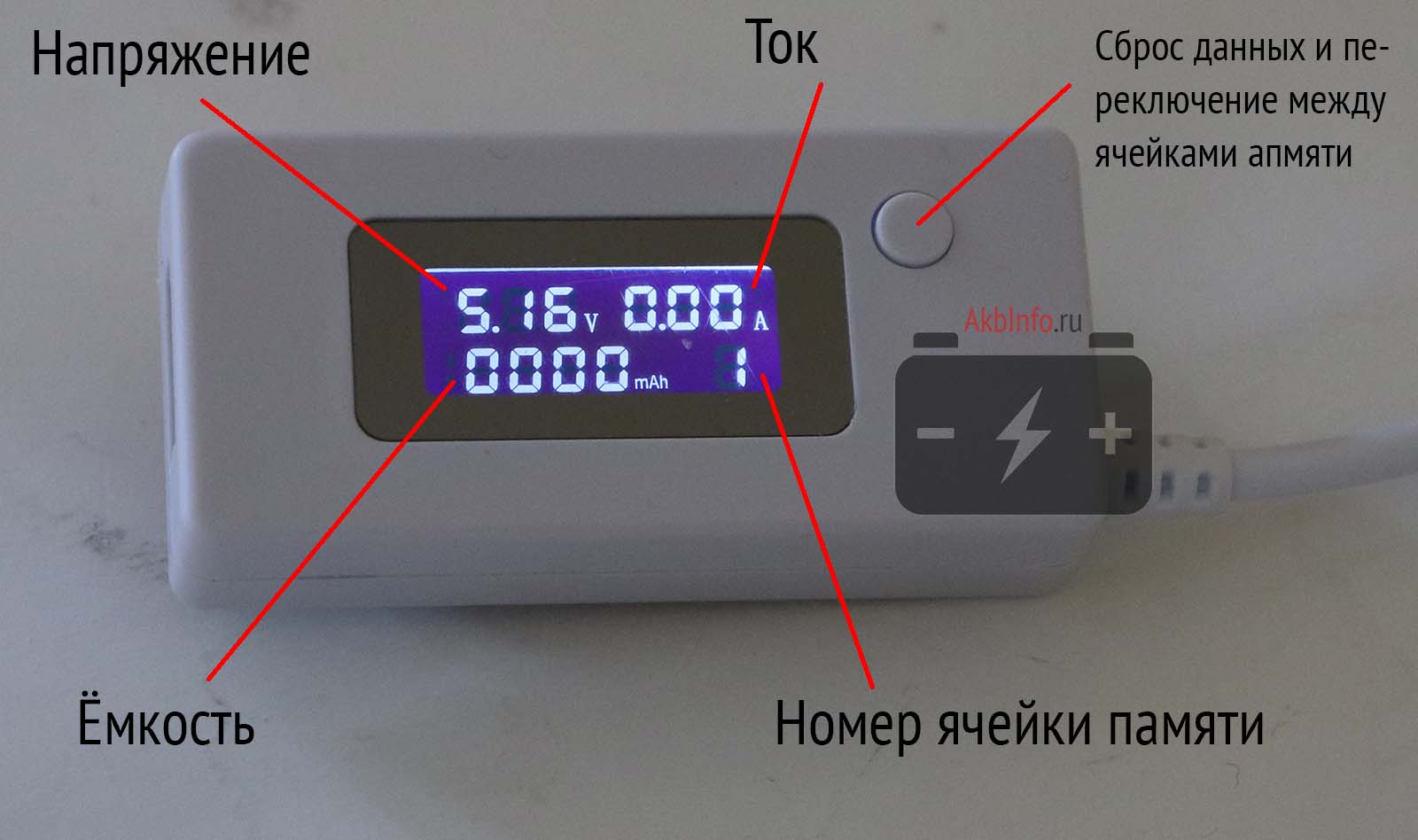

Тестером можно измерять ёмкость аккумуляторов двумя способами, при заряде или разряде. Эти два варианта подробнее рассматриваются ниже. На дисплее KCX-017 есть четыре поля. Слева направо и сверху вниз это напряжение, ток, ёмкость и номер ячейки памяти.

С помощью физической кнопки можно сбрасывать данные. Для этого нужно переключиться на ячейку памяти и на не менее трёх секунд удерживать кнопку нажатой. Чтобы переключаться между ячейками памяти, нужно два раза быстро нажать на кнопку. После этого одинарным нажатием вы сможете перемещаться между ячейками памяти, которых здесь десять. Они обозначены цифрами от 0 до 9.

Чтобы вернуться в обычный режим, снова быстро нажимаете на кнопку два раза. При этом тестер переключается на предыдущую ячейку. То есть, при нажатии два раза, например, на четвёртой вас перебросит на третью ячейку.

Интересные факты

Вот несколько интересных фактов о цифровом тестере Ketotek KCX-017 для аккумуляторов:

1. Многофункциональность: Ketotek KCX-017 не только измеряет напряжение и емкость аккумуляторов, но также может тестировать различные типы батарей, включая литий-ионные, никель-металлогидридные и свинцово-кислотные. Это делает его универсальным инструментом для любителей электроники и профессионалов.

2. Цифровой дисплей: Тестер оснащен четким цифровым дисплеем, который отображает результаты тестирования в реальном времени. Это позволяет пользователям быстро и точно оценивать состояние аккумуляторов, что особенно полезно при работе с несколькими батареями.

3. Автоматическое отключение: Ketotek KCX-017 имеет функцию автоматического отключения, что помогает экономить заряд батареи тестера. Это особенно важно для пользователей, которые часто забывают выключать устройства после использования, что увеличивает срок службы тестера.

https://youtube.com/watch?v=0vquqN6ZwKw

Измерение ёмкости в процессе заряда аккумулятора

Чтобы активировать тестер, необходимо подключить USB-кабель к порту зарядного устройства. Это может быть зарядное устройство для телефона, повербанк и подобные устройства. На том же конце также имеется разъём micro USB, если у вас есть соответствующий кабель.

Однако стоит отметить, что при использовании этого разъёма дисплей иногда начинает мерцать и отображает значок низкого напряжения. Для индикации повышенного или пониженного напряжения на экране предусмотрены стрелки. Стрелка вниз загорается, если напряжение опускается ниже 4,7 В, а стрелка вверх – при значении выше 5,3 В.

При этом дисплей на мгновение гаснет, затем показывает нули и возвращается к обычному режиму работы. В описании от продавца это обозначается как мерцание.

После подключения устройства к источнику питания, с противоположного конца Ketotek KCX-017 подключите смартфон, планшет, плеер, повербанк или любой другой гаджет, ёмкость которого вы хотите измерить. Начнётся процесс зарядки, и на дисплее начнётся отсчёт ёмкости.

Важно отметить, что в режиме измерения ёмкости потери на заряд не учитываются, поэтому результаты будут менее точными по сравнению с измерениями на разряд.

Измерение ёмкости в процессе разряда аккумулятора

В этом случае потребуется так называемый нагрузочный резистор. На Алиэкспрессе есть масса копеечных устройств подобного типа с интерфейсом USB. Смысл в том, что резистор будет разряжать аккумулятор гаджета, а вы будете с помощью тестера KCX-017 контролировать отданную ёмкость.

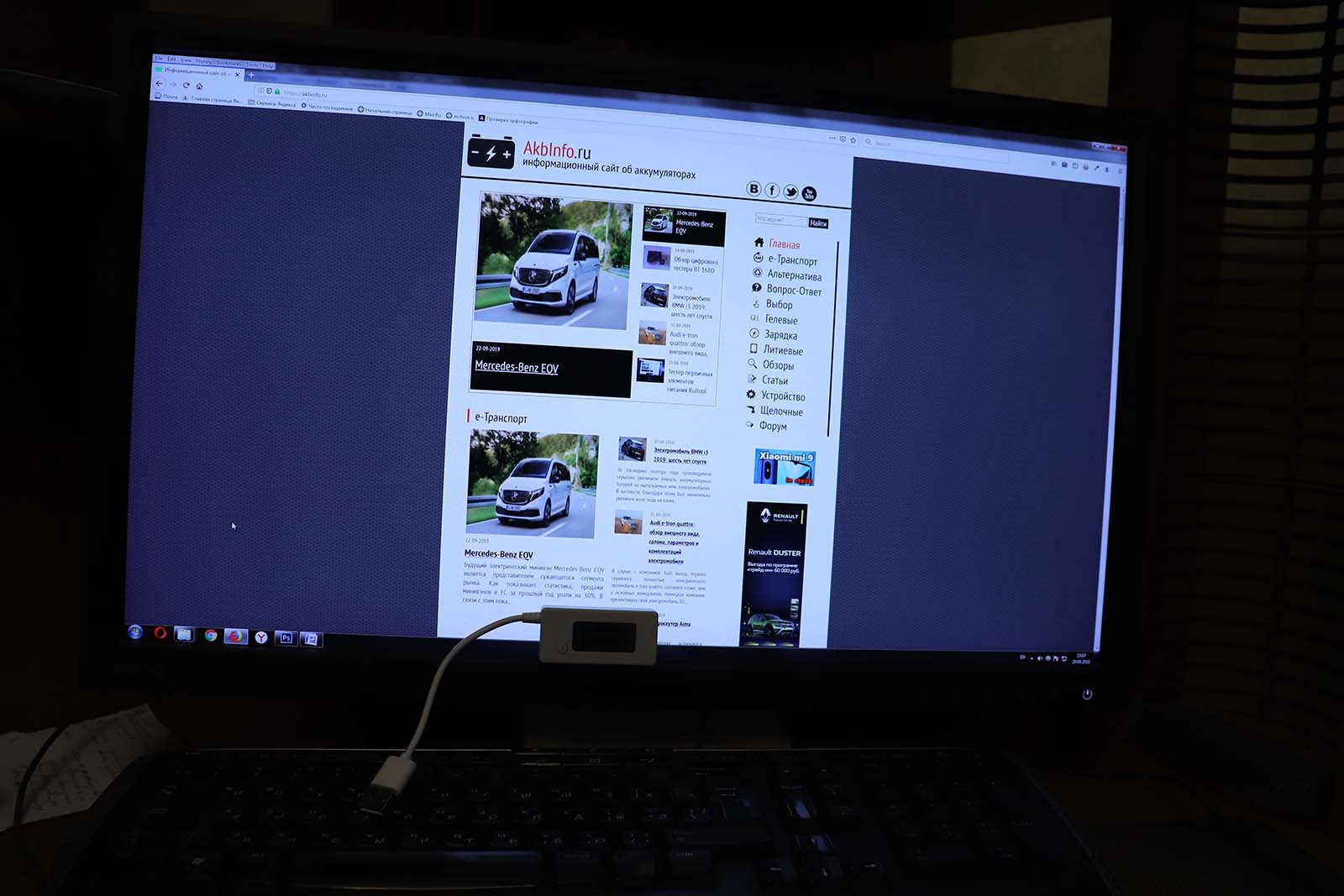

Для измерения в процессе разряда нужно кабель тестера подключить к гаджету, а с противоположного торца подключить нагрузочный резистор. К сожалению, у меня резистора под рукой не оказалось. Чтобы продемонстрировать процесс, я просто подключил внешний жёсткий диск через тестер к ноутбуку и проверил его энергопотребление. Просто для подключения от телефона не нашлось нужных переходников.

На фото видно, что внешний жёсткий диск потребляет ток 0,23-0,25 ампера. При этом в Windows определяется стандартным образом и с ним можно работать через проводник. Извлекается также без проблем через безопасное отключение в системном трее. То есть, операционная система видит винчестер, а не тестер. При обращении к жёсткому диску через проводник и скачивании файлов потребляемый ток возрастает до 0,45-0,5 А.

Если вместо ноутбука будет другой гаджет, можно также без проблем измерить ёмкость его аккумулятора. Вариант замеров ёмкости при разряде точнее, поскольку здесь мы видим реальную ёмкость без потерь, которую может отдать аккумуляторная батарея устройства.

Измерение энергопотребления в реальном времени

После того как я подключил внешний жесткий диск, я также присоединил к ноутбуку сканер Canon с помощью адаптера Ketotek KCX-017. Этот сканер не имеет собственного блока питания и получает энергию через USB-интерфейс. Такой способ подключения подходит для любых периферийных устройств и гаджетов, которые используют USB. Вы просто подключаете устройство и можете отслеживать потребление энергии. Напряжение и ток отображаются в режиме реального времени, а также доступна информация о расходуемой ёмкости.

В режиме ожидания сканер потребляет около 0,2 ампера. При выполнении сканирования ток увеличивается до 0,31-0,35 ампера, а напряжение падает с 5,04 до 4,97 вольта.

Подключение от компьютера

Поскольку тестер не определяется, как устройство при подключении к Windows, через него можно вести заряд гаджетов и от системного блока. Только в этом случае зарядный ток ограничивается потолком 0,4-0,45 ампера.

Заключение

Тестер Ketotek KCX-017 является доступным и полезным инструментом для тех, кто хочет определить реальную ёмкость аккумуляторов своих устройств. Он легко подключается и не требует сложных настроек.

Чтобы получить приблизительную оценку ёмкости аккумулятора, достаточно подключить его в цепь между источником питания и заряжаемым устройством. С помощью этого тестера можно измерять ёмкость аккумуляторов смартфонов, планшетов, повербанков, плееров, ноутбуков и других гаджетов, которые имеют USB-порт и встроенный аккумулятор. Важно, чтобы электрические параметры этих устройств соответствовали диапазону, который может измерять тестер.

В сравнении с моделью Keweisi KWS-V20, Ketotek KCX-017 предлагает более выгодные условия благодаря наличию десяти ячеек памяти для сохранения результатов измерений. Рекомендуется использовать нагрузочный резистор с USB-интерфейсом для более точного измерения ёмкости во время разряда тестируемого аккумулятора.

Кроме того, с помощью Ketotek KCX-017 можно измерять энергопотребление различных периферийных устройств, подключая их к системному блоку или ноутбуку. В процессе тестирования я заметил один интересный момент. При подключении зарядного устройства к порту micro USB у тестера наблюдались постоянные колебания напряжения, мерцание дисплея и сброс данных. Не уверен, является ли это проблемой конкретного устройства или же все модели KCX-017 имеют такую особенность.

Видеообзор

https://youtube.com/watch?v=_fRvBFCFdK4

Сравнение с аналогичными моделями

Цифровой тестер Ketotek KCX-017 выделяется на фоне аналогичных моделей благодаря своим уникальным характеристикам и функциональным возможностям. В данном разделе мы проведем сравнение с несколькими популярными конкурентами, чтобы понять, в чем заключаются преимущества и недостатки Ketotek KCX-017.

Первым конкурентом, с которым мы сравним Ketotek KCX-017, является тестер ANENG AN8008. Этот прибор также предназначен для измерения напряжения и емкости аккумуляторов, однако его функционал ограничен. ANENG AN8008 не поддерживает тестирование различных типов аккумуляторов, таких как Li-ion или NiMH, что делает его менее универсальным по сравнению с Ketotek KCX-017, который может работать с несколькими типами батарей. Кроме того, Ketotek KCX-017 предлагает более широкий диапазон измерений, что позволяет пользователю получать более точные данные.

Другим популярным аналогом является Uni-T UT136C. Этот тестер также имеет возможность измерения напряжения и емкости, но его интерфейс менее интуитивно понятен, что может затруднить использование для неопытных пользователей. В отличие от Uni-T UT136C, Ketotek KCX-017 оснащен более удобным и понятным дисплеем, который отображает все необходимые параметры в ясной и доступной форме. Также стоит отметить, что Ketotek KCX-017 имеет более компактные размеры, что делает его удобным для транспортировки и использования в полевых условиях.

Еще одним интересным конкурентом является Velleman DVM850BL. Этот тестер предлагает множество функций, включая возможность измерения температуры и частоты, однако его цена значительно выше, чем у Ketotek KCX-017. Для пользователей, которым не нужны дополнительные функции, Ketotek KCX-017 станет более экономичным выбором, сохраняя при этом высокую точность измерений и надежность.

В заключение, можно сказать, что Ketotek KCX-017 предлагает отличное соотношение цены и качества, превосходя многих своих конкурентов в плане функциональности и удобства использования. Его способность работать с различными типами аккумуляторов, интуитивно понятный интерфейс и компактные размеры делают его идеальным выбором как для профессионалов, так и для любителей.

Вопрос-ответ

Каковы основные функции цифрового тестера Ketotek KCX-017?

Цифровой тестер Ketotek KCX-017 предназначен для проверки состояния аккумуляторов, включая измерение напряжения, емкости и внутреннего сопротивления. Он также может определять уровень заряда и разряда, что позволяет пользователям оценить работоспособность батарей различных типов.

С какими типами аккумуляторов совместим Ketotek KCX-017?

Тестер Ketotek KCX-017 совместим с различными типами аккумуляторов, включая свинцово-кислотные, литий-ионные и никель-металлогидридные. Это делает его универсальным инструментом для пользователей, работающих с разными источниками питания.

Как правильно использовать тестер для получения точных результатов?

Для получения точных результатов необходимо подключить тестер к аккумулятору, следуя инструкциям в руководстве пользователя. Важно убедиться, что контакты тестера надежно закреплены, а также проводить измерения при стабильной температуре и условиях, чтобы избежать искажений данных.

Советы

СОВЕТ №1

Перед использованием тестера Ketotek KCX-017 обязательно ознакомьтесь с инструкцией. Это поможет вам правильно подключить устройство и избежать ошибок при измерениях.

СОВЕТ №2

Регулярно проверяйте калибровку тестера. Это обеспечит точность измерений и поможет вам получать надежные данные о состоянии аккумуляторов.

СОВЕТ №3

Используйте тестер в хорошо освещенном месте, чтобы четко видеть дисплей и результаты измерений. Это особенно важно при работе с мелкими цифрами и индикаторами.

СОВЕТ №4

Не забывайте о безопасности: при работе с аккумуляторами всегда надевайте защитные очки и перчатки, чтобы избежать возможных травм или повреждений.
