Нужна ли третья опора на раздатку Нивы?

Третья опора на раздатку Нивы вызывает споры среди владельцев и любителей внедорожника. В статье рассмотрим, зачем нужна третья опора, как она влияет на работу раздаточной коробки и какие преимущества предоставляет в эксплуатации. Также разберем процесс установки и особенности тюнинга, что поможет вам принять обоснованное решение о целесообразности этого улучшения для вашего автомобиля.

Принципы работы системы узлов

Крутящий момент передается на раздаточную коробку через ведущий вал от трансмиссии. Затем этот момент поступает на межосевой дифференциал, который может быть как без механизма блокировки, так и с жесткой блокировкой или автоблокировкой. В случае отсутствия блокировки оси могут вращаться с различной скоростью, тогда как наличие такого механизма позволяет более эффективно распределять крутящий момент в зависимости от условий дороги.

Самоблокирующие дифференциалы могут быть представлены несколькими типами: вязкостной муфтой (это наиболее распространенный вариант), дифференциалом типа «торсен» (обладает широким диапазоном передачи крутящего момента, но не всегда достаточно прочен для внедорожников) или фрикционной муфтой (которая может блокировать дифференциал как автоматически, так и вручную, основываясь на силе трения).

Раздаточная коробка на Ниве может работать в различных режимах: от подключения только задней оси до активации обеих осей с автоблокировкой дифференциала между ними. Управление раздаткой осуществляется вручную с помощью механического рычажного привода. Задним рычагом переключаются передачи, а передним — включается блокировка дифференциала. Рычаг перемещается вдоль оси, установленной на проушинах, находящихся спереди раздаточной коробки.

В отверстии рычага установлены пластиковые муфты, которые уменьшают трение. Нижний конец рычага закреплен в штоке с помощью фигурной пружины, а другой конец штока соединен с муфтой через вилку и зафиксирован болтом. Для фиксации привода используется подпружиненный шарик, который входит в пазы штока. На штоке переключения раздатки Нивы обычно предусмотрены три передачи: для высшей, низшей и нейтральной. Шток блокировки дифференциала имеет два положения: «включено» и «выключено». На крышке привода переднего моста установлен выключатель, который замыкает цепь контрольной лампы при включенной блокировке дифференциала Нивы.

Эксперты в области автомобильной техники и внедорожного тюнинга обсуждают необходимость установки третьей опоры на раздаточную коробку Нивы. Некоторые специалисты утверждают, что дополнительная опора может значительно повысить жесткость конструкции, что особенно важно при активной эксплуатации автомобиля в сложных условиях. Это может снизить риск повреждений и увеличить срок службы трансмиссии.

Однако другие эксперты считают, что стандартная конструкция уже достаточно надежна для большинства пользователей. Они подчеркивают, что установка третьей опоры может привести к увеличению веса и усложнению обслуживания. В конечном итоге, выбор зависит от стиля вождения и условий эксплуатации. Для любителей экстремального бездорожья дополнительная опора может стать полезным улучшением, в то время как для городских условий она может оказаться излишней.

https://youtube.com/watch?v=fGn8iRRoA5Y

Дополнительная опора раздатки

В классическом исполнении раздаточная коробка прикрепляется к полу кузова авто на пару резинометаллических кронштейнов. Чтобы отрегулировать ее по отношению к фланцу промвала, используются отверстия овальной формы в кронштейнах. Между ними и кузовом иногда ставятся регулирующие прокладки.

Ниву многие знают как автомобиль с высоким уровнем вибраций, которые досаждают ряду водителей. Поэтому многими автовладельцами ставится третья опора, которая позволяет уменьшить колебания раздатки в продольных плоскостях, чем можно разгрузить вал с эластичной муфтой. Эта конструкция, свариваемая вручную или покупаемая за небольшую сумму в магазине (придется поискать), при передвижении по любым дорогам на любых скоростях должна давать сведение к нулю вибрации от рычажков раздатки нивы.

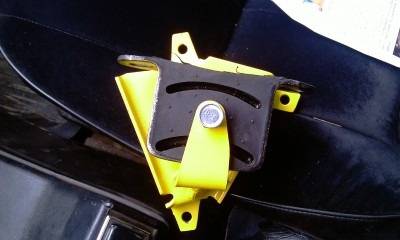

Установка «девайса», приобретенного в магазине, достаточно проста. Нужно на задней крышке раздатки заменить три шпильки на более длинные из комплекта. После этого можно прикрутить раздатку, отцентрировать и просверлить отверстия в полу, на которые с помощью шайб, гаек, болтов прикрепить коробку. Все, третья опора готова. Крепление получается где-то за ручником.

Интересные факты

Вот несколько интересных фактов о третьей опоре на раздаточной коробке Нивы:

1. Улучшение жесткости конструкции: Третья опора на раздатке Нивы помогает увеличить жесткость всей трансмиссии. Это особенно важно при эксплуатации автомобиля в условиях повышенных нагрузок, таких как внедорожные поездки или буксировка. Установка третьей опоры может снизить вероятность появления люфтов и износа деталей.

2. Снижение вибраций: Третья опора может помочь в снижении вибраций, передающихся на кузов автомобиля. Это делает поездку более комфортной, особенно на неровных дорогах, где вибрации могут быть особенно заметными.

3. Устойчивость к перегрузкам: При установке более мощного двигателя или при использовании автомобиля в экстремальных условиях, третья опора может стать необходимой для обеспечения устойчивости раздаточной коробки. Это позволяет избежать повреждений и продлить срок службы трансмиссии.

Эти факты подчеркивают важность третьей опоры для повышения надежности и долговечности Нивы в различных условиях эксплуатации.

https://youtube.com/watch?v=iRJzRpR9buE

Как снимать раздаточную коробку на ниве

Снятие раздаточной коробки для установки третьей опоры — задача не из легких. Для выполнения этой работы вам понадобятся крестовая и плоская отвертка, а также ключи на 13 (трещоточный, рожковый и накидной). Следуйте этому порядку действий:

1. Уберите накладку на тоннеле пола в районе рычагов управления, открутив 4 самореза.
2. Открутите саморезы, которые фиксируют накладку под рычагами (всего 3 штуки).
3. Отверните рычаги в местах их крепления и снимите накладку с резиновыми уплотнителями.
4. Отключите два провода, которые видны в образовавшемся отверстии.
5. Поднимите автомобиль на яму, домкрат или залезьте под него.
6. Отсоедините карданные валы от раздаточной коробки, используя ключ на 13 (кардан можно проворачивать вручную).
7. Снимите тросик спидометра, отворачивая контргайку рукой.
8. Отсоедините привод от коробки передач от раздаточной коробки.
9. Снимите раздатку с подвесных элементов, откручивая гайки (рекомендуется снимать на опору, а установка производится в обратном порядке после подготовки третьей опоры).

Установка третьей опоры может снизить вибрации, что, в свою очередь, продлит срок службы таких компонентов трансмиссии, как подшипник раздатки и кардан. Однако эксперты утверждают, что эффект от третьей опоры будет заметен только в том случае, если она правильно сбалансирована, а также если промвал работает исправно и отсутствует люфт у карданов, подшипников и выходных валов.

Балансировка раздаточной коробки на Ниве — это тонкое искусство, так как коробка обычно смещена на расстояние от трех до восьми миллиметров. Для регулировки необходимо отпилить часть вылета одного из кронштейнов и установить его на другую ось. При этом гайки осей лучше не затягивать сразу, чтобы иметь возможность проверить минимальные зазоры (при необходимости добавьте шайбы). Работы лучше проводить на яме.

Дополнительная опора раздатки сможет улучшить качество поездки только при условии, что она установлена на прочное днище. Однако «Нивы», как и другие автомобили отечественного производства, известны своей подверженностью коррозии в различных местах. Возможно, «АвтоВАЗ» таким образом заботится об экологии, позволяя автомобилям быстро разлагаться и возвращать металл в природу. Поэтому на днище автомобиля часто устанавливают подрамник (монолитную раму), который сам по себе снижает вибрации, разгружает пол и увеличивает регулировки по осям. Кроме того, он обеспечивает естественную защиту картера раздатки.

Дополнительные элементы тюнинга

В автомастерских третья опора раздатки часто дополняется раздаткой новой конфигурации, в которой в заднюю крышку и муфту выключения переднего моста введены двурядные высококачественные сальники и подшипники (убирается люфт и возможная течь масла). Выключающая передний мост муфта дает возможность поставить еще одно положение для рукоятки блокировки, с помощью которого можно включать и выключать блокировку на ходу, что позволит экономить топливо при передвижении по качественной асфальтированной трассе. Кроме того, можно поставить специализированный синхронизатор, который используется для переключения повышенной и пониженной передачи раздатки во время движения.

Третья опора раздатки на ниву практически всегда выявляет те или иные недочеты в конструкции или настройке авто. Поэтому часто в дополнение к доп опоре ставят карданный вал на шрусах, при этом производится переделка валов на шарниры для равных скоростей (угловых). Это опять же дает возможность сократить вибрации. Более того, в отличие от крестовинных карданов, кардан на шрусах не дает нарушение балансировки при демонтажных работах по шрусам. Снижению вибраций способствует и замена рукоятки переключений на образцы, собранные в мастерских по типам рукоятки КПП, что снимает «металлический зуд».

Часто, когда ставится 3 опора раздатки, вместе с ней ставятся кронштейны для независимого крепления от редуктора переднего моста. Они уменьшают вибрацию, позволяют повысить проходимость. В этом случае редуктор от переднего моста закрепляется отдельно от двигателя через эластичные втулки на специальные элементы.

Третья опора раздатки предустановлена на модели «Нива-Шевроле», поэтому считается, что на этом авто меньше вибрации. Хотя отдельные пользователи полагают, что дело не в третьей опоре, а в том, что в машине промвал более длинный и раздаточная коробка стоит дальше от коробки передач, что сокращает вибрационные проблемы и проблемы центровки.

https://youtube.com/watch?v=V5MXpZngsls

Преимущества и недостатки установки третьей опоры

Установка третьей опоры на раздатку Нивы — это тема, которая вызывает много споров среди владельцев автомобилей этой марки. Рассмотрим основные преимущества и недостатки такого решения.

Преимущества установки третьей опоры:

• Улучшение жесткости конструкции: Третья опора обеспечивает дополнительную поддержку раздаточной коробки, что может значительно повысить жесткость всей трансмиссии. Это особенно актуально для автомобилей, которые часто подвергаются высоким нагрузкам, например, при активном внедорожном использовании.
• Снижение вибраций: Установка третьей опоры может помочь уменьшить вибрации, передающиеся на кузов автомобиля. Это может повысить комфорт в салоне и снизить уровень шума, что особенно важно для длительных поездок.
• Увеличение срока службы компонентов: За счет более равномерного распределения нагрузки на трансмиссию, третья опора может способствовать увеличению срока службы раздаточной коробки и других связанных узлов. Это может снизить вероятность поломок и необходимости в дорогостоящем ремонте.

Недостатки установки третьей опоры:

• Сложность установки: Установка третьей опоры требует определенных навыков и инструментов. Не каждый владелец Нивы сможет выполнить эту процедуру самостоятельно, что может привести к дополнительным расходам на услуги специалистов.
• Изменение геометрии трансмиссии: Добавление третьей опоры может изменить углы наклона и положение раздаточной коробки, что в некоторых случаях может негативно сказаться на работе трансмиссии и привести к дополнительным проблемам.
• Необходимость в доработках: В некоторых случаях установка третьей опоры может потребовать доработки других элементов автомобиля, таких как карданные валы или крепления. Это может увеличить общую стоимость модификации.

Таким образом, установка третьей опоры на раздатку Нивы имеет как свои преимущества, так и недостатки. Важно тщательно взвесить все аспекты и учесть индивидуальные условия эксплуатации автомобиля перед принятием решения о проведении данной модификации.

Вопрос-ответ

Что дает подрамник раздатки Нива?

Подрамник раздатки Нива крепится на силовых элементах кузова, распределяет реактивные моменты от раздатки на большом плече, уменьшает величину передаваемых усилий от раздатки на кузов автомобиля.

Нужно ли центровать раздатку на ниве?

Центровка раздатки на Ниве необходима, прежде всего, для устранения вибраций, которые существенно снижают комфорт вождения. Неправильно установленная раздатка вызывает дрожание рычага коробки передач, неприятные вибрации в сиденьях, руле и полу, а также шумы, особенно заметные на скоростях от 80 км/ч.

Зачем в ниве 3 рычага?

Если говорить о классической «Ниве», РК имеет два рычага управления: передний, позволяющий заблокировать или разблокировать межосевой дифференциал, и задний, служащий для переключения передач в РК и имеющий три положения (низшая передача, нейтраль, высшая передача).

Для чего стрелки на подушках раздатки Нива?

На подушке раздатки есть стрелка, куда она должна смотреть: на раздатку или на порог? Эта стрелка указывает направление запрессовки сайлентблока в подушку. По идее, без разницы, куда должны быть направлены, главное, чтобы в противоположные стороны.

Советы

СОВЕТ №1

Перед принятием решения о необходимости установки третьей опоры на раздатку Нивы, внимательно изучите технические характеристики вашего автомобиля и его текущие нагрузки. Это поможет понять, насколько критично улучшение жесткости и устойчивости трансмиссии.

СОВЕТ №2

Проведите тест-драйв вашего автомобиля с установленной третьей опорой, если это возможно. Это позволит вам оценить изменения в управляемости и комфорте, а также выявить потенциальные проблемы, которые могут возникнуть после установки.

СОВЕТ №3

Обратитесь к опытным владельцам Нивы или специалистам по тюнингу, чтобы получить рекомендации и мнения о целесообразности установки третьей опоры. Практический опыт других автовладельцев может помочь вам сделать более обоснованный выбор.

СОВЕТ №4

Не забывайте о регулярном обслуживании и проверке состояния всех компонентов трансмиссии, включая опоры. Это поможет избежать преждевременного износа и повысит надежность вашего автомобиля в целом.
