Вискомуфта вентилятора — ключевой элемент системы охлаждения двигателя, регулирующий работу вентилятора в зависимости от температуры и условий эксплуатации. В статье рассмотрим принцип работы вискомуфты, её устройство и возможные неисправности. Понимание работы этого устройства поможет автовладельцам и механикам выявлять и устранять проблемы, обеспечивая надежность и эффективность системы охлаждения.
Роль вискомуфты вентилятора в системе охлаждения ДВС
Вентилятор с вискомуфтой устанавливают на автомобили с продольным расположением двигателя, чаще всего на полноприводные и заднеприводные модели. В этой конфигурации шкив вентилятора радиатора соединяют со шкивом водяной помпы. Вращение водяной помпы осуществляется через сервисный ремень, который передает движение от шкива коленчатого вала.
Однако у этой конструкции есть недостатки. Скорость вращения вентилятора зависит от оборотов коленчатого вала, что может привести к чрезмерному охлаждению двигателя при высоких оборотах и холодном воздухе, негативно влияя на его КПД. Постоянное соединение крыльчатки вентилятора и шкива коленчатого вала увеличивает механические потери на трение, что снижает мощность и увеличивает расход топлива.
Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.
Эксперты отмечают, что вискомуфта вентилятора является важным элементом системы охлаждения двигателя. Принцип ее работы основан на использовании вязкостной жидкости, которая изменяет свою вязкость в зависимости от температуры. При повышении температуры двигателя, жидкость становится менее вязкой, что позволяет вискомуфте передавать больше крутящего момента на вентилятор. Это обеспечивает эффективное охлаждение, особенно в условиях повышенных нагрузок. В свою очередь, при снижении температуры вязкость жидкости увеличивается, и вентилятор замедляется или останавливается, что способствует экономии топлива и снижению уровня шума. Таким образом, вискомуфта обеспечивает оптимальный баланс между производительностью и эффективностью работы системы охлаждения.

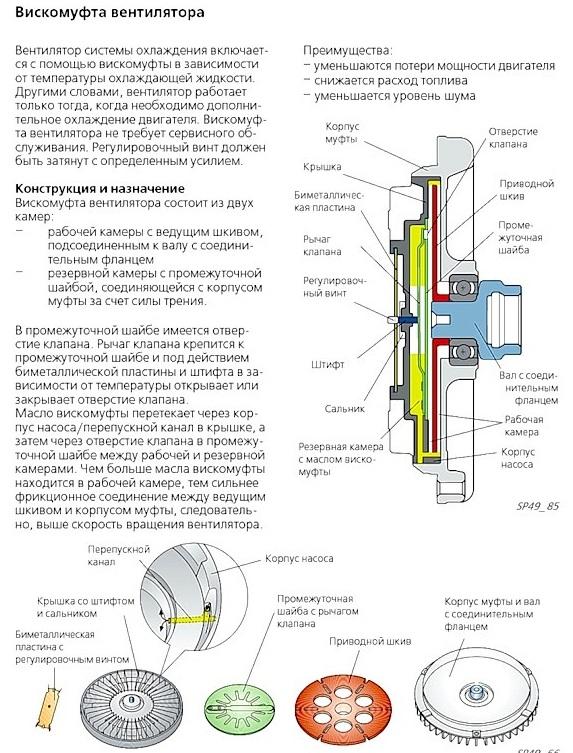

Устройство вискомуфты вентилятора
Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.
Вал с соединительным фланцем крепится к приводу помпы охлаждения. Поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья. Последние при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра. Они превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.
Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.
| Компонент вискомуфты | Функция компонента | Влияние на работу системы охлаждения |
|---|---|---|
| Вязкая жидкость (силиконовое масло) | Передача крутящего момента от шкива двигателя к вентилятору | Определяет силу вращения вентилятора в зависимости от температуры |
| Внешний ротор (прикреплен к вентилятору) | Принимает крутящий момент от вязкой жидкости | Обеспечивает вращение вентилятора |
| Внутренний ротор (прикреплен к шкиву двигателя) | Передает крутящий момент от двигателя к вязкой жидкости | Регулирует скорость вращения внешнего ротора |
| Статор | Удерживает внутренний ротор и направляет поток вязкой жидкости | Влияет на эффективность передачи крутящего момента |
| Шкив двигателя | Передает крутящий момент от двигателя к внутреннему ротору | Запускает процесс вращения вискомуфты |
Интересные факты
Вот несколько интересных фактов о принципе работы вискомуфты вентилятора:
-
Температурная зависимость: Вискомфты работают на основе изменения вязкости специальной жидкости, которая находится внутри устройства. При повышении температуры двигателя или окружающей среды вязкость жидкости увеличивается, что приводит к более жесткому соединению между ротором и вентилятором. Это позволяет вентилятору вращаться быстрее и обеспечивать более эффективное охлаждение.
-
Экономия топлива: Вискомфты помогают оптимизировать работу системы охлаждения, что, в свою очередь, может способствовать экономии топлива. Когда двигатель работает в нормальном температурном режиме, вискомфты уменьшают скорость вращения вентилятора, снижая нагрузку на двигатель и, соответственно, расход топлива.
-
Долговечность и надежность: В отличие от механических систем, которые могут изнашиваться и требовать регулярного обслуживания, вискомфты имеют более длительный срок службы благодаря своей простой конструкции и отсутствию подвижных частей, которые могут подвергаться износу. Это делает их надежным решением для систем охлаждения в автомобилях и других механизмах.
Свойства силиконового масла
Ключевой характеристикой силиконовой жидкости для вискомуфт вентиляторов является термостойкость и стабильность вязкости, которая изменяется незначительно при колебаниях температуры.
Читайте также:
В процессе работы вискомуфты силиконовое масло служит связующим элементом, создающим трение между приводным диском и разделительными пластинами, соединенными с корпусом. Хотя между корпусом и приводным шкивом всегда есть некоторый уровень проскальзывания, коэффициент сцепления достаточен для взаимодействия корпуса муфты с приводным валом.
Некоторые источники утверждают, что при повышении температуры масло расширяется, что увеличивает вязкостное сцепление приводного диска с корпусом вискомуфты. Однако это представление ошибочно и, вероятно, возникло из-за сравнения с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой значительно зависит от скорости сдвига.
Принцип работы вискомуфты вентилятора
Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.
Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.
Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна. Поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.
Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.
Работа вискомуфты Toyota на примере конкретных температурных режимов
Вискомуфты вентиляторов Toyota состоят из двух рабочих камер (в ранних моделях была одна):
- биметаллическая пластина находится в «холодном» состоянии;
- при нагреве теплым воздухом пластина открывает впускной клапан передней камеры;
- коэффициент температурного расширения соответствует максимальному режиму охлаждения, при этом клапан задней камеры также открыт.
Почему вискомуфта вращается на холодную
Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя количество оборотов крыльчатки уменьшается. Поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру. Поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.
-
Читайте также:
Какие преимущества имеет вискомуфта вентилятора
Обороты вентилятора регулируются в зависимости от температуры двигателя, что позволяет:
- сократить расход топлива;
- уменьшить шум;
- снизить потери мощности.
Установка вискомуфты в системе охлаждения снижает нагрузку на генератор и уменьшает стоимость автомобиля, устраняя расходы на электропривод вентилятора и проводку.
Какие недостатки имеет вискомуфта вентилятора
Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.
Сравнение вискомуфты с другими типами муфт вентилятора
Вискомуфта является одним из наиболее распространенных типов муфт, используемых в системах охлаждения автомобилей и других механизмах. Однако на рынке существуют и другие типы муфт, такие как электромагнитные муфты и механические муфты, каждая из которых имеет свои особенности и преимущества.
Электромагнитные муфты работают на основе электромагнитного поля, которое активируется при достижении определенной температуры или при включении системы. Они обеспечивают мгновенное включение и выключение вентилятора, что позволяет более точно контролировать температуру двигателя. Однако такие муфты могут быть более сложными в установке и обслуживании, а также требуют наличия электрической системы, что может быть недостатком в некоторых случаях.
Механические муфты, в отличие от вискомуфт, работают на основе прямого механического соединения. Они могут быть более простыми и надежными, но не обеспечивают такой же степени автоматизации и адаптивности к изменениям температуры. Механические муфты могут приводить к постоянной работе вентилятора, что может увеличивать расход топлива и снижать эффективность работы двигателя.
В отличие от вышеперечисленных типов, вискомуфта использует вязкую жидкость для передачи крутящего момента. Это позволяет ей автоматически регулировать скорость вращения вентилятора в зависимости от температуры охлаждающей жидкости. При повышении температуры жидкости вискомуфта начинает “разблокироваться”, позволяя вентилятору работать быстрее, что способствует более эффективному охлаждению. При снижении температуры, вискомуфта “блокируется”, что уменьшает нагрузку на двигатель и экономит топливо.
Таким образом, вискомуфта сочетает в себе преимущества как механических, так и электромагнитных муфт, обеспечивая надежную и эффективную работу системы охлаждения. Она является оптимальным выбором для большинства современных автомобилей, так как позволяет достичь необходимого баланса между производительностью и экономичностью.
-
Читайте также:
В заключение, выбор между вискомуфтой и другими типами муфт зависит от конкретных условий эксплуатации, требований к системе охлаждения и предпочтений владельца автомобиля. Вискомуфта, благодаря своей простоте и эффективности, остается одним из самых популярных решений на рынке.
Вопрос-ответ
Как работает вискомуфта на вентиляторе?
Понятно, за что отвечает вискомуфта: она замыкается по мере прогревания мотора. Чем радиатор горячее, тем больше жидкости подается в пространство между дисками, тем быстрее вращается вентилятор. Как только температура охлаждающей жидкости радиатора падает, форма биметаллической полосы становится изначальной.
Как понять, что вискомуфта неисправна?
Признаки неисправности вискомуфты. Единственное, что вы можете заметить, это двигатель плохо охлаждается и появившийся посторонний звук (свист или металлический лязг). Только при этом вискомуфта может быть заклинившей, так как гель вытек или заклинил подшипник.
Как понять, что вискомуфта рабочая?
Вентилятор охлаждения работает с одинаковыми оборотами как на холодном, так и на горячем двигателе. При работе вентилятор издает неприятные хрустящие и шипящие звуки.
При какой температуре срабатывает муфта вентилятора?
Муфта включается с помощью биметаллического термоэлемента при температуре воздушного потока 62-68 °C, что соответствует температуре охлаждающей жидкости в радиаторе 85-93 °C и выключается при температуре воздушного потока 36-43 °C.
Советы
СОВЕТ №1
Изучите устройство вискомуфты: понимание ее основных компонентов, таких как термостат и вязкостная жидкость, поможет вам лучше разобраться в принципе работы и диагностике возможных проблем.
СОВЕТ №2
Регулярно проверяйте уровень и состояние вязкостной жидкости в вискомуфте. Это поможет избежать перегрева двигателя и обеспечит эффективную работу вентилятора.
СОВЕТ №3
Обратите внимание на признаки неисправности вискомуфты, такие как шумы, перегрев или недостаточная работа вентилятора. Ранняя диагностика может предотвратить более серьезные проблемы с двигателем.
СОВЕТ №4
При замене вискомуфты выбирайте качественные запчасти от проверенных производителей. Это обеспечит надежную работу системы охлаждения и продлит срок службы вашего автомобиля.
-
