Конструкция и принцип действия ветрогенератора, расчёт, параметры и цены

Ветрогенератор — устройство, преобразующее кинетическую энергию ветра в электрическую, обеспечивая автономное электроснабжение в удалённых районах. В условиях растущей потребности в экологически чистых источниках энергии ветрогенераторы становятся актуальными, снижая зависимость от традиционных источников. В статье рассмотрим конструкцию и принцип действия ветрогенератора, проведём расчёты его параметров и проанализируем стоимость, что поможет читателям понять возможности и преимущества использования этого устройства в проектах.

Конструкция и принцип работы ветрогенератора

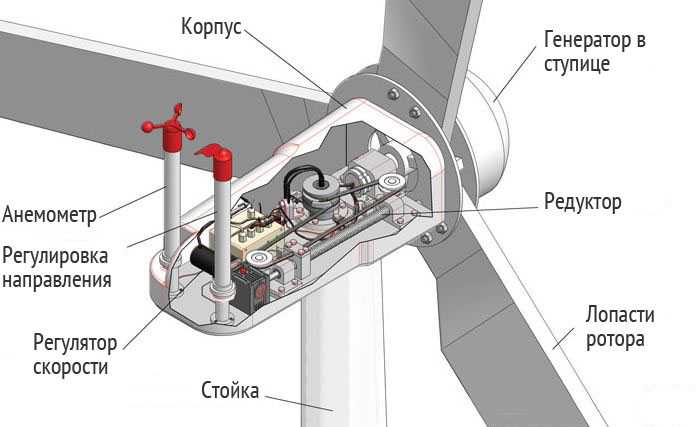

Из названия ветрогенератора становится ясно, что это устройство работает за счет энергии ветра, однако его функции не ограничиваются только этим. Ветрогенераторная установка состоит из нескольких ключевых элементов, которые можно выделить:

• Ротор с лопастями. Ветрогенераторы могут быть как двух-, так и трехлопастными, а также многолопастными;
• Редуктор. Этот элемент необходим для регулировки скорости вращения между ротором и генератором;
• Корпус. Он защищает все компоненты установки от внешних воздействий;
• Механизм, который позволяет поворачивать конструкцию в сторону ветра;
• Аккумуляторы. Их основная задача – накапливать электрическую энергию, поскольку ветер дует неравномерно, и необходимо где-то хранить полученную энергию;
• Инвертор. Этот прибор преобразует постоянный ток, вырабатываемый ветрогенератором, в переменный, который используется в бытовых электроприборах.

Генератор может быть соединен напрямую с ротором или через редуктор, который увеличивает обороты генератора.

В крупных ветрогенераторах, работающих в зонах с сильными ветрами, может применяться система регулировки положения лопастей для поддержания стабильных оборотов генератора. В таких случаях, при усилении ветра лопасти поворачиваются в одну сторону, увеличивая угол атаки на ветряной поток, что предотвращает избыточное ускорение ротора. При ослаблении ветра лопасти, наоборот, изменяют свое положение, чтобы поддерживать скорость вращения ротора. Обороты также можно регулировать за счет нагрузки на генератор или с помощью тормозной системы. Основная цель этих регулировок – обеспечить стабильную работу генератора, что позволяет ему выдавать постоянное напряжение и ток с фиксированной частотой, например, 48 вольт при 50 Гц.

Принцип работы ветрогенератора достаточно прост. Лопасти вращаются под воздействием ветра, приводя в движение ротор. Затем механическая энергия преобразуется в электрическую в генераторе, который вырабатывает трехфазный ток. Однако для работы бытовых приборов этот ток не подходит, поэтому его необходимо преобразовать. Ток проходит через контроллер и заряжает аккумуляторы, откуда он поступает на инвертор, который преобразует его для использования в домашних электроприборах. Ток становится однофазным переменным (напряжение 220 вольт, частота 50 Гц).

Если ветрогенератор работает на низких оборотах, стабилизация не требуется, и такие установки обычно располагаются на небольшой высоте. В таких системах аккумуляторы используются практически всегда, чтобы обеспечить энергоснабжение даже в условиях полного штиля. Для защиты ветрогенератора от ураганных ветров применяется система складывания хвоста, а также электрический тормоз.

Контроллер регулирует процесс зарядки аккумуляторов, отключая их в нужный момент, чтобы избежать повреждений. Это может осуществляться путем сброса энергии на балласт или торможением обмотки генератора. В любом случае, электроэнергию напрямую от генератора использовать нельзя; она должна проходить через аккумуляторы и инвертор. Обычно напряжение на аккумуляторах составляет 12, 24 или 48 вольт, а инвертор преобразует его в стандартные 220 вольт. Кроме того, инвертор осуществляет преобразование постоянного тока в переменный.

Если все потребители требуют низкое постоянное напряжение, инвертор может не понадобиться. Например, электрические приборы на 12 вольт можно подключать напрямую к аккумуляторам.

Эксперты в области возобновляемых источников энергии отмечают, что конструкция ветрогенератора включает в себя несколько ключевых компонентов: лопасти, генератор, трансмиссию и башню. Принцип действия основан на преобразовании кинетической энергии ветра в электрическую. При расчете мощности ветрогенератора учитываются такие параметры, как скорость ветра, площадь захвата лопастей и коэффициент полезного действия. Специалисты подчеркивают, что оптимальные условия для установки ветрогенераторов зависят от местоположения и климатических условий. Цены на ветрогенераторы варьируются в зависимости от их мощности и технологий, используемых в производстве. В целом, инвестиции в ветрогенераторы оправдывают себя благодаря снижению затрат на электроэнергию и положительному воздействию на экологию.

https://youtube.com/watch?v=Z9Dj73YR2Io

Виды ветрогенераторов

Принцип работы ветрогенераторов в большинстве случаев аналогичен. Но существует ряд разновидностей. Часто их различают по виду материалов, которые используются для изготовления роторных лопастей, их число, положение оси вращения, шаговый признак винта. Чтобы иметь понимание о работе, ветрогенератора, нужно вкратце рассмотреть эти виды.

Сегодня распространены двух, трёх или многолопастные ветрогенераторные установки. Есть ещё небольшая группа современных ветрогенераторов, у которых совсем нет лопастей. В них ветер улавливается при помощи паруса, по форме напоминающего тарелку. За этим парусом находятся поршни, входящие в их состав гидросистемы, вырабатывающей электрический ток. У таких конструкций самый высокий КПД из всех установок на энергии ветра. Причём прослеживается такая тенденция, что при меньше количестве лопастей генератор вырабатывает больше электроэнергии.

Помимо числа лопастей, ветрогенераторы отличаются материалами, их которых их делают. Лопасти могут быть жёсткими (металл или стеклопластик) или парусными. Последние менее практичны, но зато дёшево стоят. По шаговому признаку винта различают устройства с фиксированным и изменяемым шагом. Ветрогенераторы с фиксированным шагом являются более надёжными. Установки с изменяемым шагом вращения позволяют менять скорость, но их конструкция имеет большие габариты и требует дополнительных расходов монтаж и обслуживание.

Больше всего вариантов ветрогенераторов получается, если классифицировать их по направлению вращения оси. Есть две большие группы: с горизонтальной и вертикальной осью вращения. Ветрогенераторы с вертикальной осью вращения можно подразделить на несколько видов, которые перечислены ниже.

• Ветрогенератор Савониуса. Это несколько полуцилиндров полых внутри, которые закреплены на вертикальной оси. Здесь плюс заключается в том, что они могут вращаться вне зависимости от силы и направления ветра. Основной минус в том, что энергию ветра используется только на 1/3;
• Геликоидный ротор. Этот вариант имеет закрученные лопасти, благодаря чему обеспечивается равномерное вращение. Это долговечный ветрогенератор, но сложный и дорогой;
• Ротор Дарье. Система представляет собой конструкцию с двумя или более лопастями в форме плоских пластин. Ротор прост в изготовлении, но вырабатывает немного энергии. Для его запуска потребуется дополнительный механизм;
• Многолопастные системы с вертикальной осью. Являются наиболее эффективными в плане выработки электроэнергии.

Ветрогенераторы с горизонтальной осью вращения имеют КПД выше, чем у вертикальных, но у них есть и свои минусы. К примеру, им нужно подстраиваться под направление ветра, для чего в их конструкции предусматривается флюгер. Кроме того, их эффективность сильно зависит от силы ветра. Так, что горизонтальные ветрогенераторы часто используют на открытом пространстве и располагают высоко над землёй. Им не должны мешать холмы, деревья, строения. Кроме того, стоимость горизонтальных установок довольно высокая и они издают сильный шум. Поэтому их лучше устанавливать вдалеке от строений.

Можно подразделить ветрогенераторы на импортные и отечественные. Среди зарубежных достаточно много китайских производителей. Присутствует также продукция из США и ЕС. Без проблем можно найти и продукцию российских предприятий. Стоимость ветрогенераторов зависит от мощности, наличия дополнительных функциональных возможностей (например, солнечных модулей). Цены могут меняться от десятков до сотен тыс. р.

Интересные факты

Вот несколько интересных фактов о ветрогенераторах:

1. Принцип работы: Ветрогенераторы преобразуют кинетическую энергию ветра в электрическую. Когда ветер проходит через лопасти турбины, он создает подъемную силу, заставляющую лопасти вращаться. Это вращение приводит в движение генератор, который производит электричество. Интересно, что ветрогенераторы могут работать даже при низкой скорости ветра, начиная с 3-4 м/с, что делает их эффективными в различных климатических условиях.

2. Эффективность и размеры: Современные ветрогенераторы могут достигать высоты до 200 метров, а длина лопастей может превышать 80 метров. Это позволяет им захватывать больше энергии ветра на больших высотах, где скорость ветра обычно выше и стабильнее. Эффективность ветрогенераторов может достигать 50-60%, что делает их одним из самых эффективных источников возобновляемой энергии.

3. Экономические аспекты: Стоимость установки ветрогенераторов значительно снизилась за последние десятилетия. В 2020 году средняя стоимость установки ветряной электростанции составляла около 1,3-1,5 миллиона долларов за мегаватт установленной мощности. При этом, ветряная энергия становится все более конкурентоспособной по сравнению с традиционными источниками энергии, такими как уголь и газ, что способствует её широкому распространению и инвестициям в эту сферу.

https://youtube.com/watch?v=8W4AUBYt_Kw

Расчёт и выбор ветрогенератора

При выборе ветрогенератора важно учитывать несколько ключевых факторов. Прежде всего, не стоит полагаться на то, что дорогие зарубежные модели обязательно подойдут вам. Основное внимание следует уделить вашим потребностям в электроэнергии. Поэтому начните с расчета, сколько электричества вы планируете потреблять.

Также стоит помнить, что каждая модель ветрогенератора имеет свою оптимальную скорость ветра, при которой она выдает заявленную мощность. Это означает, что климатические условия вашего региона играют важную роль. Например, максимальная мощность ветрогенератора достигается при скорости ветра 10-12 метров в секунду. Если же в вашем районе средняя скорость составляет 4-5 метров в секунду, то вы не сможете получить заявленную мощность, и в итоге просто переплатите.

Мощность ветрогенератора зависит от диаметра круга, который образуют его лопасти. Примерно можно рассчитать мощность по следующей формуле:

P = D^2 * R^3 / 7000, где

D – диаметр лопастей;

R – скорость ветра.

Например, если диаметр лопастей составляет 1,5 метра, а скорость ветра в вашем регионе – 5 метров в секунду, то мощность будет примерно 0,04 киловатта. Таким образом, увеличить мощность можно двумя способами: увеличивая диаметр лопастей и скорость ветра. Однако на последний параметр мы не можем повлиять. Также обратите внимание на емкость аккумуляторов. Штиль может возникать практически везде, кроме прибрежных зон. В такие моменты ваши электроприборы будут получать энергию от аккумуляторов, которые имеют ограниченную емкость. Поэтому разумно иметь резервное питание.

Для обеспечения резервного энергоснабжения рекомендуется подключить ветрогенератор к электрической сети или использовать его в сочетании с солнечными батареями. Это поможет компенсировать возможные перебои в работе ветрогенератора.

Сколько электроэнергии требуется обычной семье? В типичной квартире за месяц потребляется около 360 кВтч. Ветрогенератор мощностью 5 киловатт способен выработать это количество даже при низкой скорости ветра, характерной для средней полосы России. Однако если ваше энергопотребление высоко (например, если используются электрообогреватели или электрокотлы), то ветрогенератора мощностью 5 киловатт может оказаться недостаточно. Исключение составляют случаи, когда он установлен вблизи моря или крупного водоема.

Советы по установке

Наверное, всем понятно, что устанавливать ветрогенератор следует в тех местах, где максимальная сила ветра. Это степи, береговая зона, прочие открытые пространства, которые удалены от зданий. Ветрогенератор нельзя ставить рядом с деревьями. Нельзя даже ставить у маленьких деревьев, поскольку они со временем вырастут.

При выборе места для установки ветрогенератора следует учесть мнение соседей. Ведь ветрогенераторы являются очень шумными механизмами. Согласитесь, что не каждый сосед согласится так жить. В идеале ветрогенератор должен находиться от домов не меньше, чем на 200─300 метров.

Ветряная станция является экологически чистым источником энергии и проблем с загрязнением она не принесёт. По сравнению с гелиосистемами они могут быть даже более доступными по цене. Ветер дует днём и ночью, а значит, ветрогенератор будет простаивать только в штиль. При этом цена установки немаленькая и, если купили ветрогенератор, сделайте его установку корректно.

Что касается совместного использования с электросетью или только ветрогенератора, то выбор здесь остаётся за вами. В любом случае покупка должна быть экономически оправданной, а не просто отдать дань модной тенденции.

https://youtube.com/watch?v=pFS8nrIgU3E

Окупаемость и эффективность

Стоимость ветрогенератора достаточно высока. Кроме самого устройства, вам также понадобятся аккумуляторы, инвертор, контроллер, мачта, провода и другие компоненты. В настоящее время популярны модели ветрогенераторов с мощностью 300 ватт. Эти установки являются относительно слабыми и способны вырабатывать 300 ватт-час при скорости ветра 10─12 метров в секунду, а при ветре 4─5 метров в секунду их производительность составляет всего 30─50 ватт-час. Такие устройства могут обеспечить светодиодное освещение и питание небольшой электроники, но не стоит рассчитывать на возможность подключения телевизора, микроволновой печи, холодильника или полноценного освещения. Цены на маломощные ветрогенераторы начинаются от 15─20 тысяч рублей, но в эту сумму не включены аккумуляторы, инвертор и мачта. Полный комплект обойдется не менее чем в 50 тысяч рублей.

Чтобы полностью обеспечить энергией среднестатистический дом, потребуется ветрогенератор мощностью от 1 киловатта. В зависимости от скорости ветра такая установка может генерировать от 30 до 100 киловатт. Этого объема энергии достаточно для питания стандартной бытовой техники и освещения. На объектах, где необходимо бесперебойное энергоснабжение, все равно потребуется установка топливного генератора или интеграция ветрогенератора с электросетью. Стоимость такого комплекта начинается от 150 тысяч и может достигать 400 тысяч рублей.

Если вы планируете обеспечить электричеством дом и небольшое подсобное хозяйство, вам понадобится ветрогенератор мощностью 3─5 киловатт. Цены на такие установки варьируются от 300 тысяч до 1 миллиона рублей, включая контроллер, мачту, инвертор и аккумуляторы.

Ветрогенераторы мощностью 10 киловатт подойдут тем, кто хочет использовать энергию для отопления дома. В таких случаях специалисты рекомендуют дополнительно устанавливать солнечные батареи и топливный генератор, чтобы гарантировать бесперебойное энергоснабжение. Управление такими системами осуществляется с помощью специального контроллера.

Техническое обслуживание и эксплуатация ветрогенератора

Техническое обслуживание и эксплуатация ветрогенератора являются ключевыми аспектами, которые напрямую влияют на его эффективность и долговечность. Правильное обслуживание позволяет не только продлить срок службы устройства, но и обеспечить его максимальную производительность. В данном разделе рассмотрим основные мероприятия по техническому обслуживанию, а также рекомендации по эксплуатации ветрогенератора.

Регулярные проверки

Одним из важнейших аспектов обслуживания ветрогенератора является регулярная проверка его состояния. Рекомендуется проводить осмотр не реже одного раза в месяц. В ходе проверки следует обращать внимание на:

• Лопасти ротора: Проверка на наличие трещин, вмятин или других повреждений. Лопасти должны быть чистыми и свободными от загрязнений, так как это может снизить их аэродинамические характеристики.
• Механизмы поворота: Убедитесь, что система поворота работает без заеданий. Смазывание подшипников и других движущихся частей должно проводиться в соответствии с рекомендациями производителя.
• Электрические соединения: Проверка на наличие коррозии, повреждений изоляции и надежности соединений. Все электрические компоненты должны быть в исправном состоянии.

Систематическое техническое обслуживание

Помимо регулярных проверок, необходимо проводить систематическое техническое обслуживание, которое включает в себя:

• Замена масла: Ветрогенераторы, как и любые другие механизмы, требуют замены масла в редукторах и других системах. Частота замены зависит от условий эксплуатации и рекомендаций производителя.
• Проверка и замена фильтров: Фильтры, отвечающие за очистку масла и воздуха, должны проверяться и заменяться по мере необходимости, чтобы избежать загрязнения системы.
• Проверка системы торможения: Система торможения должна быть в исправном состоянии для обеспечения безопасности. Регулярно проверяйте ее работоспособность и при необходимости производите регулировку.

Эксплуатация ветрогенератора

Правильная эксплуатация ветрогенератора также играет важную роль в его эффективности. Вот несколько рекомендаций:

• Мониторинг производительности: Используйте системы мониторинга для отслеживания производительности ветрогенератора. Это поможет выявить возможные проблемы на ранних стадиях.
• Учет погодных условий: Важно учитывать погодные условия, так как сильные ветры или штормы могут повредить оборудование. В таких случаях рекомендуется отключать генератор.
• Обучение персонала: Если ветрогенератор обслуживается командой, необходимо обеспечить обучение сотрудников по вопросам эксплуатации и технического обслуживания.

В заключение, техническое обслуживание и эксплуатация ветрогенератора требуют системного подхода и регулярного внимания. Соблюдение рекомендаций по обслуживанию и эксплуатации позволит значительно увеличить срок службы устройства и его эффективность, что в конечном итоге приведет к снижению затрат на электроэнергию и повышению надежности системы.

Вопрос-ответ

Как рассчитать ветрогенератор?

Расчет мощности ветрогенератора основывается на формуле P = 0,5 × ρ × S × V × Cp, где ρ — плотность воздуха, S — площадь, ометаемая лопастями, V — скорость ветра, Cp — коэффициент использования энергии ветра.

Сколько стоит ветрогенератор на 100 кВт?

Ветрогенератор 100 кВт YASHEL LT100KW. 13 291 047 руб.

Советы

СОВЕТ №1

Перед покупкой ветрогенератора, тщательно изучите среднегодовую скорость ветра в вашем регионе. Это поможет определить, насколько эффективно устройство будет генерировать электроэнергию и оправдает ли себя инвестиция.

СОВЕТ №2

Обратите внимание на высоту установки ветрогенератора. Чем выше он будет установлен, тем больше шансов поймать сильные и стабильные ветры, что значительно увеличит его эффективность.

СОВЕТ №3

При расчете стоимости ветрогенератора учитывайте не только цену самого устройства, но и дополнительные расходы на установку, обслуживание и возможные разрешения от местных властей. Это поможет избежать неожиданных затрат в будущем.

СОВЕТ №4

Изучите различные модели ветрогенераторов и их характеристики, такие как мощность, уровень шума и тип лопастей. Это позволит выбрать оптимальный вариант, который будет соответствовать вашим потребностям и условиям эксплуатации.
