Серебряно-цинковые аккумуляторы — это особый класс источников энергии с высокой плотностью энергии, стабильностью работы и длительным сроком службы. Несмотря на высокую стоимость, они широко применяются в авиации, медицинском оборудовании и электронике. В статье рассмотрим конструкцию серебряно-цинковых аккумуляторов, их особенности, преимущества и недостатки, а также области применения, что поможет понять их растущую востребованность на рынке.
Конструкция серебряно─цинковых аккумуляторов
Серебряно-цинковые аккумуляторы изготавливаются в пластиковом корпусе. В качестве отрицательных электродов используются пластины, состоящие из смеси порошка цинка (Zn) и окиси цинка (ZnO). Положительные электроды представлены пластинами из оксида серебра (AgO). На следующем изображении можно увидеть конструкцию серебряно-цинкового электрода.
Отрицательные электроды помещены в оболочки из целлюлозного материала, который обладает проницаемостью для щелочного электролита. Положительные электроды, в свою очередь, находятся в оболочках из лозной пленки, которая устойчива к воздействию электролита.
Важным аспектом конструкции серебряно-цинковых аккумуляторов является тщательно подобранный материал сепараторов. При добавлении электролита материал сепаратора отрицательного электрода набухает, что предотвращает оплывание активной массы электрода. Кроме того, он препятствует переносу коллоидных частиц серебра на пластины с противоположной полярностью.
Благодаря правильному выбору сепараторов пластины с различной полярностью надежно защищены от короткого замыкания, при этом обеспечивается необходимая площадь контакта пластин с электролитом. При сборке пластин они плотно прижимаются друг к другу и устанавливаются на дно корпуса. В серебряно-цинковых аккумуляторах не используются решетки для пластин, так как материал электродов обладает достаточной прочностью и высокой проводимостью. Этот тип аккумуляторов устойчив к ударам и вибрациям.
В качестве электролита применяется водный раствор едкого калия (КОН) с плотностью 1,4 г/см³. Для работы серебряно-цинкового аккумулятора требуется небольшое количество электролита, что позволяет устанавливать батарею как в горизонтальном, так и в вертикальном положении. Пробка аккумулятора герметична и открывается во время зарядки. На корпусе имеются отметки, указывающие максимальный и минимальный уровень электролита.
В серебряно-цинковых аккумуляторах происходит следующая обратимая реакция:
AgO + Zn ⇒ Ag + ZnO
Реакция идет слева направо при разряде и справа налево при заряде.
В таблице ниже представлены основные характеристики серебряно-цинковых аккумуляторных элементов.
| ЭДС, В | 1,85 |
| Рабочее напряжение, В | 1,55 |
| Теоретическая удельная энергоемкость, Вт-ч/кг | 425 |
| Практическая удельная энергоемкость, Вт-ч/кг | 150 |
| Рабочая температура, °C | от -40 до +50 |
| Удельная энергоплотность, Вт-ч/куб. дм. | 650 |
Читайте также:
Серебряно-цинковые аккумуляторы привлекают внимание экспертов благодаря своей высокой энергоемкости и стабильной работе в различных условиях. Специалисты отмечают, что конструкция этих аккумуляторов основана на использовании серебряного анода и цинкового катода, что обеспечивает отличные характеристики, такие как высокая плотность энергии и длительный срок службы.
Кроме того, эксперты подчеркивают, что серебряно-цинковые аккумуляторы менее подвержены саморазряду по сравнению с традиционными свинцово-кислотными батареями. Это делает их идеальными для применения в устройствах, требующих надежного источника питания. Однако, несмотря на свои преимущества, стоимость производства таких аккумуляторов остается высокой, что ограничивает их массовое использование. В целом, эксперты считают, что дальнейшие исследования и разработки в этой области могут привести к более доступным и эффективным решениям.
https://youtube.com/watch?v=kSp6Vh0yjmM
Особенности эксплуатации серебряно-цинковых батарей
Этот тип аккумуляторных батарей имеет очень маленькое внутреннее сопротивление, а также большую величину удельной энергоёмкости. Основной отличительной особенностью серебряно-цинковых аккумуляторов можно назвать возможность высокой отдачи тока. На 1 А-ч ёмкости аккумулятора ток может достигать 50 ампер.
В процессе зарядки батареи образуется и окись серебра (AgO). Благодаря этому кривая напряжения при заряде и разряде идёт ступенчато. Отчётливо видны участки с более высокими значениями напряжения, которые соответствуют восстановлению (при разряде) или окислению (при заряде) серебра. При больших токах разряда ступенчатый характер изменения напряжения становится менее заметным.
Если ток разряда небольшой, то значительную часть времени работы (около 80 процентов) значение напряжения находится на стабильном уровне. Этот этап соответствует восстановлению серебра. Ближе к концу разряда напряжение снижается довольно резко. ЭДС полностью заряженного серебряно-цинкового аккумулятора составляет 1,82—1,86 вольта.
Удельные характеристики этого вида аккумуляторных батарей также выше, чем у свинцово─кислотных и никель─кадмиевых.
Постоянное значение напряжения в процессе разряда большим током так же является одной из ключевых характеристик. Энергоотдача составляет около 85 процентов, отдача по току приближается к 100 процентам. Стоит отметить и невысокий саморазряд серебряно-цинковых АКБ.
Ниже можно посмотреть сравнение некоторых характеристик серебряно-цинковых, никель-кадмиевых, свинцово-кислотных стартерных аккумуляторов для автомобиля.
| Тип аккумулятора | Режим разряда | Удельная ёмкость, Ач/кг | Удельная энергия, Вт-ч/кг | Удельная мощность, Вт/кг |
|---|---|---|---|---|
| Свинцово-кислотные | 5 минут 1 час 10 часов |
3,2-4,1 9-12,5 11-12,9 |
5,4-7 18-25 22-25 |
54-90 18-25 2,1-2,6 |
| Никель-кадмиевые безламельные | 5 минут 1 час 10 часов |
21 23 23 |
16,4 27,3 29 |
197 27,3 2,9 |
| Серебряно-цинковые | 5 минут 1 час 10 часов |
19-31 41-73 65-100 |
25-41 60-106 100-150 |
300-500 60-106 10-15 |
| Тип аккумулятора | Режим разряда | Удельная ёмкость, Ач/кг | Удельная энергия, Вт-ч/кг | Удельная мощность, Вт/кг |
Серебряно-цинковые аккумуляторы хранятся без электролита долгое время. Чтобы привести в рабочее состояние элементы этого типа, нужно:
- предварительно провести их визуальный осмотр для выявления механических повреждений и коррозии элементов;
- далее аккумуляторы нужно залить электролитом. Для этого используется раствор едкого калия в воде с плотностью 1,4 гр./см3, который насыщен окисью цинка;
- провести формировочные циклы заряд-разряд, а затем контрольный и рабочий заряд батареи.
Во время визуального осмотра проверяется исправность крышки, бачка, токоотводов, газовыводящих клапанов. Не забудьте проверить уровень электролита. Незалитые серебряно-цинковые аккумуляторы проверяются на отсутствие короткого замыкания.
После визуального осмотра и заливки электролита у всех элементов проверяется ЭДС. Для нормальной работы аккумулятора электроды должны пропитаться электролитом. Чтобы ускорить этот процесс серебряно-цинковые аккумуляторы помещаются в барокамеру. Предварительно у них снимаются крышки с заливочных отверстий.
Давление в барокамере снижается на несколько минут до величины давления 2─8 кПа (это около 15—60 миллиметров ртутного столба). Затем оно постепенно увеличивается до атмосферного. И так повторяется несколько раз для лучшей пропитки.
Когда аккумуляторы залиты, то проводится их формировка. Эта процедура заключается в проведении двух полноценных циклов заряд-разряд. При этом нужно контролировать полноту заряда по времени или по напряжению элемента.
Напряжение серебряно-цинкового аккумулятора должно быть в интервале 2─2,1 вольта. Примерно через час после проведения зарядки величина ЭДС должна составлять 1,82—1,88 вольта. После заряда проводится разряд определенным током. Аккумулятор разряжается до напряжения примерно 0,6—1,25 вольта.
После того, как серебряно─цинковый аккумулятор залит электролитом, храниться он должен при температуре 5—10 С. В таком режиме лучше сохраняется целлофан сепаратора.
Стоит также помнить о том, что ёмкость батареи сильно падает при отрицательных температурах. С20 распространённых ёмкость составляет 50 процентов от номинала. При отрицательной температуре уменьшается и среднее разрядное напряжение. Так, что серебряно-цинковые батареи, функционирующие при отрицательной температуре, обогревают.

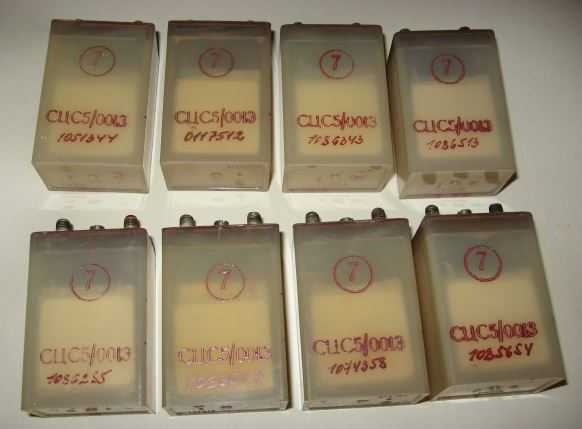

В таблице ниже представлены характеристики объёма моделей серебряно-цинковых аккумуляторов, выпускаемых российскими производителями.
| Маркировка аккумулятора | Вес АКБ с залитым электролитом, кг | Номинальная ёмкость (разряд 10 часов), Ач | Ток пяти минутного разряда, А |
|---|---|---|---|
| СЦ-0,5 | 0,024 | 0,85 | 2 |
| СЦ-1,5 | 0,035 | 1,8 | 3,5 |
| СЦ-3 | 0,095 | 4,5 | 35 |
| СЦ-5 | 0,16 | 7,5 | 60 |
| СЦ-12 | 0,195 | 14 | 80 |
| СЦ-15 | 0,245 | 16,5 | 95 |
| СЦ-18 | 0,3 | 20 | 120 |
| СЦ-25 | 0,47 | 27 | 150 |
| СЦ-40 | 0,72 | 45 | 180 |
| СЦ-45 | 0,76 | 50 | 200 |
| СЦ-50 | 0,84 | 55 | 250 |
| СЦ-70 | 1,35 | 80 | 400 |
| СЦ-100 | 1,6 | 100 | 600 |
| СЦ-120 | 1,9 | 130 | 650 |
| Маркировка аккумулятора | Вес АКБ с залитым электролитом, кг | Номинальная ёмкость (разряд 10 часов), Ач | Ток пяти минутного разряда, А |
| Характеристика | Описание | Преимущества/Недостатки |
|---|---|---|
| Электрохимическая система | Анод: цинк (Zn), Катод: оксид серебра (Ag2O), Электролит: щелочной (обычно KOH) | Высокая удельная энергия, высокая удельная мощность, стабильное напряжение разряда |
| Напряжение элемента | Около 1.55 В (в заряженном состоянии) | Стабильное напряжение на протяжении большей части разряда |
| Удельная энергия | До 130-150 Вт·ч/кг | Одна из самых высоких среди коммерческих аккумуляторов |
| Удельная мощность | До 1000-2000 Вт/кг | Способность отдавать большой ток за короткое время |
| Количество циклов заряд-разряд | От 50 до 200 циклов (зависит от конструкции и режима эксплуатации) | Относительно низкий ресурс по сравнению с Li-ion |
| Саморазряд | Относительно высокий (до 10-20% в месяц) | Требует периодической подзарядки при длительном хранении |
| Рабочий диапазон температур | От -20°C до +60°C | Хорошая работа в широком диапазоне температур |
| Экологичность | Содержит серебро (драгоценный металл), цинк (токсичность низкая), щелочной электролит (коррозионный) | Требует утилизации с извлечением серебра |
| Стоимость | Высокая из-за содержания серебра | Ограничивает применение в массовых продуктах |
| Применение | Авиация, космос, военная техника, медицинские приборы, подводные аппараты, портативная электроника (где важна высокая удельная энергия и мощность) | Идеально подходят для применений, где критичны вес и объем |
| Особенности конструкции | Герметичные и негерметичные варианты, различные формы (кнопочные, призматические, цилиндрические) | Гибкость в дизайне для различных применений |
| Эффект памяти | Отсутствует | Не требуют полной разрядки перед зарядкой |
| Безопасность | Относительно безопасны, но щелочной электролит требует осторожности при обращении | Меньше рисков возгорания по сравнению с Li-ion |
Интересные факты
Вот несколько интересных фактов о конструкции и особенностях серебряно-цинковых аккумуляторов:
-
Высокая энергоемкость: Серебряно-цинковые аккумуляторы обладают одной из самых высоких энергоемкостей среди всех типов аккумуляторов, достигая значений до 150-200 Вт·ч/кг. Это делает их особенно привлекательными для применения в авиации и космической технике, где важна высокая плотность энергии и легкость.
-
Экологичность: В отличие от свинцово-кислотных и литий-ионных аккумуляторов, серебряно-цинковые аккумуляторы не содержат токсичных материалов, таких как свинец или кадмий. Это делает их более экологически чистым вариантом, что особенно важно в условиях современного стремления к устойчивому развитию и минимизации вреда окружающей среде.
-
Кратковременная стабильность и циклы разряда: Серебряно-цинковые аккумуляторы имеют отличные характеристики при кратковременных разрядах, что делает их идеальными для использования в устройствах, требующих высокой мощности в короткие сроки, таких как медицинские аппараты или военные технологии. Однако они имеют ограниченное количество циклов зарядки-разрядки, что требует внимательного подхода к их эксплуатации.
https://youtube.com/watch?v=jF0XKqvZLqE
Сфера применения серебряно-цинковых АКБ
Сферы применения серебряно-цинковых аккумуляторов определяются их уникальными характеристиками. Эти аккумуляторы в основном используются в тех случаях, когда необходимы компактные и легкие источники энергии.
Вот ключевые области их применения:
- Военная техника;
- Геофизическое и геологическое оборудование;
- Космическая отрасль;
- Авиационная техника.
Ярким примером использования серебряно-цинковых аккумуляторов является лунная программа «Аполлон». Эти аккумуляторы устанавливались в луноходах, предназначенных для транспортировки астронавтов. Их ёмкость составляла 120 А-ч, а напряжение — 36 вольт. Теоретически луноходы могли проехать до 92 километров, однако на практике их реальный пробег составлял всего 20─30 километров. Еще одним примером применения этих аккумуляторов служат энергетические установки торпед СЭТ-65 и УСЭТ-80, которые использовались на советских и российских подводных лодках. Интересно, что последние могут активироваться с помощью морской воды.
Плюсы и минусы серебряно-цинковых аккумуляторов
https://youtube.com/watch?v=Iz-S-hgiZMU
Плюсы
- Энергетическая плотность значительно превосходит показатели других видов аккумуляторов;
- Высокая механическая прочность;
- Компактные размеры и легкий вес;
- Экологически чистое производство по сравнению с другими типами батарей;
- Способны выдерживать высокие токи разряда;
- Низкий уровень саморазряда (до 15% от ёмкости в месяц);
- Стабильные характеристики при разряде;
- Устойчивы к недостаточной зарядке, прерыванию процесса зарядки и глубокому разряду.
Минусы
- Высокая цена;
- Небольшой срок службы по сравнению с другими типами (до 100 циклов заряд-разряд);
- Долго заряжаются (до 20 часов);
- Сильное газовыделение;
- Плохо переносят перезаряд.
Сравнение серебряно-цинковых аккумуляторов с другими типами аккумуляторов
Серебряно-цинковые аккумуляторы (СЦА) представляют собой уникальный класс электрохимических источников энергии, которые отличаются от более распространенных типов аккумуляторов, таких как свинцово-кислотные, никель-кадмиевые и литий-ионные. В этом разделе мы рассмотрим ключевые аспекты, которые отличают СЦА от других аккумуляторов, а также их преимущества и недостатки.
Одним из основных отличий серебряно-цинковых аккумуляторов является их высокая энергетическая плотность. СЦА способны обеспечивать большую емкость при меньшем весе по сравнению с другими типами аккумуляторов. Например, энергетическая плотность серебряно-цинковых аккумуляторов может достигать 150-200 Вт·ч/кг, что значительно превышает показатели свинцово-кислотных аккумуляторов, которые обычно составляют около 30-50 Вт·ч/кг. Это делает СЦА особенно привлекательными для применения в портативной электронике и электрических транспортных средствах.
Еще одним важным аспектом является высокая эффективность зарядки и разрядки серебряно-цинковых аккумуляторов. Они могут достигать коэффициента полезного действия (КПД) до 90%, что делает их более эффективными по сравнению с никель-кадмиевыми и свинцово-кислотными аккумуляторами, у которых КПД обычно составляет 70-80%. Это позволяет сократить время зарядки и увеличить срок службы аккумулятора.
Тем не менее, серебряно-цинковые аккумуляторы имеют и свои недостатки. Одним из них является высокая стоимость материалов, используемых в их конструкции. Серебро, как основной компонент анода, значительно увеличивает себестоимость аккумуляторов, что ограничивает их массовое применение. В то время как свинцово-кислотные и никель-кадмиевые аккумуляторы имеют более низкую стоимость производства, что делает их более доступными для широкого круга потребителей.
-
Читайте также:
Кроме того, серебряно-цинковые аккумуляторы имеют ограниченный срок службы из-за коррозии серебра и образования оксидов на аноде. Это приводит к снижению емкости и общей производительности аккумулятора с течением времени. В отличие от этого, свинцово-кислотные аккумуляторы могут быть восстановлены и перезаряжены несколько раз, что делает их более долговечными в определенных условиях эксплуатации.
В заключение, серебряно-цинковые аккумуляторы обладают рядом уникальных характеристик, которые делают их привлекательными для специфических приложений, где важны высокая энергетическая плотность и эффективность. Однако их высокая стоимость и ограниченный срок службы по сравнению с другими типами аккумуляторов могут ограничивать их использование в массовом производстве. При выборе аккумулятора для конкретного применения важно учитывать все эти аспекты, чтобы найти оптимальное решение для нужд пользователя.
Вопрос-ответ
Что такое серебряно-цинковый аккумулятор?
Сере́бряно-ци́нковый аккумуля́тор — вторичный химический источник тока, аккумулятор, в котором анод состоит из оксида серебра Ag2O2 в виде спрессованного порошка, катод — из смеси оксида цинка и цинковой пыли, а электролит — из раствора химически чистого гидроксида калия плотностью 1,4 кг/дм³ без каких-либо добавок.
Как работает серебряно-цинковая батарейка?
Серебряно-цинковые батареи определяются как тип батарей, в которых используется катод из спеченного мелкодисперсного оксида серебра и анод из активированного цинка, эффективно работающих при низких температурах и характеризующихся высокой плотностью энергии.
Сколько серебра в аккумуляторе?
Обычно серебро составляет 0,3% от массы пластин.
Советы
СОВЕТ №1
Изучите характеристики серебряно-цинковых аккумуляторов, такие как емкость, напряжение и срок службы, чтобы выбрать подходящую модель для ваших нужд. Это поможет вам избежать покупки неподходящего устройства и сэкономить деньги.
СОВЕТ №2
Обратите внимание на условия эксплуатации аккумуляторов. Серебряно-цинковые аккумуляторы чувствительны к температурным колебаниям, поэтому старайтесь использовать их в рекомендованных диапазонах температур для продления срока службы.
СОВЕТ №3
Регулярно проверяйте уровень заряда и состояние аккумуляторов. Это поможет предотвратить глубокую разрядку, которая может негативно сказаться на их производительности и сроке службы.
СОВЕТ №4
При утилизации серебряно-цинковых аккумуляторов следуйте местным нормам и правилам, так как они содержат токсичные вещества. Правильная утилизация поможет защитить окружающую среду и здоровье людей.
