Как можно зарядить щелочной аккумулятор и какими методами?

В мире гаджетов и электроники щелочные аккумуляторы, такие как Ni-Cd и Ni-MH, обеспечивают мобильность и автономность устройств. Пользователи часто задаются вопросом, как правильно их заряжать, чтобы продлить срок службы и избежать повреждений. В этой статье мы рассмотрим эффективные методы зарядки щелочных аккумуляторов и предоставим советы для оптимального использования ваших устройств и предотвращения распространенных ошибок.

Какие есть способы зарядки аккумуляторов в общем случае?

Разные способы зарядки зависят от конструкции аккумуляторов и особенностей протекающих в них процессов. В общем, можно выделить несколько основных методов зарядки аккумуляторов:

• зарядка постоянным током;
• зарядка с постепенным снижением тока;
• зарядка с поэтапным изменением тока;
• зарядка при постоянном напряжении;
• комбинированные подходы.

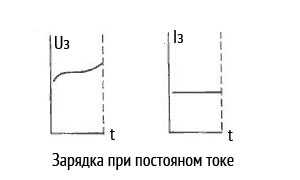

Если представить эти методы в графическом формате, они будут выглядеть следующим образом.

При использовании любых типов аккумуляторов пользователи стремятся ускорить процесс зарядки. Это особенно важно, когда аккумуляторы применяются в производственном оборудовании. Однако всегда следует учитывать рекомендации производителей аккумуляторных батарей и строго придерживаться этих указаний. Ведь

гарантия на аккумуляторы

распространяется только при соблюдении условий эксплуатации устройства, включая правила зарядки АКБ.

Эксперты в области электроники подчеркивают, что зарядка щелочных аккумуляторов требует особого подхода. Один из наиболее распространенных методов — использование стандартного зарядного устройства, которое подходит для данного типа батарей. Важно следить за напряжением, чтобы избежать перезарядки, что может привести к повреждению аккумулятора.

Некоторые специалисты рекомендуют применять интеллектуальные зарядные устройства, которые автоматически определяют уровень заряда и прекращают подачу тока при достижении максимального значения. Также существует метод медленной зарядки, который позволяет продлить срок службы аккумулятора, однако он требует большего времени.

Кроме того, эксперты отмечают, что важно соблюдать температурный режим во время зарядки, так как высокие температуры могут негативно сказаться на производительности и безопасности аккумулятора. В целом, правильный подход к зарядке щелочных аккумуляторов обеспечивает их долговечность и надежность в использовании.

https://youtube.com/watch?v=GGHL8dIZu48

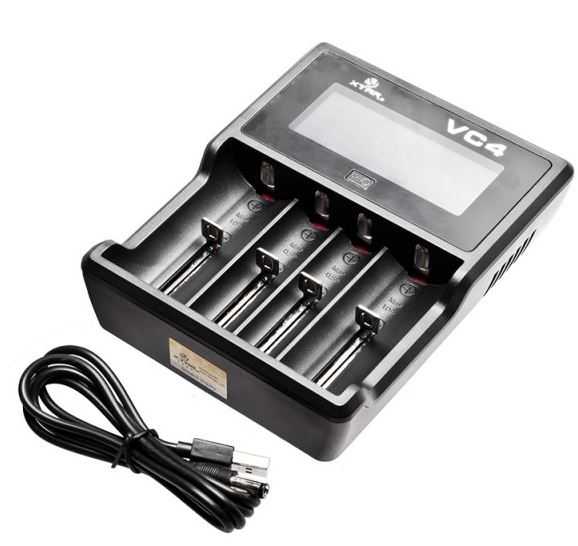

Требования к зарядному устройству для щелочных аккумуляторов

Прежде чем говорить о конкретных режимах зарядки щелочных аккумулятор, стоит сказать пару слов о зарядных устройствах (ЗУ) для них. В продаже можно встретить в основном универсальные зарядные устройства, которыми можно вести заряд нескольких типов щелочных аккумуляторов. Есть также большая группа ЗУ, которые являются универсальными комбайнами. К примеру, iMAX B6. На таких устройствах вы просто выбираете тип батареи, выставляете ток, напряжение, время и запускаете процесс.

Если вы используете ЗУ для какого-то конкретного типа батарей, то здесь следует отметить такой момент. Зарядные устройства, предназначенные для Ni─MH щелочных аккумуляторов, подойдут для Ni─Cd. Но, не наоборот.

Общие требования к зарядному устройству для щелочных аккумуляторов:

• Универсальное ЗУ должно иметь возможность выбора тока зарядки для различных типов батарей. В дешёвых устройствах подобная возможность отсутствует. В них ток устанавливается в зависимости от установленного в них типоразмера (АА, ААА);
• В универсальном зарядном устройстве должны быть разные посадочные места под разный типоразмер батарей. Если этого нет, то должен быть переключатель между разными форм-факторами;
• Важно наличие в зарядном устройстве как можно большего числа методов контроля окончания зарядки. Особенно это актуально для Ni-MH аккумуляторов. В идеале контроль должен вестись по дельте напряжения, температуре и скорости её изменения, а также по общему времени процесса, необходимому для полной зарядки (рассчитывается из тока зарядки и номинальной ёмкости щелочной батареи);
• ЗУ должно иметь функцию определения наличия аккумулятора;
• Хорошо, если зарядное устройство для щелочных аккумуляторов будет иметь возможность определения первичных источников тока форм-фактора АА и ААА. Это убережёт от проблем, если вы спутаете аккумуляторы с обычными батарейками.

Интересные факты

Вот несколько интересных фактов о зарядке щелочных аккумуляторов и методах, которые можно использовать:

1. Метод постоянного тока: Щелочные аккумуляторы можно заряжать методом постоянного тока, который обеспечивает стабильный и контролируемый процесс зарядки. Этот метод позволяет избежать перегрева и повреждения аккумулятора, что особенно важно для продления его срока службы.

2. Зарядка с использованием импульсного тока: Импульсная зарядка — это метод, при котором аккумулятор заряжается короткими импульсами тока, что позволяет уменьшить тепловыделение и улучшить эффективность зарядки. Этот метод может помочь восстановить емкость старых аккумуляторов, которые потеряли свою эффективность.

3. Использование зарядных устройств с интеллектуальной системой управления: Современные зарядные устройства для щелочных аккумуляторов часто оснащены интеллектуальными системами, которые могут автоматически определять состояние аккумулятора и регулировать параметры зарядки. Это позволяет избежать перезарядки и продлить срок службы аккумулятора, а также повысить его безопасность.

Эти методы и технологии делают процесс зарядки щелочных аккумуляторов более эффективным и безопасным.

https://youtube.com/watch?v=ZFaE8OiW_yg

Как зарядить щелочной аккумулятор?

Стандартные режимы зарядки, рекомендованные производителями аккумуляторов

Заряд Ni─Cd аккумуляторов в стандартном варианте ведётся током 0,1*С в течение 14─16 часов. В этом случае «С» — это номинальная ёмкость батареи. Заряжать аккумуляторы можно при температурах в интервале 0─50 градусов Цельсия. Рекомендуемый интервал температур 10─40 С, когда заряд протекает особенно эффективно. Чем температура окружающей среды ниже, тем при более высоком напряжении проходит процесс в конце зарядки (ориентировочно около 1,7 вольта). Если температура ОС ниже 0 градусов аккумуляторные батареи должны заряжаться токами примерно 0,02 С.

Существуют серии щелочных аккумуляторов, которые разработаны для быстрой зарядки. Для них могут устанавливаться большие токи заряда. При этом они разогреваются на первоначальном этапе, улучшая условия заряда. Режим ускоренного заряда, называемый гальваностатическим, стал использоваться после некоторых модификаций аккумуляторных батарей.

В результате доработок появились аккумуляторы с плотными рулонными электродами небольшой толщины. Кроме того, были разработаны методы контроля процесса при ведении зарядки на большой скорости. На базе этого были разработаны и выпущены всевозможные электронные зарядные устройства, позволяющие вести процесс ускоренной зарядки под полным контролем.

Так, что сейчас львиная доля щелочных аккумуляторов, продаваемых на рынке, позволяет вести ускоренный зарядку. В большинстве случаев ток составляет 0,3 С. Контроль ведётся, в том числе, по времени (до 4 часов). При ускоренной зарядке контроль окончания процесса и снижение перезаряда выходят на первый план.

Это обусловлено тем, что быстрый заряд приводит к быстрому увеличению давления в батарее при окончании процесса. Это обусловлено тем, что при постоянном поглощении кислорода на отрицательном электроде, скорость его образования на положительном возрастает. Что касается разрядной ёмкости батарей при быстрой зарядке, то она остаётся аналогичной при заряде током 0,1*С. Подробнее о зарядке Ni─Cd аккумуляторов можно прочитать в статье по указанной ссылке.

В принципе, современные щелочные аккумуляторы с рулонным типом электродом могут быть заряжены за один час. Но при этом в зарядном устройстве должны быть предусмотрены различные методы контроля. Ускоренная зарядка разрешена при температуре 5─50 С, а рекомендованные значения 10─40 С.

Следует сказать, что большинство современных щелочных аккумуляторов могут выдержать перезаряд стандартным током без выхода из строя (ток не более 0,1*С).

Так, что их можно ставить на зарядку даже если в них есть остаточная ёмкость. Однако такая зарядка в постоянном режиме сокращают их срок эксплуатации.

Так, что если вы не уверены в полной разрядке щелочного аккумулятора, то перед установкой его на заряд, нужно провести разрядку до напряжения 1 вольт (речь идёт об одном элементе). Процесс несколько удлиняется, но такая методика способствует сохранению аккумуляторных батарей. Подробнее о том, как заряжать Ni-MH аккумуляторы, читайте в материале по ссылке.

У некоторых аккумуляторных батарей имеется индикатор, показывающий данные о степени заряда. Эти данные основываются на напряжении либо на балансе разрядной и зарядной ёмкости. Точность вычислений в этих случаях небольшая и индикатор редко показывает реальную степень заряженности. Об индикаторе заряда аккумулятора для автомобиля можно прочитать по ссылке. Он имеет другой принцип действия, нежели у щелочных АКБ.

Точность степени заряда по напряжению щелочных аккумуляторов определить достаточно сложно до того момента, пока они не выберут 80─90 процентов ёмкости. А до этого момент напряжение меняется мало. Кроме того, на уровень напряжения может оказывать воздействие температурные условия, меняющиеся в процессе циклирования батареи.
При контроле степени заряда по балансу ёмкостей следует понимать, что их оценка довольно проста, но значение коэффициента отдачи может меняться в широких пределах. Коэффициент зависит от температуры ОС, нагрузочного тока, от возраста аккумулятора.

Есть и другой подход к зарядке щелочных аккумуляторов. Когда неизвестна остаточная ёмкость, то аккумуляторной батарее отдают энергии ровно столько, сколько потребуется для полной зарядки аккумулятора. При этом не берётся в расчёт степень деградации аккумулятора. Здесь проблема в том, что как точно оценить состояние аккумулятора, и сколько ему нужно сообщить энергии для полной зарядки.

При заряде герметичных щелочных аккумуляторов должны контролироваться следующие параметры:

• напряжение;
• температура;
• внутреннее давление.

На графиках ниже можно видеть изменения всех этих параметров в процессе зарядки герметичной никель─кадмиевой аккумуляторной батареи.

Все эти характеристики изменяются по-разному. Чувствительность у них также разная и на все параметры есть определённые ограничения. У никель─металлогидридных аккумуляторов изменение этих параметров примерно такое же, но у них более выражена чувствительность к нагреву при перезарядке.

https://youtube.com/watch?v=qghz6zY-poM

Компенсационный заряд щелочного аккумулятора

После быстрого заряда аккумуляторную батарею можно оставить на подзарядку током 0,03─0,05*С. Это позволяет безопасно завершить зарядку, а постоянная подзарядка в таком режиме помогает компенсировать саморазряд. Это может быть полезно, если аккумулятор не будет использоваться сразу в режиме разряда. Однако производители не рекомендуют длительное нахождение батарей в таком режиме, так как это может сократить их срок службы. Особенно это актуально для никель-металлогидридных аккумуляторов.
В настоящее время существуют специальные высокотемпературные Ni-Cd аккумуляторы, которые способны работать в режиме постоянной подзарядки при повышенных температурах. Эти батареи могут функционировать в буферном режиме в течение нескольких лет вместе с основным источником питания.

Иногда можно встретить и другие рекомендации по использованию компенсационного заряда. В таких случаях советуют применять импульсный ток в диапазоне 0,1─1*С. Ток 0,1*С подается в течение 1 часа в день, а ток 1*С — в течение 5─6 минут в сутки. Этот режим некоторые эксперты считают эффективным для компенсации саморазряда, что было подтверждено в лабораторных условиях. Данная методика компенсационного заряда полезна для снижения насыщения кислородом, уменьшения дендритов в батарее и миграции кадмия. Однако обеспечить такой режим в реальных условиях эксплуатации довольно сложно. Теперь рассмотрим, как зарядить щелочной аккумулятор с использованием нестандартных методов.

Нестационарные способы зарядки

Для заряда электрохимических источников тока с электролитом, в том числе и щелочных аккумуляторов, часто используют и нестационарные режимы зарядки. Они отличаются от тех, что рекомендуют производители. И среди них есть достаточно много методов, которые улучшают эксплуатационные характеристики аккумуляторных элементов. К примеру, способы с осаждением мелкозернистого осадка, при которых увеличивается площадь рабочей поверхности электродов.

Среди нестационарных способов можно отметить те, что подразумевают использование импульсного заряда. Пульсирующий ток оказывает влияние на формирование структуры осадка, а также на различные побочные процессы, протекающие в аккумуляторных элементах с водным электролитом.

Это влияние особенно заметно в конце процесса зарядки и при перезарядке щелочных аккумуляторов. Благодаря интервалам при подаче тока уменьшается выделение кислорода. Это достигается благодаря снижению поверхностного потенциала положительного электрода, а также выравнивания его в пространстве пор.

В результате улучшается поглощение кислорода на отрицательном электроде. Эти процессы позволяют значительно нарастить ток заряда и уменьшить время процесса. Этот режим зарядки снижает деградацию в герметичных щелочных аккумуляторах.

Частота импульсов, их амплитуда, скважность устанавливают или постоянными во время зарядки, или они меняются с изменением степени заряда аккумулятора. Импульсный ток оказывает влияние на:

• электрохимические реакции в поровой области электродов;
• изменение концентрации электролита;
• другие параметры процесса.

При подаче импульсного тока рост эффективности заряда обеспечивается посредством снижения амплитуды и увеличения пауз в конце процесса зарядки.

Если в перерывах между зарядным током пускается разрядный, то это уже режим асимметричного тока. В таком режиме могут регулироваться параметры асимметричного тока:

• амплитуда;
• продолжительность разрядного и зарядного тока;
• частота и форма импульсов;
• время паузы между импульсами.

Конкретные параметры асимметричного тока должны подбираться в зависимости от влияния нестационарного режима на аккумулятор в целом и на пористые электроды в частности. Ряд исследований в этом направлении показал, что при нестационарном режиме заряда при помощи различных параметров импульсного тока можно регулировать следующие процессы:

• амплитуда импульсов тока — можно регулировать эффективность зарядки активной массы плюсового электрода;
• частота импульсов – регулирует проникновение заряда вглубь пор электрода;
• амплитуда и время импульсов разряда – регулировка глубины деполяризации.

В случае нестационарного заряда импульсным током можно выделить 2 этапа процесса. На начальном этапе выделения кислорода нет, а степень окисления меняется по глубине электрода. Импульс разрядного тока даёт равномерное проникновение заряда по толщине электрода. Второй этап включает в себя активное выделение кислорода на поверхности электрода. При этом в глубине все ещё продолжается распределение заряда в активной массе. На этом этапе импульс разрядным током обеспечивает снижение выделения кислорода. Это помогает процессу окисления активной массы более равномерно идти по глубине электрода.

Исследования некоторых специалистов в области фазовых превращений при заряде-разряде показали, что после подачи импульса разряда следует делать паузу. Что касается зарядного импульса, то была показана его значимость и скорость его нарастания. Если эта скорость большая, то процесс выделения кислорода начинается позже. Так, что импульсы прямоугольной формы более эффективные по сравнению с другими.

Правда, в использовании разрядного импульса есть и свои проблемы. И это не раз обсуждалось на всевозможных площадках. Всё началось после того, как этот режим стали использовать для зарядки никель─кадмиевых батарей в быстром режиме. Некоторые крупные производители щелочных аккумуляторов отказались использовать этот режим. Но производители зарядных устройств всё-таки выпускают зарядные устройства с такими функциями.

Есть достаточно распространённые режимы ускоренного заряда для Ni─Cd аккумуляторов (металлокерамика) с применением асимметричного тока:

• Время заряда 10─20 минут, амплитуда заряда (5─8)*С, отношение длительности амплитуд разрядного импульса к зарядному составляет 5─6, продолжительность импульса заряда составляет 0,2, а разряда 0,01 секунды;
• Время 25─35 минут, ток зарядного импульса (2,8─3,5)*С, малое газовыделение. Остальные условия, как и в первом варианте.

Если интересно, то можете прочитать про

восстановление аккумулятора шуруповерта

.

Стоит сказать, что все вышеназванные режима нестационарного заряда нельзя назвать оптимальными для разных типов щелочных аккумуляторов. Эффективность процесса заряда зависит, как от электрохимических реакций, так и от особенностей конструкции. Кроме того, влияние оказывает и структура электродов. Герметичные щелочные аккумуляторы за последние годы претерпели ряд усовершенствований. Широко распространились аккумуляторы с рулонными электродами.

Есть достаточно много моделей, которые заряжаются в быстром режиме током 1*С. Применяется импульсный ток и амплитудная модуляция. Так, что время процесса зарядки постепенно сокращается.

Безопасность при зарядке щелочных аккумуляторов

Зарядка щелочных аккумуляторов требует особого внимания к безопасности, так как неправильные действия могут привести к повреждению аккумулятора, а в некоторых случаях и к опасным ситуациям. Чтобы избежать неприятностей, следует учитывать несколько ключевых аспектов.

Во-первых, перед началом зарядки необходимо убедиться, что аккумулятор находится в хорошем состоянии. Проверьте его на наличие видимых повреждений, таких как трещины или коррозия. Если вы заметили какие-либо дефекты, лучше не заряжать такой аккумулятор, так как это может привести к утечке электролита или даже взрыву.

Во-вторых, используйте только совместимые зарядные устройства, которые предназначены для щелочных аккумуляторов. Неправильное зарядное устройство может привести к перегреву, короткому замыканию или другим проблемам. Убедитесь, что зарядное устройство имеет соответствующие характеристики, такие как напряжение и ток, которые соответствуют требованиям вашего аккумулятора.

Третьим важным аспектом является выбор места для зарядки. Заряжайте аккумуляторы в хорошо проветриваемом помещении, вдали от источников тепла и открытого огня. Это поможет избежать накопления взрывоопасных газов, которые могут выделяться во время зарядки. Также не оставляйте аккумуляторы без присмотра во время зарядки, чтобы вовремя заметить возможные проблемы.

Кроме того, важно следить за температурой аккумулятора во время зарядки. Если он становится слишком горячим, это может быть признаком перегрева. В таком случае следует немедленно прекратить зарядку и дать аккумулятору остыть. Также стоит избегать перезарядки, так как это может привести к повреждению аккумулятора и сокращению его срока службы.

Наконец, обязательно соблюдайте правила обращения с электролитом, если ваш аккумулятор имеет доступ к нему. При работе с электролитом используйте защитные перчатки и очки, чтобы избежать контакта с кожей и глазами. В случае разлива электролита немедленно очистите место происшествия, используя нейтрализующие средства, такие как сода.

Следуя этим рекомендациям, вы сможете безопасно заряжать щелочные аккумуляторы и продлить их срок службы, минимизируя риски и опасности, связанные с этим процессом.

Вопрос-ответ

Как зарядить щелочную батарею?

Для безопасной зарядки щелочных батарей необходимо постоянно включать и выключать зарядное устройство. Зарядное устройство работает около 30 минут, а затем выключается на время, достаточное для полного остывания батарей. С каждым циклом включения напряжение батарей значительно возрастает, не вызывая соответствующего увеличения времени зарядки.

Можно ли заряжать щелочные батареи?

Заряжать солевые, щелочные, а тем более литиевые батарейки категорически запрещается, так как пользователь подвергает себя и используемое устройство большой опасности, что обусловлено перегревом и, как следствие, высокой вероятностью взрыва, выбросом вредных компонентов и утечкой электролита.

Чем заправить щелочной аккумулятор?

Любой обычный кислотно-щелочной аккумулятор залит электролитом.

Советы

СОВЕТ №1

Перед зарядкой щелочного аккумулятора всегда внимательно ознакомьтесь с инструкцией производителя. Это поможет избежать повреждений аккумулятора и обеспечит его безопасную эксплуатацию.

СОВЕТ №2

Используйте только совместимые зарядные устройства, предназначенные для щелочных аккумуляторов. Неправильное зарядное устройство может привести к перегреву, утечке или даже взрыву аккумулятора.

СОВЕТ №3

Регулярно проверяйте состояние аккумулятора перед зарядкой. Если вы заметили коррозию, вздутие или утечку, не пытайтесь его заряжать и утилизируйте его в соответствии с местными нормами.

СОВЕТ №4

Не оставляйте щелочные аккумуляторы на зарядке без присмотра и не превышайте рекомендованное время зарядки. Это поможет предотвратить перегрев и продлить срок службы аккумулятора.
