В жизни могут возникнуть ситуации, когда необходимо зарядить аккумулятор ноутбука, но сам ноутбук недоступен. Знание о том, как зарядить аккумулятор без устройства, может быть полезным, например, при поломке ноутбука или его отсутствии. В этой статье рассмотрим методы и устройства, которые помогут восстановить заряд батареи, позволяя продолжать работу или учебу без задержек.

В чём сложности зарядки аккумулятора ноутбука без ноутбука?

Как можно зарядить аккумулятор ноутбука без самого устройства? Как вы, вероятно, знаете, на разъёме аккумулятора ноутбука расположено множество контактов. Обычно это 6, 7 или 9 выводов, которые необходимы для контроля процесса зарядки со стороны ноутбука и операционной системы. На первый взгляд может показаться, что подключить такой аккумулятор к зарядке довольно сложно. В отличие от автомобильной аккумуляторной батареи, где всего два вывода, здесь всё гораздо сложнее.

Ранее на рынке можно было найти специальные устройства, позволяющие заряжать аккумуляторы без ноутбука, но их производили лишь некоторые компании, и сейчас такие решения практически исчезли. Таким образом, пользователи, столкнувшиеся с этой проблемой, остаются без помощи.

На различных форумах, посвящённых электронике, можно встретить схемы, предназначенные для зарядки аккумуляторов от разных производителей. Однако найти подходящее решение для вашего конкретного аккумулятора зачастую оказывается крайне сложно.

Между тем, большое количество контактов на разъёме не случайно. Каждый из них выполняет свою функцию. Аккумуляторная батарея состоит из нескольких литиевых элементов, соединённых как последовательно, так и параллельно.

Литиевые аккумуляторы могут легко воспламеняться или даже взрываться при перезарядке. Глубокий разряд также может привести к их повреждению. Поэтому в аккумуляторах ноутбуков предусмотрена многоуровневая защита и контроль напряжения для каждого литиевого элемента. Управление зарядом и разрядом литиевых аккумуляторов осуществляется контроллером, который находится внутри корпуса батареи.

Все литиевые элементы имеют разные параметры, и при последовательном соединении их зарядка происходит неравномерно. Это может привести к тому, что элементы зарядятся до разных напряжений, что недопустимо для литиевых аккумуляторов. Именно поэтому предусмотрено множество контактов, среди которых есть выводы для индивидуального контроля и зарядки каждого элемента. Таким образом, зарядка аккумулятора без ноутбука – задача не из простых. Возможно, вам также будет интересно узнать, как включить телефон без батареи.

С введением литиевых источников питания в аккумуляторы ноутбуков, их стали оснащать контроллерами заряда и разряда, которые также называют BMS платами или драйверами.

Эта плата отвечает за защиту батареи. Её основная задача – контролировать процесс зарядки и разрядки аккумулятора ноутбука.

При зарядке BMS плата следит за уровнем заряда литиевых элементов и отключает батарею от источника питания, когда они достигают полного заряда. Это предотвращает перезарядку, перегрев и возможное воспламенение литиевых элементов. Для этих целей предусмотрена термозащита, которая отключает батарею при достижении критической температуры.

Во время разряда BMS контролирует уровень разрядки литиевых аккумуляторов и отключает батарею при определённом напряжении, чтобы избежать глубокого разряда.

Вопрос о том, как зарядить аккумулятор без ноутбука, заинтересовал меня, и я начал исследовать эту тему. К сожалению, информации в интернете по данному вопросу крайне мало. Я просмотрел множество видео на YouTube и нашёл один из роликов, где автор делится опытом зарядки аккумулятора ноутбука Asus без самого устройства. Ссылку на это видео вы можете найти в статье или в разделе «Видеоматериалы по теме» в самом низу.

В видео рассматривается аккумулятор Asus с 9 контактами. Автор выяснил, что два крайних контакта с обеих сторон – это плюсы и минусы. Три центральных контакта предназначены для передачи информации о трёх парах элементов, из которых состоит аккумулятор. Оставшиеся два контакта отвечают за включение и отключение аккумулятора ноутбука. Именно их нужно замкнуть напрямую для зарядки аккумулятора без ноутбука.

Теперь о моём опыте. Мне нужно было зарядить аккумулятор от ноутбука Lenovo IdeaPad Z565 тем же способом. Что из этого вышло, читайте далее.

Эксперты в области электроники утверждают, что зарядка аккумулятора ноутбука без самого устройства возможна, но требует специальных знаний и оборудования. Один из наиболее распространенных методов заключается в использовании внешнего зарядного устройства, совместимого с конкретной моделью аккумулятора. Такие устройства могут быть найдены в специализированных магазинах или онлайн.

Кроме того, некоторые специалисты рекомендуют использовать адаптеры, которые подключаются к аккумулятору напрямую, минуя ноутбук. Однако важно помнить, что неправильное подключение может привести к повреждению аккумулятора или даже к его взрыву. Поэтому перед проведением любых манипуляций с аккумулятором следует внимательно изучить инструкции и рекомендации производителя.

Также стоит отметить, что зарядка аккумулятора вне ноутбука может негативно сказаться на его долговечности, поэтому этот метод следует использовать только в крайних случаях.

https://youtube.com/watch?v=qMaNshTgkw4

Как зарядить аккумулятор ноутбука напрямую?

Интересные факты

Вот несколько интересных фактов о том, как можно зарядить аккумулятор ноутбука без самого устройства:

1. Использование внешнего зарядного устройства: Существуют специальные внешние зарядные устройства для аккумуляторов ноутбуков. Эти устройства могут быть универсальными и поддерживать различные модели аккумуляторов, позволяя заряжать их отдельно от ноутбука. Это особенно полезно, если сам ноутбук неисправен.

2. Зарядка через USB: Некоторые современные аккумуляторы ноутбуков могут поддерживать зарядку через USB-C. Если аккумулятор имеет такую возможность, его можно зарядить с помощью внешнего USB-C зарядного устройства, что делает процесс более удобным и универсальным.

3. Использование адаптера для автомобильного прикуривателя: В некоторых случаях можно использовать адаптер для автомобильного прикуривателя, чтобы зарядить аккумулятор ноутбука. Это может быть полезно в поездках или в условиях, когда нет доступа к обычной электросети. Однако для этого потребуется специальный адаптер, совместимый с вашим аккумулятором.

Эти методы могут быть полезны в ситуациях, когда ноутбук не работает, но аккумулятор все еще в хорошем состоянии.

https://youtube.com/watch?v=cIJ3b538SyA

Что потребуется для зарядки аккумулятора без ноутбука?

Чтобы зарядить аккумулятор без использования ноутбука, вам понадобятся следующие материалы и инструменты:

• адаптер питания. Это может быть как оригинальный адаптер от вашего ноутбука, так и любой другой, который обеспечивает напряжение выше номинала батареи. Мощность должна составлять от 60 до 90 ватт. В моем случае номинал составляет 11,1 вольта, и я использовал оригинальный адаптер, который у меня был под рукой;

• медный провод с сечением 1-2 миллиметра;

• резистор. Оптимально, если это будет подстроечный резистор, позволяющий регулировать ток, подаваемый на аккумулятор;

• паяльник, флюс и олово;

• мультиметр для контроля напряжения на выводах батареи.

Также вы можете ознакомиться с материалом о том, почему аккумулятор ноутбука может не заряжаться.

Процесс зарядки аккумуляторной батареи ноутбука напрямую

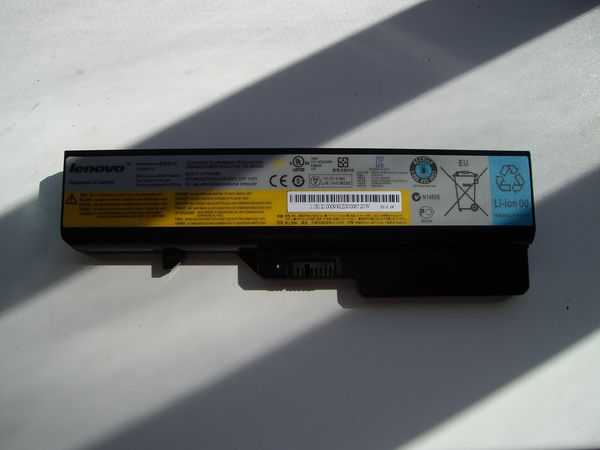

В моём случае проблема заключалась в том, что аккумуляторная батарея ноутбука Lenovo IdeaPad Z565 имеет коннектор для подключения к ноутбуку с 7 контактами. Сколько я не рыскал по интернету, ничего разумного по этому разъёму не нашёл.

В основном только общая информация, разборка аккумуляторных батарей и т. п. Ничего, чтобы помогло по делу. Коннектор выглядит следующим образом.

Два с вывода по краям – это плюс и минус, а три посередине отвечают за сборки элементов. Двух контактов для разблокировки, как на Asus, не было. И я логично предположил, что такой защиты на батарейке Lenovo просто нет. И оказался прав.

Для начала разрядил батарею прямо в ноутбуке пока он не отключился. Отсоединил АКБ и мультиметром измерил напряжение на положительном и отрицательном выводах. Оно составляло 10,5 вольта. Кстати, обязательно установите полярность. На моей батарейки обозначений «+» «-» не было. Это можно сделать тем же мультиметром при замерах напряжения. Если значение выдаётся с плюсом, то полярность подключения щупов правильная. Если минус – полярность обратная.

Расстояние между выводами коннектора небольшой и стандартный щуп мультиметра не влезал. Для удобства я изолентой прикрутил к щупам иголки.

Адаптер питания, как уже говорилось, я использовал штатный от ноутбука Lenovo IdeaPad Z565. Выходное напряжение у него 20 вольт, а мощность 90 ватт. То есть, он способен заряжать током 4,5 ампер. Но включать его на полную я не решился. Ведь в ноутбуке аккумулятор заряжается под аппаратным и программным контролем и 7 выводов на коннекторе совсем не для красоты.

Поэтому я решил для начала ограничить ток значением 1,5 ампера. Поэтому в разрыв плюсового провода вставил сопротивление 60 Ом. Для этого я взял построечный резистор, припаял к его выводам провода и, используя мультиметр, выставил сопротивление 60 Ом.

К крайним плюсовому и минусовому выводам я подключил два провода. Ничего не паял, просто вставил, чтобы они касались контактов.

С адаптера питания также вывел плюс и минус. Плюсовой провод был подключён внутрь, а минусовой к наружной оболочке.

На фото ниже можете посмотреть как это выглядит в реальности.

Затем собрал всю систему по схеме, приведённой ниже.

А так система выглядела в реальности.

Затем включил адаптер с сеть и началась зарядка током 1,5 ампера.

При этом на всякий случай я контролировал температуру батареи, но её температура не поднималась выше комнатной.

Грелся только резистор, но такая уж его работа. Периодически контролировал напряжение на выводах. После включения адаптера оно подскочило до 11,25 вольта и стало медленно расти. Где-то минут через сорок я убавил сопротивление подстроечного резистора до 45, а затем до 30 Ом. В результате был увеличен ток сначала до 2, а затем до 3 ампер.

Номинальная ёмкость батарейки моего ноутбука составляет 4,3 мАч. В таких условиях аккумулятор заряжался немногим более двух часов. Напряжение за это время выросло примерно до 12,4 вольта и на этом остановилось.

Позже на некоторых форумах по радиоэлектронике нашел информацию о том, что такое поведение говорит о срабатывании защиты BMS контроллера.

Тут может быть два варианта: напряжение перестает расти или возрастает до номинального напряжения адаптера питания. После этого увеличение напряжения должно прекратиться. Если оно продолжает расти, то контроллер не исправен или отсутствует. Такие батареи этим способом заряжать то же можно, но если пропустить момент окончания зарядки, может получиться перегрев и возгорание литиевых элементов.

Ниже в таблице приведены пороговые напряжения при зарядке батарей с различным номиналом.

В итоге после зарядки я вставил АКБ в ноутбук и заряд там был около 95%. Судя по всему, BMS контроллер сработал несколько раньше. Возможно, при зарядке в ноутбуке процесс зарядки прерывается несколько иначе. Но в любом случае такой недозаряд для литиевых АКБ не критичен. Они нормально функционируют при уровне заряда 15─80%. Гораздо хуже и опаснее для них перезарядка. После проведения процедуры ещё можете воспользоваться

программами для калибровки батареи ноутбука

, если операционная система выдаёт сообщения о необходимости замены аккумулятора.

У вас, наверное, возник вопрос: «А зачем резистор?». Да, можно подключить провода напрямую от адаптера и он будет заряжать на полную. В моём случае это объясняется соображением сохранить батарейку в целости и сохранности. Да и всем, кто будет пробовать этот способ, советую подключать АКБ через резистор. Ведь если вдруг по каким-то причинам скакнёт ток, то выгорит резистор, а батарейка будет в безопасности.

Что в итоге? Мы выяснили, что зарядить аккумулятор без ноутбука можно и это не очень сложно. Кроме того, мы узнали, что в аккумуляторе Lenovo IdeaPad Z565 отсутствует включение и отключение батареи. У него 7 выводов на коннекторе против 9 у аккумуляторов с защитой. Я не уверен в том, что такое же положение дел на всех батареях с 7 контактами. Поэтому перед тем как заряжать так свой аккумулятор ноутбука, выясняйте распиновку.

https://youtube.com/watch?v=RM3Al7XqVUQ

Безопасность при зарядке аккумулятора ноутбука без устройства

При зарядке аккумулятора ноутбука без самого устройства необходимо учитывать несколько важных аспектов безопасности, чтобы избежать повреждений как аккумулятора, так и других компонентов. Прежде всего, следует помнить, что неправильная зарядка может привести к перегреву, короткому замыканию или даже взрыву аккумулятора. Поэтому важно следовать определённым рекомендациям.

Во-первых, всегда используйте оригинальные или сертифицированные зарядные устройства. Если вы решили зарядить аккумулятор отдельно, убедитесь, что используемое устройство совместимо с вашим аккумулятором. Неправильное напряжение или ток могут привести к его повреждению.

Во-вторых, перед началом зарядки проверьте состояние аккумулятора. Если на нём есть видимые повреждения, такие как вздутия, трещины или утечки, не пытайтесь его заряжать. В таких случаях лучше обратиться в сервисный центр для диагностики и замены.

Также важно следить за температурой во время зарядки. Аккумулятор не должен перегреваться. Если вы заметили, что он становится слишком горячим, немедленно прекратите зарядку и дайте ему остыть. Идеальная температура для зарядки аккумулятора составляет от 0 до 45 градусов Цельсия.

Кроме того, выбирайте место для зарядки, которое хорошо вентилируется. Избегайте закрытых пространств и поверхностей, которые могут удерживать тепло, таких как мягкие ткани или ковры. Лучше всего использовать плоскую, твёрдую поверхность, чтобы обеспечить хорошую циркуляцию воздуха.

Не забывайте о том, что аккумулятор не должен находиться вблизи источников влаги или открытого огня. Влага может вызвать коррозию и короткое замыкание, а огонь — привести к катастрофическим последствиям. Храните аккумулятор в сухом и безопасном месте.

Наконец, всегда следите за временем зарядки. Не оставляйте аккумулятор на зарядке дольше, чем это необходимо. Перезарядка может сократить срок службы аккумулятора и привести к его повреждению. Лучше всего использовать таймер или будильник, чтобы контролировать процесс.

Следуя этим рекомендациям, вы сможете безопасно зарядить аккумулятор ноутбука без самого устройства, минимизируя риски и продлевая срок службы аккумулятора.
