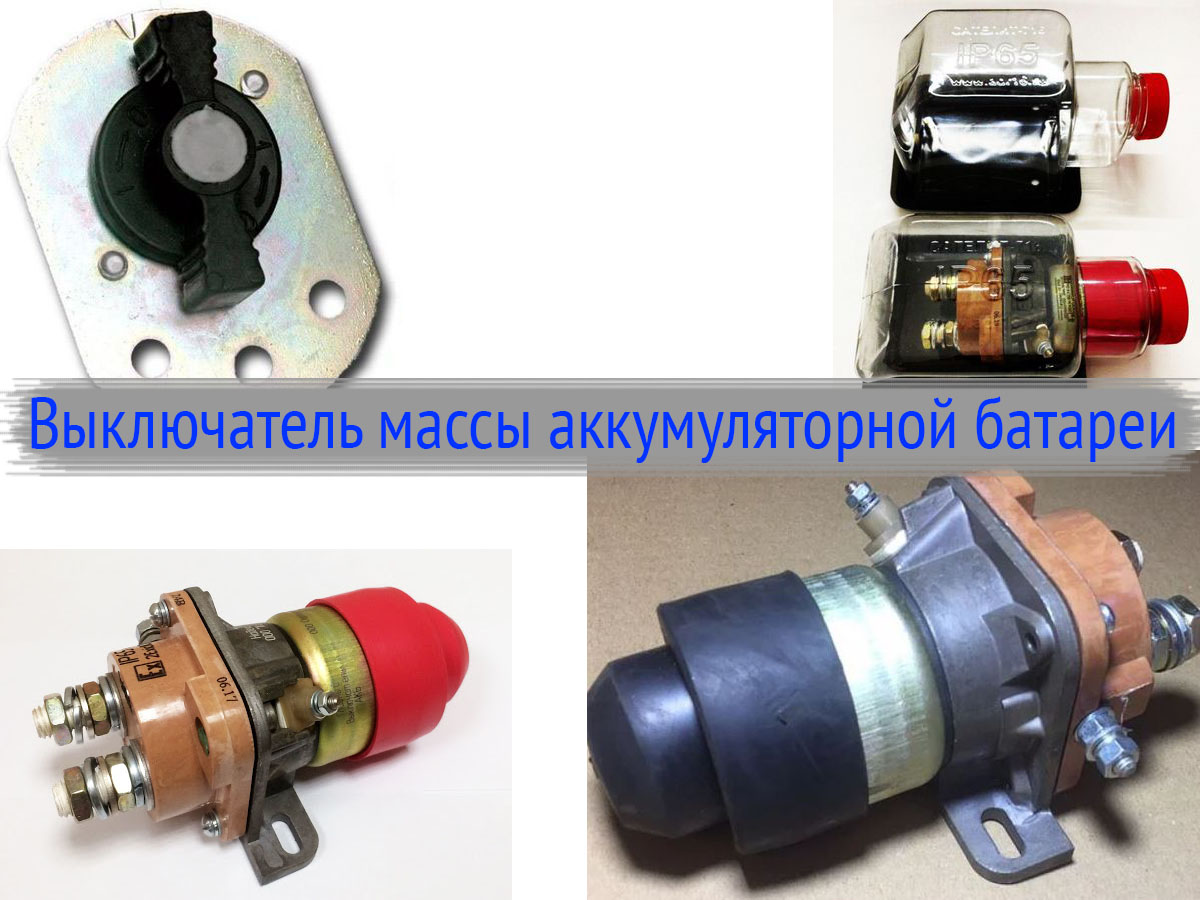

Выключатель массы аккумуляторной батареи — устройство, обеспечивающее безопасность и надежность электрической системы автомобиля. Несмотря на свою давнюю разработку, он остается актуальным для автолюбителей и профессионалов. В статье рассмотрим, что такое выключатель массы, его назначение, виды и примеры применения. Эта информация будет полезна владельцам автомобилей, стремящимся повысить безопасность своих транспортных средств, и тем, кто интересуется техническими аспектами автомобильной электроники.
Что это за устройство и как оно работает?
Все уже сказано в названии – выключатель. Самые простые модели можно приобрести за 200-300 рублей. Выключатель массы устанавливается в разрыв между массой и отрицательным выводом аккумулятора. Если к аккумуляторной батарее подключены другие потребители тока напрямую, то выключатель также разрывает их массу. Обычно такие устройства монтируются непосредственно на минусовом выводе батареи. Они различаются лишь способом осуществления разрыва цепи.
Часто такие выключатели представлены в виде кнопок, флажковых переключателей или винтовых зажимов. Все эти механические модели выполняют функцию разрыва и соединения электрической цепи. При замыкании и размыкании цепи может происходить подгорание контактов, что приводит к возникновению переходного сопротивления и ухудшению электрических характеристик автомобильной сети. Поэтому в качественных устройствах предусмотрены форконтакты, которые принимают на себя основной удар при соединении и разъединении.
Существуют и более современные дистанционные выключатели массы аккумулятора. Это электромагнитные устройства, которые можно установить в подкапотном пространстве, а управлять ими можно из салона автомобиля. Кнопка или переключатель устанавливаются в скрытом месте. Их стоимость варьируется от одной до нескольких тысяч рублей.
Еще один важный момент: разрыв провода осуществляется от минусового вывода аккумулятора, а не плюсового. Это делается для того, чтобы избежать случайного замыкания на «разорванный плюс».
Выключатель массы аккумуляторной батареи представляет собой важный элемент системы электроснабжения автомобилей и других транспортных средств. Эксперты отмечают, что его основная функция заключается в отключении аккумулятора от электрической цепи, что позволяет предотвратить разряд батареи в случае длительной стоянки. Существует несколько видов выключателей, включая механические и электронные, каждый из которых имеет свои преимущества. Механические выключатели просты в установке и эксплуатации, тогда как электронные могут предлагать дополнительные функции, такие как защита от короткого замыкания. Примеры использования таких устройств можно встретить как в легковых автомобилях, так и в грузовиках, а также в специализированной технике. Важно отметить, что правильный выбор и установка выключателя массы могут значительно продлить срок службы аккумулятора и повысить безопасность эксплуатации транспортного средства.
https://youtube.com/watch?v=b8GPGnFT_-U
Для чего делается отключение массы аккумуляторной батареи?
Первоочередной целью является предотвращение разряда аккумулятора. По крайне мере, когда появились эти устройства, использовали их именно для этого. Глубокий разряд аккумуляторной батареи приводит к частичной потере ёмкости. А если это произойдёт несколько раз, то её можно будет нести в утиль. Попутно исключается возможность короткого замыкания, если где-то была поврежденная проводка. В старых автомобилях такое не редкость. То есть, и от возгорания проводки такой выключатель защитит.
Можно сказать, что это ещё и определённая защита от угона.
Читайте также:
Хотя серьёзным препятствием для злоумышленников выключатель массы назвать нельзя.
Если это фабричное изделие, то обычно выполнено для установки на клемму. Здесь все виду и угонщик просто включит переключатель. Дистанционный вариант отнимет больше времени, но также не остановит злоумышленника. Но здесь возникает другой вопрос.
Сейчас на большинстве автомобилей стоит сигнализация. Если обесточить автомобиль, то и она будет обесточена. То есть, вы сами предоставляете угонщикам возможность спокойно угонять автомобиль, как говорится «без шуму и пыли». Они могут, не привлекая внимания разобраться с тем же выключателем и замком зажигания. Поэтому польза сомнительная, если только автомобиль не находится в гараже или на охраняемой стоянке. Или, как вариант, сигнализация подключается напрямую к отрицательному токовыводу аккумуляторной батареи. А разрывается только общая масса и другие подключения напрямую, если такие имеются.
В каких ещё случаях может пригодиться выключатель массы батареи? Мне кажется, это очень удобно при выполнении каких-то ремонтных или профилактических работ. Если заглянуть в руководство любого автомобиля, то вы найдёте там массу работ, в описании которых есть требование обесточить бортовую сеть.
Чтобы постоянно не откручивать и закручивать болт на клемме, как раз и нужен выключатель. Тем более что оптимизация и эффективность коснулась автомобильных запчастей в полной мере. Клеммы в целях экономии делают из тонюсенького металла. Чуть перетянул и в утиль.
И ещё большой плюс на мой взгляд. Такой выключатель даёт возможность быстро обесточить автомобиль в случае внештатной ситуации. К примеру, замкнула проводка, появилось возгорание и т. п. В этот момент искать ключ, откручивать болт на клемме, чтобы её скинуть будет совсем не комильфо. А на выключателе нажал кнопку и цепь разомкнута.
| Аспект | Описание | Примеры/Виды |
|---|---|---|
| Что это? | Электромеханическое устройство, предназначенное для быстрого и полного разрыва электрической цепи между аккумуляторной батареей и бортовой сетью автомобиля (или другого транспортного средства/оборудования). | Ручной выключатель, автоматический выключатель, дистанционный выключатель. |
| Зачем нужен? | 1. Безопасность: Предотвращение коротких замыканий, возгораний и поражения электрическим током при обслуживании или аварии. 2. Защита от разряда: Предотвращение саморазряда аккумулятора при длительной стоянке. 3. Защита от угона: Дополнительная мера безопасности, затрудняющая запуск двигателя. 4. Обслуживание: Удобство при проведении ремонтных работ, исключая подачу напряжения на компоненты. |
Предотвращение разряда аккумулятора при длительной стоянке автомобиля; отключение питания при ремонте электрооборудования; отключение питания в случае ДТП для предотвращения возгорания. |
| Виды | 1. Ручные: Активируются вручную поворотом ручки или рычага. 2. Автоматические: Срабатывают при определенных условиях (например, при превышении тока). 3. Дистанционные (электромагнитные): Управляются кнопкой из салона или с помощью пульта. 4. Поворотные: Наиболее распространенный тип, где контакт разрывается поворотом ключа или ручки. 5. Ножевые/рычажные: Контакт разрывается поднятием или опусканием рычага. |
Ручной: Выключатель с красной ручкой на клемме аккумулятора. Дистанционный: Кнопка в салоне автомобиля, отключающая массу. Поворотный: Выключатель с ключом, который можно вынуть для дополнительной защиты. |
| Примеры использования | 1. Автомобили: Грузовые, легковые, спецтехника. 2. Мотоциклы: Для защиты от разряда и угона. 3. Лодки/Катера: Для безопасности и предотвращения разряда. 4. Солнечные электростанции: Для отключения аккумуляторов от инвертора. 5. Промышленное оборудование: Где требуется быстрое отключение питания от аккумуляторов. |
Выключатель массы на грузовике КамАЗ; кнопка отключения массы на гоночном автомобиле; рубильник массы на аккумуляторном отсеке катера. |
Интересные факты
Вот несколько интересных фактов о выключателе массы аккумуляторной батареи:
-
Безопасность и защита: Выключатель массы используется для предотвращения случайного разряда аккумулятора и защиты от короткого замыкания. Он позволяет полностью отключить аккумулятор от электрической цепи, что особенно важно при длительном хранении автомобиля или в случае, если он не используется.
-
Разнообразие конструкций: Существуют различные виды выключателей массы, включая механические и электронные. Механические выключатели обычно представляют собой простые поворотные или слайдовые устройства, в то время как электронные могут иметь дополнительные функции, такие как дистанционное управление или индикация состояния.
-
Применение в различных сферах: Выключатели массы не ограничиваются только автомобилями. Они широко используются в морской технике, сельскохозяйственной технике, а также в системах солнечной энергетики, где необходимо управлять подачей энергии от аккумуляторов к нагрузкам.
https://youtube.com/watch?v=6P0ASbTAcVc
-
Читайте также:
Какие бывают выключатели массы АКБ?
Данные устройства можно разделить на несколько категорий.
- Механические (ручные).
- Устройства на основе тринистора. Тринистор — это тиристор, имеющий три вывода: катод, анод и управляющий электрод.
- Электромеханические с возможностью дистанционного управления. Они включают в себя реле.
Теперь рассмотрим несколько примеров выключателей массы аккумуляторных батарей, которые доступны в продаже.

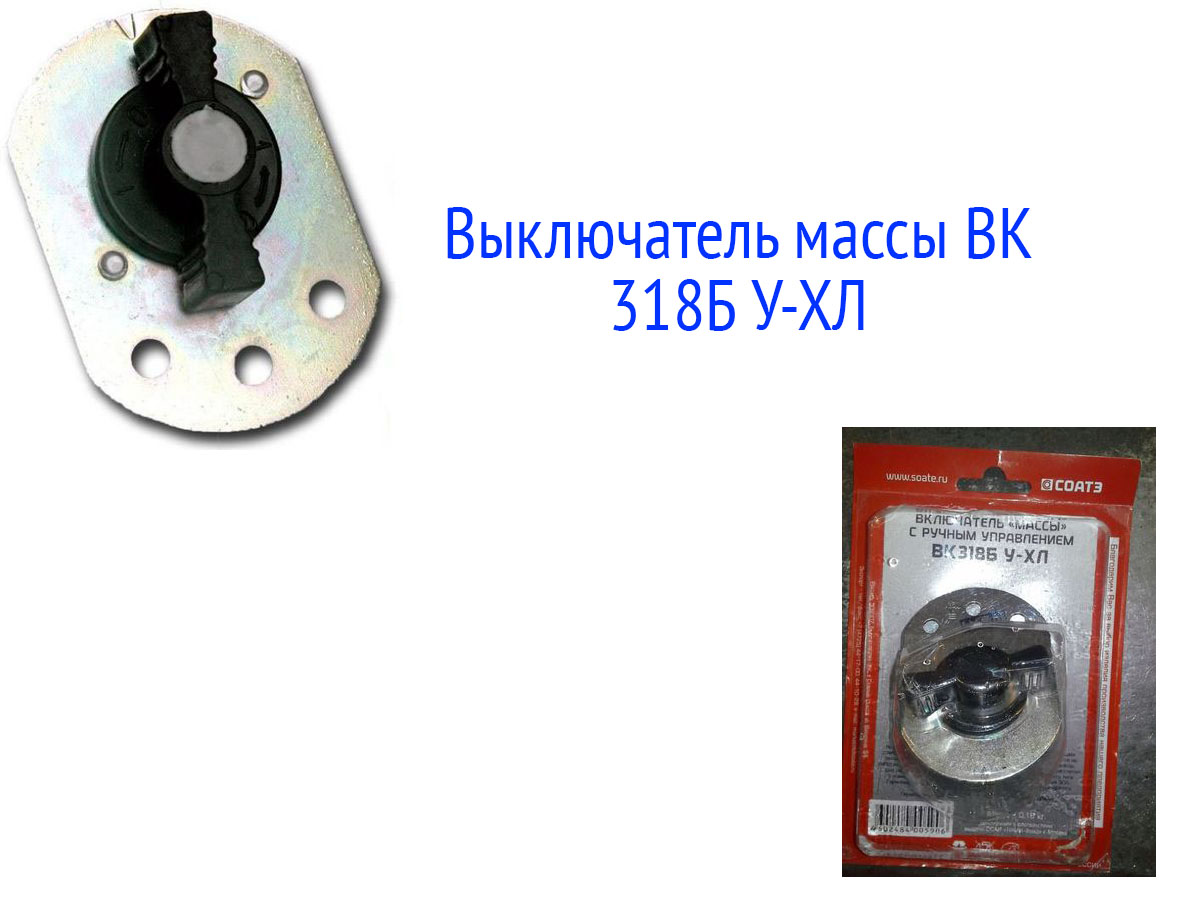

ВК318Б У-ХЛ
Один из самых простых выключателей массы. Выпускает ЗАО «СОАТЭ» им. А.М. Мамонова. Производитель заявляет падения напряжения на выводах не больше 0,03 вольта при токе 50 ампер. Ресурс обещают до 30 тысяч пробега. Стоимость 180─280 р. в зависимости от магазина.
Посмотрел отзывы о ВК318Б У-ХЛ в онлайн-магазинах. Все остались довольны. Собственно, тут и не может быть обманутых ожиданий. Устройство либо работает, либо нет.
https://youtube.com/watch?v=DdDmOi_GMVY

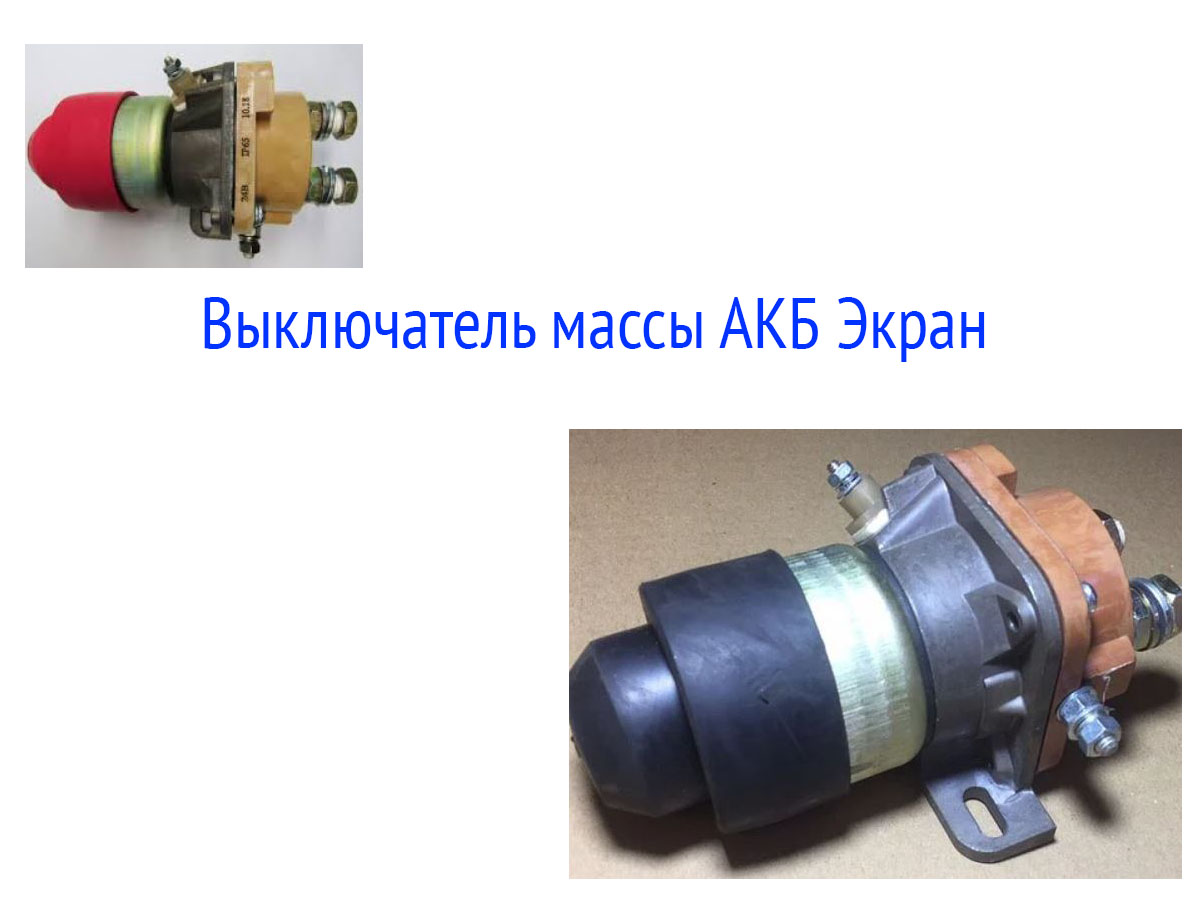

Дистанционный выключатель Экран на БелАЗ
На представленном ниже изображении изображен дистанционный выключатель массы для техники БелАЗ. Этот экран предназначен для работы с напряжением 24 вольта.
Функция отключения массы осуществляется дистанционно. Кроме техники БелАЗ, данный выключатель также применяется на КрАЗах и в других специализированных машинах. Цена такого устройства составляет примерно 2,5 тысячи рублей.
-
Читайте также:

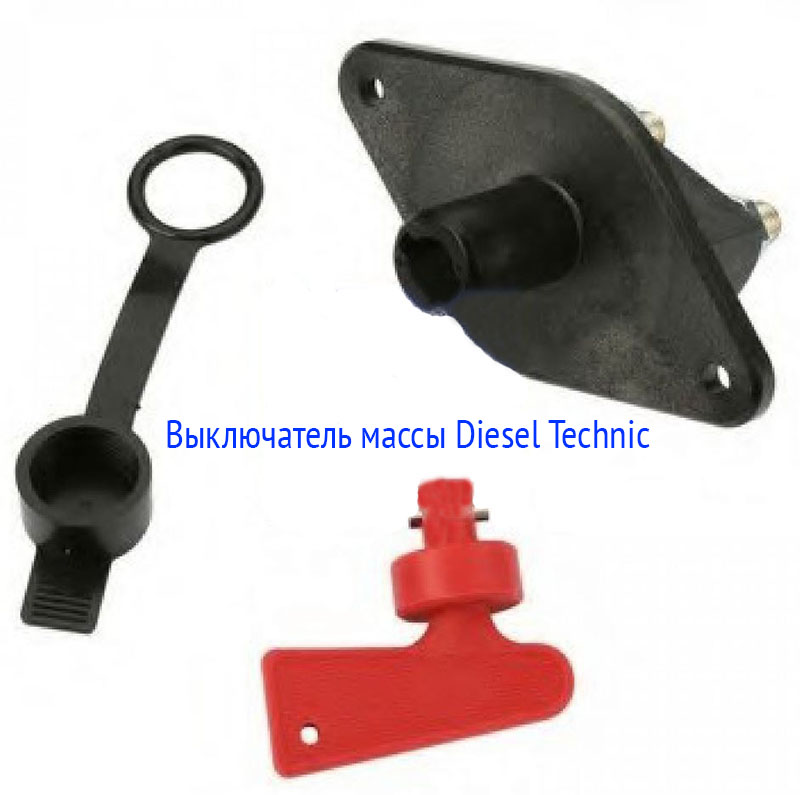

Diesel Technic
Под маркой Diesel Technic предлагается выключатель массы с ключом для грузовиков Man, DAF, Scania, Volvo. Стоимость около 1,5 т. р.
Устройство ручного типа.

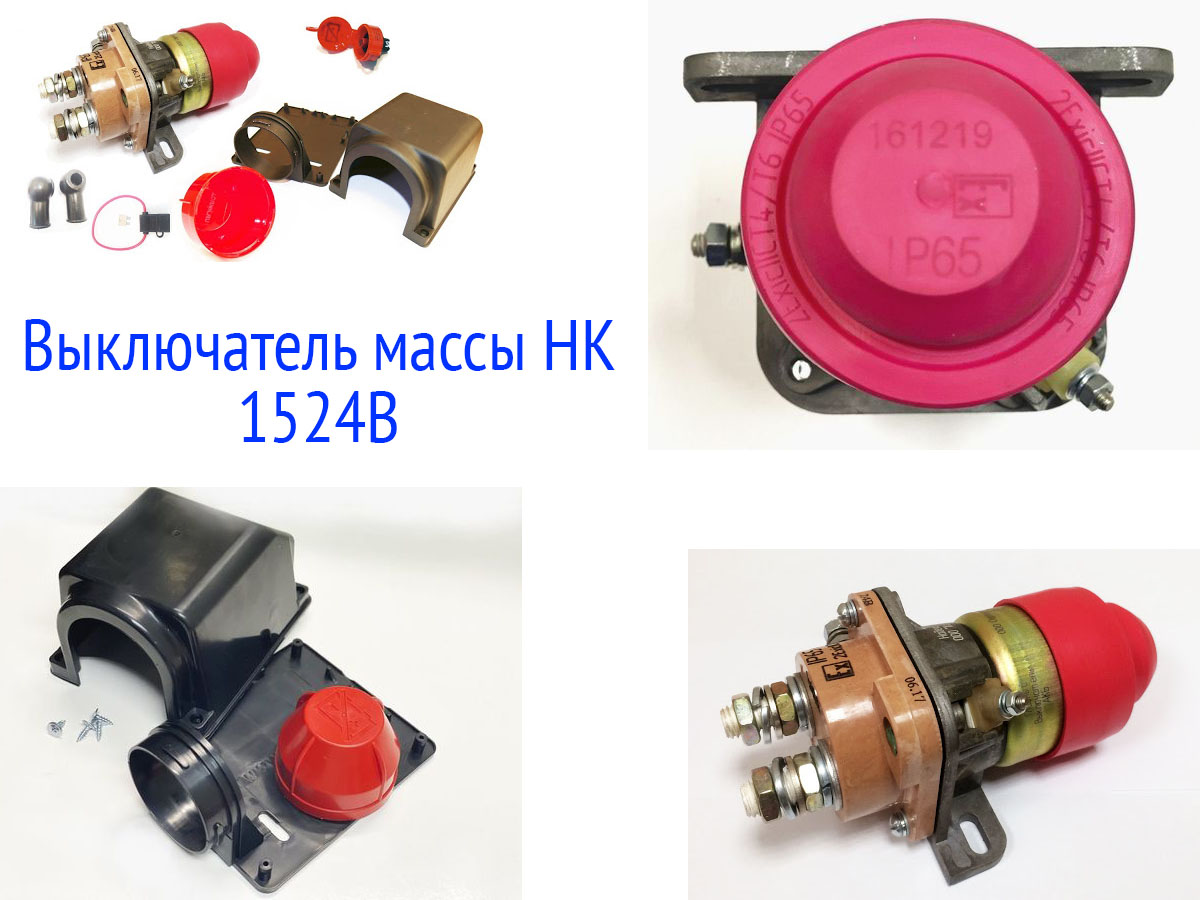

НК1524В
На рынке представлены выключатели массы аккумуляторных батарей с разнообразными комплектующими, которые формируют компактную мини-систему. К примеру, модель с дистанционным управлением НК1524В предлагает компания с интересным названием «Жаворонок XXI век».
В комплекте вы найдете все необходимое для установки в автомобиле: предохранитель, тумблер, изолирующие заглушки для соединений, пластиковый корпус устройства и многое другое. Ценовой диапазон составляет от 6 до 7 тысяч рублей, в зависимости от ценовой политики продавца.

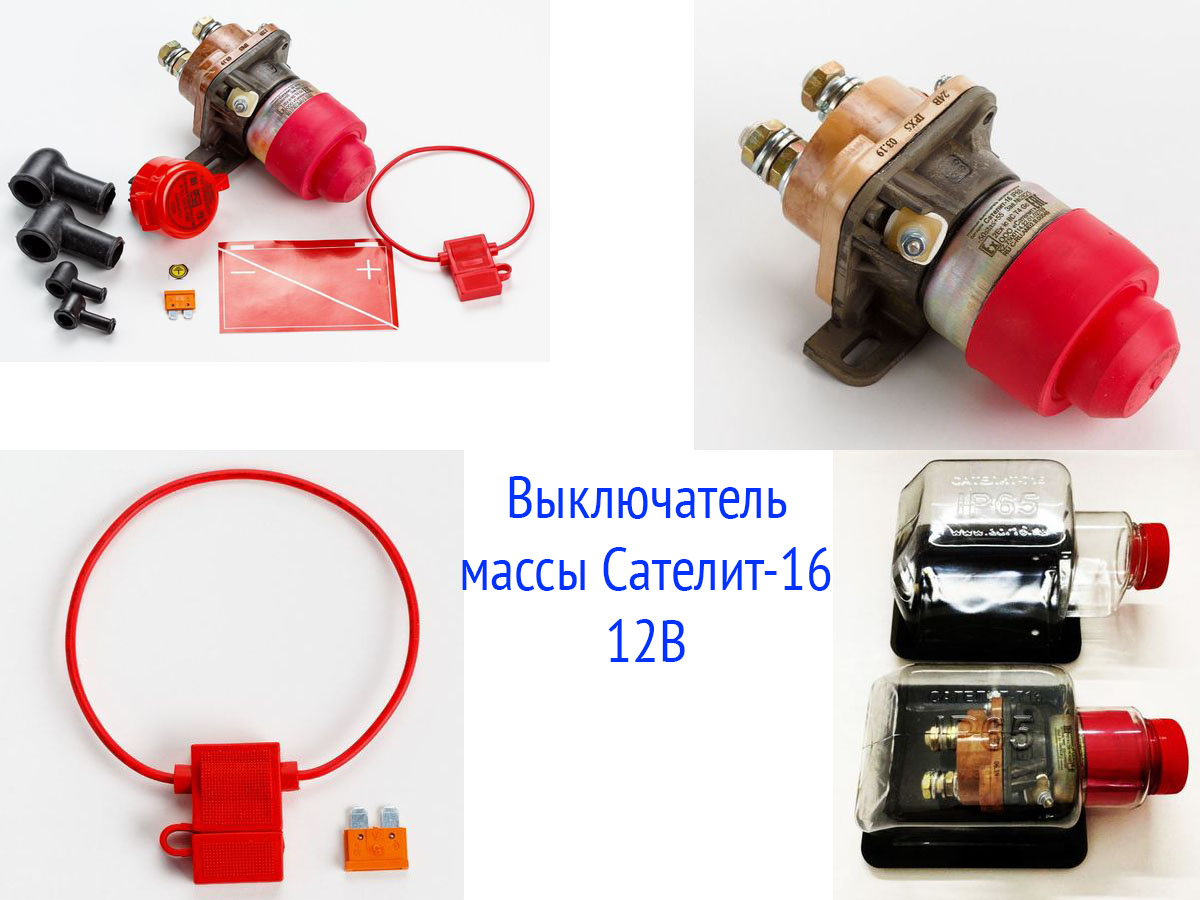

Сателит-16 12В
Ещё одна модель дистанционного выключателя массы, подобного предыдущему решению. В комплекте можно видеть специальный футляр для устройства, обеспечивающий защиту в соответствии с требованиями стандарта IP65.
Есть варианты модели для бортовых сетей 12 и 24 вольта. Стоимость в рознице колеблется от 6,5 до 8,5 т. р.
Как видите, большинство предлагаемых в продаже выключателей выполнены либо для грузовых автомобилей, либо в максимально дешёвом варианте, который подходит для использования на старых легковых автомобилях отечественного производства. Это неслучайно, поскольку на современных импортных и отечественных автомобилях с различной электроникой на борту подобное устройства не используются. Больше того, многие производители автомобилей не рекомендуют использовать на своих моделях выключатель массы.
Это объясняется наличием электронного блока управления (ЭБУ). Все современные легковые автомобили имеют электронику для управления работой двигателя. Из-за полного обесточивания системы сбрасывается перезаписываемая память. Помимо этого, микросхемы различной бортовой электроники чувствительны к перепадам напряжения и отключению питания. В некоторых случаях выключение массы может закончиться поломкой ЭБУ.
Охранные системы и сигнализации также не любят, чтобы им отрубали питание. Они воспринимают это, как попытку взлома и угона. Поэтому для них придется отводить свой минусовой провод до аккумулятора, который разрываться не будет.
К тому же, на современных автомобилях выключать массу с целью снизить разряд АКБ, не требуется. В них присутствуют специальные платы, которые отслеживает активность в бортовой сети автомобиля. Если её нет, то потребители тока на борту погружаются в сон. Оставляется лишь минимально необходимое потребление энергии, которое обеспечивает хранение настроек ЭБУ, мультимедийной системы и т. п. Достаточно открыть дверь или включить зажигание, чтобы автомобиль вышел из спячки.
Можно ли сделать самостоятельно?
Устройство достаточно простое, и отключение массы можно выполнить самостоятельно. Главное — обеспечить минимальное переходное сопротивление в подключенном состоянии. Это означает, что необходимо создать надежное соединение и поддерживать чистоту контактов. В любом случае, вам, вероятно, придется приобрести некоторые запчасти, если нужные материалы отсутствуют. Если говорить об установке выключателя массы на отечественные автомобили, такие как «семёрка» или «пятнашка», то стоимость таких моделей варьируется от 150 до 200 рублей. Эти расходы не слишком велики, а заводское исполнение, как правило, будет более аккуратным, чем самодельные решения.
Что не стоит делать? При подготовке этой статьи я изучал различные примеры самодельных выключателей массы. На одном из ресурсов наткнулся на статью, где автор установил обычный электрический автомат в разрыв минусового кабеля. Это явно не лучший вариант. Автоматы не предназначены для подобных целей. Я был удивлён, что при запуске двигателя он не сработал. Автор использовал автомат с номиналом около 60 ампер, в то время как стартер мотора большого объёма может потреблять ток в несколько сотен ампер. Поэтому использование автомата в качестве выключателя массы — это абсолютно нецелесообразное решение.
Выводы: за и против
Что можно сказать в заключение? Использовать или нет выключатель массы? Использовать для чего? Если применять это устройство для борьбы с утечкой тока, то оно полезно. Но не на всех автомобилях. Если речь идёт о старых отечественных (и не только) автомобилях без электроники, управляющей питанием и зажиганием двигателя, выключатель массы будет к месту. Это используемые до сих пор транспортное средства с карбюраторной системой питания двигателя.
Если у вас автомобиль с электронным блоком управления, отвечающим за дозирование топлива, работу системы зажигания, контроль и корректировку параметров двигателя, то это устройство может лишь навредить. Об этом же говорят рекомендации самих производителей подобных автомобилей. В некоторых случаях отключение массы может даже грозить выходом из строя управляющей электроники.
На современном автомобиле выключатель массы может понадобиться лишь в случае ремонтных или профилактических работ, когда требуется обесточить автомобиль. В этом случае всё равно придётся отключать аккумулятор. Гораздо удобнее просто щелкнуть выключателем. А бороться на этих транспортных средствах с утечкой тока таким образом не рекомендуется. Тем более что у них для этого есть штатные средства.
В качестве противоугонного средства выключатель массы аккумулятора также можно применять с несколькими «если».
Когда вы просто отрубаете массу, то будет обесточена и сигнализация.
Если только вы не проведете от неё отдельную линию на минус аккумуляторной батареи, которая разрывается не будет.
Помимо этого, надо установить дистанционный выключатель с потайной кнопкой где-нибудь в салоне. Если это будет обычный ручной выключатель под капотом, то угонщику не составит труда его просто включить. Вот если он не будет знать, где включается масса, а в этот момент сигнализация будет орать на полную, тогда угнать автомобиль станет проблематичнее. Кто-то скажет, проще замкнуть куском кабеля расстояние от выключателя до минуса АКБ. Да, но подходящий кабель ещё нужно где-то найти.
В общем, ставить или нет, решать вам. А в комментариях можете написать о своём опыте в этом вопросе.
Советы по выбору и установке выключателя массы аккумуляторной батареи
Выбор и установка выключателя массы аккумуляторной батареи — это важные этапы, которые требуют внимательного подхода. Правильный выбор устройства обеспечит надежную работу электрической системы вашего автомобиля, а также повысит безопасность и долговечность аккумулятора.
Выбор выключателя массы
При выборе выключателя массы следует учитывать несколько ключевых факторов:
- Номинальный ток: Убедитесь, что выключатель рассчитан на ток, который может проходить через него. Для большинства легковых автомобилей достаточно устройства на 100-200 А, но для более мощных автомобилей или специализированной техники могут потребоваться более мощные модели.
- Тип конструкции: Выключатели могут быть механическими или электронными. Механические устройства проще в установке и эксплуатации, но электронные могут предложить дополнительные функции, такие как дистанционное управление.
- Материалы: Обратите внимание на материалы, из которых изготовлен выключатель. Корпус должен быть выполнен из устойчивых к коррозии материалов, таких как латунь или нержавеющая сталь, а контакты — из меди или другого проводящего материала.
- Условия эксплуатации: Если вы планируете использовать автомобиль в сложных условиях (влага, пыль, экстремальные температуры), выбирайте выключатель с защитой от влаги и пыли (например, с классом защиты IP65).
Установка выключателя массы
Правильная установка выключателя массы также играет важную роль в его функциональности и безопасности:
- Место установки: Выключатель массы следует устанавливать в удобном для доступа месте, чтобы его можно было легко включать и выключать. Обычно его устанавливают в моторном отсеке или в салоне автомобиля.
- Подключение: При подключении выключателя массы убедитесь, что все соединения надежны и защищены от коррозии. Используйте качественные клеммы и изолируйте открытые контакты, чтобы избежать короткого замыкания.
- Проверка работоспособности: После установки обязательно проверьте работоспособность выключателя. Убедитесь, что он надежно отключает и включает питание аккумулятора, а также что нет утечек тока.
- Регулярное обслуживание: Периодически проверяйте состояние выключателя, особенно в условиях повышенной влажности или запыленности. Чистите контакты и проверяйте крепления, чтобы избежать проблем в будущем.
Следуя этим рекомендациям, вы сможете выбрать и установить выключатель массы аккумуляторной батареи, который будет надежно служить вам на протяжении долгого времени, обеспечивая безопасность и эффективность работы электрической системы вашего автомобиля.
Вопрос-ответ
Для чего служит выключатель аккумуляторной батареи?
Основная цель – исключить разряд аккумулятора, возможность короткого замыкания в местах, где имеется повреждение проводки. Выключатель дает возможность оперативно обесточить автомобиль в случае замыкания провода, появления возгорания и пр.
Для чего нужен выключатель массы?
Так зачем он нужен? Вопреки общепринятому мнению, основная функция выключателей массы заключается отнюдь не в экономии заряда батарей, а в безопасности. При возникновении короткого замыкания в сети можно резко выключить электроэнергию до возникновения пожара.
Для чего нужен выключатель батареи?
Он соединяет или разъединяет батареи в различных конфигурациях, например, параллельно или последовательно, для подачи питания на различные системы или зарядки батарей.
Зачем отключают массу?
Основная функция выключателя массы заключается в том, чтобы быстро отключить питание всей электроники автомобиля. Это особенно актуально для грузовиков, которые оснащены сложными электрическими и электронными системами, и где сбои в электропитании могут привести к серьёзным последствиям.
Советы
СОВЕТ №1
Перед установкой выключателя массы обязательно ознакомьтесь с инструкцией к вашему автомобилю. Это поможет избежать ошибок и повреждений электрической системы.
СОВЕТ №2
Регулярно проверяйте состояние выключателя массы. Коррозия или механические повреждения могут привести к его неисправности, что негативно скажется на работе аккумулятора и электрооборудования.
СОВЕТ №3
При выборе выключателя массы учитывайте тип вашего автомобиля и его электрическую систему. Существуют разные виды выключателей, и важно выбрать тот, который подходит именно для вашего транспортного средства.
СОВЕТ №4
Не забывайте отключать выключатель массы при длительном хранении автомобиля. Это поможет предотвратить разряд аккумулятора и защитит электронику от возможных коротких замыканий.
