Изготовление и установка фаркопа своими руками

Изготовление и установка фаркопа своими руками позволяет сэкономить и создать индивидуальное решение. В статье рассмотрим необходимые материалы для изготовления фаркопа и представим схему конструкции, чтобы избежать распространенных ошибок. Следуя рекомендациям, вы обеспечите безопасность и надежность автоприцепа при перевозке грузов.

Детали, материалы и инструменты для изготовления ТСУ

Для самостоятельного изготовления фаркопа понадобятся следующие инструменты и материалы:

1. Сварочный аппарат.
2. Угловая шлифовальная машинка (болгарка) с отрезными и зачистными дисками.
3. Защитные очки.
4. Дрель.
5. Сверла.
6. Стальной шар для крюка, диаметр зависит от производителя прицепа.

Прицепное устройство для европейских прицепов должно иметь шар диаметром 50 мм. Для американских моделей доступны два варианта: шар диаметром 2 дюйма (50,8 мм) или 1 7/8 дюйма (53,975 мм). Российские прицепы также используют шар диаметром 50 мм.

Крюк с шаром можно недорого купить на авторазборе. Если готовое решение не найдено, можно заказать его у токаря с нужным углом.

Дополнительно понадобятся:

1. Отрезок стальной трубы сечением 50 × 50 мм длиной чуть более 1,5 метров.
2. Две полосы листовой стали толщиной 5 мм размером 300 × 70 мм и две такие же толщиной 200 × 70 мм. Также кусок стального листа толщиной 2 мм размером примерно 120 × 120 мм для кронштейна под розетку.
3. Два болта М 10 × 1,25 длиной 80 мм с гайками.
4. Шесть болтов М 12 × 1,25 длиной 50 мм с гайками.
5. Винты с гайками для крепления розетки (М 3 или М4 длиной около 40 мм).
6. Розетка.
7. Разноцветные многожильные медные изолированные провода и ПХВ изолента.

Изготовление и установка фаркопа своими руками вызывает интерес у многих автолюбителей, стремящихся сэкономить на услугах профессионалов. Эксперты отмечают, что такой подход требует не только наличия необходимых инструментов, но и знаний в области сварки и механики. Правильный выбор материалов и соблюдение всех стандартов безопасности являются ключевыми факторами для успешного завершения проекта.

Некоторые специалисты подчеркивают, что самодельный фаркоп может не соответствовать требованиям законодательства, что в будущем может привести к проблемам с регистрацией и страхованием. Кроме того, неправильная установка может негативно сказаться на управляемости автомобиля. Поэтому, прежде чем приступить к самостоятельному изготовлению, важно тщательно изучить все аспекты и, при необходимости, проконсультироваться с профессионалами.

Фаркоп под американский квадрат. Оно вам надо?

Как изготовить фаркоп своими руками

Как изготовить фаркоп своими руками:

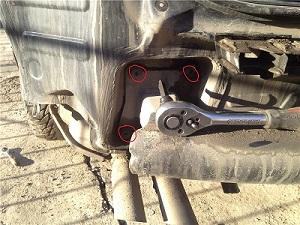

1. Снимите задний бампер автомобиля. Под креплением бампера находятся два отверстия открывающие полости внутри лонжеронов.
2. Измерьте расстояние между наружными краями отверстий внутрь лонжеронов. Отрежьте от трубы часть длиною равной этому расстоянию.
3. Отметьте середину, получившегося отрезка.
4. На краях полос длиною 20 см прорежьте отверстия 5 × 5 см. Наденьте полосы отверстиями на середину трубы и приварите к ней на расстоянии, позволяющем, вставить между ними крюк с шаром. Если в крюке есть крепежные отверстия просверлите такие же в пластинах, соответственно им, и закрепите между ними крюк при помощи болтов с гайками на 10.
5. К концам трубы приварите полосы длиною 30 см так чтобы они были направлены в сторону противоположную направлению крюка под прямым углом к его кронштейну.
6. Вставьте, приваренные полосы внутрь лонжеронов.
7. Просверлите снаружи в каждом заднем лонжероне автомобиля три отверстия диаметром 12,5 мм, так чтоб просверлить и вставленные пластины.
8. Примерьте бампер крюк должен находиться достаточно низко, для того чтоб не мешать ему сесть на свое место и достаточно высоко, чтобы не задевать за дорогу во время движения.
9. Снимите конструкцию, сверлом большего диаметра сделайте фаску с обеих сторон отверстий и приварите к пластинам гайки М 12 напротив каждого отверстия со стороны выхода сверла. Чтобы гайки не смещались во время сварки прикрутите их болтами.
10. В пластине толщиной 3 мм сделайте необходимые для установки розетки отверстия: одно большое под контакты разъема и несколько маленьких для крепления. Приварите ее к кронштейну крюка параллельно трубе.
11. Не забудьте сделать устройство для крепления страховочных цепочек. Как его делать определите сами, рассмотрев цепочки прицепа на предмет предполагаемого варианта фиксации.

После выполнения пункта № 11 вы, практически, сделали фаркоп своими руками. Вам осталось его только установить и подключить розетку к проводке автомобиля.

Интересные факты

Вот несколько интересных фактов о изготовлении и установке фаркопа своими руками:

1. Индивидуальный подход: Изготовление фаркопа своими руками позволяет учесть индивидуальные особенности вашего автомобиля и его предназначение. Вы можете адаптировать конструкцию под свои нужды, например, для буксировки определенного прицепа или для установки дополнительных аксессуаров.

2. Материалы и технологии: Многие автолюбители используют для изготовления фаркопов такие материалы, как сталь или алюминий, что позволяет создать прочную и легкую конструкцию. Современные технологии, такие как сварка и лазерная резка, позволяют добиться высокой точности и надежности соединений.

3. Правила и безопасность: При самостоятельном изготовлении и установке фаркопа важно учитывать не только технические характеристики, но и юридические аспекты. В некоторых странах требуется сертификация самодельных фаркопов, а также соблюдение норм безопасности, чтобы избежать проблем с дорожными инспекциями и обеспечить безопасность на дороге.

Фаркопы от А до Я

Полезные советы

Полезные рекомендации:

1. Поломка конструкции во время движения может привести к серьезным последствиям, поэтому избегайте сварки металла встык. Лучше заранее прорезать отверстия в стальных полосах, соответствующие сечению трубы, надеть полосы на концы трубы и затем произвести сварку.

2. Используйте защитные очки при работе с болгаркой и наденьте маску во время сварки для защиты глаз.

3. Если планируете покрасить новый фаркоп, начните с подготовки поверхности. Обработайте её средством для преобразования ржавчины с ортофосфорной кислотой. Затем отшлифуйте водостойкой наждачной бумагой, периодически смачивая её водой для удаления остатков. Высушите деталь и обезжирьте растворителем для нитрокрасок или ацетоном, затем нанесите адгезионный грунт из баллончика и дайте ему высохнуть согласно инструкции. После этого отшлифуйте поверхность наждачной бумагой № 400 с водой для равномерного матового покрытия. Когда поверхность будет готова, просушите её и обезжирьте спиртом или бензином Б-70, чтобы избежать размазывания свежего грунта. Теперь можно приступать к покраске. Тщательная подготовка обеспечит долговечность краски.

Фаркоп своими руками // Tow bar handmade

Проверка и тестирование готового фаркопа

После завершения изготовления фаркопа крайне важно провести его проверку и тестирование, чтобы убедиться в его надежности и безопасности. Этот этап включает в себя несколько ключевых моментов, которые помогут избежать неприятностей в будущем.

Визуальный осмотр

Первым шагом в проверке готового фаркопа является тщательный визуальный осмотр. Необходимо убедиться, что все сварные швы выполнены качественно, без трещин и пропусков. Проверьте, чтобы все крепежные элементы были надежно зафиксированы и не имели признаков коррозии. Обратите внимание на наличие острых краев и заусенцев, которые могут повредить другие элементы автомобиля или прицепа.

Проверка крепления

Следующий этап — это проверка крепления фаркопа к автомобилю. Убедитесь, что все болты и гайки затянуты с необходимым усилием, согласно рекомендациям производителя. Если у вас есть динамометрический ключ, используйте его для точной настройки момента затяжки. Также проверьте, чтобы фаркоп не имел люфта и надежно фиксировался в своем положении.

Тестирование на нагрузку

Для проверки прочности фаркопа рекомендуется провести тестирование на нагрузку. Это можно сделать, используя специальное оборудование или просто прицепив к фаркопу груз. Начните с небольшого веса, постепенно увеличивая нагрузку. Важно следить за поведением фаркопа и креплений — они не должны проявлять никаких признаков деформации или повреждений.

Проверка электрической системы

Если ваш фаркоп оснащен электрической системой для подключения прицепа, необходимо проверить ее работоспособность. Подключите прицеп и проверьте все функции: работа тормозов, поворотников и габаритных огней. Убедитесь, что все соединения надежны, а провода не имеют повреждений. Если вы заметили какие-либо проблемы, устраните их до начала эксплуатации.

Тестовая поездка

После всех проверок рекомендуется провести тестовую поездку с прицепом. Выберите безопасный участок дороги и проедьте на небольшой скорости, обращая внимание на поведение автомобиля и прицепа. Убедитесь, что фаркоп не создает лишнего шума и не вызывает вибраций. Проверьте, как автомобиль реагирует на повороты и торможение с прицепом.

Заключение

Проверка и тестирование готового фаркопа — это важный этап, который нельзя игнорировать. Он обеспечивает безопасность как водителя, так и других участников дорожного движения. Следуя всем рекомендациям, вы сможете уверенно использовать свой фаркоп и избежать неприятных ситуаций на дороге.

Вопрос-ответ

Какой штраф за самодельный фаркоп?

Штраф за самодельный или неисправный фаркоп — 500 рублей. Инспектор имеет право отправить машину на штрафстоянку. Если для машины фаркоп не предусмотрен, готовьтесь платить аккредитованной лаборатории и идти в ГИБДД. После этого вам сделают отметки о фаркопе в СТС и ПТС.

Могу ли я изготовить фаркоп самостоятельно?

Вы можете установить фаркоп самостоятельно, если у вас есть соответствующий опыт, но мы не рекомендуем этого делать.

Можно ли сделать фаркоп своими руками?

Но фаркоп — это вещь, которую нельзя сделать надёжной и безопасной без специального оборудования. Для проверки фаркопа заявленным характеристикам используется специализированный испытательный стенд. Согласно ГОСТу, фаркоп должен выдержать не менее 2 000 000 циклов нагрузок.

Где взять плюс на фаркоп?

Плюс для питания блока можно взять с колодки в блоке предохранителей багажника. Там же оставляем колодку для предохранителя, чтобы удобно было в случае чего к нему добраться.

Советы

СОВЕТ №1

Перед началом изготовления фаркопа тщательно изучите требования и нормы, касающиеся его установки на вашем автомобиле. Убедитесь, что вы понимаете, какие материалы и инструменты вам понадобятся, а также какие меры безопасности следует соблюдать.

СОВЕТ №2

При проектировании фаркопа учитывайте максимальную нагрузку, которую он должен выдерживать. Используйте качественные и прочные материалы, такие как сталь или алюминий, и не забывайте о надежных креплениях, чтобы обеспечить безопасность при эксплуатации.

СОВЕТ №3

Обязательно протестируйте фаркоп после его установки. Проверьте, как он держится на автомобиле, и убедитесь, что все соединения надежны. Рекомендуется провести тестовую поездку с прицепом, чтобы убедиться в его стабильности и безопасности.

СОВЕТ №4

Не забывайте о юридических аспектах: зарегистрируйте фаркоп в соответствующих органах, если это требуется в вашем регионе. Также ознакомьтесь с правилами эксплуатации прицепов, чтобы избежать штрафов и проблем с дорожной инспекцией.
