Выпускной коллектор: особенности ВАЗ 2114

Выпускной коллектор ВАЗ 2114 обеспечивает отвод отработанных газов, влияя на работу двигателя и его производительность. В статье рассмотрим конструкцию коллектора, его характеристики и виды, подходящие для этого автомобиля. Также обсудим важность замены прокладки и другие аспекты, помогающие владельцам ВАЗ 2114 поддерживать автомобиль в хорошем состоянии.

Выхлопная система

Основные компоненты выхлопной системы автомобилей данной модели включают приемную трубу, основной и дополнительный глушители, а также нейтрализатор. Приемная труба на ВАЗ 2114 соединяется с нейтрализатором с помощью специального шарнира, аналогичная конструкция использовалась и на ВАЗ 2109.

Для обеспечения надежного и герметичного соединения между фланцами установлено графитовое кольцо. Чтобы предотвратить перегрев кузова автомобиля, инженеры предусмотрели специальную прокладку над нейтрализатором, которая выполняет функцию теплоотводящего элемента.

На входе нейтрализатора разработчики ВАЗа установили датчик кислорода, известный автолюбителям как лямбда-зонд. Каковы его функции? Все довольно просто: этот элемент необходим для точного определения содержания кислорода в выхлопных газах.

Информация, полученная от данного датчика, передается в электронный блок управления (ЭБУ), который использует ее для быстрой корректировки объема топлива, поступающего в цилиндры. Как и в других моделях ВАЗ, глушители надежно закреплены на днище кузова автомобиля с помощью специальных подвесок.

Вибрация, возникающая при выходе газов, значительно уменьшается благодаря этим подвескам, что обеспечивает комфортную тишину в салоне автомобиля.

Выпускной коллектор ВАЗ 2114 является важным элементом системы выпуска отработанных газов, и его особенности вызывают интерес у автолюбителей и специалистов. Эксперты отмечают, что данный коллектор выполнен из качественного металла, что обеспечивает его долговечность и устойчивость к коррозии. Конструкция коллектора способствует оптимальному отведению газов, что положительно сказывается на мощности двигателя и его экономичности.

Кроме того, многие специалисты рекомендуют обратить внимание на возможность модернизации коллектора для улучшения характеристик автомобиля. Установка спортивного коллектора может значительно повысить производительность, однако важно учитывать, что это может повлиять на уровень шума и выбросы. В целом, выпускной коллектор ВАЗ 2114 сочетает в себе надежность и потенциал для улучшения динамики автомобиля, что делает его актуальным объектом для тюнинга и доработки.

Особенности нейтрализатора

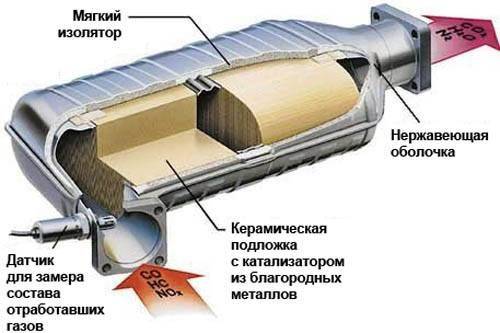

Теперь рассмотрим работу и функции, выполняемые катализатором в автомобилях ВАЗ. Его также называют каталитическим нейтрализатором. Это устройство является одной из самых основных частей выпускной системы этих машин. Оно предназначено для того, чтобы как можно больше снизить токсичность отработанных газов, которые будут выброшены в атмосферу.

Конструкция устройства — это корпус, теплоизоляционный блок и непосредственно блок с носителем. Нужно особо отметить блок-носитель. Именно эта составляющая катализатора на ВАЗ, да и на многих других машинах, снабжена носителями из керамики, которые не подвергаются деформации при работе в высокотемпературных режимах и при повышенных вибрациях.

Конструкция этого элемента представляет собой несколько продольных сот, которые призваны увеличить площадь работы с выпускными газами. Средствами снижения токсичности выхлопных газов в автомобилях служат специальные вещества. В основном для этих целей применяют платину, палладий или родий.

Эти химические вещества призваны значительно ускорить реакции, которые проходят в нейтрализаторе. Эти вещества работают в процессах окисления углеводородов. В результате реакции получается обычный водяной пар. Родий работает катализатором в восстановительных реакциях.

Его основная роль — это восстановление оксидов азота в как можно более безвредные вещества. Блок, в котором находятся эти вещества, размещен в специальном продолговатой формы корпусе, а между ним располагается теплоизоляционный слой. Также в этом корпусе расположен датчик кислорода.

Практика показала, что при рабочей температуре выхлопных газов катализатор может уверенно задерживать более 90% всех токсичных газов. Так, эта деталь обладает значительной эффективностью.

Интересные факты

Вот несколько интересных фактов о выпускном коллекторе ВАЗ 2114:

1. Конструкция и материалы: Выпускной коллектор ВАЗ 2114 выполнен из чугуна, что обеспечивает его высокую прочность и устойчивость к высоким температурам. Однако, в отличие от более современных автомобилей, у ВАЗ 2114 нет системы теплоизоляции, что может приводить к перегреву в условиях интенсивной эксплуатации.

2. Оптимизация потока: Выпускной коллектор ВАЗ 2114 имеет конструкцию, которая способствует оптимизации потока отработанных газов. Это позволяет улучшить эффективность работы двигателя и снизить уровень выбросов. Однако, многие владельцы автомобилей модифицируют коллектор для повышения мощности, что может повлиять на его долговечность.

3. Совместимость с другими моделями: Выпускной коллектор от ВАЗ 2114 может быть совместим с другими моделями семейства ВАЗ, такими как ВАЗ 2108 и ВАЗ 2110. Это дает возможность владельцам использовать различные варианты коллекторов для улучшения характеристик своего автомобиля, а также облегчает поиск запчастей на вторичном рынке.

Выпускной коллектор

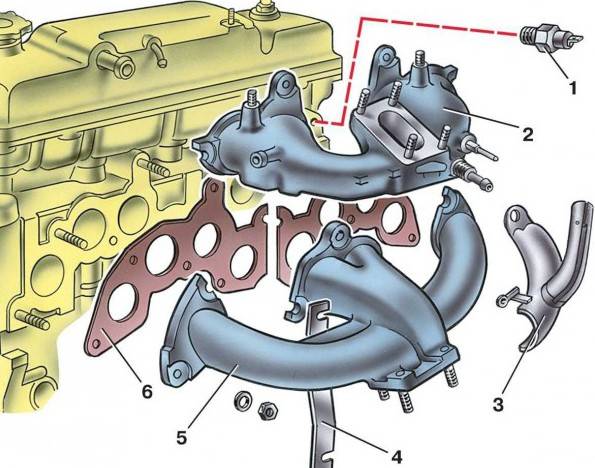

Теперь обсудим выпускной коллектор. Эта деталь предназначена для сбора газов, образующихся в результате сгорания топлива. Газы выходят через специальные отверстия в блоке цилиндров и имеют очень высокую температуру. После выхода из коллектора они направляются к нейтрализатору или катализатору, а затем проходят через резонатор в глушитель. В конечном итоге продукты горения выбрасываются в атмосферу.

Для комфортной езды и эффективной работы двигателя необходимо минимизировать сопротивление газов на выходе и снизить уровень шума. Температура газов, поступающих в коллектор ВАЗ, может варьироваться. Она зависит от режима работы мотора.

Поэтому коллектор ВАЗ должен быть спроектирован так, чтобы продукты горения могли поступать в него как при холостом ходе, так и при максимальной нагрузке двигателя. Когда силовой агрегат работает на пределе своих возможностей, выпускной коллектор может нагреваться до очень высоких температур, иногда даже до красного каления.

Эта деталь подвержена расширению из-за воздействия высоких температур. Чтобы уменьшить влияние горячих газов и облегчить проход продуктов сгорания в выхлопную систему, внутри коллектора ВАЗ установлены специальные рассекатели и отражатели. В современных моторах семейства ВАЗ используются два типа таких устройств.

Один коллектор обычно располагается над свечами зажигания, а другой — под ними. Для защиты свечей от высоких температур инженеры применили специальные тепловые отражатели, изготовленные методом штамповки. Эти детали способны выдерживать температуру до 900 °С, что соответствует максимальным значениям, достигаемым выпускным коллектором.

При работе двигателя на холостом ходу коллектор практически не нагревается. Изготавливают эту деталь методом литья, используя чугун в качестве основного материала. После отливки изделие подвергается обжигу, а затем отпуску тех участков, которые были закалены.

Почему коллекторы изготавливают из чугуна? Этот материал отлично зарекомендовал себя в условиях резких температурных колебаний, так как температура в этой детали часто меняется от низких до крайне высоких значений.

Виды элементов

Сегодня выпускают два вида выпускных коллекторов:

• цельный;
• трубчатый.

Цельные детали обладают более короткими каналами, которые затем объединяются в одну камеру. Материал — жаропрочный чугун. Деталь имеет невысокую эффективность по отводу газов. Это потому, что более короткие каналы коллектора служат препятствием для импульсов газов из блока цилиндров.

https://youtube.com/watch?v=hKnOPuv0-CA

Большинство деталей производятся для массового использования, из-за часто страдает их качество. Такие коллекторы лишены зоны разрежения. Если они сильно нагреваются, а затем охлаждаются, чугунное литье может давать трещины. Тогда потребуется снятие выпускного коллектора ВАЗ 2114 и его замена.

Для спортивного и экстремального использования выпускают большое количество выпускных коллекторов с различными формами и способами соединения труб. Они изготавливаются из нержавейки. Автолюбители называют эти детали пауками.Различают короткие пауки и длинные.

Для примера, на 4-цилиндровом двигателе система труб представлена формулой 4-2-1. Так, каждый цилиндр имеет свою трубу. Затем эти трубы соединяются в две, а далее в одну. Такая система используется в тюнинге. Она позволяет увеличить мощность автомобиля и увеличить крутящий момент. Короткая система 4-1 используется в спорте.

Прокладка

Как уже упоминалось, выпускной коллектор ВАЗ при эксплуатации сильно нагревается. Этот нагрев может вызывать термические напряжения, что, в свою очередь, приводит к перемещению поверхности детали относительно головок блока цилиндров. Для обеспечения герметичности соединения коллектора с ГБЦ инженеры «АвтоВАЗа» предусмотрели использование прокладки. В некоторых случаях может понадобиться замена прокладки, а иногда и полная замена коллектора.

Прокладка — это ключевой элемент, который выполняет функцию уплотнителя. Ее состояние напрямую влияет на корректную работу выпускного коллектора. Если не произвести замену, это может существенно снизить эффективность работы автомобиля.

Прокладка располагается между выхлопным коллектором и головкой блока цилиндров. Ее основная задача — предотвратить попадание газов в пространство под капотом. Прокладка является самым уязвимым элементом в этом узле, так как ей приходится работать в крайне тяжелых условиях. Именно поэтому автолюбителям часто приходится заменять эти прокладки.

Когда же необходимо менять прокладку? Современные уплотнители изготавливаются из прессованного асбеста, который затем армируется сталью. Однако даже такой прочный материал со временем теряет свои свойства. Как понять, что пришло время для замены прокладки? Во время движения автомобиля водитель может услышать шум и ощутить характерный запах выхлопных газов.

Кроме того, машина может заводиться с трудом, а из-под капота будут доноситься необычные звуки, нехарактерные для автомобиля. Для замены прокладки потребуется снять воздухозаборники, а затем — и выпускной коллектор ВАЗ. Иногда для этого необходимо демонтировать термоэкран. Далее следует открутить болты, соединяющие выпускной коллектор с двигателем.

После этого производится снятие выпускного коллектора ВАЗ. Под ним можно обнаружить остатки старой прокладки. Удалить их будет непросто, так как они могут сильно прикипеть к головке блока цилиндров. Сначала нужно очистить нагар, а затем тщательно подготовить поверхность, где коллектор ВАЗ соприкасается с блоком цилиндров. После этого рекомендуется нанести специальную графитовую смазку на поверхность, и только затем можно устанавливать новую прокладку.

Тюнинг выпускной системы, замена паука

Среди автолюбителей существует мнение, что если произвести снятие выпускного коллектора ВАЗ, который был установлен на заводе, и заменить на деталь типа «паук», то можно значительно увеличить мощность автомобиля. Тюнинг выпускной системы — это большая тема. В рамках тюнинга можно провести множество мероприятий.

А если проводить их грамотно, то можно значительно улучшить мощностные характеристики машины. Одно из действий — это замена коллектора. Для увеличения мощности нужен грамотный подход к выхлопной системе. Многие уверены, что заводской коллектор ВАЗ почти не дает двигателю раскрыться полностью, он задерживает процесс выпуска продуктов горения.

https://youtube.com/watch?v=Du0Vk3h35PA

Чтобы раскрыть потенциал силового агрегата, нужны всего лишь снятие выпускного коллектора ВАЗ, а затем и установка паука с формулой 4-2-1. Паук можно приобрести в автомобильных магазинах, которые предлагают запчасти для тюнинга. Еще раз напомним, бывают пауки 4-2-1 и 4-1, а для ВАЗ 2114 больше подходит схема 4-2-1.

Есть множество моделей этих деталей различных модификаций и от разных производителей. Можно приобрести выпускной коллектор без датчика кислорода или же с таковым. Для того чтобы произвести замену, нужно снять выпускной коллектор ВАЗ. Для этого нужно установить машину на эстакаду или смотровую яму.

Затем следует дождаться, пока коллектор полностью остынет. Далее нужно произвести демонтаж установленных стандартных элементов, которые поставлялись с завода. Здесь необходимо снятие приемной трубы и выпускного коллектора ВАЗ. Чтобы этот процесс не занял много времени, можно произвести отсоединение и коллектора, и трубы вместе.

Многие автолюбители сталкиваются с прикипанием гаек. Поэтому лучше использовать популярную смесь WD-40.

Далее переходим непосредственно к замене. Паук должен надежно сесть на шпильки ГБЦ. Нужно все делать очень аккуратно и следить, чтобы нагретый паук не прикасался к проводам или другим деталям. Теперь нужно определить, насколько эта деталь повторяет изгибы под дном автомобиля.

Здесь возможен контакт коллектора со стабилизатором. Это можно исправить с помощью молотка. Сделать эту доработку можно даже одному, однако лучше, если для этой работы у автолюбителя будет помощник. Так можно сэкономить время.

https://youtube.com/watch?v=59koDm7Mh7c

Установка и обслуживание выпускного коллектора

Установка и обслуживание выпускного коллектора на ВАЗ 2114 — это важный процесс, который требует внимательного подхода и соблюдения определенных рекомендаций. Выпускной коллектор отвечает за отвод отработанных газов из цилиндров двигателя и их дальнейшую подачу в систему выпуска. Правильная установка и регулярное обслуживание этого компонента обеспечивают не только эффективность работы двигателя, но и его долговечность.

Перед началом установки выпускного коллектора необходимо подготовить все необходимые инструменты и материалы. В стандартный набор входят: ключи, отвертки, герметик для соединений, а также новые прокладки. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с герметичностью и совместимостью.

Процесс установки начинается с демонтажа старого коллектора. Для этого необходимо отключить аккумулятор, снять защитные кожухи и отсоединить все соединения, включая трубопровод, который ведет к катализатору. После этого откручиваются болты, крепящие коллектор к головке блока цилиндров. Важно помнить, что болты могут быть сильно затянуты, поэтому стоит использовать проникающее масло для облегчения их откручивания.

После снятия старого коллектора следует тщательно очистить поверхность головки блока от остатков старой прокладки и грязи. Это обеспечит надежное прилегание новой прокладки и предотвратит утечки. Установка новой прокладки должна производиться с соблюдением всех рекомендаций производителя. Прокладка должна быть установлена ровно, без перекосов.

При установке нового коллектора важно следить за правильной последовательностью затяжки болтов. Обычно рекомендуется затягивать их по спирали, начиная с центральных и постепенно переходя к крайним. Это позволяет равномерно распределить нагрузку и избежать деформации коллектора. Затягивать болты следует с указанным производителем моментом, чтобы избежать их повреждения или ослабления в будущем.

После завершения установки коллектора необходимо проверить все соединения на наличие утечек. Для этого можно использовать специальный дымогенератор или мыльный раствор. Если обнаружены утечки, следует повторно проверить затяжку болтов и состояние прокладок.

Обслуживание включает в себя регулярные проверки на наличие трещин, коррозии и других повреждений. Важно следить за состоянием прокладок, так как их износ может привести к утечкам выхлопных газов, что негативно скажется на работе двигателя и его экологии. При необходимости следует производить замену прокладок и, в случае серьезных повреждений, всего коллектора.

Также стоит обратить внимание на состояние системы выпуска в целом. Регулярная проверка и обслуживание всех компонентов, включая глушитель и катализатор, помогут избежать проблем с производительностью и снизить уровень выбросов.

Вопрос-ответ

Увеличивает ли выпускной коллектор мощность двигателя?

Модернизация выпускного коллектора даёт множество преимуществ, включая увеличение мощности, улучшение топливной экономичности и увеличение срока службы двигателя. Независимо от того, ищете ли вы прирост мощности, улучшение звука или более элегантный моторный отсек, высокопроизводительный коллектор поможет вам во всех отношениях.

Что дает выпускной коллектор 4 2 1?

Паук изготовлен по формуле 4-2-1. Выпускной коллектор такой конфигурации улучшает очистку цилиндров двигателя от продуктов сгорания, что, в свою очередь, приводит к улучшению наполнения цилиндров двигателя свежей смесью, что, в свою очередь, увеличивает мощность двигателя.

Что будет, если залить 100% бензин в 2114?

Это ВАЗ-2114, 2107, 2109, 2110, а также Лады 4×4, Priora, Granta и пр. Если заливать в них более продвинутый бензин, то вреда не будет, так же, как и эффекта повышения мощности. Между тем современные моторы обладают высокой степенью сжатия, отчего им нужен бензин с высокой детонационной стойкостью.

Какое влияние оказывает выпускной коллектор на двигатель?

Правильный выпускной коллектор всегда дает эффективную защиту от возвращения отработанных горючих газов в соседние камеры, где не успели закрыться выпускные каналы. Это положительно влияет на функционирование мотора, гарантируя его мощность и экономичность.

Советы

СОВЕТ №1

Перед заменой выпускного коллектора на ВАЗ 2114, обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять, какие детали и инструменты понадобятся для выполнения работы, а также избежать возможных ошибок при установке.

СОВЕТ №2

При выборе нового выпускного коллектора, обращайте внимание на его материал. Стальные коллекторы более устойчивы к коррозии, но могут быть тяжелее. Чугунные коллекторы, в свою очередь, легче, но могут быть менее долговечными. Выбирайте тот вариант, который лучше соответствует вашим условиям эксплуатации.

СОВЕТ №3

Не забывайте о необходимости замены уплотнительных прокладок при установке нового коллектора. Это поможет избежать утечек выхлопных газов и обеспечит надежное соединение между коллектором и головкой блока цилиндров.

СОВЕТ №4

После установки нового выпускного коллектора, рекомендуется провести тест-драйв автомобиля и внимательно следить за его работой. Обратите внимание на возможные посторонние звуки или изменения в динамике работы двигателя, которые могут указывать на неправильную установку или необходимость дополнительной регулировки.
