Виды солнечных коллекторов для нагрева воды и их эффективность

Солнечные коллекторы для нагрева воды становятся популярным решением из-за роста цен на энергоносители и необходимости перехода к устойчивым источникам энергии. В этой статье рассмотрим основные виды солнечных коллекторов, их конструктивные особенности и эффективность, что поможет выбрать оптимальный вариант. Знание различных типов коллекторов и их характеристик позволит сэкономить на отоплении и горячей воде, а также внести вклад в охрану окружающей среды, используя возобновляемые источники энергии.

Виды солнечных коллекторов для нагрева воды

Солнечные коллекторы, предназначенные для нагрева воды, функционируют на основе физических принципов, знакомых нам с школьной программы. В частности, более легкая жидкость вытесняется более тяжелой. Этот закон является основой работы всех традиционных систем водяного отопления. В таких системах вода с низкой температурой, обладая большей плотностью, служит движущей силой для горячей воды. Главное отличие от привычных систем заключается в том, что в стандартных котлах используются электричество, газ или дизельное топливо, тогда как солнечные водонагреватели используют альтернативный источник энергии – солнечное излучение.

Солнечные водонагреватели можно разделить на несколько категорий в зависимости от различных характеристик. В частности, по температуре нагрева пластины они делятся на:

• Низкотемпературные. Эти нагреватели имеют небольшую мощность и способны нагревать воду до 50 градусов Цельсия. Данный тип чаще всего используется в частных домах;
• Среднетемпературные. Они нагревают воду до 80 градусов по Цельсию и применяются для отопления многоквартирных зданий;
• Высокотемпературные. Эти устройства предназначены для нагрева воды на промышленных предприятиях.

Кроме того, солнечные коллекторы для нагрева воды можно классифицировать по их конструкции. Существует несколько типов таких систем.

Эксперты в области солнечной энергетики отмечают, что существует несколько основных видов солнечных коллекторов, каждый из которых имеет свои особенности и уровень эффективности. Плоские коллекторы, например, являются наиболее распространенными и подходят для умеренного климата, обеспечивая стабильный нагрев воды при солнечной погоде. В то же время вакуумные коллекторы демонстрируют более высокую эффективность, особенно в условиях низких температур, благодаря своей способности минимизировать теплопотери.

Среди новых технологий выделяются гибридные коллекторы, которые совмещают функции солнечного нагрева и генерации электроэнергии. По мнению специалистов, выбор типа коллектора зависит от климатических условий, целей использования и бюджета. Важно учитывать, что правильная установка и ориентация коллекторов также играют ключевую роль в их эффективности. Таким образом, для достижения максимальной производительности необходимо тщательно анализировать все аспекты перед покупкой и установкой солнечных коллекторов.

https://youtube.com/watch?v=jmMF1DV3fEE

Плоские

Здесь в роли поглотителя солнечной энергии выступает алюминиевая или медная пластина. Выбор этих материалов объясняется их высокой теплопроводностью. На рабочую пластину наносят специальное покрытие, которое обеспечивает максимальный сбор тепловой энергии солнечного света. Кроме того, покрытие предотвращает отражение световых лучей от пластины. Сверху конструкцию накрывают гелиостеклом.

Есть такие марки стёкол, которые не содержат примесей железа. Такое стекло не отражает солнечный свет и хорошо пропускает его внутрь коллектора. Кроме того, оно имеет хорошую стойкость к механическим воздействиям. Рамку плоского водонагревателя делают из алюминия или «нержавейки». Основание водонагревателя, на котором находится рабочая пластина, утепляется теплоизоляцией.

Плоские солнечные коллекторы можно закрепить в любом месте строения. На стенах, фасаде, крыше.

Для этого подходит любая плоскость, выходящая на юг.

Такие модели успешно применяются для отопления помещения и нагрева воды. Площадь самой панели около двух квадратных метров. Для увеличения мощности такие панели часто объединяют в одну.

Интересные факты

Вот несколько интересных фактов о солнечных коллекторах для нагрева воды и их эффективности:

1. Типы солнечных коллекторов: Существует несколько типов солнечных коллекторов, включая плоские коллекторы, вакуумные трубчатые коллекторы и концентраторы солнечной энергии. Вакумные трубчатые коллекторы, например, могут быть более эффективными в условиях низких температур, так как они минимизируют теплопотери благодаря вакуумной изоляции.

2. Эффективность в разных климатических условиях: Эффективность солнечных коллекторов может значительно варьироваться в зависимости от климатических условий. Например, в солнечных и теплых регионах плоские коллекторы могут быть более эффективными, в то время как в холодных и облачных местах вакуумные трубчатые коллекторы показывают лучшие результаты благодаря своей способности сохранять тепло.

3. Сравнение с традиционными источниками энергии: Солнечные коллекторы могут снизить затраты на отопление воды до 70% по сравнению с традиционными источниками энергии, такими как газ или электричество. Это делает их не только экологически чистым, но и экономически выгодным решением для нагрева воды в домах и коммерческих зданиях.

https://youtube.com/watch?v=GVVse9ijgco

Вакуумные

Конструкция вакуумных водонагревателей включает в себя систему трубок. В верхней части таких коллекторов располагается единая панель, состоящая из этих трубок. Принцип работы данных водонагревателей напоминает термос. Внутренняя медная трубка помещена в стеклянную, а между ними образован вакуум, который служит отличной теплоизоляцией.

Внешняя трубка изготовлена из гелиостекла, внутри которой находится медная трубка с теплоносителем. Вакуум в данной системе позволяет сократить теплопотери в 2,5 раза по сравнению с плоскими коллекторами. Эффективность таких водонагревателей зависит от герметичности их компонентов. Вакуумные трубки могут успешно функционировать даже в морозные условия, при условии постоянной работы системы.

Существует несколько типов вакуумных коллекторов:

• Модели с прямоточной циркуляцией. Они удобны в эксплуатации и могут быть установлены как вертикально, так и горизонтально. Конструкция таких водонагревателей предполагает подачу воды и вывод обратного потока в контур. Это означает, что теплоноситель циркулирует по замкнутой системе, что минимизирует теплопотери.
• Модели с тепловыми трубками. В этом случае трубка устанавливается в системе «на сухую», что делает её более удобной для ремонта. Трубки можно легко заменить, а также настроить их положение для оптимального получения солнечного света, поворачивая их вокруг своей оси.

Особенности конструкции и установки солнечных коллекторов

Наиболее распространённый вид солнечных коллекторов на сегодняшний день – это накопительный бак. Это самый простой водонагреватель. Специальный бак размещают на крыше какого-нибудь строения. Чаще всего это бывает летний душ на дачном участке. Вода в баке на протяжении светового дня греется и далее можно принимать душ. Температура воды в таком баке может доходить до 40 градусов Цельсия.

Вода в этом случае выходит из бака самотёком благодаря тому, что имеется естественный перепад высоты. Такие системы используются в основном для летних душей, но при желании их можно доработать для горячего водоснабжения дома.

Функционирование солнечных водонагревателей основано на разнице плотности води воды при различной температуре. Нагретая жидкость выталкивается вверх более плотной холодной водой, которая затем нагревается, и так далее. В таких простых системах вода может двигаться самотёком. Однако в большинстве систем ГВС используются насосы для принудительной циркуляции воды.

Чтобы водонагреватель было удобнее использовать и обслуживать, специалисты рекомендуют выполнять следующие моменты:

• Чтобы было удобно стравливать воздух, в нижней части теплообменника нужно сделать дренажные вентили;
• Обязательно нужно сделать качественную и надёжную теплоизоляцию трубопровода, по которому циркулирует нагретая жидкость. Теплоизолировать трубы можно с помощью различных современных материалов;
• Для повышения производительности коллекторов, их можно объединять в одну систему;
• В системе должен быть вентиль, прекращающий циркуляцию теплоносителя. Он потребуется для прекращения циркуляции, если температура сильно понизилась;
• Для получения воды, необходимой температуры, используются смесители.

https://youtube.com/watch?v=oof_9xr3fq4

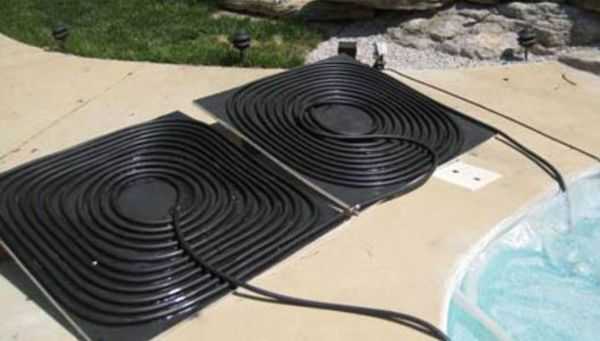

Солнечный водонагреватель своими руками

Солнечный водонагреватель представляет собой один из ключевых компонентов (хотя и самый значимый) в системе отопления или горячего водоснабжения (ГВС) вашего дома. Для его эффективной работы необходим накопитель тепла. Это изолированный резервуар, который способен накапливать и хранить нагретую воду (или другой теплоноситель) на длительный срок. В большинстве случаев нагрев теплоносителя в таких системах осуществляется за счет естественной циркуляции, основанной на температурной разнице. Вода проходит через коллектор, где она нагревается, и постепенно вытесняется холодной водой. Таким образом, для корректной работы солнечного водонагревателя важно правильно подключить накопитель тепла к коллектору и необходимым трубопроводам. Рассмотрим некоторые важные аспекты, которые стоит учесть при создании такой системы своими руками.

Для того чтобы система работала самотёком без насоса, утеплённый накопитель нужно установить на одном уровне с коллектором. Если вы используете старый водонагреватель, потребуется внести небольшие изменения. Необходимо установить патрубки сверху и снизу резервуара. Это позволит нагретой воде свободно подниматься в верхнюю часть. Размер резервуара должен быть сопоставим с размерами водонагревателя.

Перед тем как приступить к сборке солнечного водонагревателя, стоит учесть еще один важный момент — подключение коллектора к водопроводу. В этом случае необходим напорный водопровод. Простым решением может стать бак, установленный на крыше, откуда вода поступает в душ или умывальник. В такой упрощённой конфигурации коллектор (бак) подключается к водопроводу так, чтобы холодная вода поступала снизу, а нагретая вода отводилась сверху.

При создании более сложной системы водонагревателя используются теплообменник, насос и другое сопутствующее оборудование. В таких системах вода (или теплоноситель) циркулирует в одном контуре, передавая тепло во внутренний контур. Вода из внутреннего контура уже используется для бытовых нужд. Эффективность таких систем выше, так как в коллекторе вода лишь подогревается, а в теплообменнике она немного остывает.

Теплообменник, который передает тепло во внутренний контур, обычно устанавливается в доме, чаще всего в подвале, что может нарушать естественную циркуляцию. Поэтому для прокачки воды в системе используется насос. Если система устанавливается в дачном доме, где проживают только летом, то лучше выбрать упрощённый вариант, когда накопительная ёмкость располагается на крыше. В таком случае можно даже обойтись без утепления накопительного бака.

Сколько стоят солнечные коллекторы для отопления и их эффективность

Цена солнечного коллектора напрямую зависит от его размера. А размеры, в свою очередь, зависят от габаритов самого дома и необходимости в горячей воде. Перед проектировкой обычно проводится энергетическое обследование дома. После этого вычисляется необходимое число коллекторов, чтобы обеспечить требуемый результат с минимальными затратами.

В среднем, если в год на содержание коллектора тратится до тысячи рублей, то он может выдавать 150─300 литров горячей воды одновременно. Срок эксплуатации такого водонагревателя около 10─15 лет. Для сравнения, электрический котёл требует на содержание в год примерно 2─6 тысяч руб. При этом он выдаёт от 60 до 120 литров горячей воды. И срок службы составляет около 8 лет.

Коллекторы, использующие солнечную энергию, эффективны и в целях отопления. Хорошо показывают себя комбинированные системы, совмещающие солнечную и электрическую энергию. При этом после окупаемости оборудования вы будете экономить на тарифах за ГВС и отопление. Среднестатистический вакуумный коллектор может в течение летнего сезона выработать 2200 кВт/ч. Эта тепловая энергия эквивалентна теплу, которое выделяется при сжигании 200 литров дизтоплива или 4 центнеров каменного угля. Плюс заключается в том, что солнечную энергию не нужно покупать и транспортировать к месту использования.

Цена небольших солнечных водонагревателей для использования летом с накопительной ёмкостью до 300 литров стоят около 50 тысяч руб. Круглогодичные вакуумные коллекторы с накопительной ёмкостью около 500 литров стоят около 350 тысяч. Плоские модели солнечных коллекторов, конечно, дешевле. Система для отопления дома площадью сто квадратных метров с 4 коллекторами (по 6 кВт) и накопителем до 300 литров будет стоить примерно 150 тысяч руб. Если к этому добавляются тёплые полы, то стоимость выходит на уровень 200─250 тысяч.

Продвинутые системы с отоплением и ГВС (на дом 200 квадратных метров), 2-контурным баком, имеющие в своём составе несколько коллекторов перешагивают отметку в 300 тысяч рублей. Если говорить о самых мощных системах для обогрева и ГВС домов с площадью 300 «квадратов» и более, то их стоимость начинается от 0,5 миллиона рублей.

Сравнение эффективности различных типов солнечных коллекторов

Солнечные коллекторы являются важным элементом систем солнечного отопления и горячего водоснабжения. Существует несколько типов солнечных коллекторов, каждый из которых имеет свои особенности, преимущества и недостатки. В данном разделе мы рассмотрим основные виды солнечных коллекторов и сравним их эффективность.

Плоские солнечные коллекторы

Плоские солнечные коллекторы представляют собой устройства с плоским теплообменником, покрытым прозрачным стеклом. Они используют солнечное излучение для нагрева теплоносителя, который затем используется для подогрева воды. Плоские коллекторы наиболее распространены благодаря своей простоте конструкции и относительно низкой стоимости.

Эффективность плоских коллекторов зависит от их конструкции, качества используемых материалов и климатических условий. В среднем, их коэффициент полезного действия (КПД) составляет от 50% до 70% при оптимальных условиях. Однако в холодные зимние месяцы их эффективность может значительно снижаться.

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы, в отличие от плоских, состоят из ряда вакуумных трубок, которые обеспечивают более высокую эффективность за счет уменьшения теплопотерь. Вакуум между трубками предотвращает конвекцию и теплопередачу, что позволяет трубчатым коллекторам работать более эффективно в условиях низких температур и при облачной погоде.

КПД трубчатых коллекторов может достигать 80% и выше, особенно в условиях низкой температуры окружающей среды. Это делает их более подходящими для использования в регионах с холодным климатом или в зимний период. Однако их стоимость обычно выше, чем у плоских коллекторов, что может быть значительным фактором при выборе.

Солнечные коллекторы с концентратором

Солнечные коллекторы с концентратором используют зеркала или линзы для фокусировки солнечного света на небольшую площадь, что позволяет значительно увеличить температуру теплоносителя. Эти коллекторы могут достигать очень высоких температур, что делает их идеальными для промышленных приложений и для систем, требующих высокой температуры.

Эффективность таких систем может превышать 90%, однако они требуют более сложной установки и обслуживания. Кроме того, они наиболее эффективны в солнечных регионах, где солнечное излучение достаточно интенсивно.

Сравнительный анализ

При сравнении эффективности различных типов солнечных коллекторов важно учитывать не только их КПД, но и условия эксплуатации, стоимость установки и обслуживания, а также требования к пространству. Плоские коллекторы могут быть более экономичными для домашних систем в умеренном климате, тогда как трубчатые коллекторы лучше подходят для холодных регионов и для использования в зимний период. Солнечные коллекторы с концентратором, в свою очередь, могут быть идеальным решением для промышленных нужд, где требуется высокая температура.

В конечном итоге выбор типа солнечного коллектора должен основываться на конкретных потребностях, климатических условиях и бюджете. Правильный выбор позволит максимально эффективно использовать солнечную энергию для нагрева воды и снизить затраты на отопление и горячее водоснабжение.

Вопрос-ответ

Какие существуют основные типы солнечных коллекторов?

Существует несколько основных типов солнечных коллекторов: плоские коллекторы, вакуумные трубчатые коллекторы и концентраторы солнечной энергии. Плоские коллекторы наиболее распространены и подходят для большинства климатических условий. Вакуумные трубчатые коллекторы более эффективны в холодном климате, так как они лучше сохраняют тепло. Концентраторы солнечной энергии используются в основном для промышленных целей и требуют прямого солнечного света.

Какова эффективность солнечных коллекторов в различных климатических условиях?

Эффективность солнечных коллекторов зависит от климатических условий, таких как уровень солнечной радиации и температура окружающей среды. В регионах с высоким уровнем солнечной радиации и мягким климатом эффективность может достигать 70-90%. В более холодных и облачных регионах эффективность может снижаться, но современные технологии, такие как вакуумные коллекторы, могут обеспечить хорошую производительность даже в неблагоприятных условиях.

Как выбрать солнечный коллектор для домашнего использования?

При выборе солнечного коллекторa для домашнего использования следует учитывать несколько факторов: размер крыши, уровень солнечной радиации в вашем регионе, потребности в горячей воде и бюджет. Плоские коллекторы подойдут для большинства случаев, но если вы живете в холодном климате, стоит рассмотреть вакуумные трубчатые коллекторы. Также важно обратить внимание на качество материалов и производителя, чтобы обеспечить долговечность и эффективность системы.

Советы

СОВЕТ №1

При выборе солнечного коллекторa учитывайте климатические условия вашего региона. Например, в солнечных и теплых районах более эффективными будут плоские коллекторы, тогда как в холодных регионах лучше подойдут вакуумные коллекторы, которые сохраняют тепло даже при низких температурах.

СОВЕТ №2

Обратите внимание на площадь коллектора и его мощность. Рассчитайте, сколько горячей воды вам необходимо, и выберите коллектор с соответствующей производительностью. Это поможет избежать недостатка горячей воды в пиковые нагрузки.

СОВЕТ №3

Не забывайте о правильной установке и ориентации солнечных коллекторов. Для максимальной эффективности они должны быть направлены на юг (в северном полушарии) под углом, оптимальным для вашего региона, чтобы максимально использовать солнечное излучение.

СОВЕТ №4

Регулярно проводите обслуживание солнечных коллекторов. Чистка поверхности от грязи и пыли, а также проверка системы на наличие утечек помогут поддерживать высокую эффективность и продлить срок службы оборудования.
