Виды солнечных электростанций, принцип работы, примеры

Солнечные электростанции (СЭС) становятся популярными, обеспечивая устойчивый и экологически чистый источник энергии. В статье рассмотрим виды СЭС, их принцип работы и примеры успешных проектов. Это поможет читателям осознать важность солнечной энергетики и ее потенциал для снижения зависимости от ископаемых видов топлива и борьбы с изменением климата.

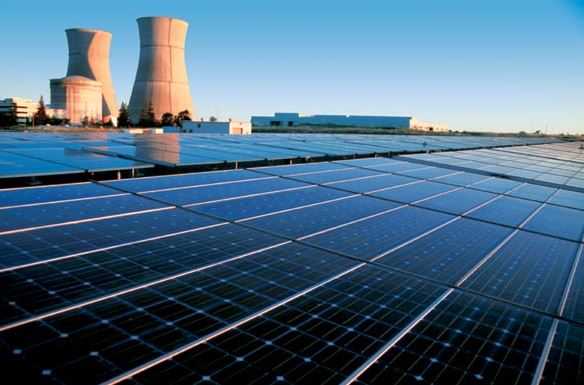

Принцип работы и виды солнечных электростанций

Солнечная электростанция (СЭС) — это установка, которая преобразует солнечную энергию в электрическую. Существуют различные методы преобразования, зависящие от типа электростанции. В целом, можно выделить два основных способа генерации электричества на СЭС:

• Преобразование солнечной энергии в тепловую, а затем в электрическую;
• Прямое преобразование солнечной энергии в электричество.

Второй метод считается более перспективным, однако для его более широкого применения необходимо повысить эффективность фотоэлементов. В настоящее время КПД большинства из них составляет 10─15%. Теперь давайте подробнее рассмотрим основные типы солнечных электростанций.

Эксперты в области возобновляемой энергетики отмечают, что солнечные электростанции можно разделить на несколько основных типов: фотоэлектрические, солнечные тепловые и гибридные системы. Фотоэлектрические станции преобразуют солнечную энергию в электричество с помощью солнечных панелей, основанных на полупроводниковых материалах. Солнечные тепловые электростанции, в свою очередь, используют солнечную энергию для нагрева жидкости, которая затем приводит в движение турбины для генерации электроэнергии. Гибридные системы комбинируют оба подхода, что позволяет повысить эффективность и надежность. Примеры успешных проектов включают солнечные фермы в Калифорнии и солнечные тепловые установки в Испании, которые демонстрируют потенциал солнечной энергетики как устойчивого источника энергии для будущего.

https://youtube.com/watch?v=Jls0K6paVpc

Башенные СЭС

Этот тип солнечных электростанций базируется на получении пара посредством тепловой энергии от солнца. В центре конструкции находится башня, высота которой 18─24 метра. Высота зависит от мощности и может выходить за указанные пределы. Сверху башни расположен резервуар с водой. Ёмкость выкрашена в чёрный цвет, чтобы увеличить степень поглощения солнечного излучения. В башне работает группа насосов, перекачивающих из турбогенератора в нагреваемую ёмкость. Вокруг башни на большой площади находятся так называемые гелиостаты.

Гелиостат представляет собой зеркало. Обычно его площадь несколько «квадратов». Зеркало крепится на специальной регулируемой опоре и подключено к системе позиционирования всех гелиостатов. Это нужно для того, чтобы зеркало меняло позицию при изменении положения солнца. Для работы электростанции требуется, чтобы все зеркала направляли отражённые лучи на резервуар.

Когда погода ясная, в резервуаре температура может доходить до 700 градусов Цельсия. Уровень температуры примерно соответствует тепловым электростанциям. Поэтому для выработки электроэнергии из пара применяются стандартные турбины. КПД башенных СЭС достигает 20 процентов при достаточно высоких мощностях.

Интересные факты

Вот несколько интересных фактов о солнечных электростанциях:

1. Типы солнечных электростанций: Существует два основных типа солнечных электростанций — фотоэлектрические (ФЭУ) и солнечные тепловые (СЭС). Фотоэлектрические станции преобразуют солнечную энергию непосредственно в электричество с помощью солнечных панелей, в то время как солнечные тепловые станции используют солнечную энергию для нагрева жидкости, которая затем превращает воду в пар для вращения турбин и генерации электроэнергии.

2. Эффективность и технологии: Современные фотоэлектрические панели могут достигать эффективности преобразования солнечной энергии в электричество до 22-25%. Однако исследователи работают над новыми технологиями, такими как перовскитные солнечные элементы, которые могут значительно повысить эту эффективность и снизить стоимость производства.

3. Примеры крупных солнечных электростанций: Одной из крупнейших солнечных электростанций в мире является “Бока-Чика” в Калифорнии, США, мощностью 550 МВт. В то же время в Индии находится солнечная электростанция “Каджира”, мощностью 2,5 ГВт, которая является частью более крупного проекта по созданию солнечной энергетики в стране и демонстрирует стремление Индии к устойчивому развитию и снижению углеродных выбросов.

https://youtube.com/watch?v=HV9eOkWYcnI

СЭС на фотоэлектрических модулях

Солнечные электростанции данного типа стали популярными благодаря своему применению в частном секторе. Их конструкция состоит из множества отдельных фотоэлектрических панелей, обладающих различной мощностью и характеристиками на выходе. Такие солнечные электростанции используются для обеспечения электроэнергией жилых домов, дач, санаториев и некоторых промышленных объектов.

Установка фотоэлектрических панелей осуществляется довольно легко и быстро. Их можно разместить на фасаде здания, крыше, а также на площадках рядом с ним и в других местах. Мощность таких станций варьируется, но её вполне достаточно для обеспечения электроэнергией как отдельных домов, так и целых населённых пунктов.

Солнечные электростанции тарельчатого типа

Электростанции этого типа, как и башенные, получают тепловую энергию солнца, а затем преобразуют её в электрическую. Однако есть различия в конструкции. СЭС тарельчатого типа состоит из нескольких. Модуль представляет собой опору с ферменной конструкцией отражателя и приёмника.

Приёмник находится на таком месте, чтобы на нём концентрировался отражённый солнечный свет. Отражатель – это зеркала в форме тарелки, закреплённые на ферме. Диаметр может доходить до двух метров. Число зеркал может доходить до нескольких десятков. От их количества зависит мощность модуля. В состав промышленных электростанций входит нескольких десятков таких модулей.

https://youtube.com/watch?v=3gGI1amc1I8

Аэростатные СЭС

Аэростатные солнечные энергетические системы (СЭС) могут быть представлены в двух основных вариантах:

• Первый тип включает солнечные фотоэлементы или теплоабсорбирующую поверхность, размещенные на самом аэростате. Эффективность в этом случае составляет примерно 15 процентов;
• Второй вариант предполагает использование параболической металлизированной пленки, которая вогнута внутрь и наполнена газом. Эта пленка позволяет концентрировать солнечную энергию и стоит дешевле, чем солнечные панели и другие отражающие поверхности.

Главное преимущество аэростата заключается в том, что на высоте более 20 километров отсутствуют затенения, осадки и сильные ветры. Верхняя часть аэростата изготавливается из армированной прозрачной пленки, а в его центре располагается концентратор в форме параболы, выполненный из металлизированного материала. Отраженный свет фокусируется на термопреобразователе, который охлаждается водородом (в процессе разложения воды для преобразования энергии) или гелием (если энергия передается на расстояние с помощью микроволнового излучения или радиоволн). Аэростат ориентируется на солнце с помощью гироскопов и управляется путем перекачки балласта (воды). В одном аэростате может быть установлено несколько модулей (плавающих шаров).

С параболоцилиндрическими концентраторами

Конструкция таких электростанций заключается в нагреве теплоносителя для подачи турбогенератор. На постаменте закрепляется параболоцилиндрическое зеркало, которое фокусирует отражённый свет на трубке, где проходит теплоноситель. Он разогревается, попадает теплообменник, где отдаёт тепло воде. Вода переходит в пар и подаётся в турбогенератор для выработки электроэнергии.

Солнечно-вакуумные электростанции

Этот тип электростанций преобразует энергию воздушных потоков. Эти потоки возникают из-за температурной разницы между нижним слоем атмосферы и высшими слоями (для этого создаётся участок, защищённый стеклянными панелями). Структура подобных солнечных электростанций включает в себя высокую башню и участок земли, покрытый стеклом.

В основании башни располагается воздушная турбина и генератор, который производит электроэнергию. Эффективность его работы возрастает с увеличением температурной разницы. Эта разница, в свою очередь, зависит от высоты башни. Поскольку такая солнечная электростанция использует тепло, аккумулированное землёй, она способна работать практически без перерывов на протяжении всего дня.

Электростанции на двигателе Стирлинга

Конструкция таких СЭС представляет собой параболические концентраторы, фокусирующие отражённый свет на двигатель Стирлинга. Есть вариации двигателей Стирлинга, преобразующих электрическую энергию без применения кривошипно-шатунных механизмов. Это даёт возможность добиться высокой эффективности установки. В среднем эффективность находится на уровне 30 процентов. Рабочим телом в таких установках является гелий или водород.

Комбинированные

На многих типах электростанций устанавливают теплообменные устройства, которые позволяют получать техническую горячую воду. Эта вода часто применяется в системах отопления. Такие электростанции принято называть комбинированными. Таким образом, совместная работа фотоэлектрических панелей и солнечных коллекторов является довольно распространённым явлением.

Плюсы и минусы солнечных электростанций

Описанные ниже преимущества и недостатки в равной степени справедливы для стационарных электростанций большой мощности и небольших портативных.


Плюсы

• Фотоэлектрические панели способны улавливать солнечный свет даже в облачную погоду. Они фиксируют лучи, которые не видны человеческому глазу, что позволяет электростанции работать без перерывов;
• Существует возможность комбинировать различные источники энергии. Наиболее распространённым вариантом являются ветро-солнечные установки, которые объединяют преимущества обоих типов электростанций. Такая комбинация может функционировать практически непрерывно, не завися от внешних условий;
• Мобильные электростанции имеют компактные размеры и могут использоваться для обеспечения электричеством жилых домов;
• Ожидаемый срок службы солнечных электростанций составляет от 30 до 50 лет. При наличии накопительных аккумуляторов, энергия может накапливаться в дневное время и использоваться в ночное;
• Солнечная энергия является бесплатным ресурсом;
• Солнечные электростанции отличаются высокой надёжностью, долговечностью и низкими затратами на обслуживание.

Минусы

• Нельзя использовать фотоэлементы ночью. По этой причине нужно использовать накопительные аккумуляторы;
• Не во всех климатических зонах солнечные электростанции имеют одинаковую эффективность;
• СЭС имеют низкий КПД. В большинстве случаев он составляет 20 процентов. То есть, остальные 80 процентов солнечной энергии теряются. Если сравнивать с другими альтернативными электростанциями, то ветряные имеют КПД до 40, а приливные ─ до 70 процентов.

Производители солнечных станций для максимальной эффективности своих систем рекомендуют использовать гибридные системы, преобразующие энергию солнца в тепловую и электрическую.

Примеры СЭС

Давайте теперь обратим внимание на примеры солнечных электростанций, существующих в мире.

ТОП 5 самых мощных СЭС в мире

Группа СЭС в штате Гуджарат (Индия)

Данный комплекс солнечных электростанций расположен в индийском штате Гуджарат. В рамках этого проекта объединены 46 установок, которые преобразуют солнечную энергию, с общей мощностью 856,81 мегаватт. Наиболее мощной из них является «Солнечный парк», находящийся на севере Гуджарата в районе Чаранка.

Индия ставит перед собой амбициозную задачу – достичь 15 процентов электроэнергии, вырабатываемой из возобновляемых источников. Этот комплекс солнечных электростанций является важным шагом на пути к этой цели. В разработке и строительстве проекта участвовали множество компаний из разных стран.

Star

СЭС находится в США (штат Калифорния). Объект был запущен в конце прошлого года. Строительство было запущено в 2011 году в районе Antelope Valley. При строительстве станции использовано 3800 тысяч солнечных панелей. Пятая часть этих панелей находится на шасси и имеют возможность поворачиваться вслед за солнцем.

Суммарная мощность электростанции составляет 579 мегаватт. Этого хватит, чтобы закрыть потребности в электроэнергии для города с населением 75 тысяч человек.

Topaz

Эта электростанция расположена в Калифорнии и начала свою работу в 2014 году. Её строительство и эксплуатацию осуществляет американская компания First Solar. Topaz является одним из самых масштабных проектов в области солнечной энергетики. Инвестиции в создание этой станции составили 2,5 миллиарда долларов.

В состав солнечной электростанции входят 9 миллионов солнечных панелей, изготовленных из теллурида кадмия. Общая мощность станции достигает 550 мегаватт. К 2020 году власти Калифорнии поставили цель обеспечить 33 процента от общего объёма электроэнергии за счёт альтернативных источников.

Sunlight Farm

Ещё одна СЭС в Калифорнии, которая была запущена в прошлом году. Этот проект расположен в пустыне Мохаве рядом с Национальным Лесным Парком. Мощность Sunlight Farm составляет 550 мегаватт. В её составе работает около девяти миллионов тонкопленочных фотоэлектрических панелей.

Ivanpah

Замыкает пятёрку лидеров проект из Соединённых Штатов с общей мощностью 397 мегаватт, который был введён в эксплуатацию в 2013 году. Эта солнечная электростанция относится к типу термально-концентрирующих установок башенного типа. Ivanpah расположена недалеко от Лас-Вегаса в штате Невада. Изначально проект планировался с большей мощностью, однако впоследствии её снизили, чтобы избежать негативного влияния на популяцию пустынной черепахи. Общая мощность станции составляет 397 МВт.

В состав электростанции входят примерно 170 тысяч гелиостатов, которые концентрируют солнечную энергию на три энергетические башни. В первый год работы станции было выработано лишь 50% от запланированной мощности. Это произошло из-за различных погодных условий, которые стали неожиданным препятствием.

Солнечные станции в России

На территории России самые мощные СЭС расположены в Крыму. «Перово» рассчитана на 100 мегаватт, а «Охотниково» на 80. Обе станции были построены во время, когда Крым находился в составе Украины. После этого в строй были введены ещё 2 СЭС. Одна в Николаевке общей мощностью 69,7, а вторая во Владиславовке мощностью 110 мегаватт. В системе энергоснабжения Крыма солнечная энергия занимает существенную долю, сравнимую с тепловыми станциями.

В других регионах России можно отметить Кош-Агачскую СЭС. Она находится в республике Алтай. Эта станция заработала в 2014 году. В её составе работает 20880 фотомодулей суммарной мощностью 5 мегаватт. Годом раньше заработала солнечная электростанция такой же мощностью в дагестанском Каспийске. В будущем планируется нарастить её мощность до 9 мегаватт. В Якутии была построена станция мощностью 1 мегаватт, что является рекордом для СЭС за полярным кругом.

В планах строительство СЭС на Ставрополье мощностью 75 мегаватт. Кроме того, компания Xevel собирается развернуть несколько солнечных электростанций на территории Сибири. Их общая мощность составит более 250 МВт. СЭС собираются расположить на побережье Северного Ледовитого океана, на территориях по границам Монголии, Казахстана, Китая. Электростанции от Xevel должны появиться в Забайкалье и Омске.

В силу климатических условий Россия не входит в страны, где высокий процент использования солнечной энергии. Но постепенно солнечные электростанции строятся и есть определённые проекты на будущее.

Будущее солнечных электростанций и новые технологии

Солнечные электростанции продолжают эволюционировать, и их будущее обещает быть ярким благодаря новым технологиям и инновациям. Одним из ключевых направлений является улучшение эффективности солнечных панелей. Современные разработки в области материаловедения позволяют создавать панели с более высоким коэффициентом преобразования солнечной энергии в электрическую. Например, использование перовскитных солнечных элементов, которые обладают высокой эффективностью и низкой стоимостью производства, открывает новые горизонты для массового применения солнечной энергии.

Еще одной важной тенденцией является интеграция солнечных электростанций в существующую инфраструктуру. Это включает в себя установку солнечных панелей на крышах зданий, ветряных турбинах и даже на транспортных средствах. Такие решения не только способствуют увеличению доли возобновляемых источников энергии, но и помогают снизить затраты на электроэнергию для конечных пользователей.

Развитие технологий хранения энергии также играет важную роль в будущем солнечных электростанций. Системы накопления, такие как литий-ионные батареи, позволяют сохранять избыточную энергию, выработанную в солнечные дни, для использования в ночное время или в периоды низкой солнечной активности. Это значительно увеличивает надежность и стабильность солнечных электростанций, делая их более конкурентоспособными по сравнению с традиционными источниками энергии.

Кроме того, внедрение интеллектуальных сетей (smart grids) позволяет более эффективно управлять распределением электроэнергии, получаемой от солнечных электростанций. Такие сети способны адаптироваться к изменяющимся условиям, оптимизируя потребление и минимизируя потери энергии. Это, в свою очередь, способствует более устойчивому и эффективному использованию солнечной энергии на уровне городов и регионов.

Не стоит забывать и о социальных аспектах. Солнечные электростанции могут стать основой для создания новых рабочих мест и развития местной экономики. Установка и обслуживание солнечных панелей требуют квалифицированных специалистов, что открывает возможности для обучения и трудоустройства в новых сферах.

В заключение, будущее солнечных электростанций выглядит многообещающим благодаря постоянному развитию технологий, интеграции с существующей инфраструктурой и улучшению систем хранения энергии. Эти изменения не только способствуют увеличению доли возобновляемых источников в энергетическом балансе, но и помогают создать более устойчивую и экологически чистую энергосистему для будущих поколений.

Вопрос-ответ

Какие основные типы солнечных электростанций существуют?

Существует несколько основных типов солнечных электростанций: фотоэлектрические (PV) станции, которые преобразуют солнечное излучение в электричество с помощью солнечных панелей, и солнечные тепловые электростанции (CSP), которые используют солнечную энергию для нагрева жидкости, создающей пар для вращения турбин. Также выделяют гибридные системы, которые комбинируют оба подхода.

Как работает фотоэлектрическая солнечная электростанция?

Фотоэлектрическая солнечная электростанция работает на основе эффекта фотоэлектрического эффекта, при котором солнечные панели, состоящие из полупроводниковых материалов, поглощают солнечное излучение и генерируют электрический ток. Этот ток затем преобразуется в переменный ток с помощью инвертора и может быть использован для питания электрических устройств или отправлен в сеть.

Можно ли использовать солнечные электростанции в условиях низкой солнечной активности?

Да, солнечные электростанции могут работать и в условиях низкой солнечной активности, хотя их эффективность будет снижена. Современные технологии позволяют солнечным панелям генерировать электричество даже при облачной погоде или в условиях рассеянного света. Однако для обеспечения стабильного энергоснабжения в таких условиях часто комбинируют солнечные электростанции с другими источниками энергии, такими как ветряные или газовые установки.

Советы

СОВЕТ №1

Изучите различные типы солнечных электростанций, такие как фотогальванические и солнечные тепловые установки. Понимание их принципов работы поможет вам выбрать наиболее подходящий вариант для ваших нужд и условий.

СОВЕТ №2

Обратите внимание на местные климатические условия и уровень солнечной инсоляции в вашем регионе. Это существенно влияет на эффективность работы солнечной электростанции и может помочь вам рассчитать потенциальную экономию на электроэнергии.

СОВЕТ №3

Рассмотрите возможность установки системы накопления энергии, такой как аккумуляторы. Это позволит вам использовать солнечную энергию даже в ночное время или в облачные дни, увеличивая общую эффективность вашей солнечной электростанции.

СОВЕТ №4

Не забудьте изучить государственные программы и субсидии на установку солнечных электростанций. Многие страны предлагают финансовую поддержку, что может значительно снизить первоначальные затраты на установку системы.
