Литий-ионные аккумуляторы формата 18650 имеют высокую энергоемкость, долговечность и универсальность. Они применяются в ноутбуках, электромобилях, портативных зарядных устройствах и фонарях. В статье рассмотрим виды, маркировку и характеристики аккумуляторов 18650, чтобы помочь читателям понять их особенности, выбрать подходящий элемент и избежать распространенных ошибок при эксплуатации.
Разновидности аккумуляторов 18650
Сначала следует выделить основные виды аккумуляторов 18650, которые различаются по материалу катода. Именно от этого фактора зависят такие характеристики, как ёмкость и максимальный ток разряда.
- LiCoO2 (литий-кобальтовые). Эти аккумуляторы являются наиболее популярными и обладают наибольшими значениями ёмкости среди всех моделей, изготовленных по технологии Li-Ion;
- LiMnO2, LiMn2O4 или LiNiMnCoO2 (группа литий-марганцевых). Хотя по ёмкости они уступают первой группе, их отличает высокий разрядный ток (5-7*C);
- LiFePO4 (литий-феррофосфатные). Эти аккумуляторы превосходят предыдущие по большинству характеристик, но уступают в ёмкости и напряжении. Они могут служить до 1000 циклов зарядки и разрядки и заряжаются менее чем за час.

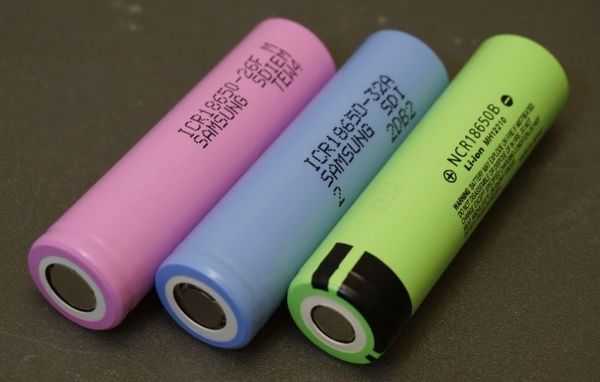

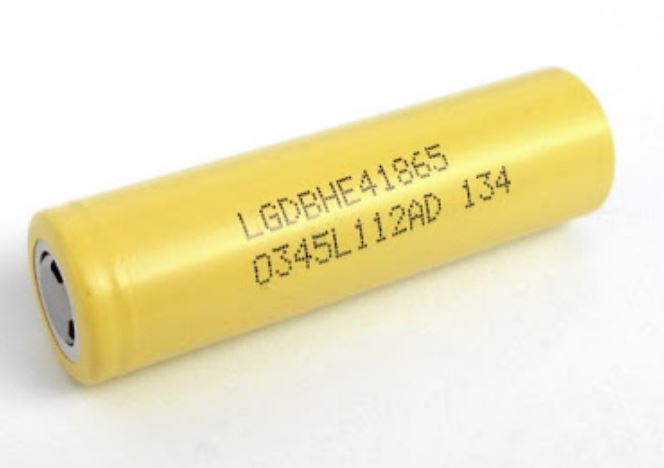

Теперь немного о самих аккумуляторах 18650. Эти цилиндрические элементы напоминают батарейки формата АА («пальчиковые») и ААА («мизинчиковые»), но имеют большие размеры. Их длина составляет 66,5 мм, а диаметр — 18 мм. Для сравнения, размеры пальчиковых батареек равны 50 и 14 мм соответственно.
Выходное напряжение аккумулятора 18650 составляет 3,78 вольта. Ёмкость наиболее распространённых моделей варьируется в пределах 2000-3200 мАч. Реже встречаются банки с ёмкостью 1000, 1100 и 1500 мАч.
Аккумуляторы 18650 нашли широкое применение в устройствах, где требуется высокая ёмкость. Они используются в светодиодных фонарях, аккумуляторных батареях для ноутбуков, а также в power bank для зарядки различных мобильных устройств и т.д.
Эксперты отмечают, что литий-ионные аккумуляторы формата 18650 являются одними из самых популярных источников энергии для портативных устройств и электротранспорта. Они отличаются высокой плотностью энергии, что позволяет им обеспечивать длительное время работы при относительно небольших размерах. Важно учитывать, что аккумуляторы 18650 бывают разных типов, включая модели с высокой емкостью и повышенной мощностью, что позволяет выбрать оптимальный вариант в зависимости от конкретных задач.
Маркировка таких аккумуляторов обычно включает информацию о емкости, напряжении и максимальном токе разряда. Например, аккумуляторы с емкостью от 2000 до 3500 мАч могут использоваться в различных устройствах, от фонарей до электровелосипедов. Эксперты подчеркивают, что при выборе аккумулятора необходимо обращать внимание на его характеристики и производителя, так как это напрямую влияет на безопасность и долговечность использования.
https://youtube.com/watch?v=c2Zuh5k08TU
Как расшифровать маркировку аккумуляторов 18650?
Давайте, разберём маркировку литий─ионных элементов 18650 на следующем примере: ICR18650-26F M.
Первая буква I говорит о том, что аккумулятор выполнен по литий─ионной технологии. Вторая буква обозначает материал катода. В нашем случае кобальт. Есть следующие варианты:
- C ─ кобальт;
- M ─ марганец;
- F ─ железофосфатный.
Далее идёт буква R. Это сокращённое от rechargeable (аккумулятор). Затем написано 18650 – это обозначение форм-фактора. Существует довольно много форм-факторов. Они сведены в таблице ниже.
Читайте также:
| Форм-фактор | Пояснение |
|---|---|
| 10440 | “мизинчиковые” |
| 14500 | “пальчиковые” |
| 16340 | аналог CR123 |
| 17335 | не получили широкого распространения |
| 18500 | не получили широкого распространения |
| 18650 | рассматриваемые элементы |
| 18670, 18700 | с платами защиты |
| 26650 | феррофосфатные аккумуляторы увеличенного размера производства A123 Systems |
| 32650 | имеют самый большой размер и вес около 150 грамм |
| Форм-фактор | Пояснение |
И в конце маркировки идёт обозначение ёмкости. В указанном примере ёмкость равна 2600 мАч.
Но обычно концовка маркировки сильно отличается в зависимости от производителя. Тут практически у каждого может быть свой собственный вариант.
| Вид аккумулятора | Маркировка | Характеристики |
|---|---|---|
| Высокотоковые (High-Drain) | INR, IMR, IFR | Высокий ток разряда (до 30А и более), низкое внутреннее сопротивление, часто меньшая емкость. Идеальны для мощных устройств (электронные сигареты, электроинструмент). |
| Высокоемкие (High-Capacity) | ICR, NCR | Большая емкость (до 3500 мАч и более), низкий ток разряда (до 10А), более высокое внутреннее сопротивление. Подходят для устройств с длительным временем работы (фонари, ноутбуки, повербанки). |
| Гибридные (Hybrid) | INR | Сочетают относительно высокий ток разряда (до 20А) с хорошей емкостью. Универсальны, подходят для широкого спектра устройств. |
| Защищенные (Protected) | P (в конце маркировки) | Встроенная плата защиты от перезаряда, переразряда, короткого замыкания и перегрева. Увеличивают безопасность, но могут быть длиннее и дороже. |
| Незащищенные (Unprotected) | Без P | Отсутствует плата защиты. Требуют использования с устройствами, имеющими собственную защиту, или с внешними зарядными устройствами с функцией защиты. |
| LiCoO2 (Литий-кобальтовые) | ICR | Высокая удельная энергия, но низкая безопасность и ток разряда. Редко используются в 18650 из-за нестабильности. |
| LiMn2O4 (Литий-марганцевые) | IMR | Хорошая безопасность, высокий ток разряда, но меньшая емкость. Часто используются в высокотоковых аккумуляторах. |
| LiNiMnCoO2 (Литий-никель-марганец-кобальтовые) | INR | Оптимальное сочетание емкости, тока разряда и безопасности. Наиболее распространенный тип для 18650. |
| LiFePO4 (Литий-железо-фосфатные) | IFR | Очень высокая безопасность, длительный срок службы, стабильное напряжение, но низкое номинальное напряжение (3.2В) и меньшая емкость. |
| LiNiCoAlO2 (Литий-никель-кобальт-алюминиевые) | NCA | Высокая удельная энергия и мощность. Используются в электромобилях (например, Tesla), но менее распространены в формате 18650 для потребительских устройств. |
Интересные факты
Вот несколько интересных фактов о литий-ионных аккумуляторах формата 18650:
-
Разнообразие химических составов: Литий-ионные аккумуляторы 18650 могут иметь различные химические составы, такие как LiCoO2 (литий-кобальтовая оксидная), LiFePO4 (литий-железо-фосфатная) и LiNiMnCoO2 (литий-никель-марганец-кобальтная). Каждый из этих составов имеет свои преимущества и недостатки, включая плотность энергии, срок службы и безопасность.
-
Маркировка и стандарты: Аккумуляторы 18650 имеют стандартные размеры (18 мм в диаметре и 65 мм в высоту), но могут отличаться по емкости и току разряда. На корпусе аккумулятора часто указываются такие параметры, как емкость (в мАч), максимальный ток разряда и напряжение. Например, аккумулятор с маркировкой 3000 мАч может обеспечить более длительное время работы по сравнению с аккумулятором на 2000 мАч.
-
Применение в различных устройствах: Аккумуляторы 18650 широко используются в различных устройствах, от ноутбуков и электросамокатов до фонарей и систем хранения энергии. Их популярность объясняется высокой плотностью энергии и возможностью многократной перезарядки, что делает их идеальными для портативных и стационарных приложений.
https://youtube.com/watch?v=TjSbtSud–8
Защита аккумуляторов 18650
Согласно стандартам безопасности, напряжение литий-ионных аккумуляторов формата 18650 должно находиться в диапазоне от 2,5 до 4,2 вольта в процессе эксплуатации. Для соблюдения этого требования на некоторые из таких аккумуляторов устанавливается защитная плата, представляющая собой небольшую печатную плату.
Эта плата соединяется с выводами аккумулятора с помощью стальной или алюминиевой ленты. Обычно крупные производители не выпускают защищённые элементы в массовом производстве. Они предлагают незащищённые аккумуляторы, которые применяются в устройствах, оснащённых контроллерами заряда и разряда. Примерами таких устройств могут служить аккумуляторные батареи для ноутбуков или шуруповёртов.
Как правило, защищённые литий-ионные элементы 18650 изготавливаются небольшими партиями в Китае. К незащищённому аккумулятору припаивается защитная плата, а затем вся конструкция оборачивается в термозащитную плёнку. При покупке такого элемента стоит учитывать, что его длина будет увеличена на 1,5–2 мм.
Защищённые аккумуляторы 18650 находят применение во всех устройствах, не имеющих контроллера заряда и разряда для литий-ионных элементов. Наиболее распространённый пример их использования – светодиодные фонари. Чтобы предотвратить полное разряжение литиевых элементов в фонаре, на них устанавливается защита.
Важно помнить, что установка защиты на литий-ионные аккумуляторы 18650 увеличивает их длину. Если в устройстве используется несколько таких элементов, это увеличение может суммироваться. В результате комплект из таких аккумуляторов может не поместиться в корпус фонаря или затруднить закрытие крышки, которая обычно служит минусовым контактом.
Следует учитывать, что защита элемента 18650 не предотвращает перегрев устройства и батарей. Основная её функция заключается в контроле напряжения. Многие пользователи устанавливают аккумуляторы 18650 в фонари без защиты. Это относительно безопасно, если в фонаре используется только один элемент. Однако при установке нескольких элементов обязательно необходимо использовать защищённые аккумуляторы.
Плюсы, минусы, цена
К плюсам элементов 18650 относится всё то же самое, что присуще другим литий─ионным аккумуляторам:
- Большая энергоёмкость;
- Небольшой саморазряд;
- Нет «эффекта памяти»;
- Небольшие габариты и вес.
К минусам нужно отнести:
- Чувствительность 18650 к избыточному заряду и перегреву. Проблема частично решается установкой схемы защиты;
- С этими аккумуляторными элементами требуется более аккуратное отношение, чем в случае прочих типов батарей. В частности, это касается хранения. Их нужно хранить при 40─50% заряде при температуре 5─15 градусов Цельсия;
- Старение (деградация) литий─ионных идёт с момента их выпуска. Даже если они не используются.
Разброс на 18650 на рынке довольно большой. С уверенностью можно сказать следующее. На Алиэкспресс средняя цена 4 элементов 18650 ёмкостью 2600 мАч (без защиты) держится на отметке 600─700 рублей. В российских интернет-магазинах 600 рублей может стоить один аккумуляторный элемент (с защитой). Поэтому, даже учитывая риск некачественного товара от дяди Ляо, выгоднее заказать в Китае. К тому же, в последнее время литиевые батарейки там делают нормального качества.
https://youtube.com/watch?v=U9t6FekL19E
Применение аккумуляторов 18650 в различных устройствах
Литий-ионные аккумуляторы формата 18650 получили широкое применение в различных устройствах благодаря своим уникальным характеристикам, таким как высокая плотность энергии, длительный срок службы и возможность многократной перезарядки. Эти аккумуляторы используются в самых разных областях, начиная от потребительской электроники и заканчивая промышленными приложениями.
Одним из самых распространенных применений аккумуляторов 18650 является использование в портативных электронных устройствах, таких как ноутбуки, смартфоны и планшеты. Благодаря своей компактной форме и высокой емкости, они обеспечивают длительное время работы без подзарядки, что делает их идеальными для мобильных устройств.
Кроме того, аккумуляторы 18650 активно используются в электрических транспортных средствах, включая электромобили и электровелосипеды. В этих приложениях они обеспечивают необходимую мощность и дальность хода, что делает их незаменимыми для современных решений в области устойчивой мобильности.
В сфере возобновляемой энергетики литий-ионные аккумуляторы 18650 также находят применение в системах хранения энергии, таких как солнечные и ветровые электростанции. Они позволяют аккумулировать избыточную энергию, полученную в период пиковой выработки, и использовать ее в моменты повышенного спроса, что способствует более эффективному использованию возобновляемых источников энергии.
Кроме того, аккумуляторы 18650 используются в различных устройствах для активного отдыха и спорта, таких как фонари, электросамокаты и дроны. Их легкость и высокая емкость позволяют создавать компактные и мощные устройства, которые могут работать длительное время без необходимости частой подзарядки.
В медицинских устройствах, таких как портативные мониторы и аппараты для искусственной вентиляции легких, литий-ионные аккумуляторы 18650 обеспечивают надежное и стабильное питание, что критически важно для обеспечения безопасности и эффективности работы этих устройств.
Таким образом, литий-ионные аккумуляторы формата 18650 находят применение в самых различных сферах, благодаря своим выдающимся характеристикам и универсальности. Их использование продолжает расти, что открывает новые возможности для разработки инновационных технологий и устройств.
Вопрос-ответ
Какие бывают виды аккумуляторов 18650?
Виды литий-ионных аккумуляторов 18650. Литий-ионные аккумуляторы для вейпа разделяются на виды в зависимости от материала катода: литий-кобальтовые LiCoO2, литий-марганцевые LiMnO2, LiMn2O4, литий-никелевые Li(NiCoMn)O2, Li(NiCoAl)O2.
Как расшифровать маркировку на аккумуляторе 18650?
Первая буква I обозначает литий-ионную технологию производства. Вторая буква N — это обозначение никель-марганцевого химического состава элемента. Третья буква R означает, что это перезаряжаемый аккумулятор (Rechargeable).
Как расшифровать маркировку на аккумуляторах Sanyo 18650?
Маркировка аккумуляторов 18650 Sanyo. Первый символ обозначает год изготовления: ‘7’ – 2017 год, ‘8’ – 2018 год, ‘9’ – 2019 год, ‘0’ – 2020 год, ‘1’ – 2021 год, ‘2’ – 2022 год, ‘3’ – 2023 год.
Советы
СОВЕТ №1
При выборе литий-ионного аккумулятора 18650 обращайте внимание на его емкость, измеряемую в миллиампер-часах (мАч). Чем выше емкость, тем дольше аккумулятор будет работать без подзарядки. Для большинства устройств оптимальными являются аккумуляторы с емкостью от 2500 до 3500 мАч.
СОВЕТ №2
Изучите маркировку аккумуляторов, чтобы понять их характеристики. Обратите внимание на такие параметры, как максимальный ток разряда и напряжение. Это поможет вам выбрать аккумулятор, который соответствует требованиям вашего устройства и обеспечит его безопасную работу.
СОВЕТ №3
Покупайте аккумуляторы только у проверенных производителей и в надежных магазинах. Это снизит риск приобретения подделок или некачественной продукции, что может привести к повреждению устройства или даже к опасным ситуациям.
СОВЕТ №4
Не забывайте о правильном хранении и использовании аккумуляторов. Избегайте перегрева, механических повреждений и глубокого разряда, так как это может сократить срок службы аккумулятора и снизить его эффективность.
