Устройство водородного двигателя

В последние годы водородные двигатели становятся популярной экологически чистой альтернативой традиционным двигателям внутреннего сгорания на ископаемом топливе. Из-за глобального потепления и истощения ресурсов переход на устойчивые источники энергии становится необходимым. В этой статье мы рассмотрим устройство водородного двигателя, его принцип работы и перспективы применения, что поможет читателям понять потенциал этой технологии и её роль в устойчивой энергетической системе.

Особенности водорода, как топлива для ДВС

• После сгорания остается только водяной пар.
• Реакция происходит быстрее, чем с бензином или дизельным топливом.
• Высокая детонационная устойчивость позволяет увеличить степень сжатия.
• Водород, благодаря своей летучести, проникает в мелкие полости и зазоры (только специальные сплавы с повышенной прочностью могут выдерживать его разрушительное воздействие на металл).
• Теплоотдача при сгорании водорода в 2,5 раза выше, чем у бензиновой смеси.
• Минимальная концентрация водорода для реакции с кислородом составляет всего 4%, что позволяет регулировать режимы работы двигателя, изменяя состав смеси.
• Хранение водорода возможно в сжатом или жидком состоянии; при повреждении бака газ быстро испаряется.

Учитывая эти характеристики, использование водорода в качестве чистого топлива для двигателей внутреннего сгорания требует изменений в конструкции силового агрегата и дополнительного оборудования.

Эксперты в области автомобильной инженерии отмечают, что водородные двигатели представляют собой перспективное направление в развитии экологически чистого транспорта. Они подчеркивают, что основным преимуществом таких двигателей является отсутствие вредных выбросов, что делает их идеальными для борьбы с загрязнением воздуха. Специалисты также указывают на высокую эффективность преобразования энергии, что позволяет водородным автомобилям достигать значительных расстояний на одной заправке. Однако, по мнению экспертов, для широкого внедрения водородных двигателей необходимо решить ряд технических и экономических проблем, таких как создание инфраструктуры для производства и хранения водорода. В целом, эксперты уверены, что с развитием технологий и увеличением инвестиций в эту область, водородные двигатели могут занять важное место на рынке автомобилей будущего.

Водородный двигатель. Принцип работы водородного топливного элемента.

Устройство и принцип работы

Главное отличие двигателей на водороде от привычных нам сейчас бензиновых либо дизельных аналогов заключается в способе подачи и воспламенении рабочей смеси. Принцип преобразования возвратно-поступательных движений КШМ в полезную работу остается неизменным. Ввиду того что горение топлива на основе нефтепродуктов происходит медленно, камера сгорания наполняется топливно-воздушной смесью немного раньше момента поднятия поршня в свое крайнее верхнее положение (ВМТ). Молниеносная скорость реакции водорода позволяет сдвинуть время впрыска к моменту, когда поршень начинает свое возвратное движение к НМТ. При этом давление в топливной системе не обязано быть высоким (4 атм. достаточно).

В идеальных условиях водородный двигатель может иметь систему питания закрытого типа. Процесс смесеобразования происходит без участия атмосферного воздуха. После такта сжатия в камере сгорания остается вода в виде пара, который проходя через радиатор, конденсируется и превращается обратно в Н2О. Такой тип аппаратуры возможен в том случаи, если на автомобиле установлен электролизер, который отделит с полученной воды водород для повторной реакции с кислородом.

На практике такой тип системы осуществить пока что сложно. Для исправной работы и уменьшения силы трения в моторах используется масло, испарения которого являются частью отработанных газов. На современном этапе развития технологий устойчивая работа и беспроблемный запуск двигателя, работающего на гремучем газе, без использования атмосферного воздуха неосуществимы.

Интересные факты

Вот несколько интересных фактов о водородных двигателях:

1. Принцип работы: Водородные двигатели могут работать на основе двух основных технологий: водородные топливные элементы и водородные двигатели внутреннего сгорания. Водородные топливные элементы преобразуют химическую энергию водорода и кислорода в электрическую, в то время как двигатели внутреннего сгорания сжигают водород, как традиционные бензиновые двигатели, но с гораздо меньшими выбросами вредных веществ.

2. Экологичность: При сгорании водорода в двигателе образуется только вода в качестве побочного продукта, что делает его одним из самых чистых источников энергии. Это значительно снижает уровень загрязнения воздуха по сравнению с традиционными ископаемыми топливами.

3. Эффективность: Водородные топливные элементы могут достигать КПД до 60%, что значительно выше, чем у бензиновых или дизельных двигателей, эффективность которых обычно составляет около 20-30%. Это делает водородные технологии перспективными для повышения общей энергетической эффективности транспорта.

⚫ЗАПРЕЩЕННЫЙ ДВИГАТЕЛЬ НА ВОДОРОДЕ

Гибридные модели и возможные модификации

С учетом растущего интереса к водороду как альтернативному топливу, гидродвигатели имеют различные модификации и конструкции.

Мотор В.С. Кащеева отличается уникальным устройством. Головка блока цилиндров (ГБЦ) включает впускной клапан (6) для воздуха, выпускной клапан (7) для выхлопных газов, отдельный клапан для подачи водорода (9) и свечу зажигания (10), расположенные в предкамере (8) выше уровня поршня в верхней мертвой точке (НМТ).

Когда поршень достигает НМТ, в камеру сгорания поступает водород, который воспламеняется после засасывания воздуха через впускные клапаны. В этот момент открываются выпускные клапаны, и отработанные газы направляются в выпускной коллектор, создавая вакуум, который толкает поршень к нижней мертвой точке (ВМТ) и возвращает его обратно. Принцип работы отличается, но основная идея сохраняется.

Технология гибридных силовых установок — промежуточный этап на пути к использованию водорода в качестве топлива и отказу от нефтепродуктов. Автомобили с такими моторами могут работать как на бензине, так и на водороде.

Водород также широко используется как добавка к топливно-воздушной смеси. Для работы двигателей внутреннего сгорания применяется обычное топливо с небольшим количеством гремучего газа, что позволяет увеличить степень сжатия и снизить токсичность выхлопных газов.

Перспективным направлением развития водородных двигателей является использование силовых установок с топливными элементами. В процессе реакции между водородом и кислородом выделяется энергия, используемая для питания электродвигателей автомобиля.

Трудности эксплуатации водородных ДВС

Главное препятствие на пути внедрения технологии – это стоимость получения водорода (Н2), а также комплектующих для его хранения и транспортировки. К примеру, для сохранения сжиженного состояния нужно поддерживать стабильную температуру -253º С. Наиболее доступный способ получения Н2 – это электролиз воды. Промышленное снабжение водородом требует больших энергетических затрат. Рентабельным этот процесс сможет сделать ядерная энергетика, которой также пытаются найти рациональную альтернативу. Транспортировка и хранение газа требуют использования дорогостоящих материалов и высококачественных механизмов. К другим недостаткам водородного топлива можно отнести:

• взрывоопасность. В замкнутом пространстве достаточная для реакции концентрация гремучего газа может спровоцировать взрыв. Усугубить ситуацию способна высокая температура воздуха. Из-за высокой степени диффузности водорода существует риск попадания Н2 в выхлопной коллектор, где реакция с горячими выхлопными газами приведет к возгоранию смеси. Роторный двигатель, ввиду особенностей компоновки, является более предпочтительным для водородного автомобиля;
• для хранения водорода требуется емкость большого объема, а также специальные системы, препятствующие улетучиванию Н2 и обеспечивающие защиту от механических деформаций. Если для автобусов, грузовиков либо водного транспорта такая особенность не играет большой роли, то легковые автомобили теряют ценные кубометры багажного отделения;
• в режимах высокотемпературных нагрузок водород способен провоцировать разрушительное воздействие на детали цилиндропоршневой группы и моторное масло. Применение соответствующих сплавов и смазочных материалов ведет к удорожанию производства и эксплуатации двигателей, работающих на водороде.

Toyota Представила Водяной мотор, который изменит Мир!

Перспективы развития

Автомобилестроение — не единственная сфера применения водородных двигателей. Водный и железнодорожный транспорт, авиация и специализированная техника также используют такие силовые установки.

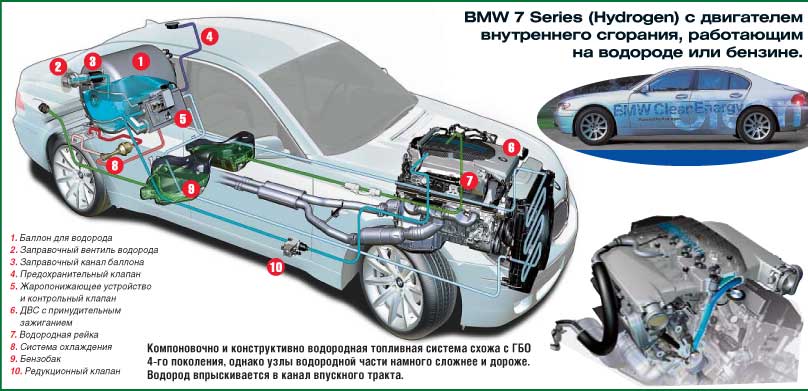

Интерес к водородным технологиям проявляют как дочерние компании, так и крупные концерны: BMW, Volkswagen, Toyota, GM, Daimler AG и другие. На дорогах уже можно встретить не только прототипы, но и серийные модели, работающие на водороде. BMW 750i Hydrogen, Honda FSX, Toyota Mirai и другие автомобили показали хорошие результаты в дорожных испытаниях. Однако высокая стоимость водорода, нехватка инфраструктуры для заправки и недостаток квалифицированных специалистов и оборудования для обслуживания мешают массовому производству таких автомобилей. Оптимизация всего цикла использования водорода — ключевая задача в развитии водородной энергетики.

Сравнение водородных двигателей с традиционными и электрическими двигателями

Водородные двигатели представляют собой альтернативу традиционным двигателям внутреннего сгорания (ДВС) и электрическим двигателям, предлагая уникальные преимущества и недостатки. Сравнение этих технологий позволяет лучше понять их место в современном транспорте и энергетике.

Традиционные двигатели внутреннего сгорания работают на ископаемом топливе, таком как бензин или дизель, и преобразуют химическую энергию топлива в механическую работу через процесс сгорания. Это приводит к выбросам углекислого газа и других загрязняющих веществ, что негативно сказывается на экологии. Водородные двигатели, в свою очередь, используют водород в качестве топлива, который при реакции с кислородом в топливных элементах производит лишь воду в качестве побочного продукта. Это делает водородные технологии более экологически чистыми.

Электрические двигатели, работающие на аккумуляторных батареях, также являются более чистым вариантом по сравнению с ДВС, так как они не производят выбросов во время работы. Однако их эффективность зависит от источника электроэнергии, используемого для зарядки батарей. Если электроэнергия производится из ископаемых источников, то общий углеродный след может быть значительным. Водородные двигатели могут использоваться для хранения и транспортировки энергии, что делает их более универсальными в некоторых случаях.

С точки зрения производительности, водородные двигатели могут обеспечить более длительный запас хода по сравнению с электрическими, так как водородные баллоны могут хранить больше энергии на меньшем объеме. Это особенно важно для тяжелых транспортных средств, таких как грузовики и автобусы, где вес и объем аккумуляторов могут стать критическими факторами. Однако водородные технологии все еще находятся на стадии развития, и инфраструктура для их распространения и использования требует значительных инвестиций.

Сравнение стоимости также играет важную роль. Водородные двигатели требуют сложных технологий для производства, хранения и транспортировки водорода, что может привести к высоким первоначальным затратам. В то же время, электрические автомобили становятся все более доступными благодаря снижению цен на аккумуляторы и увеличению конкуренции на рынке. Однако, учитывая потенциальные экологические преимущества и возможность использования водорода как источника энергии, многие эксперты считают, что водородные технологии имеют значительный потенциал для будущего.

Таким образом, выбор между водородными, традиционными и электрическими двигателями зависит от множества факторов, включая экологические соображения, экономическую целесообразность и потребности конкретного пользователя. Каждая из технологий имеет свои сильные и слабые стороны, и их дальнейшее развитие будет определять будущее транспорта и энергетики.

Вопрос-ответ

Почему запретили водородный двигатель?

Взрывоопасность водорода, которая резко повышается при наличии неисправностей в двигателе, высокая стоимость эксплуатации автомобиля.

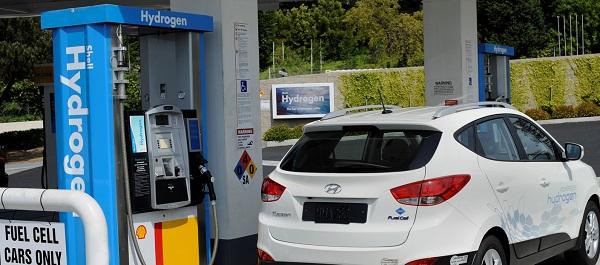

Чем заправлять водородный двигатель?

Для заправки водородом требуется построить сеть заправочных станций. Для заправочных станций, заправляющих автомобили жидким водородом, стоимость оборудования выше, чем для заправочных станций, заправляющих автомобили жидким топливом (бензином, этанолом и дизельным топливом).

1. Расход топлива автомобиля: на водороде – 1 кг H2/100 км, бензиновый – 8 л/100 км, дизельный – 5 л/100 км, газовый – 10 л/100 км.

Можно ли использовать водород вместо бензина?

Да, водород является безопасным и эффективным видом топлива. Водород является перспективной альтернативой традиционным видам топлива благодаря его способности производить энергию с нулевым уровнем выбросов, которая используется как в транспорте, так и в общей промышленности.

Советы

СОВЕТ №1

Изучите основы работы водородного двигателя. Понимание принципов его функционирования, таких как процесс электролиза и использование топливных элементов, поможет вам лучше оценить его преимущества и недостатки.

СОВЕТ №2

Обратите внимание на безопасность. Водород является легковоспламеняющимся газом, поэтому важно изучить меры предосторожности при его использовании и хранении, чтобы избежать потенциальных рисков.

СОВЕТ №3

Следите за новыми технологиями и исследованиями в области водородной энергетики. Эта сфера активно развивается, и новые достижения могут значительно улучшить эффективность и доступность водородных двигателей в будущем.

СОВЕТ №4

Рассмотрите возможность участия в сообществах и форумах, посвященных водородной энергетике. Общение с единомышленниками и экспертами может предоставить вам полезную информацию и новые идеи для использования водородных технологий.
