Устройство двигателя внутреннего сгорания

Двигатель внутреннего сгорания (ДВС) — ключевой элемент большинства автомобилей, преобразующий химическую энергию топлива в механическую работу. Понимание его устройства и работы помогает лучше осознать функционирование автомобиля и способствует эффективному обслуживанию. В статье рассмотрим основные компоненты ДВС, его принцип действия и особенности, что будет полезно автолюбителям и интересующимся автомобильной техникой.

Как устроен ДВС

Первые поршневые двигатели имели один цилиндр с небольшим диаметром. Со временем для повышения мощности увеличивались как диаметр цилиндра, так и количество цилиндров. В результате двигатели внутреннего сгорания приобрели привычный вид. Современные автомобильные моторы могут иметь до 12 цилиндров.

Двигатель внутреннего сгорания состоит из множества механизмов и вспомогательных систем, которые можно сгруппировать следующим образом:

1. КШМ — кривошипно-шатунный механизм.
2. ГРМ — механизм регулировки фаз газораспределения.
3. Система смазки.
4. Система охлаждения.
5. Система подачи топлива.
6. Выхлопная система.

Также к системам ДВС относятся электрические системы, отвечающие за запуск и управление двигателем.

Эксперты в области автомобильной техники отмечают, что устройство двигателя внутреннего сгорания является ключевым элементом, определяющим эффективность и производительность транспортных средств. Они подчеркивают, что основными компонентами двигателя являются цилиндры, поршни, коленчатый вал и система зажигания. Каждый из этих элементов играет важную роль в процессе сгорания топлива и преобразовании энергии в механическую работу.

Специалисты также акцентируют внимание на значении правильной настройки двигателя и его систем для достижения оптимальных показателей мощности и экономичности. Современные технологии, такие как турбонаддув и системы впрыска, позволяют значительно повысить эффективность работы двигателей, что особенно актуально в условиях ужесточения экологических норм. В то же время, эксперты предупреждают о необходимости дальнейших исследований в области альтернативных источников энергии, чтобы обеспечить устойчивое развитие автомобильной отрасли в будущем.

Общее устройство бензиновых и дизельных двигателей внутреннего сгорания

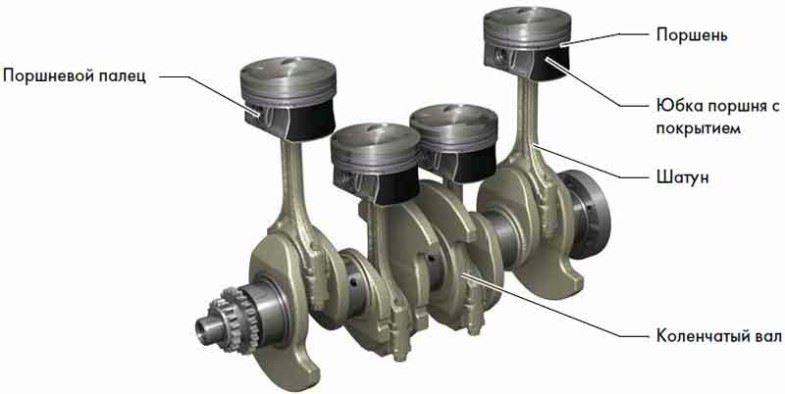

КШМ — кривошипно-шатунный механизм

КШМ — основной механизм поршневого мотора. Он выполняет главную работу — преобразует тепловую энергию в механическую. Состоит механизм из следующих частей:

• Блок цилиндров.
• Головка блока цилиндров.
• Поршни с пальцами, кольцами и шатунами.
• Коленчатый вал с маховиком.

Интересные факты

Вот несколько интересных фактов о двигателе внутреннего сгорания:

1. Принцип работы: Двигатели внутреннего сгорания работают по принципу преобразования химической энергии топлива в механическую энергию. Этот процесс включает в себя четыре основных такта: впуск, сжатие, рабочий ход и выпуск. Каждый из этих тактов играет ключевую роль в эффективной работе двигателя.

2. Разнообразие типов: Существует несколько типов двигателей внутреннего сгорания, включая бензиновые, дизельные и газовые. Каждый из них имеет свои особенности конструкции и принципа работы. Например, дизельные двигатели используют более высокое сжатие и работают на принципе самовоспламенения топлива, что делает их более эффективными, но и более шумными.

3. Эволюция технологий: Современные двигатели внутреннего сгорания продолжают эволюционировать благодаря новым технологиям, таким как турбонаддув, прямой впрыск и системы управления двигателем. Эти инновации позволяют значительно повысить эффективность и снизить выбросы вредных веществ, что делает двигатели более экологичными и экономичными.

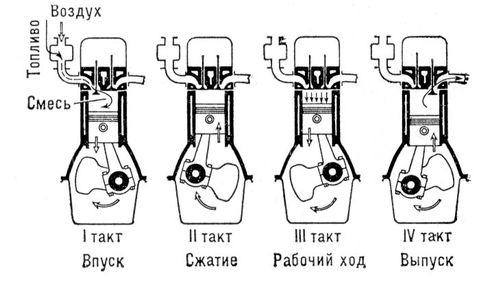

Принцип работы двигателя. 4-х тактный двигатель внутреннего сгорания (ДВС) в 3D

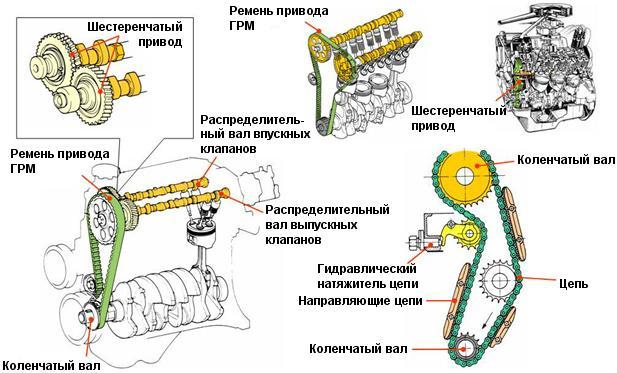

ГРМ — газораспределительный механизм

Для обеспечения поступления топлива и воздуха в цилиндр и удаления продуктов сгорания в двигателе внутреннего сгорания (ДВС) используется газораспределительный механизм (ГРМ). Он открывает и закрывает впускные и выпускные клапаны, через которые в цилиндры поступает топливо-воздушная смесь и выводятся выхлопные газы. Компоненты ГРМ:

• Распределительный вал.
• Впускные и выпускные клапаны с пружинами и направляющими втулками.
• Элементы привода клапанов.
• Компоненты привода ГРМ.

ГРМ получает движение от коленчатого вала автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который через кулачки или коромысла воздействует на клапаны, открывая и закрывая их поочередно.

В зависимости от конструкции и количества клапанов, на двигатель может устанавливаться один или два распределительных вала на каждый ряд цилиндров. В системе с двумя валами каждый вал управляет своим рядом клапанов — впускными или выпускными. Одновальная конструкция называется SOHC (Single OverHead Camshaft), а система с двумя валами обозначается как DOHC (Double Overhead Camshaft).

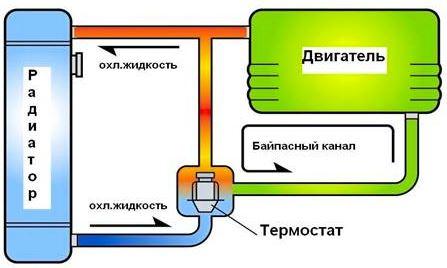

Система охлаждения двигателя

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

• Рубашка охлаждения двигателя
• Насос (помпа)
• Термостат
• Радиатор
• Вентилятор
• Расширительный бачок

Рубашку охлаждения двигателей внутреннего сгорания образуют полости внутри БЦ и ГБЦ, по которым циркулирует охлаждающая жидкость. Она отбирает избыточное тепло у деталей двигателя и относит его к радиатору. Циркуляцию обеспечивает насос, привод которого осуществляется с помощью ремня от коленчатого вала.

Термостат обеспечивает необходимый температурный режим двигателя автомобиля, перенаправляя поток жидкости в радиатор либо в обход него. Радиатор, в свою очередь, призван охлаждать нагретую жидкость. Вентилятор усиливает набегающий поток воздуха, тем самым увеличивая эффективность охлаждения. Расширительный бачок необходим современным моторам, так как применяемые охлаждающие жидкости сильно расширяются при нагреве и требуют дополнительного объема.

Система смазки ДВС

В каждом двигателе множество деталей взаимодействуют друг с другом и требуют регулярной смазки. Это снижает потери мощности из-за трения и предотвращает износ и заклинивание компонентов. Для этого существует система смазки, которая также защищает элементы двигателя от коррозии, способствует охлаждению деталей и удаляет продукты износа из зон контакта. Система смазки автомобиля включает:

• Масляный картер (поддон).
• Насос для подачи масла.
• Масляный фильтр с редукционным клапаном.
• Маслопроводы.
• Масляный щуп (индикатор уровня масла).
• Указатель давления в системе.
• Маслоналивная горловина.

Насос извлекает масло из масляного картера и направляет его через маслопроводы и каналы в блоке цилиндров и головке блока. Таким образом, масло поступает в зоны трения.

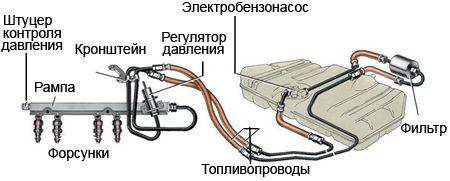

Система питания

Система подачи для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

• Топливный бак.
• Датчик уровня топлива.
• Фильтры очистки топлива — грубой и тонкой.
• Топливные трубопроводы.
• Впускной коллектор.
• Воздушные патрубки.
• Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, но в силу различных физических свойств бензина и дизельного топлива конструкция их имеет существенные различия. Сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом. Детали, обеспечивающие очистку воздуха и поступление его цилиндры — воздушный фильтр и патрубки — тоже относятся к топливной системе.

Система выпуска

Система выпуска удаляет отработанные газы из цилиндров двигателя. Основные компоненты:

• Выпускной коллектор.
• Приемная труба глушителя.
• Резонатор.
• Глушитель.
• Выхлопная труба.

В современных двигателях внутреннего сгорания выхлоп дополнен устройствами для нейтрализации вредных выбросов, такими как каталитический нейтрализатор и датчики, взаимодействующие с блоком управления двигателем. Отработанные газы из выпускного коллектора проходят через приемную трубу в каталитический нейтрализатор, затем через резонатор в глушитель, и, наконец, выбрасываются через выхлопную трубу в атмосферу.

Системы запуска и управления двигателем важны, но их следует рассматривать вместе с электрической системой автомобиля, что выходит за рамки данной статьи о внутреннем устройстве двигателя.

Устройство автомобиля. Двигатель внутреннего сгорания (Internal combustion engine – ICE)

Электронные системы управления двигателем

Современные двигатели внутреннего сгорания (ДВС) оснащены сложными электронными системами управления, которые играют ключевую роль в их функционировании. Эти системы обеспечивают оптимизацию работы двигателя, повышая его эффективность и снижая уровень выбросов вредных веществ.

Основной компонент электронной системы управления двигателем — это блок управления двигателем (ECU, Engine Control Unit). Этот блок представляет собой микропроцессор, который обрабатывает данные от различных датчиков, установленных на двигателе, и управляет работой исполнительных механизмов. ECU принимает решения на основе алгоритмов, которые учитывают множество факторов, таких как температура двигателя, давление воздуха, положение дроссельной заслонки и другие параметры.

Ключевыми датчиками, которые взаимодействуют с ECU, являются:

• Датчик положения коленчатого вала: определяет угол поворота коленчатого вала и помогает ECU синхронизировать впрыск топлива и зажигание.
• Датчик положения распредвала: обеспечивает информацию о положении распредвала, что необходимо для точного управления фазами газораспределения.
• Датчик массового расхода воздуха: измеряет количество воздуха, поступающего в двигатель, что позволяет ECU корректировать количество впрыскиваемого топлива.
• Датчик температуры охлаждающей жидкости: помогает ECU оценить рабочую температуру двигателя и корректировать параметры работы для предотвращения перегрева.
• Лямбда-зонд: контролирует содержание кислорода в выхлопных газах, что позволяет ECU регулировать соотношение воздух-топливо для достижения оптимального сгорания.

Электронные системы управления также включают в себя исполнительные механизмы, такие как:

• Форсунки: отвечают за впрыск топлива в цилиндры двигателя. ECU управляет временем и количеством впрыска, что позволяет оптимизировать процесс сгорания.
• Системы зажигания: обеспечивают искровое зажигание в цилиндрах. ECU контролирует момент зажигания для достижения максимальной мощности и минимизации выбросов.
• Дроссельные заслонки: регулируют поток воздуха, поступающего в двигатель. В современных системах дроссель может управляться электронно, что позволяет более точно контролировать работу двигателя.

Кроме того, современные электронные системы управления двигателем могут включать в себя функции диагностики и самодиагностики. Это позволяет выявлять неисправности и предупреждать водителя о необходимости технического обслуживания. Системы OBD (On-Board Diagnostics) собирают данные о работе двигателя и могут передавать их на внешний диагностический прибор, что значительно упрощает процесс обслуживания и ремонта.

В заключение, электронные системы управления двигателем являются неотъемлемой частью современных двигателей внутреннего сгорания. Они обеспечивают высокую эффективность, надежность и экологичность работы двигателей, что делает их важным элементом автомобильной промышленности.
