Топливный насос — ключевой элемент системы питания двигателя внутреннего сгорания, обеспечивающий подачу топлива под необходимым давлением для эффективного сгорания. В статье рассмотрим основные виды топливных насосов — механические и электрические, их устройство и важность поддержания оптимального давления для стабильной работы двигателя. Понимание принципов работы и особенностей этих насосов поможет автовладельцам заботиться о своих автомобилях и предотвращать неисправности.

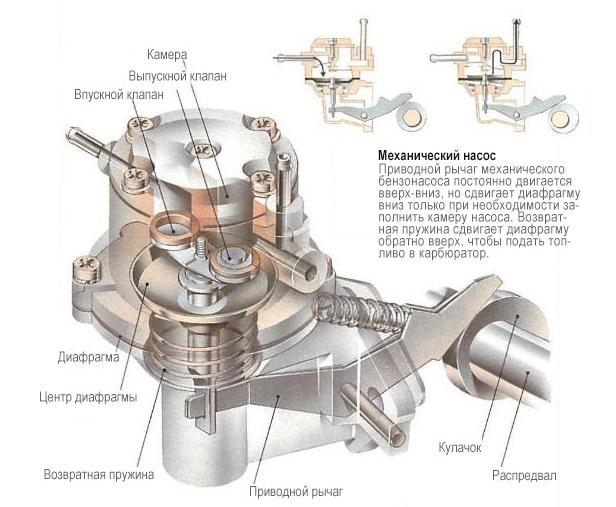

Механический насос
«Механика» — это тип поршневого насоса. Основные элементы конструкции:
- корпус (состоит из двух частей и верхней крышки-заглушки);
- диафрагма, расположенная в центре корпуса, играет ключевую роль. Она включает мембраны (две или три) с прокладками между ними и соединена со штоком, который с противоположного конца связан с приводным механизмом;
- шток, обеспечивающий жесткое соединение с диафрагмой;
- реверсная пружина (устанавливается на шток);
- нагнетающие и всасывающие клапаны (расположены в верхней части насоса);
- фильтр (сетчатый), встроенный в крышку насоса;
- приводной механизм («механика»), представленный в двух вариантах:
- конструкция с толкателем и рычагом, дополненная балансиром (отечественная разработка);
- конструкция на основе двуплечего рычага (коромысло).
Топливный насос является ключевым компонентом системы подачи топлива в автомобиле. Эксперты отмечают, что его основная функция заключается в обеспечении необходимого давления для подачи топлива от бака к двигателю. Устройство насоса может варьироваться в зависимости от типа автомобиля, но в большинстве случаев оно включает в себя электрический мотор, который создает поток топлива через систему фильтров и трубопроводов. Давление, создаваемое насосом, должно быть строго регламентировано, так как недостаточное давление может привести к плохой работе двигателя, а избыточное — к его повреждению. Специалисты подчеркивают важность регулярной проверки состояния топливного насоса, так как его неисправности могут вызвать серьезные проблемы с производительностью автомобиля.
Принцип работы
Заключается во взаимодействии двух клапанов − обратного (закрывает доступ топливной системы к двигатель при его остановке), редукционного (путем реверса части топлива к впуску, сохраняет определенный уровень давления в системе).

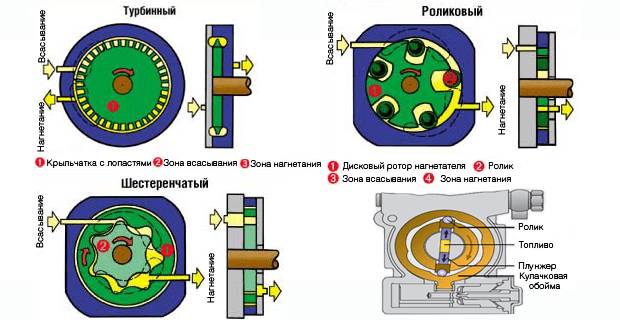

Конструктивные разновидности насосов с электрическим приводом:
- шестеренный;
- центробежный;
- роликовый.
В роликовом ТН топливо поступает и нагнетается посредством оборотов ротора и движению роликовых элементов в нем. После того, как зазор между ротором и роликом, стал больше появляется разряжение (горючее заполняет создавшийся зазор). При наполнении топливной смесью вакуума − ее подача прекращается. Вращение ротора уменьшает зазор и открывается выпускной зазор, через который горючее устремляется из насоса под давлением.
Аналогично действует и шестеренный ТН. С помощью ротора (внутренняя шестерня), который синхронно двигается со статором (внешняя шестерня) топливо поступает и нагнетается. Боковые грани зуба ротора по ходу вращения создают в своих промежутках изменяющиеся ниши, посредством которых и происходит поступление горючего с последующим его нагнетанием.
Роликовый и шестеренный ТН интегрируются в топливную магистраль. Однако, наибольшее распространение получил центробежный насос (лопастный). Он обеспечивает сбалансированное (минимум колебаний) поступление топлива и в то же время бесшумен. Недостаток устройства − ограниченная производительность и давление.
Центробежный ТН размещен в топливном резервуаре. Крыльчатка устройства имеет многочисленные лопатки по периметру. Она вращается в пределах камеры (с двумя каналами − всасывающий, нагнетающий). Лопатки создают завихрения топлива, что повышает давление.
Читайте также:
| Характеристика | Описание | Значение/Единицы измерения |
|---|---|---|
| Определение топливного насоса | Устройство, подающее топливо из бака в двигатель внутреннего сгорания. | |
| Тип топливного насоса | Механический (привод от распредвала), электрический (привод от бортовой сети). | |
| Устройство механического насоса | Плунжерная пара, кулачковый вал, всасывающий и нагнетательный клапаны. | |
| Устройство электрического насоса | Электродвигатель, ротор, статор, крыльчатка или шестеренчатый механизм. | |
| Давление топлива (низкое давление) | Давление топлива в топливной магистрали до топливной рампы. | 2-5 бар (атм) |
| Давление топлива (высокое давление) | Давление топлива в топливной рампе, необходимое для работы форсунок. | 30-400 бар (атм) (зависит от системы впрыска) |
| Рабочая температура | Диапазон температур, при которых насос эффективно работает. | -40°C до +120°C (зависит от модели) |
| Производительность | Объём топлива, перекачиваемый насосом за единицу времени. | л/ч (зависит от модели) |
| Ресурс работы | Прогнозируемый срок службы насоса до выхода из строя. | 100 000 – 200 000 км (зависит от модели и условий эксплуатации) |
Интересные факты
Вот несколько интересных фактов о топливных насосах:
-
Типы топливных насосов: Существует два основных типа топливных насосов — механические и электрические. Механические насосы обычно используются в старых автомобилях и работают за счет вакуума, создаваемого двигателем. Электрические насосы, которые стали стандартом в современных автомобилях, обеспечивают более стабильное давление и могут быть установлены непосредственно в баке.
-
Давление топлива: Давление, создаваемое топливным насосом, критически важно для правильной работы двигателя. Оно должно быть в определенных пределах, чтобы обеспечить оптимальное распыление топлива в камере сгорания. Например, в большинстве современных бензиновых двигателей давление топлива составляет от 2,5 до 3,5 бар, в то время как дизельные двигатели требуют значительно более высокого давления — до 2000 бар.
-
Роль в системе впрыска: Топливный насос играет ключевую роль в системах впрыска, обеспечивая необходимое количество топлива для достижения оптимального соотношения воздух-топливо. Это особенно важно для современных двигателей с прямым впрыском, где точность подачи топлива влияет на мощность, экономию топлива и уровень выбросов.

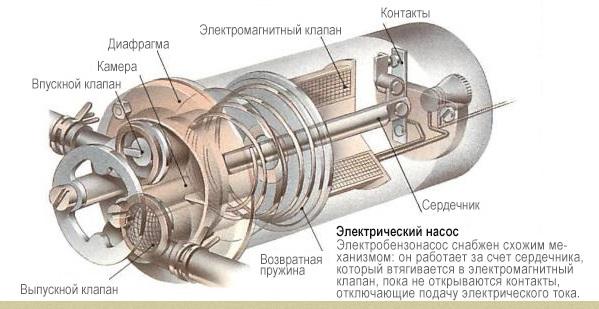

Насос на электрической основе
Электрический топливный насос — ключевой элемент топливной системы автомобилей с распределенным впрыском. В бензиновых и дизельных двигателях с прямым впрыском используется схема подачи топлива: сначала низкопроизводительный насос обрабатывает горючее, затем топливо поступает к насосу высокого давления.
Уровень давления
ТН на электроприводе воспроизводит давление горючего: от 0,3-х до 0,4-х Мпа. Для силового агрегата с прямым впрыском цифра увеличивается до 0,7-х Мпа. ТН с механическим приводом неактуален на инжекторе по ряду причин, одна из которых − низкий уровень давления.
Расположение
Этот насос может быть установлен в топливную систему или бак. В большинстве автомобилей он размещается в баке, что улучшает охлаждение и снижает потери, так как отсутствует всасывающая магистраль. Однако это создает риск повреждения удлиненного нагнетательного топливопровода.
Устройство состоит из двух основных узлов в металлическом корпусе:
- электропривод (мотор);
- насос (датчик расхода топлива, фильтрующий элемент-сетка, топливозаборник).
Все компоненты насоса контактируют с топливом и имеют высокое электрическое сопротивление, превышающее 1 МОм.
Активация
ТН работает при поступлении сигнала от ЭБУ: он активирует реле устройства при включении зажигания. Таким образом удается обеспечить запуск силового агрегата. Некоторые машины умеют активировать ТН уже при открытии водительской двери. Устройство поддерживает топливное давление в узком диапазоне. Давление изменяется от роста/понижения напряжения либо посредством клапана (предохранительный).
Типы топливных насосов
Топливные насосы играют ключевую роль в системе подачи топлива в двигателе внутреннего сгорания. Существует несколько типов топливных насосов, каждый из которых имеет свои особенности, преимущества и недостатки. Основные типы топливных насосов можно разделить на механические и электрические.
-
Читайте также:
Механические топливные насосы обычно устанавливаются на старых моделях автомобилей и работают за счет механической силы, создаваемой двигателем. Они могут быть как поршневыми, так и мембранными. Механические насосы имеют простую конструкцию и, как правило, более надежны, но их производительность ограничена, и они не могут обеспечить необходимое давление в современных высокопроизводительных двигателях.
Электрические топливные насосы стали стандартом для большинства современных автомобилей. Они могут быть установлены как в баке, так и вне его. Эти насосы работают от электрического тока и обеспечивают более высокое давление и производительность, что делает их идеальными для современных двигателей, требующих точного контроля подачи топлива. Электрические насосы могут быть как погружными, так и внешними. Погружные насосы находятся непосредственно в топливном баке и охлаждаются топливом, что увеличивает их срок службы. Внешние насосы, в свою очередь, устанавливаются вне бака и требуют дополнительной системы охлаждения.
Каждый тип топливного насоса имеет свои преимущества и недостатки. Механические насосы проще в обслуживании и менее подвержены поломкам, однако их производительность ограничена. Электрические насосы, хотя и более сложные, обеспечивают высокую производительность и могут быть адаптированы под различные требования двигателей, но требуют более тщательного контроля и обслуживания.
Кроме того, существует классификация топливных насосов по принципу действия: поршневые, вихревые и шестеренные. Поршневые насосы работают на основе перемещения поршня, создающего давление. Вихревые насосы используют центробежную силу для перемещения топлива, а шестеренные насосы работают на основе взаимодействия зубчатых колес. Каждый из этих типов имеет свои особенности и применяется в зависимости от требований конкретной системы подачи топлива.
В заключение, выбор типа топливного насоса зависит от множества факторов, включая конструкцию двигателя, требования к производительности и давление, а также условия эксплуатации автомобиля. Правильный выбор и установка топливного насоса являются критически важными для обеспечения надежной работы двигателя и его производительности.
Вопрос-ответ
Как устроен топливный насос?
Он состоит из корпуса, штока, толкателя, диафрагмы, фильтра и других элементов. Электронасосы чаще устанавливаются внутри бака. Конструктивно они состоят из обратного клапана, электрического разъема, рабочего колеса, электродвигателя и других элементов, которые отличаются в зависимости от типа электрического насоса.
Какое давление у топливного насоса?
Этот диапазон может варьироваться в зависимости от марки и модели автомобиля, но для большинства бензиновых автомобилей давление топлива находится в диапазоне от 30 до 50 фунтов на кв. дюйм. Для высокопроизводительных бензиновых двигателей может потребоваться более высокое давление топлива, которое может достигать 60 фунтов на кв. дюйм и более.
Что такое топливный насос?
Агрегат для перекачки жидкого топлива и создания требуемого давления в топливной магистрали. ТН применяются в различных областях техники, машинах и механизмах. Могут работать на разных принципах и иметь совершенно различную конструкцию.
Каково простое определение топливного насоса?
Топливный насос — это механический или электрический насос, который закачивает топливо из бака, чтобы обеспечить подачу топлива в карбюратор или систему впрыска топлива. Топливный насос находится прямо рядом с карбюратором в этой модели, поэтому он закачивает бензин непосредственно из бензобака.
-
Читайте также:
Советы
СОВЕТ №1
Перед покупкой нового топливного насоса обязательно проверьте его совместимость с вашим автомобилем. Убедитесь, что модель насоса соответствует требованиям вашего двигателя и системе подачи топлива.
СОВЕТ №2
Регулярно проверяйте давление топлива в системе. Низкое или нестабильное давление может указывать на проблемы с насосом или фильтром. Используйте манометр для точной диагностики.
СОВЕТ №3
Обратите внимание на качество топлива, которое вы используете. Некачественное топливо может привести к засорению фильтров и повреждению насоса, что сократит его срок службы.
СОВЕТ №4
При замене топливного насоса всегда меняйте и топливный фильтр. Это поможет избежать повторных проблем и обеспечит оптимальную работу всей системы подачи топлива.
