Схема подключения розетки прицепа автомобиля

Подключение розетки прицепа автомобиля обеспечивает безопасное взаимодействие между автомобилем и прицепом. Правильная схема подключения предотвращает проблемы с освещением, тормозами и другими системами прицепа, что особенно важно при перевозке грузов или в туристических поездках. В статье рассмотрим схемы распиновки розеток в зависимости от количества контактов и стандартов разных стран, что поможет правильно выполнить подключение и обеспечить надежную работу всех систем прицепа.

7 и 13 контактов: в чем разница

Главное различие между разъемами заключается в том, что устройства с 7 выводами выполняют только базовые функции: освещение габаритов, поворотников и стоп-сигнала. Для большинства автомобилистов этого достаточно, но стремление к удобству привело к разработке разъемов с 13 выводами. Дополнительные контакты нужны для подключения оборудования автодомов к аккумулятору автомобиля. Из них два вывода обеспечивают постоянное питание, а еще два подают напряжение от аккумулятора только после активации зажигания.

Эксперты в области автомобильной электроники подчеркивают важность правильной схемы подключения розетки прицепа для обеспечения безопасной и надежной работы. Они отмечают, что стандартные схемы, такие как 7- и 13-контактные разъемы, обеспечивают совместимость с большинством прицепов и автомобилей. Правильное подключение гарантирует, что все функции, включая освещение и сигнализацию, будут работать корректно. Специалисты рекомендуют тщательно проверять проводку на наличие повреждений и использовать качественные разъемы для предотвращения коррозии. Также важно учитывать особенности конкретного автомобиля и прицепа, чтобы избежать перегрузок и коротких замыканий. В конечном итоге, соблюдение рекомендаций экспертов способствует не только безопасности на дороге, но и долговечности оборудования.

Подключение розетки фаркопа 7 контактов (7pin)

Особенности подключения разъемов современных машин

БТС оборудован электропроводкой, которая напрямую соединяет разъем и соответствующие лампы. Если они соответствуют мощности, то никаких проблем во время присоединения к современным автомобилям не будет.

Если же установлены более мощные источники света, то велика вероятность, что электроника машины отключит разъем от бортовой сети автомобиля. Ведь чем выше мощность, тем сильней ток, а значит, больше нагрузка на проводку.

Поэтому в современных машинах с завода установлен блок согласования, который увеличивает ток, подаваемый на разъем и снимает ограничение по мощности. Естественно, что монтаж такого блока требует прокладки новых кабелей, рассчитанных на увеличенный ток.

Интересные факты

Вот несколько интересных фактов о схеме подключения розетки прицепа автомобиля:

1. Стандарты подключения: В Европе существует несколько стандартов для подключения розеток прицепов, наиболее распространённый из которых — это 7- и 13-контактные схемы. 7-контактная розетка используется в основном для легких прицепов, тогда как 13-контактная обеспечивает более широкий спектр функций, включая подключение освещения, тормозов и даже дополнительных функций, таких как зарядка аккумулятора прицепа.

2. Функция “обратного хода”: В некоторых схемах подключения прицепов предусмотрена функция, позволяющая активировать сигнализацию или освещение прицепа при включении заднего хода автомобиля. Это особенно полезно для обеспечения безопасности при маневрировании с прицепом.

3. Защита от короткого замыкания: Современные схемы подключения розеток прицепов часто включают защитные механизмы, такие как предохранители и реле, которые предотвращают короткое замыкание и защищают электрическую систему как автомобиля, так и прицепа. Это особенно важно, учитывая, что прицепы могут подвергаться различным условиям эксплуатации и воздействию влаги.

Установка ФАРКОПА на LADA Granta + распиновка розетки

Схема подключения

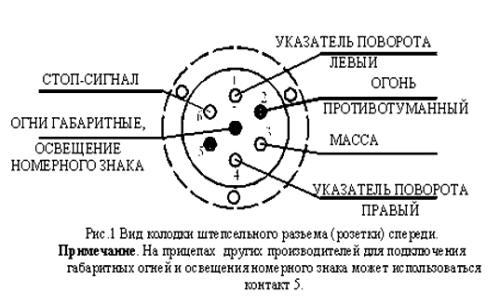

Схема подключения прицепа (распиновка) российской 7-контактной розетки:

• Левый поворотник
• Фонарь заднего хода
• Общая земля
• Правый поворотник
• Стоп-сигнал
• Габаритные огни

Европейская (универсальная) распиновка розетки для фаркопа:

1. Левый поворотник
2. Фонарь заднего хода
3. Общая земля
4. Правый поворотник
5. Подсветка номера и правый габаритный фонарь
6. Стоп-сигналы
7. Левый габаритный фонарь

Распиновка 13-контактного разъема:

1. Левый поворотник
2. Задний противотуманный фонарь
3. Земля для контактов с 1 по 8
4. Правый поворотник
5. Габариты и подсветка номера с левой стороны
6. Стоп-сигнал
7. Габариты и подсветка номера с правой стороны
8. Фонарь заднего хода
9. Постоянное напряжение 12 вольт, 35 ампер
10. Напряжение 12 вольт, 35 ампер, после включения зажигания
11. Земля для контакта
12. Сигнальный провод
13. Земля для контакта 9

Другая распиновка

Описанные выше распиновки позволяют без всяких переделок присоединять любой прицеп к любому автомобилю, на котором установлен подходящий разъем. На многих машинах установлены оба вида разъемов, что еще больше увеличивает их универсальность. Поэтому крайне нежелательно менять распиновку. Для этого придется переделывать электрику машины или прицепа и использовать их только друг с другом, без возможности соединения с другими машинами или БТС. К тому же, такая переделка запрещена правилами дорожного движения, принятыми в России. Поэтому в результате переделки вы не только получите проблемы с ГИБДД, но и можете лишиться выплаты по ОСАГО или КАСКО. Ведь полное соответствие транспортного средства установленным в России правилам является одним из обязательных требований страховых компаний.
