Ручная настройка холостого хода ВАЗ 2106

Настройка холостого хода на ВАЗ 2106 — важная процедура, обеспечивающая стабильную работу двигателя на малых оборотах, улучшение экономичности и снижение выбросов. В статье рассмотрим порядок регулировки холостого хода, проверку электромагнитного клапана (ЭМК) и очистку топливного жиклера холостого хода. Эти знания помогут вам поддерживать оптимальные параметры работы двигателя, что актуально для владельцев автомобилей старого поколения.

Устранение проблем в работе карбюратора

Независимо от наличия ЭМК, процесс очистки топливного жиклера холостого хода выполняется по одной и той же схеме.

1. Снимите держатель-заглушку или ЭМК.
2. Выкрутите и извлеките топливный жиклер ХХ.
3. Очистите центральный канал жиклера.

Чтобы достать жиклер ХХ из корпуса радиатора, вам потребуется гаечный ключ на 13, но в зависимости от конструкции может подойти и ключ на 14. Повернув ЭМК, аккуратно извлеките жиклер. Если центральное отверстие забито, осторожно прочистите его тонкой проволокой или продуйте сжатым воздухом.

Когда центральный канал топливного жиклера будет очищен, установите его обратно. Закрутите до упора, аккуратно затянув ключом. Подсоедините «плюсовой» провод к питающей клемме ЭМК и запустите двигатель.

Для удобства работы с карбюратором рекомендуется снять воздушный фильтр. Включите зажигание, предварительно отключив провод питания от клеммы ЭМК. Прикоснитесь питающим проводом клеммы клапана. Четкий щелчок указывает на то, что питание поступает на вход ЭМК. Если щелчка нет, причина неисправности может быть в жиклере или самом карбюраторе. Отсутствие щелчка свидетельствует о проблеме с электромагнитным клапаном или предохранителем. Для проверки клапана подключите «плюс» от аккумулятора к клемме ЭМК, а «минус» — к его корпусу. Если щелчка не слышно, электромагнитный клапан неисправен и требует замены.

Если на вход ЭМК не поступает питание, это может быть связано с неисправностью электропроводки или необходимостью замены предохранителя на 8А. Если у вас установлен стандартный блок предохранителей, то эта деталь находится в 9-й ячейке.

Если предохранитель, проводка и сам клапан находятся в исправном состоянии, причина плохой работы холостого хода автомобиля ВАЗ 2106 может заключаться в засорении топливного жиклера ХХ. В таком случае его следует очистить.

https://youtube.com/watch?v=L9hgAPgESiw

Порядок регулировки холостого хода

Для настройки холостого хода из инструментов понадобится только плоская узкая отвертка, желательно с короткой ручкой. Регулировку холостого хода необходимо осуществлять только на прогретом двигателе. Зазоры газораспределительного механизма и зажигания должны быть отрегулированы. Если регулировку осуществлять на холодном моторе, это не принесет нужного эффекта и достичь устойчивой работоспособности не удастся.

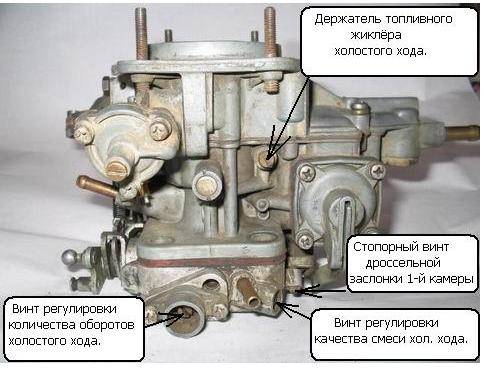

Регулировка холостого хода осуществляется за счет 2 регулировочных винтов: 1-й — качества смеси и 2-й — ее количества (рис. 2). По умолчанию на заводе регулировочный винт 2 снабжается ограничительной втулкой, которая играет роль пломбы. Тем самым завод-изготовитель указывает, что вращение винта лежит в заводском диапазоне. Для полной регулировки и когда не получается наладить холостой ход ограничительная втулка снимается, проводится основная настройка.

1. Винтом 1 выставить значение частоты оборотов коленвала в 900 мин.^-1. Их можно сверять на специальном стенде или с помощью тахометра, расположенного на щитке приборов.
2. Винтом 2 необходимо добиться такой величины СО₂, которая попадет в диапазон значений от 0,5 до 1,2%. В этом поможет специальный прибор — газометр.

Вращение винта 2 способствует изменению оборотов коленчатого вала. В этом случае снова регулируем и выставляем винтом 1 значение частоты вращения в пределах 900 мин.^-1.

Правильность настройки работы холостого хода проверяется нажатием на педаль акселератора и резким ее отпусканием. Частота вращения коленвала должна плавно и без сбоев увеличиться, а потом так же снизиться. Двигатель не должен глохнуть. Если это происходит либо наблюдаются рывки при нажатии на педаль газа, настройку необходимо повторить.

https://youtube.com/watch?v=mdxnF6cDxy8

Интересные факты

Вот несколько интересных фактов о ручной настройке холостого хода на ВАЗ 2106:

1. Простота регулировки: На ВАЗ 2106 настройка холостого хода осуществляется с помощью простых механических элементов, таких как винт регулировки и дроссельная заслонка. Это позволяет владельцам автомобилей без особых навыков проводить настройку самостоятельно, что делает процесс доступным и экономичным.

2. Влияние на расход топлива: Правильная настройка холостого хода может существенно повлиять на расход топлива. Если холостой ход установлен слишком высоко, двигатель будет потреблять больше топлива даже в режиме простоя, что негативно сказывается на экономичности автомобиля.

3. Симптомы неправильной настройки: Неправильная настройка холостого хода может проявляться в различных симптомах, таких как нестабильная работа двигателя, его глохание на холостом ходу или, наоборот, слишком высокий оборот. Это может быть связано с загрязнением карбюратора или неправильной регулировкой, что делает регулярную проверку и настройку важной для поддержания работоспособности автомобиля.

Почему приходится регулировать холостой ход

Чтобы правильно отрегулировать работу двигателя на холостом ходу, важно знать, как именно это сделать. Если следовать всем рекомендациям, процесс займет не так много времени. Однако для успешного выполнения процедуры необходимо иметь представление о принципах работы и устройстве карбюратора. Основная проблема, с которой можно столкнуться, заключается не в отсутствии холостого хода, а в том, что двигатель не может работать стабильно и часто глохнет.

Почему мотор не может удерживать холостые обороты

Если двигатель не держит ХХ – первое, нужно проверить электромагнитный клапан. Однако установлен он не на всех видах карбюраторах, используемых в ВАЗ 2106. Если он есть, то чаще всего проблема скрывается именно в нём.

По своей работе клапан похож на втягивающее реле стартера, он даже устроен так же: есть обмотка, пружина, статор, но габаритные размеры гораздо меньше. Электромагнитный клапан нужен для открытия доступа топлива, когда дроссельная заслонка находится в закрытом положении (педаль газа отпущена). При выключении зажигания клапан должен перекрывать топливу доступ к карбюратору.

К неисправностям электромагнитного клапана, из-за которых начинаются проблемы с устойчивыми холостыми оборотами, относятся следующие поломки:

• обрыв обмотки, ротор не двигается, и топливо не поступает в поплавковую камеру;
• топливный жиклёр забит грязью;
• ротор деформирован и заклинил.

https://youtube.com/watch?v=mfIsVeZlnoY

Для диагностики неполадок клапана нет необходимости обращаться к специалистам. Для проверки достаточно взять кусок провода и зачистить его с двух сторон от изоляции. Один конец провода нужно подсоединить к плюсовой клемме аккумулятора, второй подсоединяется к контакту электромагнитного клапана. В момент подсоединения должен последовать щелчок. Если этого не произошло – клапан неисправен и его следует заменить. Щелчок был – тогда провод нужно убрать и включить зажигание, после чего подсоединить клеммную колодку к выводу клапана. Если щелчка не слышно, это указывает на обрыв проводки на одном из участков цепи.

Существует три способа решения проблемы с неисправным электромагнитным клапаном.

1. Если клапан разрушен его нужно, во-первых, выкрутить, а во-вторых, снять топливный жиклёр. Таким образом можно добраться до ближайшего магазина автозапчастей и купить новый клапан. Стоит он сущие копейки (не более сотни рублей).
2. При обрыве проводки не участке электроцепи можно подсоединить вывод клапана с плюсовой клеммой АКБ с помощью провода и так доехать до магазина.
3. Самый эффективный способ временного решения заключается в подключении контакта клапана с помощью подходящего провода с контактом катушки зажигания. Так напряжение на клапан будет подаваться только при включении зажигания. Когда зажигание будет отключено, клапан закроется.

Если проблема не в электромагнитном клапане

Проблемы с холостым ходом могут возникать по нескольким причинам, включая некачественное топливо, неисправности в системе зажигания или загрязнения. Эти факторы могут проявляться как по отдельности, так и в комбинации. В результате холостые обороты могут стать нестабильными или вовсе исчезнуть. Если вы решили провести комплексную диагностику, начните с проверки или замены воздушного и топливного фильтров, включая фильтр тонкой очистки на бензонасосе. Сильные загрязнения могут привести к тому, что топливно-воздушная смесь будет поступать в карбюратор с перебоями.

Также стоит обратить внимание на фильтр, который установлен на входе смеси в карбюратор. Если он загрязнен, его необходимо заменить. Если проблема с холостыми оборотами сохраняется, следует расширить круг поиска. Следующим шагом будет проверка свечей зажигания. Если последние замены были более 30 000 км назад, их стоит заменить. Обратите внимание на нагар и его цвет. При истечении срока службы может увеличиться зазор между электродом и свечой из-за значительного износа. После замены свечей снова проверьте стабильность холостых оборотов.

Если замена свечей не решила проблему, необходимо проверить систему зажигания. В контактной системе в первую очередь измеряется зазор прерывателя (бегунка) и устанавливается правильный угол опережения зажигания. В бесконтактной системе следует проверить работоспособность коммутатора и датчика Холла. Обычно именно эти компоненты выходят из строя первыми, хотя в остальном система может быть исправна.

Не будет лишним осмотреть высоковольтные провода. Если они влажные или грязные, их нужно протереть и проверить на наличие повреждений, а также убедиться в целостности изоляции и отсутствии потери искры. Также стоит осмотреть крышку трамблера — она не должна иметь повреждений. В завершение можно измерить сопротивление резистора на прерывателе, оно должно находиться в пределах 5,5 кОм.

Мнение эксперта

! Совет эксперта

Задать вопрос

Профиль в VK

Руслан Константинов
Подробнее об эксперте
Руслан Константинов – опыт профессионального ремонта автомобилей 10 лет. Окончил Ижевский государственный технический университет имени М.Т. Калашникова по специальности «ЭКСПЛУАТАЦИЯ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКИХ МАШИН И КОМПЛЕКСОВ». Специализация работ разная, от диагностики и ремонта двигателей и трансмиссии до консультации по приобретению расходных материалов. Опыт работ по ремонту электронных узлов.
Самое неприятное в карбюраторах – это необходимость вручную настраивать. В этом плане инжектор проще, там виновником может быть некорректная работа ЭБУ или датчиков. Вам ещё повезет, если холостой ход пропадет недалеко от дома. Куда хуже, когда из-за отсутствия холостых оборотов мотор начнет глохнуть в дороге. Мало приятного заниматься поиском причин и ремонтом карбюратора на оживлённой трассе. Или ночью, да ещё и зимой, подсвечивая фонариком. Чтобы не попасть в такую ситуацию, важно следить за состоянием своего автомобиля и по возможности устранять любые неисправности на ранней стадии, не дожидаясь, пока потребуется ремонт.

Советы по поддержанию стабильной работы двигателя

Для обеспечения стабильной работы двигателя ВАЗ 2106 необходимо уделить внимание нескольким ключевым аспектам, которые помогут поддерживать оптимальные параметры холостого хода. Правильная настройка и регулярное обслуживание системы впуска и зажигания являются основными факторами, влияющими на работу двигателя.

Первым шагом в поддержании стабильной работы двигателя является регулярная проверка и чистка воздушного фильтра. Загрязненный фильтр может привести к недостатку воздуха в смеси, что, в свою очередь, вызовет нестабильный холостой ход. Рекомендуется проверять фильтр каждые 5-10 тысяч километров и заменять его при необходимости.

Следующим важным аспектом является проверка состояния свечей зажигания. Свечи должны быть чистыми и не иметь следов нагара. Если свечи изношены или загрязнены, это может привести к неправильному зажиганию смеси и, как следствие, к нестабильной работе двигателя. Рекомендуется заменять свечи каждые 15-20 тысяч километров или по мере необходимости.

Также стоит обратить внимание на систему зажигания. Проверьте, в каком состоянии находятся провода и катушка зажигания. Изношенные провода могут вызывать перебои в работе двигателя, поэтому их следует заменять при первых признаках повреждения. Регулярная проверка угла опережения зажигания также поможет избежать проблем с холостым ходом.

Не менее важным является состояние карбюратора. Регулярная чистка и настройка карбюратора помогут избежать проблем с подачей топлива. Убедитесь, что все жиклеры чистые, а поплавковая камера правильно отрегулирована. Неправильная настройка карбюратора может привести к обогащенной или обедненной смеси, что негативно скажется на работе двигателя.

Кроме того, стоит обратить внимание на систему выпуска. Загрязненные каталитические нейтрализаторы или поврежденные глушители могут создавать избыточное давление в системе, что также может привести к нестабильному холостому ходу. Регулярная проверка и замена этих компонентов помогут поддерживать оптимальную работу двигателя.

Наконец, не забывайте о регулярной замене масла и фильтров. Загрязненное масло может привести к увеличению трения и износу деталей двигателя, что негативно скажется на его работе. Рекомендуется менять масло каждые 7-10 тысяч километров или в соответствии с рекомендациями производителя.

Следуя этим советам, вы сможете поддерживать стабильную работу двигателя ВАЗ 2106 и избежать многих распространенных проблем, связанных с холостым ходом. Регулярное обслуживание и внимание к деталям помогут продлить срок службы вашего автомобиля и обеспечить его надежную работу.

Вопрос-ответ

Какие обороты должны быть на холостом ходу ВАЗ 2106?

Проверяем обороты. Для ВАЗ 2106 нормой считается 850–900 об/мин на холостом ходу. Если двигатель глохнет или обороты плавают, корректируем винтом количества смеси.

Как правильно регулировать обороты холостого хода?

Для регулировки количества оборотов холостого хода необходимо воспользоваться регулировочным болтом, расположенным на карбюраторе двигателя. На схеме во вложении этот болт обозначен под номером 10. Для уменьшения оборотов вращайте данный болт против часовой стрелки, для увеличения – по часовой.

Как правильно отрегулировать винт холостого хода на карбюраторе?

Найти винты «качества» и «количества» на карбюраторе. Винт «качества» расположен сбоку от первичной диффузорной камеры, а винт «количества» – снизу от нее. Ослабить винт «количества» на 2-3 оборота от положения «вплотную», чтобы уменьшить количество оборотов двигателя до минимального уровня.

Советы

СОВЕТ №1

Перед началом настройки холостого хода убедитесь, что двигатель полностью прогрет. Это позволит получить более точные результаты и избежать неправильной настройки из-за холодного двигателя.

СОВЕТ №2

Используйте тахометр для точного измерения оборотов двигателя. Это поможет вам установить холостой ход на оптимальном уровне, который обычно составляет 800-900 об/мин для ВАЗ 2106.

СОВЕТ №3

Проверьте состояние свечей зажигания и воздушного фильтра перед настройкой. Загрязненные свечи или фильтры могут влиять на работу двигателя и, соответственно, на холостой ход.

СОВЕТ №4

После завершения настройки холостого хода проведите тест-драйв, чтобы убедиться, что двигатель работает ровно и без перебоев. Если возникают проблемы, возможно, потребуется повторная проверка всех параметров.
