Вакуумный усилитель тормозов — ключевой элемент тормозной системы автомобилей, который улучшает эффективность замедления и управление. Понимание его работы, конструкции и возможных поломок поможет водителям обеспечить безопасность на дороге и продлить срок службы тормозной системы. В статье рассмотрим функционирование вакуумного усилителя, его основные компоненты и распространенные неисправности, что поможет в техническом обслуживании и ремонте автомобиля.
Устройство ВУТ

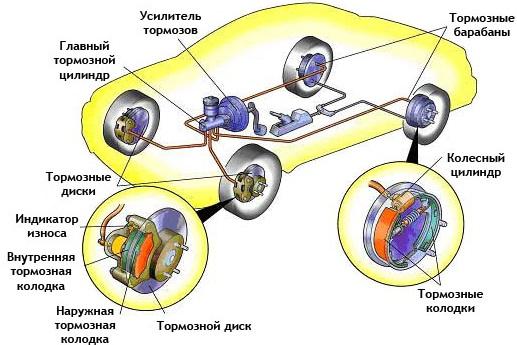

Вакуумный усилитель тормозов большинства автомобилей расположен рядом с моторным щитом и представляет собой блок, включающий главный тормозной цилиндр и резервуар для тормозной жидкости.
Для повышения тормозного усилия в конструкции вакуумного усилителя используются:
- металлический корпус;
- гибкая диафрагма;
- обратный клапан;
- толкатель для педального механизма;
- следящий клапан;
- шток гидравлического цилиндра;
- возвратная пружина.
Вакуумный усилитель тормозов является важным компонентом современных автомобилей, обеспечивая эффективное замедление транспортного средства. Эксперты отмечают, что его работа основана на использовании разницы давления, создаваемой в вакуумной камере. При нажатии на тормоза, воздух из камеры вытягивается, что приводит к образованию вакуума. Это создает давление, которое усиливает действие тормозной системы, позволяя водителю применять меньше усилий для достижения необходимого замедления.
Специалисты подчеркивают, что правильная работа вакуумного усилителя критически важна для безопасности. В случае неисправности, эффективность торможения может значительно снизиться, что увеличивает риск аварий. Поэтому регулярная диагностика и обслуживание этого устройства являются необходимыми мерами для поддержания надежности тормозной системы.
Принцип работы
Прижимное усилие тормозных колодок в автомобилях, конструкция которых не предполагает установку ВУТ, нагнетается усилием, создаваемым водителем при нажатии на педаль. Вакуумный усилитель тормозов использует разницу атмосферного давления для создания разряжения, помогая тем самым создавать давление в тормозной магистрали.
Начнем с того, что рабочая диафрагма разделяет корпус на атмосферную и вакуумную (расположена со стороны ГТЦ) камеры. Она соединена через толкатель с педалью. Когда тормоза не задействованы, следящий клапан поддерживает равное давление в двух камерах. Нажатие на педаль тормоза заставляет следящий клапан «разрезает» связь. Перепускной клапан уравнивает давление атмосферной части корпуса с подкапотным пространством. Разрежение, которое все это время поддерживалось в корпусе ВУТ, теперь притягивает диафрагму. Как только водитель отпускает педаль тормоза, возвратная пружина возвращает эластичную перегородку в свое изначальное положение.
Низкое давление в корпусе, которое приводит в действие вакуумный усилитель, создается через шланг, соединяющий вакуумную часть с впускным коллектором. Возникает оно из-за разряжения, создаваемого опускающимся в НМТ поршнем, во время впуска топливно-воздушной смеси. Если вакуума бензинового двигателя достаточно для нормальной работы ВУТ, то дизельные двигатели в обязательном порядке оснащаются вакуумным насосом, призваным нагнетать разряжение. В зависимости от конструкции (лепестковый, мембранный), в движение такое устройство приводят: ТНВД, генератор либо распредвал.
| Компонент | Функция | Влияние на работу системы |
|---|---|---|
| Вакуумный усилитель | Увеличивает усилие на педали тормоза | Позволяет водителю легко нажимать педаль тормоза, обеспечивая эффективное торможение даже при низком усилии |
| Вакуумный резервуар | Хранит вакуум, создаваемый двигателем | Обеспечивает резерв вакуума для нескольких нажатий педали тормоза, даже при выключенном двигателе |
| Диафрагма | Разделяет вакуумную и атмосферную камеры | Передает усилие от вакуума к тормозному механизму |
| Толкатель | Передает усилие от диафрагмы к главному тормозному цилиндру | Увеличивает усилие, передаваемое от педали тормоза |
| Главный тормозной цилиндр | Преобразует усилие в гидравлическое давление | Распределяет гидравлическое давление на колёсные цилиндры |
| Колёсные цилиндры | Преобразуют гидравлическое давление в механическое усилие | Прижимают тормозные колодки к тормозным дискам или барабанам |
Интересные факты
Вот несколько интересных фактов о принципе работы вакуумного усилителя тормозов:
-
Принцип работы на основе разности давлений: Вакуумный усилитель тормозов использует разницу давления между атмосферным воздухом и вакуумом, создаваемым в специальной камере. Когда водитель нажимает на тормоза, атмосферное давление действует на одну сторону мембраны усилителя, а вакуум — на другую. Это создает значительное усилие, которое помогает увеличить давление в тормозной системе, облегчая процесс торможения.
-
Эффективность и безопасность: Вакуумные усилители тормозов значительно увеличивают эффективность торможения, позволяя водителю применять меньше усилия на педаль тормоза. Это особенно важно в экстренных ситуациях, когда требуется быстрое и мощное торможение. Благодаря этому принципу, современные автомобили могут достигать более коротких тормозных путей и повышать общую безопасность на дороге.
-
Зависимость от двигателя: Вакуумные усилители тормозов обычно зависят от работы двигателя автомобиля, так как вакуум создается в системе впуска. Если двигатель работает неправильно или выключен, это может привести к снижению эффективности тормозов. Однако многие современные автомобили имеют резервуары для хранения вакуума, что позволяет поддерживать работу усилителя даже при отключенном двигателе на короткое время.
Поломки ВУТ
Неисправности вакуумного усилителя могут негативно повлиять на тормозную систему и работу бензинового двигателя. Основные типы поломок:
Читайте также:
- утечка воздуха в системе, повреждение шланга, создающего разряжение;
- разрыв диафрагмы;
- неисправности клапанов и связанных компонентов (пружины, клапаны).
Если вакуумный усилитель тормозного давления вышел из строя, тормоза не исчезают полностью, но управление автомобилем усложняется.
Если заметили изменения в работе усилителя, не спешите заменять шланг или ремонтировать усилитель. На некоторых моделях заслонка рециркуляции воздуха в салоне связана с работой усилителя, и симптомы утечки могут напоминать неисправности вакуумного усилителя.
Самостоятельная диагностика
Простой принцип работы позволяет выполнить диагностику своими руками. Ремонт вакуумного усилителя стоит доверить специалистам. Выявить исправность системы вам помогут несколько простых методов:
- после непродолжительной работы двигателя заглушите автомобиль и нажмите несколько раз на педаль тормоза. При исправном усилителе первое нажатие будет легким, а все последующие потребуют усилий. Каждый последующий ход педали будет короче;
- заглушите двигатель и подождите несколько минут. Проверить ВУТ на герметичность можно, выдернув шланг, который идет к нему от впускного коллектора. При наличии разряжения вы услышите хлопок выходящего воздуха;
- на заглушенном двигателе несколько раз подряд энергично выжмите педаль тормоза. Заведите двигатель, продолжая удерживать педаль. Как только двигатель запустится, исправный вакуумный усилитель тормозной системы сделает педаль «мягкой», и она провалится;
- одна из самых распространенных проблем – «подсос» воздуха. Проверьте шланг подачи разряжения на предмет механических повреждений, а также герметичность места его соединения с корпусом. В таком случае может потребоваться срочный ремонт ВУТ. Такого «подсоса» воздуха вполне достаточно, чтобы бензиновый мотор начал троить;
- двигатель заглушен. При первом нажатии на педаль должен появится звук входящего в атмосферную часть корпуса воздуха. Если такой отсутствует, — порвана мембрана либо неисправен перепускной клапан.
Перечисленные признаки неисправности усилителя тормозных усилий помогут вам диагностировать и устранить поломку в кратчайшие сроки.
Преимущества и недостатки ВУТ
Вакуумные усилители тормозов (ВУТ) широко используются в современных автомобилях благодаря своим уникальным характеристикам, которые обеспечивают эффективное торможение. Однако, как и любое другое устройство, они имеют свои преимущества и недостатки.
Преимущества ВУТ:
- Увеличение силы торможения: Вакуумный усилитель позволяет значительно увеличить усилие, которое водитель прикладывает к тормозам. Это достигается за счет использования разности давления, создаваемой в вакуумной камере, что позволяет добиться более эффективного торможения при меньших усилиях.
- Удобство управления: Благодаря тому, что ВУТ снижает физическую нагрузку на водителя, управление автомобилем становится более комфортным. Водитель может легко и быстро реагировать на изменения дорожной ситуации, что особенно важно в экстренных ситуациях.
- Надежность: Вакуумные усилители тормозов имеют простую конструкцию и высокую степень надежности. Они не требуют сложного обслуживания и, при правильной эксплуатации, могут служить долго без необходимости замены.
- Компактность: ВУТ занимают относительно небольшое пространство под капотом автомобиля, что позволяет производителям оптимизировать конструкцию автомобиля и использовать доступное пространство более эффективно.
Недостатки ВУТ:
- Зависимость от вакуума: Основным недостатком вакуумного усилителя является его зависимость от наличия вакуума в системе. В случае неисправности двигателя или утечки вакуума, эффективность торможения может значительно снизиться, что создает потенциальную опасность.
- Чувствительность к температуре: Вакуумные усилители могут быть чувствительны к изменениям температуры, что может влиять на их работу. При высоких температурах может происходить изменение свойств материалов, что может привести к снижению эффективности.
- Сложность диагностики: В случае неисправности ВУТ может быть сложно определить источник проблемы. Это требует специальных знаний и оборудования, что может усложнить процесс ремонта и обслуживания.
- Стоимость: Хотя ВУТ сами по себе могут быть недорогими, их установка и обслуживание могут потребовать значительных затрат, особенно если возникают проблемы с другими компонентами тормозной системы.
Таким образом, вакуумные усилители тормозов представляют собой эффективное решение для повышения безопасности и комфорта при вождении. Однако, их недостатки требуют внимательного подхода к эксплуатации и обслуживанию, чтобы обеспечить надежную работу тормозной системы автомобиля.
Вопрос-ответ
Как работает вакуумный усилитель тормозов простыми словами?
Вакуумный усилитель работает за счет силы, которая обусловлена разницей давлений на диафрагму вакуумной и атмосферной камер, возникающей при нажатии на педаль тормоза. Когда педаль не нажата, клапан уравнивает давления в этих камерах.
Каков принцип работы вакуумного усилителя?
Вакуумные усилители работают по проверенному принципу Рутса: внутри корпуса вакуумного усилителя синхронно вращаются два кулачка. Они не соприкасаются друг с другом и с корпусом. Таким образом, в камере сжатия не требуется смазка или рабочие жидкости.
-
Читайте также:
Как работает клапан на вакуумном усилителе тормозов?
При нажатии на педаль тормоза шток главного тормозного цилиндра соединяется с мембраной или поршнем. Одновременно открывается клапан, позволяющий атмосферному воздуху поступать в одну из камер. Это создаёт разницу давлений, благодаря которой мембрана перемещается, усиливая давление жидкости в тормозной системе.
Советы
СОВЕТ №1
Перед тем как проводить диагностику или замену вакуумного усилителя тормозов, обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. Это поможет вам понять, как правильно снять и установить детали, а также избежать повреждений.
СОВЕТ №2
Регулярно проверяйте состояние вакуумного усилителя тормозов и его соединений. Обратите внимание на наличие утечек вакуума, которые могут привести к ухудшению работы тормозов. Если вы заметили подозрительные звуки или изменения в работе тормозов, не откладывайте диагностику.
СОВЕТ №3
При замене вакуумного усилителя тормозов используйте только качественные запчасти, рекомендованные производителем. Это обеспечит надежную работу тормозной системы и повысит безопасность вашего автомобиля.
СОВЕТ №4
Если вы не уверены в своих навыках ремонта, лучше обратиться к профессионалам. Неправильная установка или диагностика вакуумного усилителя может привести к серьезным последствиям на дороге.
