Принцип работы солнечного коллектора, виды, особенности

Солнечные коллекторы становятся популярными в системах отопления и горячего водоснабжения, предлагая эффективное и экологически чистое решение для домовладельцев. В этой статье рассмотрим принцип работы солнечных коллекторов, их виды и особенности, что поможет понять, как они могут повысить энергоэффективность вашего дома и снизить затраты на отопление. Эти аспекты помогут вам сделать осознанный выбор при внедрении солнечных технологий.

Применение солнечных коллекторов

Как можно применять тепловые коллекторы в хозяйственной деятельности? Собранное ими тепло можно использовать для:

• Горячего водоснабжения в ванной, душе и на кухне;
• Обогрева сада, теплиц и других подобных сооружений практически в течение всего года;
• Дополнительного источника нагрева воды для отопительных систем в осенний и зимний периоды.

Если вы еще не имели опыта работы с солнечными коллекторами, стоит внимательно подойти к их выбору. Например, жидкостные плоские и вакуумные модели значительно различаются по стоимости и эффективности. Вакуумные коллекторы производятся только на заводах, тогда как плоские часто изготавливаются кустарным способом. Перед покупкой обязательно ознакомьтесь с отзывами о различных типах коллекторов. Это поможет вам понять, какие результаты и трудности могут возникнуть в процессе эксплуатации.

Существует множество коллекторных установок для сбора солнечного тепла. Рассмотрим основные категории.

• Плоские и вакуумные системы. Они могут иметь как естественную, так и чаще всего принудительную циркуляцию теплоносителя. Обычно это стационарные установки, некоторые из которых функционируют только в летний период, а другие — круглый год;
• Воздушные коллекторы. Тепло собирается с абсорбера с помощью воздушного потока. Циркуляция может быть как естественной, так и принудительной. Этот тип установок проще и дешевле остальных, но обладает самым низким коэффициентом полезного действия (КПД);
• Третья категория систем может использовать тепло для преобразования его в электрическую энергию (пароэлектрические и термохолодильные установки). Эти устройства имеют высокую стоимость и не так распространены в частном секторе.

Солнечные коллекторы являются эффективным инструментом для преобразования солнечной энергии в тепло. Эксперты отмечают, что принцип их работы основан на поглощении солнечного излучения специальными поверхностями, которые нагреваются и передают тепло теплоносителю. Существует несколько видов солнечных коллекторов, среди которых наиболее распространены плоские и вакуумные. Плоские коллекторы имеют простую конструкцию и подходят для умеренных климатических условий, тогда как вакуумные обеспечивают более высокую эффективность даже при низких температурах благодаря своей изолированной конструкции. Особенности каждого типа определяют их применение: плоские коллекторы чаще используются для подогрева воды в домах, а вакуумные — в системах отопления и горячего водоснабжения. Эксперты подчеркивают, что выбор типа коллектора зависит от климатических условий, потребностей пользователя и бюджета.

https://youtube.com/watch?v=oof_9xr3fq4

Принцип работы солнечных коллекторов

Принцип работы солнечного коллектора заключается в сборе тепла и передаче его теплоносителю, циркулирующему в нём. Коллектор является ключевым элементом гелиосистем. Так сказать, их сердцем. Но помимо него туда входит ещё немало компонентов, о которых будет сказано ниже. Самый распространённый вариант коллектора – это плоский. Он имеет в своём составе абсорбер, поглощающий солнечное излучение и преобразующий его в тепло. Чтобы минимизировать потери тепла, абсорбер расположен в ящик с прозрачной передней стенкой и теплоизоляцией.

Через абсорбер прогоняется или идёт самотёком теплоноситель. В этой роли используют воду, антифриз или их смесь. Циркуляция поддерживается между коллектором и накопительной ёмкостью с горячей водой. Гелиосистема управляется посредством специального регулятора. Это своеобразный контроллер солнечного коллектора. Этот регулятор отслеживает, когда жидкость в резервуаре доходит до заданной температуры. После этого включается насос и начинается циркуляция теплоносителя.

В большинстве случаев абсорберы делают из змеевика и массивного металлического листа. Как правило, для этого используют медь и алюминий.

Теплоноситель проходит по змеевику и идёт процесс теплообмена. Есть исполнения в виде двух сваренных листов металла, между которыми проходит жидкость-теплоноситель. Для изготовления коллекторов, нагревающих воду для бассейна, часто используют пластиковые трубы в качестве змеевика. Соответственно, и нагрев теплоносителя здесь происходит значительно меньше.

Теперь стоит поговорить о том, что включают в себя подобные гелиосистемы. В состав коллекторной установки входят следующие компоненты:

• Коллектор;
• Расширительный бак;
• Температурные датчики (в коллекторе, накопителе, для подогрева воды и т. п.);
• Система подключения для подключения холодному водоснабжению;
• Регулятор;
• Система стока горячей воды;
• Насос.

Используя стандартные решения для отопления дома, можно постоянно получать в своё распоряжение необходимый объём горячей воды. Если используется солнечный коллектор, то в какой-то момент его мощности хватает для нагрева необходимого количества воды, а в следующий момент он простаивает или его выработка значительно снижена.

Поэтому чаще всего солнечные коллекторы, как правило, интегрируются в систему отопления с котлами на традиционных источниках энергии. С их интеграцией проблем не возникает, поскольку коллекторные системы могут быть легко установлены на здании. Пока ещё гелиотехнологии недостаточно развиты для того, чтобы эффективно работать без обычных электрических или газовых котлов.

Интересные факты

Вот несколько интересных фактов о солнечных коллекторах:

1. Принцип работы: Солнечные коллекторы работают на основе преобразования солнечной энергии в тепловую. Они используют специальные материалы, которые поглощают солнечное излучение и преобразуют его в тепло. Это тепло затем передается в теплоноситель (обычно воду или антифриз), который циркулирует по системе, обеспечивая нагрев воды для бытовых нужд или отопления.

2. Виды солнечных коллекторов: Существует несколько типов солнечных коллекторов, наиболее распространенные из которых — плоские и вакуумные. Плоские коллекторы имеют простую конструкцию и обычно дешевле, но менее эффективны в холодную погоду. Вакуумные коллекторы, в свою очередь, имеют более сложную конструкцию и обеспечивают более высокую эффективность даже при низких температурах, благодаря вакуумной изоляции, которая минимизирует теплопотери.

3. Экологические и экономические преимущества: Использование солнечных коллекторов позволяет значительно сократить расходы на отопление и горячее водоснабжение, а также уменьшить углеродный след. В некоторых странах существуют государственные программы и субсидии для установки солнечных систем, что делает их более доступными для населения и способствует переходу на возобновляемые источники энергии.

https://youtube.com/watch?v=wAg48A1SD54

Виды

Рассмотрим ключевые элементы солнечных коллекторов.

Воздушные

Как понятно из названия, теплоносителем в таких коллекторах является воздух. Такие конструкции очень просты, надёжны и обходятся недорого. Очень часто их делают своими руками без особых проблем. Абсорбер в таких коллекторах представляет собой батарею вертикальных трубок (каналов), которые выкрашены в чёрный матовый цвет. В основе функционирования такой системы лежит прогон воздуха по этим трубам для его нагрева.

Среди плюсов воздушного коллектора можно отметить:

• Простота и высокая надёжность;
• Простой монтаж, дешевизна;
• Расход электричества минимален (на вентилятор) или его нет (когда воздух идёт самотёком).

Конструкция этой системы обычно делается из алюминиевых трубок с тонкой стенкой. Часто в сети можно встретить примеры, где работает солнечный коллектор из пивных банок. При этом поверхность этих банок окрашена в чёрный матовый цвет. В этой батарее есть воздуховоды для подачи холодного и отвода нагретого воздуха. В холодном подводе ставится вентилятор с, так называемым, нулевым сопротивлением. При необходимости он отключается, и воздух идёт самотёком. А этот вентилятор должен создавать для него как можно меньшее сопротивление. Воздухозаборник позволяет изменять количество воздуха, который забирается из помещения, а также извне.

По производительности и эффективности воздушные коллекторы несколько уступают плоским жидкостным установкам. Они могут хорошо нагреть помещение, только при максимальной освещённости солнечным светом. Мощность таких систем регулируется в зависимости от числа труб в абсорбере. Очень часто подобные установки применяют в системах отопления и сушки хозяйственных, складских помещений, хранятся овощи и фрукты.

https://youtube.com/watch?v=GVVse9ijgco

Жидкостные

В данной группе мы обсудим коллекторные установки, использующие жидкий теплоноситель.

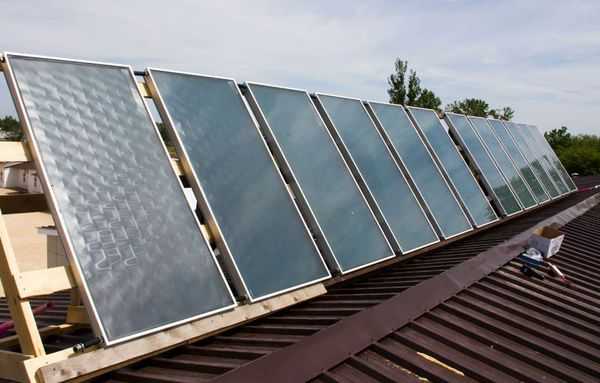

Плоские

Плоский солнечный коллектор имеет в своём составе абсорбер, корпус и теплоизоляцией и прозрачным покрытием с одной стороны. В роли прозрачного покрытия может использоваться стекло, поликарбонат. В самодельных установках иногда можно встретить прозрачный пластик или полиэтилен. Лучше всего использовать стекло, которое хорошо пропускает коротковолновые солнечные лучи. Кроме того, у обычного прозрачного стекла без напыления небольшое отражение лучей от поверхности.

Помимо пропускания света, прозрачное стекло или другой материал должны защищать абсорбер от воздействия окружающей среды.

При фабричном производстве корпусов используется алюминий или оцинкованная сталь. В последнее время встречаются установки, в которых корпус выполнен из синтетических материалов.

Теплоизоляция корпуса делается внутри с оборотной стороны и по бокам. Это позволяет значительно понизить потери тепла. В качестве изоляционного материала может быть использован полиуретан или минеральная вата. А также часто используют стекловолокно, стеклопластик, стекловату прочие подобные материалы.

Плоские коллекторные установки привлекают отличным соотношением цены и производительности. Стоит также отметить различные способы их монтажа. Они ставятся на крыше, на стене здания. Могут быть и отдельно стоящие установки. Чтобы снизить потери от конвекции в корпусе коллектора, производители использует разные методы. Один из таких методов предполагает откачку воздуха в помещение.

Вакуумные

Плоские коллекторы отличаются доступной ценой, простотой в использовании и надежностью, однако их эффективность проявляется только в солнечные дни. Зимой такие устройства становятся практически бесполезными, а осенью и весной их производительность значительно снижается. Если вы планируете использовать коллектор в северных регионах в любое время года, вам стоит рассмотреть покупку вакуумного устройства.

Вакуумные коллекторы, также известные как трубчатые, демонстрируют высокую эффективность. Основным элементом системы являются вакуумные трубки, работающие по принципу тепловой трубки, известной из физики. Эта конструкция обладает отличной теплопроводностью: тепло, собранное на одном конце трубки, передается на противоположный.

Каждый элемент такого коллектора представляет собой прочную стеклянную колбу с зеркальным напылением внутри. Благодаря одностороннему зеркалу солнечные лучи проникают внутрь колбы, но не могут выйти обратно. Это позволяет медной тепловой трубке поглощать максимальное количество солнечной энергии. Чтобы минимизировать потери тепла в окружающую среду, трубка помещена в другую трубку, между которыми создан вакуум. Тепловая энергия, полученная от солнца, передается медной трубкой теплоносителю (например, тосолу или маслу), который затем передает тепло воде в внешнем контуре.

Это называется схемой косвенного нагрева.

Также тепловая трубка может непосредственно передавать тепло воде, циркулирующей в системе, что называется схемой прямого нагрева.

Каковы преимущества вакуумных коллекторов?

• Они в три-четыре раза эффективнее, чем плоские модели;
• Работают даже в зимний период;
• Менее чувствительны к углу падения солнечного света. Даже при острых углах падения эти системы функционируют эффективно;
• Конструкция легкая и может быть установлена непосредственно на крыше без необходимости создания дополнительных несущих конструкций.

Важно отметить, что прочность стекла позволяет ему выдерживать удары градин диаметром до 2 сантиметров. Кроме того, оно способно выдерживать многократные циклы нагрева и охлаждения. Периодически необходимо очищать поверхность трубок, что можно сделать с помощью теплой воды, желательно в вечернее время. Многие интересуются, как рассчитать площадь солнечного коллектора для нагрева определенного объема воды. В среднем, коллектор площадью один квадратный метр может обеспечить около 60 литров воды температурой 60–70 градусов в сутки.

Однако эти данные могут значительно варьироваться в зависимости от производителей. Полезной функцией является возможность самостоятельной проверки вакуумных трубок. Их работоспособность можно оценить без специального оборудования: достаточно приложить ладонь к нижнему торцу трубки неработающей системы. Если место прикосновения долго остается холодным и не образуется налет, трубка функционирует нормально.

Вода из накопительного резервуара может подаваться как самотеком, так и с помощью небольшого насоса. В последнем случае резервуар заполняется значительно быстрее. Существуют довольно сложные системы, где солнечный коллектор соединяется с тепловым накопителем, системой отопления, горячего водоснабжения и электроникой для управления. Стоимость таких систем может достигать нескольких тысяч евро. Производители утверждают, что срок службы этих устройств составляет до 25–30 лет.

Цены и выбор

Конечная стоимость коллектора определяется используемыми материалами. Корпус может быть выполнен из стали или алюминия. Алюминиевый лучше и стоит дороже. Существуют также полимерные корпуса, которые имеют высокую прочность. На стоимость также сильно влияют материалы абсорбера и теплообменных трубок. Абсорберы делают алюминиевые и медные. Последние дороже, но использовать лучше их. Важное значение имеет поглощающее покрытие, и производители постоянно работают над его усовершенствованием. Сейчас можно встретить напыление из чёрного никеля. Покрытие также отражается на конечной стоимости продукта.

Коллекторные системы плоского типа стоит использовать только в регионах с высокой солнечной инсоляцией и непродолжительным зимним периодом. Эффективность таких систем в облачную погоду очень маленькая, а зимой в российском климате они неработоспособны. Так, что для работы зимой подойдут только вакуумные коллекторы. Их производительность ниже, но они имеют существенно меньшие потери тепла. Кроме того, они улавливают свет даже облачную погоду.

Из группы вакуумных трубчатых коллекторов наиболее эффективными являются те, что имеют перьевые трубки и тепловой канал в форме «U». Это наиболее дорогие модели. Но даже не это самое неприятное. Они непригодны для ремонта. При выходе из строя одной трубки, менять нужно всю панель. Несколько уступают по эффективности перьевые трубки с системой под названием Heat-pipe. Они тоже стоят дорого, но здесь можно заменить трубки по отдельности.

У покупателей самыми популярными являются вакуумные коллекторы с коаксиальными трубками системы Heat-pipe. Они пользуются спросом благодаря доступной цене и ремонтопригодности. В таких теплообменниках можно заменить как трубку, так и колбу. Но КПД у таких коллекторов несколько ниже, чем других вакуумных установок.

Преимущества и недостатки солнечных коллекторов

Солнечные коллекторы, как и любое другое оборудование, имеют свои преимущества и недостатки, которые необходимо учитывать при выборе и установке системы. Понимание этих аспектов поможет пользователям сделать осознанный выбор и оптимально использовать солнечную энергию.

Преимущества солнечных коллекторов

• Экологичность: Солнечные коллекторы используют возобновляемый источник энергии — солнечное излучение, что позволяет значительно сократить выбросы углекислого газа и других загрязняющих веществ в атмосферу.
• Снижение затрат на отопление: Установка солнечного коллектора может существенно снизить расходы на отопление и горячее водоснабжение, особенно в регионах с высоким уровнем солнечной активности.
• Независимость от энергоснабжения: Солнечные коллекторы позволяют пользователям стать менее зависимыми от традиционных источников энергии, таких как газ или электричество, что особенно актуально в удаленных или сельских районах.
• Долговечность: Современные солнечные коллекторы имеют длительный срок службы, часто превышающий 20 лет, что делает их выгодным вложением.
• Низкие эксплуатационные расходы: После установки солнечные коллекторы требуют минимального обслуживания, что снижает общие затраты на их эксплуатацию.

Недостатки солнечных коллекторов

• Высокие первоначальные затраты: Стоимость установки солнечных коллекторов может быть значительной, что может стать преградой для многих пользователей, несмотря на потенциальные долгосрочные экономические выгоды.
• Зависимость от погодных условий: Эффективность солнечных коллекторов напрямую зависит от солнечной активности. В регионах с частыми облачными днями или в зимний период их эффективность может снижаться.
• Необходимость в пространстве: Для установки солнечных коллекторов требуется достаточно места, что может быть проблемой для владельцев небольших участков или квартир.
• Требования к установке: Установка солнечных коллекторов требует профессионального подхода и может потребовать дополнительных затрат на монтаж и настройку системы.
• Эстетические аспекты: Некоторые пользователи могут считать солнечные коллекторы неэстетичными и не вписывающимися в общий дизайн здания или участка.

Таким образом, при выборе солнечного коллектора важно учитывать как его преимущества, так и недостатки. Это поможет пользователям принять обоснованное решение и максимально эффективно использовать солнечную энергию для своих нужд.

Вопрос-ответ

Как работает солнечный коллектор?

Солнечный коллектор работает на основе преобразования солнечной энергии в тепловую. Он состоит из поглотителя, который нагревается под воздействием солнечных лучей, и теплоносителя, который циркулирует через коллектор, забирая тепло и передавая его в систему отопления или горячего водоснабжения.

Какие существуют виды солнечных коллекторов?

Существует несколько основных видов солнечных коллекторов: плоские, вакуумные и концентраторы. Плоские коллекторы имеют простую конструкцию и подходят для большинства климатических условий. Вакуумные коллекторы более эффективны в холодную погоду благодаря изоляции, а концентраторы используют линзы или зеркала для фокусировки солнечных лучей и достижения высокой температуры.

Каковы основные преимущества использования солнечных коллекторов?

Основные преимущества солнечных коллекторов включают снижение затрат на отопление и горячее водоснабжение, уменьшение углеродного следа и зависимость от ископаемых источников энергии. Кроме того, они требуют минимального обслуживания и могут быть установлены как в частных домах, так и в коммерческих зданиях.

Советы

СОВЕТ №1

Перед покупкой солнечного коллектора, тщательно изучите его характеристики и эффективность. Обратите внимание на коэффициент полезного действия (КПД) и тип коллектора (плоский или вакуумный), так как это напрямую влияет на производительность и стоимость системы.

СОВЕТ №2

Учитывайте климатические условия вашего региона. В некоторых местах вакуумные коллекторы могут быть более эффективными, в то время как в других плоские коллекторы могут справляться не хуже. Исследуйте, какой тип коллектора лучше всего подходит для вашего климата.

СОВЕТ №3

При установке солнечного коллектора, выбирайте место с максимальным солнечным освещением в течение дня. Избегайте затененных участков, так как это может значительно снизить эффективность работы системы.

СОВЕТ №4

Регулярно проводите техническое обслуживание вашего солнечного коллектора. Чистка поверхности и проверка системы на наличие утечек помогут поддерживать высокую эффективность и продлить срок службы оборудования.
