Неисправность вентилятора печки — серьезная проблема для автовладельцев, особенно зимой, когда комфорт в салоне зависит от отопительной системы. В статье рассмотрим основные причины, по которым вентилятор может не включаться, а также принцип работы отопителя и схему его включения. Эти знания помогут выявить неисправность и сэкономить время и деньги на диагностику и ремонт.
Диагностический инструмент
Проверить питание на разъем вентилятора печки можно с помощью контрольной лампы. Для глубокой диагностики и выявления сложных неисправностей понадобится мультиметр. Если вы умеете им пользоваться, сможете проверить напряжение на выводах разъемов и измерить сопротивление, что поможет выявить обрыв проводки или неисправность резистора. Режим измерения сопротивления также поможет обнаружить короткое замыкание.
Для проверки ШИМ-контроллеров в системах с электронным управлением скоростью вентилятора потребуется осциллограф. Однако его покупка для ремонта печки может быть нецелесообразной. Если методы диагностики, описанные ниже и показанные на видео, не помогут выявить причину неисправности, рекомендуется обратиться к квалифицированному электрику.
Эксперты в области автомобильной диагностики подчеркивают, что поиск неисправности вентилятора печки требует системного подхода. Первым шагом является проверка предохранителей и реле, так как они часто становятся причиной неисправностей. Далее следует осмотреть проводку на наличие повреждений или коррозии, которые могут препятствовать нормальному функционированию устройства.
Также важно обратить внимание на сам вентилятор: его может блокировать мусор или поврежденные лопасти. Если вентилятор не работает на всех скоростях, возможно, проблема кроется в регуляторе скорости. В случае, если все вышеперечисленные проверки не выявили неисправностей, рекомендуется обратиться к профессионалам, так как проблема может быть связана с более сложными элементами системы отопления и вентиляции.
Вентилятор не включается
Основные причины:
- Износ щеток. Поскольку вентилятор печки является обычным двигателем постоянного тока, его главная проблема – истирание щеток, использующихся для подвода напряжения к коллектору. Когда медно-графитовые щетки истираются настолько, что прижимающего усилия пружины уже недостаточно для хорошего контакта, вентилятор работает с переменной частой. К примеру, может включиться после удара по приборной панели либо проезда выбоины на дороге.
- Неисправности в электрической цепи управления. Возможно, причина в отпаявшемся контакте, так как во время работы определенные детали электрической цепи могут сильно нагреваться.
- Окисление контактов, обрыв проводов.
- Перегорание предохранителя (рекомендуем почитать, как правильно заменить предохранитель). Если после замены предохранитель перегорает вновь и вновь, необходимо искать участок цепи, на котором происходит короткое замыкание.
| Симптом | Возможная причина | Способ проверки/устранения |
|---|---|---|
| Вентилятор печки не работает совсем | Предохранитель перегорел | Проверить предохранитель, заменить при необходимости |
| Вентилятор печки работает только на максимальной скорости | Резистор печки неисправен | Проверить резистор печки, заменить при необходимости |
| Вентилятор печки работает неравномерно, с перебоями | Проблемы с проводкой, моторчиком вентилятора | Проверить проводку на наличие обрывов и повреждений, проверить моторчик вентилятора на работоспособность |
| Вентилятор печки издает шум | Подшипники моторчика изношены | Заменить моторчик вентилятора |
| Вентилятор печки работает слабо | Засор воздуховодов | Очистить воздуховоды |
| Вентилятор печки не включается на некоторых скоростях | Неисправность переключателя скоростей | Проверить переключатель скоростей, заменить при необходимости |
| Слабый поток воздуха при работающем вентиляторе | Засор фильтра салона | Заменить фильтр салона |
| Нет воздуха вообще | Заслонка печки заклинила | Проверить и отрегулировать заслонку печки |
Интересные факты
Вот несколько интересных фактов о поиске неисправности вентилятора печки:
-
Многофункциональность вентилятора: Вентилятор печки не только отвечает за обогрев салона автомобиля, но и играет важную роль в системе вентиляции. Если он не работает, это может привести не только к дискомфорту, но и к запотеванию стекол, что снижает видимость и безопасность на дороге.
-
Диагностика с помощью мультиметра: Один из самых эффективных способов диагностики неисправности вентилятора печки — использование мультиметра. С его помощью можно проверить наличие напряжения на моторе вентилятора, что позволяет быстро определить, является ли проблема электрической или механической.
-
Частые причины поломок: Наиболее распространенные причины неисправности вентилятора печки включают перегрев, износ щеток электродвигателя и засорение вентиляционных каналов. Регулярное обслуживание и очистка системы вентиляции могут значительно продлить срок службы вентилятора и предотвратить его поломку.
Диагностика неисправности вентилятора печки своими руками
Если предохранитель исправен, проверьте работу вентилятора, получив доступ к его разъему питания. Электродвигатель обогревателя может находиться в салоне под приборной панелью или в подкапотном пространстве за моторным щитом. Местоположение вентилятора и способы доступа к нему указаны в руководстве по эксплуатации вашего автомобиля, где также представлена схема подключения.

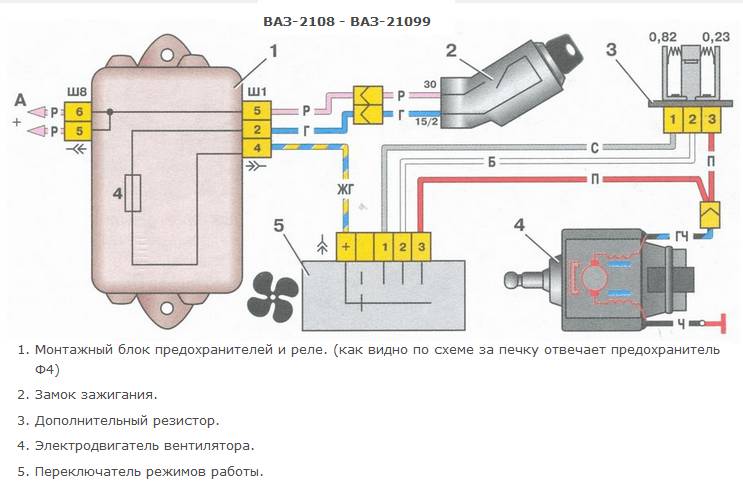

Изучите схему, чтобы определить, на каком контакте разъема, соединяющегося с электродвигателем, должен появляться «+» при включении первой скорости вентилятора. Подключите один контакт контрольной лампы к этому пину, а второй — к «массе». Затем включите зажигание и поверните переключатель вентилятора в любое положение. Если лампочка загорится, это указывает на неисправность электродвигателя. Если питание на разъем не поступает, ищите обрыв в проводке к выключателю отопителя.
https://youtube.com/watch?v=kyQV-1cA9Sw
Читайте также:

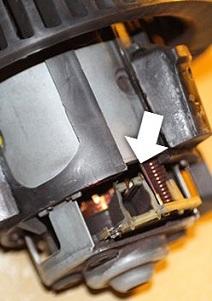

Замена щеток
Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.
Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.
Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.
Работает только последняя скорость либо отсутствует одна из скоростей
Проблема с дополнительным резистором. Режим максимальной скорости вращения предполагает прямое соединение, что подтверждает работоспособность цепи управления и электродвигателя. Система с дополнительным резистором применяется на большинстве автомобилей. Скорость вращения электродвигателя отопителя также можно регулировать с помощью ШИМ-сигнала.
Проверка резистора
Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто. Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть. Также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей. На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать, — избавляться от термопредохранителя!
Не работает автоматическое управление отопителем
Причины проблемы могут быть в контактах электрической цепи управления, датчике температуры воздуха в салоне, датчике положения воздушной заслонки или в электронном блоке системы автоматического управления отоплением (САУ).
Проверка электропроводки и соединений
При диагностике неисправности вентилятора печки одним из первых шагов является проверка электропроводки и соединений. Это необходимо для выявления возможных проблем, которые могут препятствовать нормальной работе устройства. Важно помнить, что даже незначительные повреждения проводки могут привести к сбоям в работе вентилятора.
Первым делом следует визуально осмотреть проводку, идущую к вентилятору. Обратите внимание на наличие видимых повреждений, таких как трещины, обрывы или коррозия. Если проводка повреждена, необходимо заменить её на новую, чтобы избежать короткого замыкания или других электрических проблем.
-
Читайте также:
Далее, стоит проверить соединения. Убедитесь, что все разъемы надежно закреплены и не имеют окисления. Окисление может привести к плохому контакту, что, в свою очередь, может вызывать перебои в работе вентилятора. Если вы обнаружите окисление, аккуратно очистите контакты с помощью специального средства для удаления окислов или мелкой наждачной бумаги.
Следующим шагом является использование мультиметра для проверки целостности проводов. Установите мультиметр в режим измерения сопротивления и проверьте каждый провод на наличие обрыва. Если сопротивление равно бесконечности, это означает, что провод поврежден и требует замены.
Также важно проверить предохранители, отвечающие за работу вентилятора. Если предохранитель перегорел, это может быть признаком короткого замыкания в системе. Замените предохранитель на новый и повторно проверьте работу вентилятора.
Не забудьте проверить переключатели и реле, которые могут влиять на работу вентилятора. Если переключатель не срабатывает, это может быть причиной того, что вентилятор не включается. В этом случае необходимо заменить неисправный элемент.
В заключение, проверка электропроводки и соединений является важным этапом в диагностике неисправности вентилятора печки. Тщательное обследование проводов, соединений и компонентов системы поможет выявить и устранить проблему, обеспечивая тем самым надежную работу вентилятора и комфорт в салоне автомобиля.
Вопрос-ответ
Каковы причины неисправности вентилятора печки?
Если вентилятор печки не работает и сгорел полностью, не будет работать переключатель. Также возможно, что элемент просто сильно засорен или есть поврежденная проводка, и по этой причине воздух не выдувается. Для починки нужно прочистить вентилятор или заменить его. Неисправности датчика температуры.
Почему вентиляторы печки перестают работать?
Обычно это происходит, когда вентилятор подвергается чрезмерному воздействию тепла, особенно если он расположен слишком близко к самой горячей части печи, которой обычно является дымоходная труба.
Советы
СОВЕТ №1
Проверьте предохранители. Первым делом стоит убедиться, что предохранитель вентилятора печки не перегорел. Найдите блок предохранителей в вашем автомобиле и проверьте соответствующий предохранитель на целостность. Если он сгорел, замените его на новый и проверьте работу вентилятора.
СОВЕТ №2
Осмотрите проводку и разъемы. Часто причиной неисправности вентилятора могут быть поврежденные провода или плохие соединения. Проверьте все электрические соединения, убедитесь, что разъемы надежно закреплены и нет видимых повреждений проводки.
-
Читайте также:
СОВЕТ №3
Проверьте мотор вентилятора. Если предохранитель и проводка в порядке, возможно, проблема в самом моторе вентилятора. Попробуйте подключить его напрямую к источнику питания, чтобы проверить его работоспособность. Если мотор не запускается, его, скорее всего, нужно заменить.
СОВЕТ №4
Обратитесь к специалисту. Если вы не смогли самостоятельно выявить причину неисправности, не стесняйтесь обратиться к профессиональному механику. Они обладают необходимыми инструментами и опытом для диагностики и ремонта системы вентиляции вашего автомобиля.
