Подключение и монтаж камеры заднего вида

Установка камеры заднего вида своими руками улучшает безопасность при парковке и упрощает маневрирование задним ходом. В статье рассмотрим, как подключить и смонтировать камеру заднего вида, включая зеркало с встроенной камерой. Вы узнаете, какие инструменты и материалы понадобятся, а также получите пошаговые инструкции для быстрой и качественной установки, что сделает поездки более комфортными и безопасными.

Варианты установки

Существует несколько вариантов установки камеры заднего вида на автомобиль:

1. Отдельная камера, подключаемая к оригинальной мультимедийной системе или к отдельному экрану.
2. Комплект с камерой и зеркалом заднего вида, на которое выводится изображение при включении заднего хода. Это может быть как отдельное зеркало, так и накладная панель, устанавливаемая поверх штатного отражателя.

Эксперты в области автомобильной электроники отмечают, что правильное подключение и монтаж камеры заднего вида играют ключевую роль в обеспечении безопасности на дороге. Они подчеркивают, что перед установкой необходимо тщательно изучить инструкцию и выбрать подходящее место для крепления камеры, чтобы обеспечить максимальный угол обзора. Также важно правильно подключить кабели, чтобы избежать проблем с питанием и передачей изображения. Специалисты рекомендуют использовать качественные материалы и инструменты, чтобы гарантировать долговечность и надежность системы. Кроме того, правильная калибровка камеры после установки поможет избежать искажений изображения и улучшит общую функциональность устройства.

Как Подключить Камеру Заднего Вида к Отдельному Монитору

Монтаж

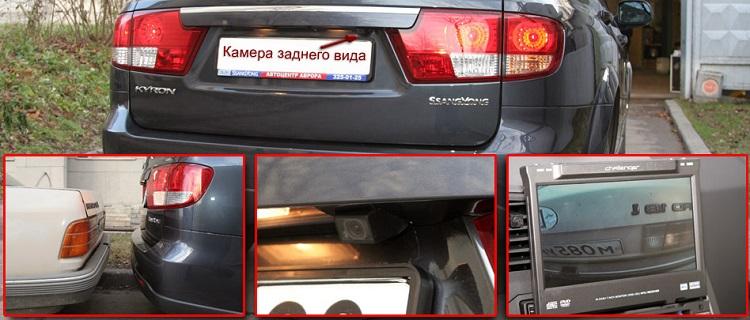

Вам предстоит решить, куда именно будет вмонтирована камера. Способы установки:

1. В плафон штатного освещения номерного знака. Многие производители изготавливают переходные стекла, которые позволяют установить камеру и сохранить подсветку номера. Если на вашей модели авто в определенных комплектациях штатно устанавливается помощник для парковки, то вам всего лишь необходимо приобрести такую крышку фонаря. При этом подобрать устройство можно даже среди универсальных аксессуаров.
2. В ручку открытия багажника, которая часто выполнена единым корпусом с пластиковым молдингом над номерным знаком. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами.
3. Прикрепить к рамке номерного знака.
4. Вмонтировать в бампер. На некоторых авто для установки даже не нужно снимать бампер. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Вам всего лишь необходимо проделать отверстие в бампере. Для пущей надежности с внутренней стороны корпус необходимо посадить на кузовной герметик либо герметизировать клеевым пистолетом. Провода в салон авто можно проложить через вентиляционные отверстия, расположенные в багажном отделении.

Интересные факты

Вот несколько интересных фактов о подключении и монтаже камеры заднего вида:

1. Безопасность и удобство: Камеры заднего вида значительно снижают риск аварий при парковке и маневрировании. Исследования показывают, что автомобили, оснащенные такими камерами, уменьшают количество столкновений на 30-40%, особенно с пешеходами и детьми, находящимися позади автомобиля.

2. Технология “помощи при парковке”: Современные камеры заднего вида часто интегрированы с системами помощи при парковке, которые могут не только показывать изображение с камеры, но и предоставлять звуковые сигналы о приближении к препятствиям. Некоторые модели даже используют алгоритмы для автоматического распознавания объектов и предупреждения водителя о потенциальных опасностях.

3. Установка и совместимость: Многие камеры заднего вида могут быть установлены на автомобили, не имеющие заводской комплектации с этой функцией. Существуют универсальные модели, которые можно подключить к любому автомобилю, а также специальные комплекты, которые включают в себя все необходимые компоненты для монтажа и подключения к мультимедийной системе автомобиля.

Дополнительное оборудование

Одной из основных проблем является загрязнение объектива грязью и наледью. У стандартных систем есть функция омывателя камеры. Если вы устанавливаете аксессуар в крышку багажника автомобиля с омывателем заднего стекла, организовать очистку будет просто. Потребуется тройник для подключения к магистрали омывателя перед форсункой заднего стекла. В качестве распылителя подойдет компактная форсунка от любого автомобиля. Для небольшого объектива камеры не нужна веерная форсунка.

Полезной функцией является подсветка камеры, интегрированная в корпус некоторых моделей. Однако чаще она приносит больше вреда, чем пользы, так как может засвечивать объектив, ухудшая качество изображения ночью. Проблема с засветкой возникает, если камера установлена рядом с подсветкой номерного знака. В этом случае поможет замена ламп накаливания на светодиоды. Если это не решит проблему, потребуется изготовить защитный экран.

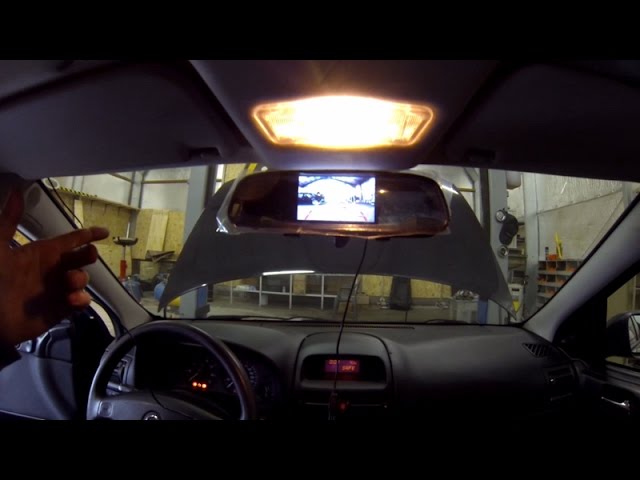

КАК УСТАНОВИТЬ КАМЕРУ ЗАДНЕГО ХОДА С ЭКРАНОМ В ЗЕРКАЛЕ? Подробный видео-отчет.

Электронная составляющая

Внимательно отнеситесь к прокладыванию проводов. Места соединений должны быть качественно заизолированы. Чтобы провода не болтались и не перетирались, обмотайте их тряпчатой изолентой, по возможности закрепите стяжками к штатным жгутам проводов либо зафиксируйте, используя технические отверстия кузовных элементов. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка.

Установка камеры заднего вида своими руками не вызовет трудностей даже у начинающего автолюбителя, но вот к подключению нужно подойти куда более основательно. Рассматривать камеры заднего вида, которые идут в комплекте вместе со специальным зеркалом, не имеет смысла. Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству.

Для нормального функционирования системы используется:

1. Двухжильный провод для питания камеры.
2. Двухжильный провод видеосвязи. Для передачи видео на монитор используются провода с RCA разъемами (известные всем «тюльпаны»). Жилы не экранированные, поэтому при необходимости могут быть удлинены либо разрезаны для протягивания в труднодоступных местах. В некоторых вариантах для корректной работы системы из разъема RCA будет выходить дополнительный провод возбуждения.

Провод возбуждения активирует экран магнитолы «плюсовым» током, заставляя систему автоматически переходить в режим трансляции изображения с камеры. Провод возбуждения обязателен не для всех мультимедийных систем, в некоторых устройствах автоматический переход на камеру заднего вида осуществляется по каналу видеосвязи. Если подобная функция магнитолой не предусмотрена либо устройство подключено некорректно, то сменять изображение на экране придется вручную нажатием специальной кнопки.

Способы подключения

Связать камеру заднего вида с монитором в автомобиле можно через беспроводное соединение с использованием специального модуля. Питание модуля подключается к лампе заднего хода, откуда идет питание к камере. Второй модуль подключается к источнику питания монитора. Однако этот способ может подвержен помехам, что ухудшает качество изображения, и не подходит для магнитол, требующих провод возбуждения.

Теперь рассмотрим традиционный способ подключения. Суть заключается в подключении питания камеры к фонарю заднего хода, который активируется при включении задней передачи. Разъем типа «тюльпан» подключается к штатному выходу магнитолы или экрана для видеосигнала. Провод возбуждения соединяется с выходом магнитолы, обозначаемым как «Reverse». Чтобы узнать, нужен ли провод возбуждения для вашей мультимедийной системы, обратитесь к технической документации магнитолы. Установка и подключение своими руками для большинства автомобилей на этом завершаются.

Система контроля неисправности лампа

Что делать, если вы установили камеру заднего вида на свой автомобиль, а она работает, только когда автомобиль заглушен? Во многих современных автомобилях, обычно имеющих немецкие корни, установлена система контроля исправности лампа. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля. Поскольку лампы имеют инерционность, пульсации тока не влияют на их работу. Но вот камера заднего хода при таких помехах будет работать некорректно.

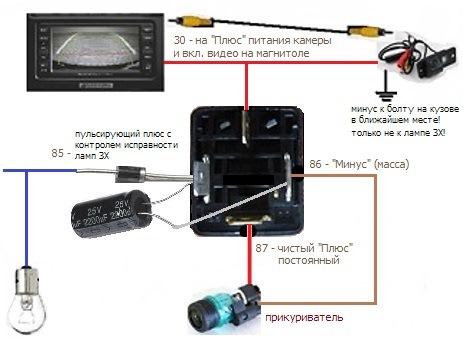

Для предотвращения такого эффекта камеру к фонарю заднего хода необходимо подключить через реле с питанием от прикуривателя (там ток уже будет постоянным). При этом «+» от ламп ЗХ на обмотку реле необходимо подать только после выпрямления диодом и сглаживания пульсаций конденсатором. «Минус» для питания камеры необходимо взять как можно дальше после «массы» фонарей ЗХ.

Предлагаем посмотреть видео с подробным описанием способа устранения помех, чтобы гарантированно не иметь проблем с картинкой на своем авто.

Как подключить камеру заднего вида и другое дополнительное оборудование в автомобиле

Настройка и калибровка камеры

После установки камеры заднего вида крайне важно правильно настроить и откалибровать устройство для обеспечения его эффективной работы. Этот процесс включает в себя несколько ключевых этапов, которые помогут вам получить наилучшие результаты при использовании камеры.

1. Проверка подключения

Перед началом настройки убедитесь, что камера правильно подключена к источнику питания и монитору. Проверьте все соединения на наличие повреждений и убедитесь, что кабели надежно закреплены. Если камера не включается, проверьте предохранители и напряжение на выходе.

2. Выбор места установки

Камера должна быть установлена на уровне номерного знака или чуть выше, чтобы обеспечить максимальный угол обзора. Убедитесь, что она не закрыта другими элементами автомобиля, такими как багажник или задние стойки. Если камера имеет возможность регулировки угла наклона, настройте ее так, чтобы минимизировать слепые зоны.

3. Настройка угла обзора

После установки камеры необходимо настроить угол обзора. Для этого включите задний ход и посмотрите на изображение на мониторе. Убедитесь, что камера захватывает достаточную область позади автомобиля. Если изображение слишком высоко или низко, отрегулируйте угол наклона камеры. Некоторые модели камер имеют встроенные функции коррекции, которые помогут вам в этом процессе.

4. Калибровка линий разметки

Многие камеры заднего вида оснащены линиями разметки, которые помогают водителю ориентироваться при парковке. Чтобы откалибровать эти линии, выполните следующие шаги:

• Паркуйтесь на ровной поверхности, оставив достаточно пространства за автомобилем.
• Включите задний ход и посмотрите на изображение на мониторе.
• Отрегулируйте линии разметки так, чтобы они соответствовали реальным границам вашего автомобиля и расстоянию до препятствий.

5. Проверка качества изображения

После настройки угла обзора и линий разметки проверьте качество изображения. Убедитесь, что картинка четкая и яркая. Если изображение слишком темное или размытое, проверьте настройки яркости и контрастности на мониторе. Некоторые камеры также имеют возможность регулировки цветопередачи, что может помочь улучшить качество изображения в различных условиях освещения.

6. Тестирование в различных условиях

После завершения настройки и калибровки рекомендуется протестировать камеру в различных условиях. Попробуйте использовать ее в дневное и ночное время, а также в условиях плохой видимости, чтобы убедиться, что она работает должным образом. Обратите внимание на возможные искажения изображения или проблемы с освещением.

Следуя этим шагам, вы сможете настроить и откалибровать камеру заднего вида, что значительно повысит безопасность и удобство при парковке и маневрировании на автомобиле.

Вопрос-ответ

Сколько стоит подключение камеры заднего вида?

Установка и настройка камеры заднего вида от 7000 руб. Монтаж выполняется с помощью видеокабеля или беспроводным способом.

Какой провод подключается к камере заднего вида?

P2 – Провод для подключения питания к камере заднего вида. Один конец подключается к камере, другой – к лампе заднего хода. V1 – Разъем видеосигнала камеры заднего вида.

К какому проводу мне подключить камеру заднего вида?

Существует два варианта подключения. Вы можете проложить 4-контактный удлинительный кабель для подключения к разъёму Phono/RCA + Power в передней части автомобиля, рядом со стереосистемой. Или же вы можете подключиться к задней части автомобиля, используя удлинительный кабель RCA/Phono и подключив питание от фонаря заднего хода.

Сколько стоит установка магнитолы с камерой заднего вида?

Установка магнитолы совместно с камерой заднего вида от 7000 р. Дооснащение камерой заднего вида, подключение и установка с протяжкой проводов от камеры до магнитолы от 3000 р. (в авто с увеличенной базой и коммерческих авто +1500 р.).

Советы

СОВЕТ №1

Перед началом монтажа камеры заднего вида внимательно изучите инструкцию к устройству. Убедитесь, что у вас есть все необходимые инструменты и материалы, такие как кабели, крепежные элементы и изолента. Это поможет избежать ненужных задержек и проблем в процессе установки.

СОВЕТ №2

Выберите правильное место для установки камеры. Оптимально, если она будет расположена на уровне номерного знака, чтобы обеспечить широкий угол обзора и минимальные слепые зоны. Убедитесь, что камера не будет закрыта другими элементами автомобиля, такими как багажник или задние стекла.

СОВЕТ №3

При подключении камеры заднего вида к системе автомобиля следуйте схемам подключения, указанным в инструкции. Если вы не уверены в своих навыках, лучше обратиться к профессионалам, чтобы избежать повреждения электроники автомобиля или неправильной работы камеры.

СОВЕТ №4

После установки камеры проверьте ее работу. Убедитесь, что изображение четкое, а угол обзора соответствует вашим ожиданиям. Не забудьте протестировать камеру в различных условиях освещения, чтобы убедиться в ее надежности и функциональности.
