Фонари заднего хода обеспечивают безопасность на дороге, улучшая видимость при движении задним ходом и предупреждая других участников о ваших намерениях. Если они не работают, это может привести к опасным ситуациям. В статье рассмотрим основные причины неисправности фонарей заднего хода и дадим советы по проверке выключателя и предохранителя на автомобилях ВАЗ. Умение самостоятельно диагностировать и устранять неисправности поможет избежать лишних затрат на автосервис и повысит уверенность за рулем.
Основные причины
Основные причины, по которым не работают фонари заднего хода:
-
Перегоревший предохранитель. Обе лампочки фонарей заднего хода защищены одним предохранителем, который может также охватывать другие цепи. Если не светят задние фонари и, например, не работает подсветка приборной панели, проверьте предохранитель. Информацию о том, какой предохранитель отвечает за цепь ламп, можно найти в руководстве по эксплуатации автомобиля или на внутренней стороне крышки блока предохранителей.
При замене предохранителя используйте аналогичный по номиналу. Предохранитель с более высоким номиналом может привести к возгоранию. Ознакомьтесь с правилами выбора предохранителей в статье «Классификация предохранителей для авто».
-
Неисправность концевого выключателя.
- Обрыв проводки. Например, повреждение контактов в разъемах или износ проводов.
- Окисление или коррозия. Эти проблемы могут возникать в местах соединения контактов, а также приводить к подгоранию контактов.
- Проблемы с «массой» фонарей. При неисправностях с общей «массой» могут не работать также стоп-сигналы и поворотники. Вероятность одновременного выхода из строя обеих ламп из-за проблем с контактами в фонарях мала, но плохая «масса» может вызвать отсутствие света только с одной стороны. В этом случае стоит проверить и саму лампу.
Эксперты в области автомобильной электроники утверждают, что фонари заднего хода не горят по нескольким причинам. Во-первых, это связано с особенностями конструкции автомобиля. Фонари заднего хода предназначены для освещения пространства позади автомобиля только в момент движения задним ходом, что делает их менее заметными в обычных условиях. Во-вторых, многие современные автомобили оснащены системами, которые автоматически отключают фонари, если они не используются, чтобы избежать излишнего потребления энергии. Кроме того, эксперты отмечают, что отсутствие горящих фонарей может быть связано с проблемами в электрической системе, такими как перегоревшие лампы или неисправные предохранители. Важно регулярно проверять состояние фонарей, чтобы обеспечить безопасность на дороге.
Место выключателя в схеме включения света

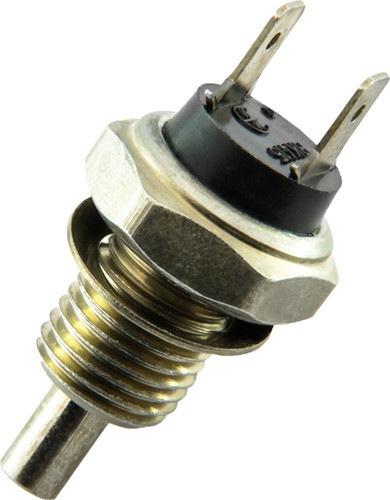

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.
На принципиальной схеме включения фонарей заднего хода мы можем увидеть, что на ВАЗ 1118 «Калина» ток от АКБ через замок зажигания (№2) подается к предохранителю F1. Проходя через плавкую ставку, защищающую цепь включения, «+» идет к концевику (№10). Контакты находятся в нормально разомкнутом состоянии и замыкаются только при включении реверсной передачи. Таким образом, ток начинает протекать к лампочкам. Второй контакт ламп соединен с «–» АКБ через общий контакт «массы» фонарей.
На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.
| Возможная причина неисправности фонарей заднего хода | Симптомы | Способы проверки и устранения |
|---|---|---|
| Перегоревшая лампочка | Фонарь заднего хода не горит, предохранитель целый. | Заменить лампочку. |
| Перегоревший предохранитель | Фонарь заднего хода не горит, другие электрические системы работают. | Проверить и заменить предохранитель. |
| Неисправность выключателя фонарей заднего хода | Фонарь заднего хода не горит при включении задней передачи. | Проверить выключатель на наличие повреждений или обрыва цепи. Заменить при необходимости. |
| Обрыв проводки | Фонарь заднего хода не горит, возможно повреждение проводов в жгуте. | Проверить проводку на наличие обрывов или повреждений. Заменить поврежденные участки проводки. |
| Неисправность реле фонарей заднего хода | Фонарь заднего хода не горит, другие электрические системы работают. | Проверить реле на работоспособность. Заменить при необходимости. |
| Неисправность в проводке от выключателя к фонарям | Фонарь заднего хода не горит, напряжение не доходит до фонаря. | Проверить напряжение на проводе идущем к фонарю. Прозвонить проводку. |
| Окисление контактов | Фонарь заднего хода горит слабо или мигает. | Очистить контакты. |
| Неисправность блока управления | Фонарь заднего хода не горит, другие системы могут работать некорректно. | Проверить блок управления на наличие ошибок. Заменить при необходимости. |
| Проблемы с массой | Фонарь заднего хода не горит, возможно плохой контакт массы. | Проверить соединение массы. |
Интересные факты
Вот несколько интересных фактов о фонарях заднего хода:
-
Функция безопасности: Фонари заднего хода не предназначены для освещения дороги, как передние фары. Их основная функция — сигнализировать другим участникам дорожного движения о том, что автомобиль движется задним ходом. Это помогает предотвратить аварии и обеспечивает безопасность как водителя, так и пешеходов.
-
Технические особенности: Фонари заднего хода обычно имеют меньшую яркость по сравнению с передними фарами, так как они не предназначены для освещения дороги. Вместо этого они используют специальные лампы, которые обеспечивают достаточную видимость для других водителей, но не создают ослепляющего эффекта.
-
Автоматическое включение: В современных автомобилях фонари заднего хода автоматически включаются при переключении трансмиссии в режим “Р” (реверс). Это делает их использование более удобным и безопасным, так как водителю не нужно дополнительно включать их вручную.
Как проверить «лягушку»
Как провести проверку:
- Отсоедините разъем выключателя фонарей.
- Включите зажигание.
- Соедините контакты разъема датчика, отвечающего за включение заднего хода, с помощью небольшого отрезка провода.
Если фонари заднего хода светятся, проблема в «лягушке». Некоторые водители разбирают выключатели и очищают контакты, после чего устройство может продолжать работать. Решение о целесообразности таких действий остается за вами. Учтите, что на многих автомобилях (включая модели ВАЗ) концевой выключатель расположен ниже уровня масла в трансмиссии. Рекомендуем заменить датчик включения. Чтобы минимизировать потерю масла, поднимите автомобиль с той стороны, где установлен концевик.
Читайте также:
На некоторых моделях фонари заднего хода могут не загораться из-за неполного включения концевика. Проблему можно решить, установив более тонкую шайбу под «лягушку». Для проверки исправности выключателя используйте мультиметр в режиме омметра: проверьте, замыкаются ли контакты при нажатии на кнопку.
Проверка цепи
Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, как пользоваться мультиметром:
- Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.
- Если питание приходит, проверьте датчик заднего хода.
- Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.
Чтобы найти распиновку разъемов, контактов фонарей, цвета проводов, обязательно изучите электросхему вашей модели и комплектации автомобиля.
Что делать, если лампы горят постоянно
Если на вашем автомобиле лампочки заднего хода постоянно светятся или загораются без активации передачи, возможные причины:
- короткое замыкание на «+» к датчику включения задней передачи или проводам лампочек от выключателя;
- провод, соединяющий разъем с фонарями, может замыкаться на «+» из-за перетирания в жгуте;
- датчик может застрять в замкнутом состоянии.
Проблемы с проводкой и соединениями
Одной из основных причин, по которой фонари заднего хода могут не работать, являются проблемы с проводкой и соединениями. В современных автомобилях электрическая система достаточно сложна, и любые неисправности в проводке могут привести к тому, что фонари заднего хода не будут функционировать должным образом.
Во-первых, стоит обратить внимание на состояние проводов. Со временем изоляция проводов может изнашиваться, что приводит к коротким замыканиям или обрывам. Это может произойти из-за воздействия влаги, коррозии или механических повреждений. Если проводка повреждена, электрический ток не сможет достичь фонарей, и они не будут гореть.
Во-вторых, соединения между проводами и фонарями также могут стать причиной неисправности. Если соединения ослаблены или окислены, это может привести к плохому контакту. В результате фонари заднего хода могут работать нерегулярно или вовсе не включаться. Для диагностики таких проблем необходимо проверить все соединения на наличие коррозии и надежность крепления.
Кроме того, стоит учитывать, что в некоторых автомобилях фонари заднего хода могут быть подключены через реле. Если реле вышло из строя, это также может стать причиной того, что фонари не загораются. Проверка реле и его замена при необходимости может решить проблему.
-
Читайте также:
Также стоит обратить внимание на предохранители. Если предохранитель, отвечающий за работу фонарей заднего хода, перегорел, это приведет к тому, что фонари не будут работать. Проверка и замена предохранителя — это простая, но важная процедура, которую стоит выполнить при возникновении проблем с освещением.
В заключение, проблемы с проводкой и соединениями — это одна из наиболее распространенных причин, по которым фонари заднего хода могут не работать. Регулярная проверка состояния проводов, соединений и компонентов электрической системы автомобиля поможет избежать подобных неисправностей и обеспечить безопасность на дороге.
Вопрос-ответ
Что может стать причиной неработающих фонарей заднего хода?
Одна из основных причин отказа ламп заднего хода является датчик, отвечающий за их включение. В народе его нередко называют “лягушка”. Находится он на левой стороне коробки передач, если смотреть по ходу автомобиля. Если у тебя есть смотровая яма, загони на неё свой ВАЗ, и ты его легко найдёшь.
Почему не работают задние фонари заднего хода?
Сначала проверьте чистоту и блеск патрона лампы и клемм проводов. Если есть следы коррозии, очистите их влажной или сухой бумагой, затем установите лампу на место и повторите проверку. Если лампа по-прежнему не загорается, возможно, перегорел предохранитель. Также следует подозревать перегорание предохранителя, если включены два фонаря заднего хода одновременно.
Какой предохранитель отвечает за фонари заднего хода?
За свет заднего хода отвечает предохранитель F8 (7,5 А) в монтажном блоке под капотом. Достаём его и проверяем – если перегорел, заменяем.
Как понять, что неисправен датчик заднего хода?
Способ №2: Включить зажигание. Снять с датчика штекер и замкнуть оба вывода штекера перемычкой в виде простой проволочки. Если фонари заднего хода загорелись, значит, проблема в датчике, то есть в цепи разрывов нет.
Советы
СОВЕТ №1
Проверьте предохранители. Часто причиной неработающих фонарей заднего хода являются перегоревшие предохранители. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы узнать, какой предохранитель отвечает за задние фонари, и замените его при необходимости.
СОВЕТ №2
Осмотрите лампочки. Если предохранители в порядке, следующим шагом будет проверка самих лампочек. Возможно, они перегорели или имеют плохой контакт. Замените лампочки на новые и убедитесь, что они правильно установлены.
СОВЕТ №3
Проверьте проводку и соединения. Если фонари все еще не работают, осмотрите проводку и соединения на наличие повреждений или коррозии. Иногда проблемы могут возникать из-за изношенных проводов или плохих контактов, которые нужно очистить или заменить.
-
Читайте также:
СОВЕТ №4
Обратитесь к специалисту. Если вы не можете самостоятельно определить причину неисправности, лучше обратиться к профессиональному механику. Он сможет провести диагностику и устранить проблему более эффективно.
