Особенности устройства и работы вариатора

В последние годы вариаторы (CVT) становятся популярными в автомобилестроении, предлагая водителям преимущества в управлении и экономии топлива. Однако многие автовладельцы не знают, как работает вариатор, его устройство и принципы действия. В этой статье мы рассмотрим особенности вариаторной коробки передач, сравним её с другими типами трансмиссий, такими как DSG и АКПП, и поможем понять их плюсы и минусы для осознанного выбора при покупке автомобиля.

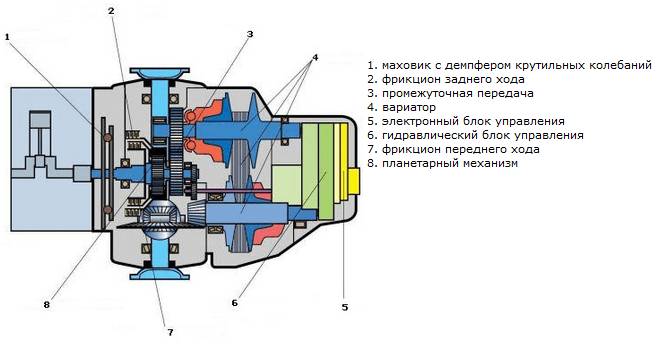

Устройство вариаторной коробки передач

Конструктивно вариатор включает:

• механизм сцепления для передачи крутящего момента и разъединения трансмиссии с двигателем;
• вариаторную передачу;
• планетарный редуктор с фрикционными элементами для заднего хода;
• электронную систему управления.

Среди вариаторных передач наиболее распространены клиноременные вариаторы. Они состоят из ремня, двух шкивов и механизмов, изменяющих диаметр шкивов в зоне работы ремня.

Ранее использовались резиновые ремни, но они оказались ненадежными. Современные устройства применяют гибкие металлические ремни или цепи. В клиноременном вариаторе крутящий момент передается за счет трения между боковой частью ремня и рабочей поверхностью шкивов. Цепь взаимодействует с конусной поверхностью шкивов через торцевые части.

Преимущества клиноцепного вариатора включают гибкость (меньший радиус изгиба) и сниженные механические потери на трение. Цепь работает за счет точечного контакта с конусами, создавая высокую механическую нагрузку в местах соприкосновения. Для повышения износостойкости конусы шкивов изготавливаются из высокопрочных стальных сплавов.

Эксперты отмечают, что вариатор представляет собой уникальную трансмиссию, обеспечивающую плавное изменение передаточного отношения без фиксированных ступеней. Основной особенностью устройства является использование конусных шкивов и ремня, что позволяет двигателю работать в оптимальном диапазоне оборотов. Это не только повышает топливную эффективность, но и улучшает динамику разгона. Специалисты подчеркивают, что вариаторы требуют особого ухода и регулярной диагностики, так как их работа зависит от состояния ремня и шкивов. Кроме того, они могут быть чувствительны к перегреву, что делает важным контроль за температурным режимом. В целом, вариаторы представляют собой современное решение для автомобилей, обеспечивая комфорт и экономию топлива.

Вся правда про вариаторы. Устройство, ресурс. На примере lineartronic Subaru | Техническая программа

Принцип работы

Почему вариаторные коробки передач называют бесступенчатыми? Лишь потому, что изменение передаточных чисел между выходным и ведущим шкивами происходит настолько плавно, что заметить отчетливую границу перехода невозможно.

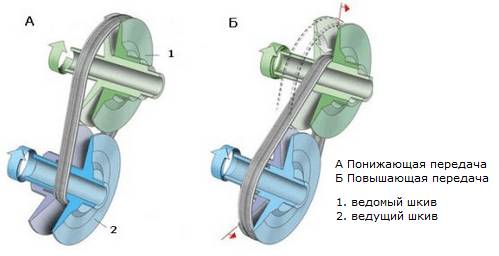

Чтобы добиться прямой передачи, при которой скорость вращение входного и выходного шкивов будет одинаковой, нам нужно уравнять диаметры обеих шкивов. Если мы увеличим диаметр ведомого шкива, а d ведущего оставим прежним, то получим понижающую передачу. Ведомый вал вращается медленней ведущего, за счет чего увеличивается крутящий момент. Именно в режиме понижающей передачи автомобиль с вариатором трогается с места. Для увеличения скорости движения машины происходит обратное изменение диаметров шкивов. Именно на этом и построен принцип работы вариатора (Continuously Variable Transmission).

Интересные факты

Вот несколько интересных фактов о вариаторах:

1. Бесступенчатая передача: Вариатор (CVT) обеспечивает бесступенчатую передачу, что позволяет двигателю работать в оптимальном диапазоне оборотов. Это означает, что автомобиль может плавно изменять передаточное отношение без резких переключений, что улучшает комфорт вождения и экономию топлива.

2. Использование в различных транспортных средствах: Вариаторы не ограничиваются только легковыми автомобилями. Они также широко используются в скутерах, мотоциклах, квадроциклах и даже в некоторых спортивных автомобилях. Это связано с их способностью обеспечивать высокую эффективность и плавность работы в различных условиях.

3. Технологические инновации: Современные вариаторы используют различные технологии, такие как цепные или ременные передачи, а также системы управления, которые позволяют адаптировать работу трансмиссии в зависимости от стиля вождения и дорожных условий. Некоторые производители даже разрабатывают вариаторы с электронным управлением, что позволяет улучшить отклик и производительность.

Механизм сцепления

В процессе совершенствования вариаторов производители использовали различные механизмы:

• автоматическое сцепление центробежного типа, распространенное на скутерах и мотоциклах;
• электронно управляемый электромагнитный механизм;
• многодисковую муфту, аналогичную блокировке рядов планетарной передачи в гидротрансформаторных автоматических коробках передач;
• многодисковое мокрое сцепление для блокировки дифференциалов и подключения полного привода, работающее по принципу «мокрого» сцепления на DSG;
• гидротрансформатор, конструкцию и принцип работы которого мы не будем подробно рассматривать.

Гидротрансформатор снижает нагрузку на вариатор при старте. Проскальзывание до блокировки трансформатора увеличивает срок службы конусов и уменьшает растяжение ремня или цепи. Это решение позволило автомобилям с вариаторами лучше справляться с сложными маршрутами.

Вариатор остается в безопасном режиме только до блокировки гидротрансформатора. Если блокировка происходит при 10 км/ч, буксовать в снегу или грязи без риска для вариатора можно лишь до этой скорости.

Задняя передача

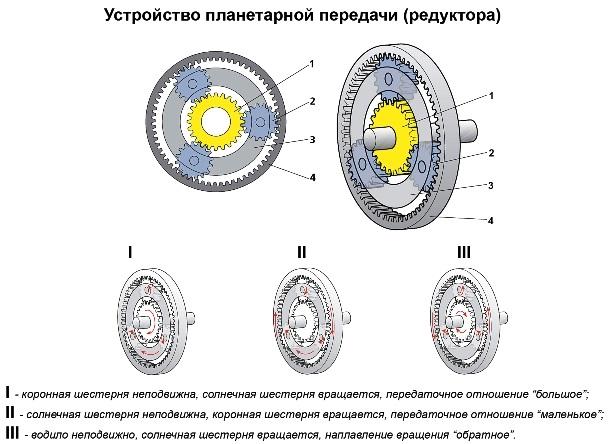

Ведущий и ведомый валы в вариаторе вращаются строго в направлении вращения коленчатого вала двигателя. Поэтому единственный рациональный способ реализации задней передачи – планетарный редуктор. Когда коренная и солнечная шестерни заблокированы, входной вал вращается в одном направлении с входным шкивом, который соединен с водилом.

Если заблокировать только коренную шестерню, водило, а вместе с ним и входной шкив, будет вращаться в обратную сторону. Для наглядного представления об устройстве и работе планетарного редуктора в вариаторе предлагаем посмотреть видео.

Система управления

Принцип работы вариатора в реверсной передаче основан на двух пакетах фрикционов. Один из них соединяет коренную и солнечную шестерни для движения вперед, а второй связывает корпус вариатора с коронной шестерней для задней передачи. Стальные и фрикционные диски сжимаются под давлением масла, подаваемого насосом и распределяемого через гидроблок (мехатроник).

Давление масла также смещает подвижную часть шкива, изменяя его диаметр. Для корректной работы трансмиссии CVT важно, чтобы изменения диаметров происходили синхронно. Поэтому разработчики акцентируют внимание на эффективности маслонасоса в вариаторных коробках передач.

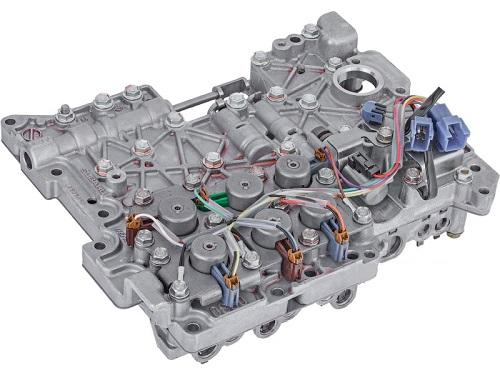

Перенаправление масла к нужным каналам осуществляется соленоидами, которые открываются или закрываются по команде электронного блока управления вариатором. ЭБУ использует данные с датчиков скорости, массового расхода воздуха (ДМРВ), положения дроссельной заслонки и температуры охлаждающей жидкости (ДТОЖ) для управления работой трансмиссии.

Чем хороша CVT

Плюсы CVT:

1. Отсутствие потерь в разгонной динамике на переключение передач. При интенсивном разгоне автомобиля с вариатором стрелка тахометра зависает на одном месте – в зоне максимальной мощности двигателя. Таким образом, разгон получается наиболее эффективным.
2. Снижение расхода топлива. Если вы движетесь с постоянной скоростью, умеренно разгоняетесь, вариатор подбором передаточного числа устанавливает минимальные обороты двигателя. Такая работа мотора не только позволяет увеличить акустический комфорт в салоне, но и снизить потребление горючего.
3. Снижение вредных выбросов в атмосферу.
4. Плавность движения. Благодаря линейной, а не ступенчатой смене передаточного отношения, автомобиль как при разгоне, так  на торможении сохраняет плавность хода.
5. Компактность. Небольшие размеры позволяют устанавливать вариаторы как на полноприводные авто, так и на переднеприводные машины.

Тестдрайв: Toyota Corolla, 1.8CVT, 2017my

Минусы CVT

К сожалению, вариаторы имеют недостатки. Первоначально CVT разрабатывались для малых автомобилей, хэтчбеков, среднеразмерных седанов и компактных кроссоверов. Клиноременные и клиноцепные вариаторы плохо реагируют на резкие изменения в режимах движения. Частые переходы от разгона к замедлению и пробуксовка колес могут повредить конусы и растянуть цепь или ремень. Задиры вызывают подергивания и ускоренный износ. Падение давления масла также может привести к сбоям в работе вариатора и сократить его срок службы, что вызывает проскальзывание фрикционных пакетов. В итоге масло теряет свои свойства, а гидроблок забивается взвесью от фрикционных накладок и пылью из жидкости ATF.

Как устроен ВАРИАТОР. Как он работает?

Стоит ли покупать или лучше выбрать авто с АКПП, DSG, МКПП

Нельзя достоверно сказать, что лучше: вариатор или коробка автомат. Ни одна бесступенчатая КПП не приблизиться к надежности архаичных АКПП гидротрансформаторного вида. Но ведь многие современные автоматы также не могут составить им конкуренцию в этом плане, а что уж говорить об особенностях работы и проблемах DSG, Power Shift.

Поэтому рекомендуем учитывать, что есть разные модели и виды вариаторов. Покупая автомобиль, обязательно изучайте отзывы владельцев, реальные плюсы и минусы конкретной модели коробки передач. Многие производители научились делать ресурсные вариаторы, которые при должном обслуживании способны без проблем пройти 150 и даже 200 тыс. км.

Чтобы избежать массовых неисправностей, вариаторы устанавливаются преимущественно на авто с маломощными двигателями. Но Audi, а в последнее время и Nissan, Subaru, агрегатируют коробками CVT довольно тяжелые и мощные автомобили. Что ни в коем случае не подталкивает к выбору поддержанной машины с вариатором. Также многое зависит от стиля езды водителя и подхода к обслуживанию. Многие игнорируют тот факт, что вариатору зимой жизненно необходим правильный прогрев. Также для продления срока служба необходимо периодически менять жидкость ATF, промывать радиатор охлаждения.

Обслуживание и ремонт вариатора

Вариатор, как один из типов трансмиссий, требует особого внимания в процессе эксплуатации. Правильное обслуживание и своевременный ремонт вариатора могут значительно продлить срок его службы и обеспечить надежную работу автомобиля. Важно понимать, что вариатор работает на основе системы ремней и шкивов, что делает его более чувствительным к условиям эксплуатации по сравнению с традиционными автоматическими трансмиссиями.

Первым шагом в обслуживании вариатора является регулярная проверка уровня и состояния трансмиссионной жидкости. Вариаторы используют специальные жидкости, которые обеспечивают необходимую смазку и охлаждение. Низкий уровень жидкости или ее загрязнение могут привести к перегреву и износу компонентов трансмиссии. Рекомендуется проверять уровень жидкости каждые 10-15 тысяч километров пробега и менять ее в соответствии с рекомендациями производителя, обычно каждые 30-60 тысяч километров.

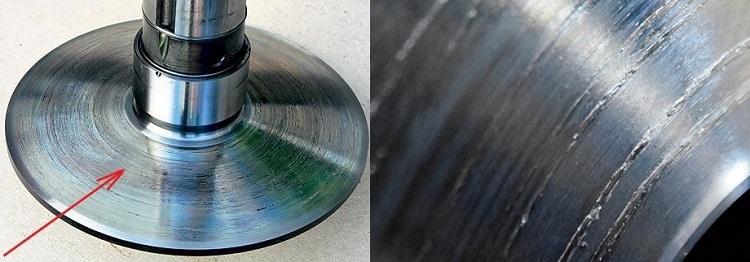

Кроме того, необходимо следить за состоянием ремней и шкивов вариатора. Эти компоненты подвержены износу и могут потребовать замены при появлении признаков повреждения, таких как трещины, износ или проседание. Важно также обращать внимание на посторонние звуки при работе трансмиссии, которые могут указывать на проблемы с этими элементами.

При возникновении проблем с вариатором, таких как проскальзывание, вибрации или затрудненное переключение передач, необходимо немедленно обратиться к специалистам для диагностики. Современные вариаторы оснащены электронными системами управления, которые могут выдавать коды ошибок, помогающие в выявлении неисправностей. Использование специализированного оборудования для диагностики позволяет точно определить причину проблемы и избежать ненужных затрат на ремонт.

Ремонт вариатора может включать в себя замену отдельных компонентов, таких как ремни, шкивы или насосы, а также полную переборку трансмиссии. Важно помнить, что самостоятельный ремонт без должной квалификации может привести к серьезным повреждениям, поэтому рекомендуется доверять эту работу профессионалам. При выборе сервиса стоит обращать внимание на опыт и репутацию специалистов, а также на наличие необходимого оборудования для работы с вариаторами.

В заключение, регулярное обслуживание и внимательное отношение к работе вариатора помогут избежать серьезных поломок и продлить срок службы трансмиссии. Соблюдение рекомендаций производителя и своевременное обращение к специалистам при возникновении проблем – залог надежной работы вашего автомобиля.

Вопрос-ответ

Как устроен вариатор?

Клиноременный вариатор состоит из двух шкивов, соединенных клиновидным ремнем. Шкив образуют два конических диска, которые могут сдвигаться или раздвигаться, обеспечивая, тем самым, изменение диаметра шкива. Для сближения конусов используется гидравлическое давление, центробежная сила, усилие пружин.

Как правильно работает вариатор?

Вариатор отличается от автомата плавностью работы – передач здесь нет, а крутящий момент передается через ремень, скользящий по конусам и меняющий соотношение их оборотов. Ресурс вариаторов сопоставим с ресурсом гидромеханических автоматов.

Чего боится коробка вариатора?

Езда на повышенных оборотах. Вариатор боится не только резких стартов, но и продолжительных ускорений. Длительная езда на большой скорости приводит к перегреву механических частей трансмиссии — и, как следствие, к их быстрому износу.

Как устроен ремень вариатора?

Ремень вариатора обычно представляет собой металлическую ленту с трапециевидными пластинами, которые обеспечивают надежный зацеп. Реже ремень состоит из пакета тросов определенного сечения. Конструкция ремня разработана таким образом, что зацеп происходит не одной поверхностью, а несколькими.

Советы

СОВЕТ №1

Изучите принцип работы вариатора. Понимание того, как именно работает этот тип трансмиссии, поможет вам лучше оценить его преимущества и недостатки. Вариатор использует систему шкивов и ремней для обеспечения плавного изменения передаточного отношения, что позволяет двигателю работать в оптимальном диапазоне оборотов.

СОВЕТ №2

Регулярно проверяйте уровень и состояние трансмиссионной жидкости. Вариаторы требуют специальной жидкости, которая обеспечивает их эффективную работу. Низкий уровень или загрязнение жидкости могут привести к повреждению трансмиссии и снижению ее производительности.

СОВЕТ №3

Обращайте внимание на звуки и поведение автомобиля. Если вы заметили необычные шумы или задержки при переключении, это может быть признаком проблем с вариатором. Не откладывайте диагностику, так как раннее выявление неисправностей может сэкономить вам деньги на ремонте.

СОВЕТ №4

Следите за рекомендациями производителя по обслуживанию. Каждый производитель может иметь свои особенности эксплуатации и обслуживания вариаторов. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы обеспечить долговечность и надежность трансмиссии.
