Особенности работы TSI моторов

В последние годы технологии двигателей внутреннего сгорания изменились, и ярким примером является TSI (Turbocharged Stratified Injection) — система, объединяющая прямой впрыск и турбонаддув. В статье рассмотрим принцип работы TSI моторов, их устройство и особенности эксплуатации. Это поможет читателям понять, как эти двигатели обеспечивают высокую эффективность и экономичность, а также их преимущества по сравнению с традиционными моторами. Знание работы TSI двигателей поможет владельцам автомобилей, механикам и автолюбителям принимать обоснованные решения при выборе и обслуживании транспортных средств.

Преимущества

Двигатели TSI имеют несколько ключевых преимуществ:

1. Формирование смеси. Электронный блок управления (ЭБУ) создает четыре типа смеси: бедная послойная с отработанными газами, бедная гомогенная без отработанных газов, гомогенная стехиометрическая с отработанными газами и гомогенная стехиометрическая без них. Выбор смеси зависит от объема воздуха, степени открытия дроссельной заслонки, оборотов двигателя, температуры и других параметров. Такой подход позволяет эффективно использовать топливо.

2. Турбонаддув. Он улучшает наполнение цилиндров свежим воздухом. Двигатели TSI могут иметь одноступенчатую или комбинированную систему наддува. В первом случае используется стандартная турбина, известная многим автомобилистам. Комбинированная система включает турбину и механический нагнетатель типа Roots, что требует более детального рассмотрения.

3. Потенциал для тюнинга. Большинство двигателей TSI легко поддаются чип-тюнингу. Владельцам, желающим увеличить мощность, стоит учитывать ресурс двигателя и трансмиссии, так как неправильная чиповка может снизить их долговечность.

Система непосредственного впрыска топлива FSI

Эксперты отмечают, что TSI моторы, разработанные компанией Volkswagen, представляют собой значительный шаг вперёд в области двигателестроения. Основной особенностью этих двигателей является использование турбонаддува в сочетании с непосредственным впрыском топлива, что позволяет значительно повысить эффективность сгорания и снизить расход топлива. Специалисты подчеркивают, что такая комбинация обеспечивает не только высокую мощность, но и отличную динамику, что делает TSI моторы привлекательными для широкого круга автомобилистов.

Кроме того, эксперты указывают на то, что TSI технологии способствуют снижению выбросов CO2, что соответствует современным экологическим стандартам. Однако, несмотря на все преимущества, некоторые специалисты предупреждают о необходимости регулярного обслуживания и использования качественного топлива, чтобы избежать проблем с системой впрыска и турбонаддува. В целом, TSI моторы продолжают завоевывать популярность благодаря своей надежности и производительности.

В чем Разница Между Двигателями FSI и TFSI от VAG Group

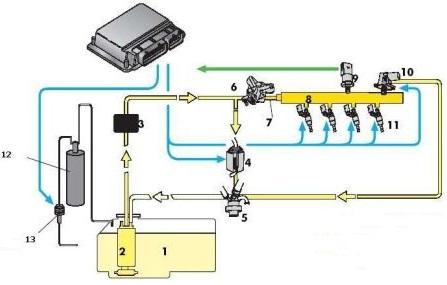

Принцип работы системы впрыска

Система подачи топлива в двигателе TSI очень схожа с той, что применяется на дизельных «сердцах». Она состоит из следующих компонентов:

• ЭБУ;
• топливных форсунок;
• топливной магистрали высокого давления;
• топливного бака и фильтра очистки;
• перепускного клапана;
• регулятора давления топлива;
• топливной рейки;
• датчика давления в топливной рейке;
• топливного насоса высокого давления (ТНВД);
• насоса низкого давления;
• предохранительного клапана;
• адсорбера и электрического клапана для его продувки.

Главная особенность системы прямого впрыска в двигателе ТСЙ – это управление способом распыления и временем подачи. Такое преимущество достигается грамотным программированием ЭБУ. В остальном система питания, по сути, ничем не отличается от той, что применяется на двигателях многих других производителей.

Интересные факты

Вот несколько интересных фактов о TSI моторах:

1. Турбонаддув и непосредственный впрыск: TSI (Turbocharged Stratified Injection) — это технология, которая сочетает в себе турбонаддув и непосредственный впрыск топлива. Это позволяет значительно повысить мощность и крутящий момент при меньшем объеме двигателя, что делает TSI моторы более эффективными и экономичными по сравнению с традиционными атмосферными двигателями.

2. Экономия топлива и снижение выбросов: Благодаря своей конструкции, TSI двигатели обеспечивают отличную экономию топлива и снижают уровень выбросов CO2. Это достигается за счет оптимизации процесса сгорания и более полного использования топлива, что делает их более экологически чистыми.

3. Широкий диапазон мощности: TSI двигатели доступны в различных вариантах мощности, что позволяет производителям автомобилей предлагать их в разных моделях — от компактных городских автомобилей до спортивных моделей. Это делает TSI технологию универсальной и востребованной на рынке.

Система двойного турбонаддува

Комбинация турбины и механического нагнетателя сделала двигатели TSI обладателями множества наград, включая титул «Двигатель года». Рассмотрим, как работает эта технология.

Принцип функционирования основан на распределении воздушных потоков. Изменяя скорость и объем поступающего воздуха, можно контролировать качество смеси в цилиндрах. В зависимости от оборотов коленчатого вала и положения дроссельной заслонки выделяются следующие режимы управления турбонаддувом:

1. При оборотах до 1000 об/мин двигатель работает без наддува, и воздух поступает только через цилиндры.
2. В диапазоне от 1000 до 2400 об/мин активируется механический нагнетатель. С помощью электромагнитной муфты начинают работать два ротора: один всасывает воздух, другой создает давление во впускном тракте.
3. При резком нажатии на педаль газа в диапазоне 2400-3500 об/мин одновременно функционируют нагнетатель типа Roots и турбина.
4. При оборотах выше 3500 об/мин воздух нагнетается только турбиной.

Управление

Один из главных элементов этой систем – заслонка, перераспределяющая поток воздуха между турбиной и нагнетателем. Регулировка осуществляется с помощью сервопривода. К примеру, при 1000-2400 об/мин воздух подается только через нагнетатель, а после 3500 только к турбокомпрессору.

Для грамотного управления всей этой системой ЭБУ постоянно опрашивает ряд датчиков:

• МАР-сенсор, измеряющий давление во впускном тракте, также происходит измерение температуры воздуха;
• положения дроссельной заслонки;
• давления во впускном коллекторе и сенсор, измеряющий температуру воздуха;
• давления наддува, температуры воздуха.

Разумеется, существует множество тонкостей, объяснение которых потребует серьезного углубления в теорию.

Виды наддува

Двигатель TSI оснащён турбиной, управляемой перепускным клапаном — электрическим или пневматическим. Когда давление в выпускном коллекторе превышает норму, выхлопные газы направляются мимо «горячей» части турбины. Уникальность системы в методе охлаждения воздуха: перед впускным коллектором установлен интеркулер с жидкостным охлаждением. Воздух проходит через соты, где циркулирует охлаждающая жидкость. Охлаждение активируется электронным блоком управления (ЭБУ), который запускает насос для циркуляции жидкости.

На автомобилях с двойным турбонаддувом используется интеркулер воздушного типа.

Как работает TSI

Проблемы

Многие владельцы огорчены тем фактом, что на их автомобиле установлен двигатель TSI. Среди всей линейки моторов (1.2, 1.4, 1.8, 2.0, 3.0) некоторые ДВС способны доставить немало хлопот своим владельцам. Среди главных проблем:

• жор масла, который может начаться уже после 10 тыс. км.;
• растягивание цепи.

Проблемы ТСЙ моторов настолько существенны, что требуют рассмотрения в отдельной статье.

Техническое обслуживание и диагностика

TSI моторов являются ключевыми аспектами, обеспечивающими их надежную и эффективную работу. TSI (Turbocharged Stratified Injection) — это технология, разработанная Volkswagen, которая сочетает в себе преимущества турбонаддува и прямого впрыска топлива. Для поддержания оптимальной производительности и долговечности таких двигателей необходимо учитывать несколько важных факторов.

Первым шагом в TSI моторов является регулярная замена масла и масляного фильтра. Рекомендуется использовать масла, соответствующие спецификациям производителя, так как это влияет на смазку и защиту двигателя. Замена масла должна проводиться каждые 10 000–15 000 км пробега или раз в год, в зависимости от условий эксплуатации.

Следующим важным аспектом является проверка и замена воздушного фильтра. Загрязненный фильтр может привести к снижению мощности и увеличению расхода топлива, так как он ограничивает приток воздуха к двигателю. Рекомендуется проверять воздушный фильтр каждые 20 000 км и заменять его при необходимости.

Система охлаждения также требует внимания. Проверка уровня охлаждающей жидкости и состояния радиатора поможет избежать перегрева двигателя. Замена охлаждающей жидкости должна проводиться в соответствии с рекомендациями производителя, обычно каждые 60 000–80 000 км.

Диагностика TSI моторов включает в себя использование специализированного оборудования для считывания кодов ошибок и мониторинга работы системы управления двигателем. Это позволяет выявить потенциальные проблемы на ранних стадиях и предотвратить серьезные поломки. Важно обращать внимание на такие параметры, как давление наддува, температура охлаждающей жидкости и состояние датчиков, так как они напрямую влияют на производительность двигателя.

Не менее важным является контроль за состоянием топливной системы. Регулярная проверка форсунок и топливного насоса поможет избежать проблем с подачей топлива и обеспечит стабильную работу мотора. Рекомендуется использовать качественное топливо и периодически очищать топливную систему от загрязнений.

Кроме того, стоит обратить внимание на систему зажигания. Свечи зажигания должны заменяться в соответствии с графиком обслуживания, так как их состояние влияет на эффективность сгорания и, соответственно, на мощность и экономичность двигателя. Неправильная работа свечей может привести к увеличению выбросов и снижению общей производительности.

В заключение, регулярное TSI моторов являются необходимыми мерами для поддержания их работоспособности и долговечности. Соблюдение рекомендаций производителя и использование качественных запчастей помогут избежать серьезных поломок и обеспечат надежную эксплуатацию автомобиля на протяжении многих лет.

Вопрос-ответ

Что особенного в двигателях TSI?

Технология TSI повышает эффективность при меньших размерах агрегатов, что позволяет преодолевать большие расстояния с меньшим расходом топлива. Прочные и лёгкие двигатели TSI обеспечивают высокий удельный крутящий момент уже на гораздо более низких оборотах, что делает автомобили Volkswagen более динамичными, экономичными и экологичными.

Как работает система TSI?

Компрессор двигателя Tsi работает от отдельного ременного привода с высоким передаточным числом, причем он включается только после того, как водитель надавит газ. На холостых оборотах компрессор уже обеспечивает давление порядка 1.8 БАР, что уже большая величина, и это обеспечивает отличную динамику.

Какие недостатки у двигателя TSI?

Возможны более высокие расходы на техническое обслуживание: двигатели TSI оснащены более сложными компонентами, такими как турбокомпрессоры, которые могут потребовать специального обслуживания или ремонта. Зависимость от высококачественного топлива: для оптимальной производительности и долговечности двигателям TSI обычно требуется высокооктановое топливо, которое стоит немного дороже.

Как работает TSI?

TSI — это антитела, которые сигнализируют щитовидной железе о необходимости активизироваться и высвобождать избыточное количество тиреоидных гормонов в кровь. Тест на TSI измеряет количество тиреотропного иммуноглобулина в крови. Кровь берут из вены (венепункция), обычно с внутренней стороны локтя или тыльной стороны кисти.

Советы

СОВЕТ №1

Изучите технические характеристики вашего TSI мотора. Понимание его мощности, крутящего момента и особенностей работы поможет вам лучше управлять автомобилем и поддерживать его в хорошем состоянии.

СОВЕТ №2

Регулярно проводите техническое обслуживание. TSI моторы требуют особого внимания к замене масла и фильтров, поэтому следите за графиком обслуживания, чтобы избежать серьезных поломок.

СОВЕТ №3

Обратите внимание на качество топлива. Использование высококачественного бензина с соответствующими октановыми числами поможет вашему TSI мотору работать более эффективно и продлит его срок службы.

СОВЕТ №4

Не игнорируйте сигналы о неисправностях. Если на приборной панели загорается индикатор, указывающий на проблемы с двигателем, немедленно обратитесь к специалисту для диагностики и устранения неисправностей.
