Особенности литий─полимерных аккумуляторов и правила их эксплуатации

Литий─полимерные аккумуляторы (Li-Po) стали важным источником питания для устройств, таких как смартфоны, ноутбуки, дроны и электромобили. В статье рассмотрим ключевые особенности, преимущества и недостатки этих аккумуляторов, а также правила эксплуатации, которые помогут продлить срок службы и обеспечить безопасность. Понимание этих аспектов полезно как пользователям, так и разработчикам, стремящимся оптимизировать производительность своих устройств.

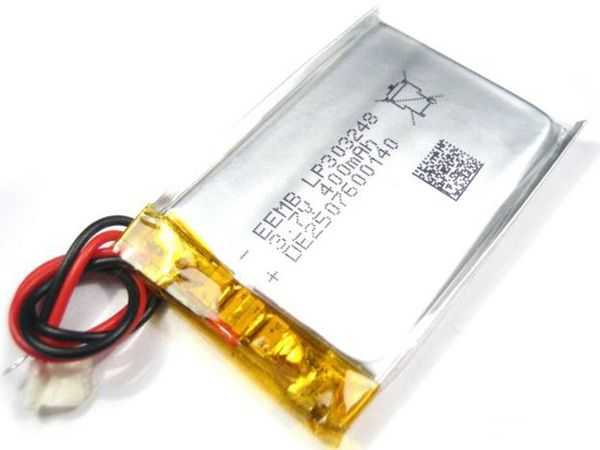

Устройство и основные особенности Li─Pol аккумуляторов

Преимущества замены жидкого органического электролита на полимерный в литий-ионных аккумуляторах заключаются в повышении безопасности их использования. Это особенно актуально для литиевых батарей, так как именно безопасность эксплуатации сдерживала их развитие на коммерческом рынке. Кроме того, полимерный электролит предоставляет больше возможностей для выбора форм-фактора аккумуляторной батареи.

Основой работы Li-Pol аккумуляторов является процесс перехода ряда полимеров в полупроводниковое состояние при внедрении ионов электролита. Это приводит к многократному увеличению проводимости.

Исследования в основном сосредоточены на выборе полимерного электролита для аккумуляторов с металлическим литием и моделями Li-Ion. В теории, использование полимерного электролита может значительно повысить энергетическую плотность батарей по сравнению с литий-ионными. В настоящее время выделяют несколько категорий Li-Pol аккумуляторов, различающихся по составу электролита:

• С гелеобразным однородным электролитом, который образуется при добавлении солей лития в структуру полимера;
• С сухим полимерным электролитом, созданным на основе полиэтиленоксида с различными солями лития;
• Электролитом в виде микропористой полимерной матрицы, где сорбированы неводные растворы литиевых солей.

При сравнении полимерного и жидкого электролита стоит отметить, что ионная проводимость полимерного варианта ниже, особенно при отрицательных температурах. Это создает две проблемы: необходимость подбора состава для электролита с высокой проводимостью и расширение диапазона рабочих температур полимерных аккумуляторов. Современные модели литий-полимерных аккумуляторов по своим характеристикам не уступают Li-Ion.

Поскольку в полимерных батареях отсутствует жидкий электролит, их безопасность при использовании значительно выше. Кроме того, они могут быть изготовлены в практически любой форме и конфигурации.

Корпуса некоторых моделей, содержащих аккумуляторные элементы, выполнены из металлизированного полимера. Однако кристаллизация полимерного электролита приводит к снижению характеристик этих аккумуляторов при низких температурах.

Существуют разработки полимерных аккумуляторов с металлическим анодом, которые демонстрируют высокую плотность тока и расширенный диапазон рабочих температур. Эти аккумуляторы могут использоваться в различных портативных устройствах и бытовой технике. Многие ведущие компании уже занимаются их производством.

Разные производители могут использовать различные материалы для электродов, составы электролита и технологии сборки, что приводит к значительным различиям в характеристиках этих аккумуляторов. Тем не менее, все согласны с тем, что стабильность работы Li-Pol во многом зависит от однородности полимерного электролита, которая, в свою очередь, определяется температурой полимеризации и соотношением компонентов.

На сегодняшний день проведено множество экспериментов, подтверждающих более высокий уровень безопасности полимерных аккумуляторов по сравнению с ионными. Это касается таких ситуаций, как перезаряд, ускоренный разряд, вибрация, сжатие, короткое замыкание и прокалывание литий-полимерных батарей. Таким образом, этот тип аккумуляторов имеет отличные перспективы для дальнейшего развития. Ниже представлены результаты тестов на безопасность эксплуатации Li-Pol аккумуляторов.

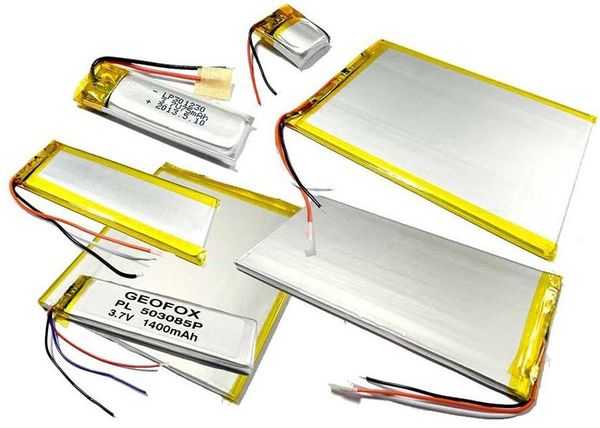

Существуют примеры литий-полимерных аккумуляторов толщиной всего 1 миллиметр. Такие модели позволяют разработчикам мобильных устройств создавать очень компактные устройства, что открывает новые горизонты для уменьшения размеров электроники. Для снижения внутреннего сопротивления Li-Pol аккумуляторов используется гелевый электролит, который применяется в батареях для мобильных телефонов. Эти аккумуляторы объединяют в себе характеристики как полимерных, так и ионных батарей.

В чем же заключается разница между Li-Ion и Li-Pol аккумуляторами? Оба типа относятся к литиевым аккумуляторам и имеют схожие электрические характеристики, однако полимерные модели используют твердый электролит. Гелевая составляющая добавляется в электролит для снижения внутреннего сопротивления батареи и улучшения ионообменных процессов.

Литий-полимерные аккумуляторы становятся все более популярными благодаря своей легкости и высокой энергоемкости. Эксперты отмечают, что одной из ключевых особенностей этих аккумуляторов является их гибкость в форм-факторе, что позволяет производителям создавать устройства с уникальным дизайном. Однако, несмотря на преимущества, важно соблюдать правила эксплуатации. Специалисты подчеркивают, что перегрев и перезарядка могут значительно сократить срок службы аккумулятора. Рекомендуется использовать только оригинальные зарядные устройства и избегать длительного хранения в полностью разряженном состоянии. Также стоит учитывать, что литий-полимерные аккумуляторы чувствительны к механическим повреждениям, что требует осторожности при использовании и транспортировке. Правильный уход и соблюдение рекомендаций помогут обеспечить надежную работу и долговечность этих современных источников энергии.

https://youtube.com/watch?v=zP1TvQP2FZs

Характеристики Li─Pol аккумуляторных батарей

По своей энергоёмкости литий─полимерные аккумуляторные батареи имеют удельную энергоёмкость в 4─5 раз больше никель─кадмиевых и в 3─4 раза выше никель─металлогидридных. Оба этих типа относятся к щелочным АКБ. Сравнение производится именно с ними, поскольку в основном литиевые батареи заменили щелочные в мобильной электронике.

Li─Pol батареи имеют ресурс в 500─600 циклов заряд-разряд (при токе разряда 2С). По этому показателю они проигрывают кадмиевым (1 тысяча циклов) и примерно соответствуют металлогидридным.

Технология производства и конструкция постоянно совершенствуется и в будущем, возможно, характеристики улучшаться. Стоит также отметить, что за 1─2 года полимерная АКБ теряет примерно 20% от своей ёмкости. По этому параметру они соответствуют ионным аккумуляторам.

Следует отметить, что среди полимерных батарей для коммерческого использования есть 2 крупные категории. Это обычные и быстроразрядные. Последние ещё часто называют Hi discharge. Различие между этими группами заключается в максимально допустимом разрядном токе. Он может указываться в абсолютной величине или кратно номинальной ёмкости.

Например, 3С. Для обычных аккумуляторных батарей максимальный ток разряда не более 3─5С. Быстроразрядные модели имеют максимальный ток разряда 8─10С. Масса быстроразрядных АКБ приблизительно на 20 процентов выше, чем у стандартных моделей. В маркировке таких батарей присутствуют символы HC или HD.

KKM2500 обозначает обычную модель ёмкостью 2500 мАч, а маркировка KKM2000HD расшифровывается, как быстроразрядный аккумулятор ёмкостью 2000 мАч. Быстроразрядные модели не используются в бытовой технике и потребительской электронике. АКБ из сотовых телефонов и планшетов не выдерживают высоких разрядных токов, и поэтому оснащены защитой от таких режимов эксплуатации.

Интересные факты

Вот несколько интересных фактов о литий-полимерных аккумуляторах и правилах их эксплуатации:

1. Гибкость и форма: Литий-полимерные аккумуляторы (LiPo) отличаются от традиционных литий-ионных аккумуляторов тем, что они могут быть изготовлены в различных формах и размерах. Это делает их идеальными для использования в компактных устройствах, таких как дроны, смартфоны и радиоуправляемые модели, где пространство ограничено.

2. Чувствительность к условиям эксплуатации: LiPo-аккумуляторы требуют особого внимания при зарядке и разрядке. Они могут быть чувствительны к перегреву, перезарядке и глубокому разряду, что может привести к повреждению или даже возгоранию. Поэтому важно использовать специализированные зарядные устройства и следить за состоянием аккумулятора во время эксплуатации.

3. Уровень саморазряда: Литий-полимерные аккумуляторы имеют низкий уровень саморазряда по сравнению с другими типами аккумуляторов, такими как никель-металлогидридные (NiMH). Это означает, что они могут сохранять заряд в течение длительного времени, что делает их удобными для использования в устройствах, которые не используются регулярно. Однако, несмотря на это, рекомендуется периодически проверять уровень заряда и не оставлять их в полностью разряженном состоянии на длительное время.

https://youtube.com/watch?v=877SQUUO92o

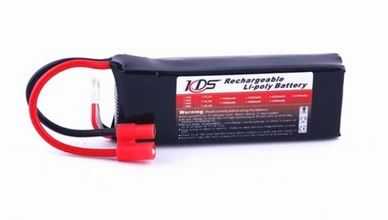

Сферы применения литий─полимерных АКБ

Области использования литий-полимерных аккумуляторов определяются задачами, которые были поставлены при их создании. Основные цели заключались в увеличении времени работы устройств и снижении их веса. Стандартные модели Li-Po находят применение в различных электронных устройствах с низким уровнем потребления энергии, таких как ноутбуки, смартфоны, электронные книги и планшеты.

Аккумуляторы, предназначенные для быстрого разряда, также известны как «силовые». Они применяются в устройствах, где требуется значительное потребление тока. Наиболее распространенная область использования «силовых» аккумуляторов – это радиоуправляемые модели.

Этот сегмент рынка представляет собой наиболее привлекательную нишу для производителей полимерных аккумуляторов. В области работы устройств с очень высокими разрядными токами (до 50 С) литий-полимерные аккумуляторы уступают щелочным. Однако в будущем литиевые модели могут преодолеть это ограничение. По стоимости они примерно сопоставимы с никель-металлогидридными аккумуляторами.

Эксплуатация литий─полимерных аккумуляторных батарей

https://youtube.com/watch?v=r0mARpdEiyA

Безопасность

Литиевые аккумуляторы, особенно полимерные, требуют внимательного обращения в процессе эксплуатации. Вот несколько ключевых моментов, которые стоит запомнить при использовании Li-Po аккумуляторов:

• Избегайте перезарядки аккумулятора (более 4,2 вольта на элемент);
• Не допускайте короткого замыкания;
• Не разряжайте аккумулятор токами, которые могут привести к его нагреву выше 60 градусов Цельсия;
• Не разгерметизируйте аккумуляторную батарею;
• Не позволяйте разрядке ниже 3 вольт;
• Не допускайте нагрева выше 60 градусов;
• Не храните аккумулятор в разряженном состоянии.

Несоблюдение этих рекомендаций может привести к серьезным последствиям, включая риск возгорания или значительное снижение емкости.

Для безопасного использования литий-полимерных аккумуляторов можно дать несколько советов. Прежде всего, важно приобрести качественное зарядное устройство и правильно настроить его. Также рекомендуется использовать разъемы, которые предотвращают короткое замыкание. Следите за током, который потребляет ваше устройство.

Кроме того, необходимо соблюдать температурный режим и избегать перегрева полимерной батареи, так как это является уязвимой точкой всех литиевых аккумуляторов. При нагреве до 70 градусов в аккумуляторе могут начаться самопроизвольные реакции, превращающие энергию в тепло, что может привести к воспламенению или даже взрыву. Если есть возможность, внимательно следите за напряжением аккумулятора, особенно в конце разрядки.

Еще одной причиной выхода литиевых аккумуляторов из строя является разгерметизация. Внутрь полимерной аккумуляторной банки не должен попадать воздух. Корпус изначально герметичен, поэтому его не следует подвергать ударам или падениям. Если вы занимаетесь пайкой выводов, делайте это очень осторожно.

Перед тем как отправить полимерную батарею на хранение, рекомендуется зарядить её до половины. Храните аккумулятор в прохладном месте, защищенном от солнечных лучей. Как и все аккумуляторы, литий-полимерные имеют эффект саморазряда, но он значительно меньше, чем у свинцовых или щелочных батарей.

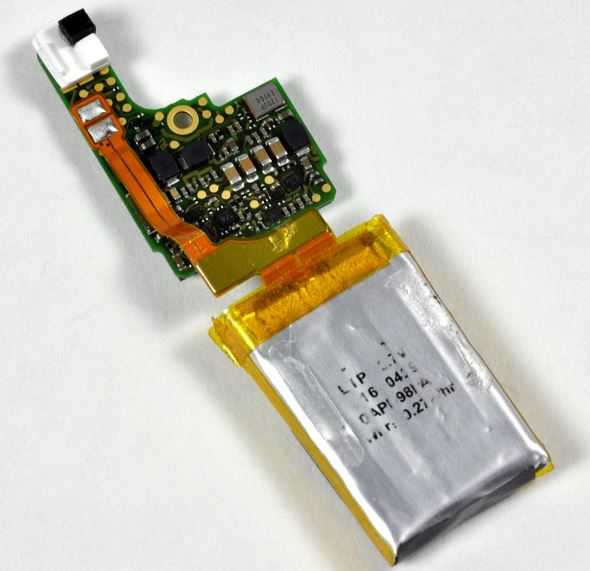

Зарядка

Процесс зарядки полимерных аккумуляторов аналогичен зарядке ионных и выполняется достаточно просто. Это делается при постоянном напряжении 4,2 вольта на один элемент с верхним порогом по току 1C. Некоторые «силовые» модели АКБ можно заряжать током до 5C. Зарядка завершается после падения тока до 0,2С. При токе 1C набирается около 80 процентов ёмкости батареи. На полную зарядку Li─Pol аккумулятора требуется примерно 2 часа. Зарядное устройство должно обеспечивать высокую точность поддерживаемого напряжения в конце процесса зарядки. Допуск не более 0,01 вольта. На рынке зарядных устройств (ЗУ) имеется две категории. Простые зарядки по цене 20─50$, которые заряжают только литиевые АКБ. И универсальные ЗУ по цене 80─400$, с помощью которых можно заряжать несколько типов аккумуляторов.

Недорогие ЗУ имеют индикацию на светодиодах. Число банок и ток заряда ставится при помощи переключателей или установки аккумуляторов в разные разъёмы. Их несомненным плюсом является цена. К главным недостаткам следует отнести проблемы с корректным определением завершения зарядки. Такие устройства только отличают переход от стадии заряда постоянным током к заряду постоянным напряжением.

Более дорогие устройства имеют расширенные возможности. Они отслеживают и выводят на информационный дисплей ток, напряжение, ёмкость, набранную аккумулятором.

Это позволяет им более точно отслеживать стадии процесса зарядки и его завершение. Пользователю остаётся только установить число банок и ток заряда. Остальное ЗУ сделает самостоятельно.

как правильно заряжать литий-полимерный аккумулятор.

Плюсы и минусы литий─полимерных аккумуляторов

Плюсы

• Высокая энергетическая плотность;
• Полимерные АКБ немного превосходят по сроку службы и ёмкости литиевые аналоги;
• Возможность производства аккумуляторов толщиной 1 миллиметр;
• Небольшой саморазряд;
• Возможность выполнять аккумулятор в различных формах;
• Нет эффекта памяти;
• Широкий диапазон температур (-20─40С);
• Небольшое падение напряжения в процессе разряда.

Минусы

• Производительность существенно снижается при низких температурах;
• Стоимость значительно выше, чем у щелочных аналогов.

Сравнение с другими типами аккумуляторов

Литий-полимерные аккумуляторы (Li-Po) стали популярными благодаря своим уникальным характеристикам, которые отличают их от других типов аккумуляторов, таких как никель-кадмиевые (NiCd), никель-металлгидридные (NiMH) и литий-ионные (Li-ion). В этом разделе мы рассмотрим основные различия и преимущества литий-полимерных аккумуляторов по сравнению с другими типами.

Энергетическая плотность: Литий-полимерные аккумуляторы обладают высокой энергетической плотностью, что позволяет им хранить больше энергии в меньшем объеме и весе. Это делает их идеальными для использования в мобильных устройствах, таких как смартфоны, планшеты и дронов, где важна компактность и легкость.

Форма и гибкость: Одним из ключевых преимуществ Li-Po аккумуляторов является их возможность производиться в различных формах и размерах. В отличие от литий-ионных аккумуляторов, которые обычно имеют жесткий корпус, литий-полимерные аккумуляторы могут быть изготовлены в плоских и гибких упаковках, что позволяет производителям адаптировать их под специфические требования устройств.

Безопасность: Литий-полимерные аккумуляторы имеют меньшую вероятность утечки и взрыва по сравнению с литий-ионными аккумуляторами. Однако, несмотря на это, они все равно требуют осторожного обращения. При повреждении оболочки или неправильной эксплуатации Li-Po аккумуляторы могут быть подвержены перегреву и возгоранию. Поэтому важно соблюдать правила эксплуатации и хранения.

Цикл зарядки и разрядки: Литий-полимерные аккумуляторы имеют более длительный срок службы по сравнению с никель-кадмиевыми и никель-металлгидридными аккумуляторами, которые страдают от эффекта памяти. Li-Po аккумуляторы могут быть заряжены и разряжены без значительной потери емкости, что делает их более удобными в использовании.

Зарядка и разрядка: Литий-полимерные аккумуляторы требуют специального зарядного устройства, которое контролирует напряжение и ток во время зарядки. Это важно для предотвращения перезарядки, которая может привести к повреждению аккумулятора. В отличие от NiCd и NiMH, которые могут быть заряжены с использованием стандартных зарядных устройств, Li-Po аккумуляторы требуют более тщательного подхода.

Стоимость: Литий-полимерные аккумуляторы, как правило, дороже в производстве по сравнению с никель-кадмиевыми и никель-металлгидридными аккумуляторами. Однако их преимущества в плане производительности и компактности часто оправдывают более высокую цену, особенно в высокотехнологичных устройствах.

В заключение, литий-полимерные аккумуляторы предлагают множество преимуществ по сравнению с другими типами аккумуляторов, включая высокую энергетическую плотность, гибкость в дизайне и длительный срок службы. Однако они требуют особого внимания и соблюдения правил эксплуатации для обеспечения безопасности и долговечности.

Вопрос-ответ

Каковы особенности литий-полимерных аккумуляторов?

Основные достоинства аккумуляторов Li-Po: низкий саморазряд, минимальная толщина элементов – от 1 мм, высокое напряжение единичного элемента – 3.6-3.7 В против 1.2-1.4 В у NiMH и NiCd, возможность получать практически любые формы.

В чем особенность литиевых аккумуляторов?

Достоинства и недостатки литиевых АКБ. Не нуждаются в обслуживании – их запрещено вскрывать. Работают в широком диапазоне температур, но оптимальная не превышает двадцати градусов. Выделяются высокой производительностью и эффективностью. Рассчитаны на длительную эксплуатацию без хранения.

Правила эксплуатации литиевых аккумуляторов?

Правила эксплуатации литиевых аккумуляторов включают: избегание перегрева и переохлаждения (оптимальная температура — от 20 до 25°C), использование оригинальных зарядных устройств, недопущение полного разряда (рекомендуется заряжать при уровне заряда 20-30%), хранение в сухом месте и периодическая зарядка при длительном хранении. Также важно избегать механических повреждений и воздействия влаги.

Как пользоваться литий-полимерным аккумулятором?

Как зарядить литий-полимерный аккумулятор правильно? Нельзя превышать ток зарядки, это приведет к вздутию батареи. Рекомендуется начинать зарядку примерно на 20 – 30 % и завершать её на 80 – 85 %. Именно такие схемы применяются в современных гаджетах с контроллером заряда. Напряжение зарядки не должно превышать 4,2 В.

Советы

СОВЕТ №1

Перед использованием литий-полимерного аккумулятора обязательно ознакомьтесь с инструкцией производителя. Это поможет избежать неправильной эксплуатации и продлить срок службы аккумулятора.

СОВЕТ №2

Не допускайте полного разряда литий-полимерных аккумуляторов. Регулярная зарядка при уровне заряда около 20-30% поможет сохранить их емкость и предотвратить повреждения.

СОВЕТ №3

Храните аккумуляторы в прохладном и сухом месте, вдали от прямых солнечных лучей и источников тепла. Это поможет избежать перегрева и продлит срок службы батарей.

СОВЕТ №4

Используйте только совместимые зарядные устройства, рекомендованные производителем. Неправильное зарядное устройство может привести к перегреву, вздутию или даже возгоранию аккумулятора.
