Обзор аккумуляторов 18350: параметры, где используются, примеры моделей

Аккумуляторы формата 18350 становятся популярными благодаря компактности и высокой ёмкости, что делает их подходящими для электронных сигарет, фонарей и портативной электроники. В статье рассмотрим характеристики аккумуляторов 18350, их электрохимические системы и области применения, а также примеры популярных моделей. Знание особенностей этих аккумуляторов поможет вам сделать осознанный выбор и обеспечить надёжную работу устройств.

Об устройстве аккумуляторов 18350

Эксперты отмечают, что аккумуляторы 18350 становятся все более популярными благодаря своим компактным размерам и высокой энергоемкости. Эти элементы питания, имеющие диаметр 18 мм и высоту 35 мм, часто используются в портативных устройствах, таких как электронные сигареты, фонари и различные гаджеты. Их номинальное напряжение составляет 3.7 В, а емкость варьируется от 900 до 1200 мАч, что делает их идеальными для устройств, требующих стабильного и продолжительного питания.

Среди популярных моделей можно выделить Samsung INR18650-25R и LG INR18650-HG2, которые зарекомендовали себя как надежные и долговечные. Эксперты подчеркивают важность выбора качественных аккумуляторов, так как это напрямую влияет на безопасность и производительность устройств. В целом, 18350 аккумуляторы представляют собой оптимальное решение для пользователей, ищущих баланс между размером и мощностью.

https://youtube.com/watch?v=T4fDPLncF4c

Какую конструкцию имеют элементы?

С размерами и формой всё легко и просто. Это цилиндрические аккумуляторы, габаритные размеры которых зашифрованы в названии – 18350. Диаметр корпуса элемента равен 18 мм, а длина 35 мм. Эти аккумуляторы чаще используются в сборках, чем по отдельности. Поэтому и в продаже они обычно встречаются в наборах от двух штук. Довольно распространено исполнение с лентами, которые прикреплены точечной сваркой к выводам на корпусе аккумулятора.

В продаже удалось найти аккумуляторы 18350 с электрохимической системой литий-марганец-никель (INR), литий-кобальт (ICR), литий-марганец (IMR). Конкретные примеры элементов показаны в обзоре во второй половине статьи. В этом разделе мы рассмотрим, чем они отличаются, и что у них внутри. Но сначала коротко разберём конструкцию цилиндрических аккумуляторных элементов 18350.

Электрохимическая система аккумуляторных элементов 18350 находится в герметичном корпусе цилиндрической формы. Как уже говорилось, его диаметр составляет 18 мм, а длина 35 мм. Их конструкция аналогично той, что имеют прочие литий-ионные аккумуляторы цилиндрической формы, но других форм-факторов. Материал корпуса в большинстве случаев сталь.

Внутри находится плюсовой и минусовой электрод, которые разделены сепаратором, пропитанным электролитом. Всё это скручено в рулон. Плюсовой электрод подключается на крышку, минусовой выводится на корпус.

Электроды выполнены в виде лент. На алюминиевой фольге находится катодный материал, а на медной – анодный материал. Между этими элементами находится пористый сепаратор, пропитанный электролитом. Именно такая сборка находится внутри цилиндрического корпуса. Корпус может быть с обычными плоскими полюсами, а также с приваренными лентами для сборки в аккумуляторную батарею.

В некоторых случаях производители дополняют конструкцию предохранительным клапаном. Смысл этого клапана заключается в сбросе давления из корпуса аккумулятора. Это необходимо для того, чтобы предотвратить взрыв аккумуляторного элемента и его воспламенение, если вдруг возникла какая-то внештатная ситуация.

Интересные факты

Вот несколько интересных фактов о аккумуляторах 18350:

1. Компактные размеры и высокая емкость: Аккумуляторы формата 18350 имеют диаметр 18 мм и высоту 35 мм. Несмотря на свои небольшие размеры, они могут обеспечивать значительную емкость, обычно в диапазоне от 900 до 1200 мАч. Это делает их популярными в устройствах, где важна компактность, таких как электронные сигареты и карманные фонари.

2. Широкий спектр применения: Аккумуляторы 18350 используются не только в электронных сигаретах, но и в различных портативных устройствах, таких как лазерные указки, мини-фонари и даже некоторые модели медицинского оборудования. Их высокая отдача тока позволяет использовать их в устройствах, требующих мощного питания.

3. Разнообразие моделей и технологий: Существует множество моделей аккумуляторов 18350, которые могут отличаться по химическому составу (например, Li-ion, LiPo) и характеристикам, таким как максимальный ток разряда и срок службы. Некоторые модели, например, с защитой от короткого замыкания и перезаряда, обеспечивают дополнительную безопасность, что особенно важно для пользователей, работающих с высокомощными устройствами.

https://youtube.com/watch?v=877SQUUO92o

Какие электрохимические процессы идут внутри?

В ходе исследования были обнаружены следующие типы аккумуляторов 18350.

• Катодный материал: литий-марганец-никель Li(NiCoMn)O2. Эта система схожа с IMR, но для повышения эффективности в ней добавлен никель, который обладает высокой удельной энергией.
• Материал: литий-кобальт LiCoO2. Данная химическая формула обеспечивает высокую энергетическую плотность аккумулятора. Использование без надежной платы защиты PCB не рекомендуется. Защита может быть реализована как в виде отдельной платы в каждом аккумуляторе, так и через общий контроллер в аккумуляторной сборке.
• Материал: литий-марганец LiMn2O4. Этот вариант считается одним из самых стабильных. Такие элементы не требуют сложных схем защиты и могут разряжаться высоким током без значительного нагрева.

Возможно, существуют и другие варианты, но мне не удалось их обнаружить при написании статьи. Если у вас есть информация о других типах, делитесь в комментариях.

Процесс, происходящий внутри электрохимической системы, можно описать следующим образом. Перенос заряда осуществляется за счет положительно заряженных ионов лития, которые внедряются (интеркалируются) в кристаллическую решетку других материалов. Во время зарядки они проникают в графит. На ранних этапах развития литий-ионных аккумуляторов вместо графита использовались металлический литий и каменноугольный кокс.

Ниже представлена реакция разряда, происходящая в электрохимической системе ICR. Во время зарядки реакция протекает в обратном направлении.

LiCoO2 + 6C => Li1-xCoO2 + LiC6

Платы-контроллеры для 18350 и безопасность

Аккумуляторы 18350 имеют повышенную пожароопасность и взрывоопасность. И не только они, но и практически все линий-ионные аккумуляторы. Их требуется эксплуатировать со специальными платами защиты. Потушить литиевые аккумуляторы обычными средствами очень сложно или даже невозможно.

В процессе горения выделяются вещества, которые делают его самоподдерживающимся. Литиевые аккумуляторные элементы могут гореть без доступа воздуха. При контакте с воздухом или водой реакция только усиливается. Это объясняется свойствами такого металла, как литий. При взаимодействии лития с водой из атмосферы образуется водород. Тушение обычно приводит к уменьшению распространению горения и снижению его температуры. Но тушить окончательно такие очаги очень сложно.

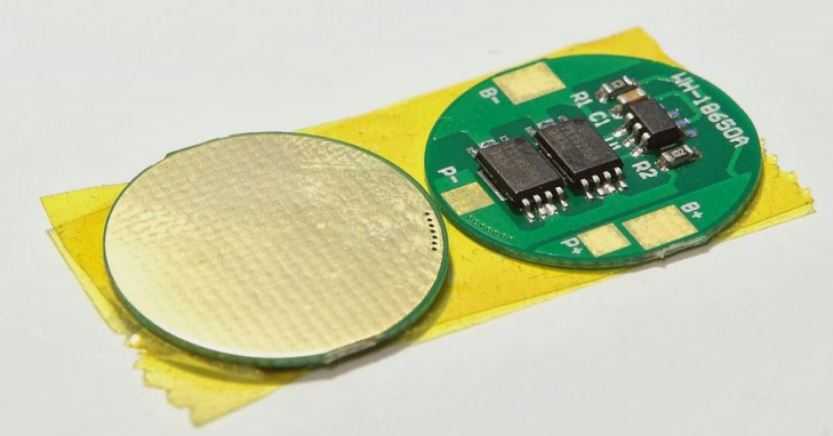

Именно поэтому и были разработаны всевозможные платы защиты, которые исключают внештатные ситуации с аккумуляторной банкой. В этом случае аккумуляторный элемент 18350, помимо электродов, сепаратора и корпуса имеет небольшую плату-контроллер.

Задача такой печатной платы заключается в удержании напряжения аккумулятора в определённых пределах. Она не даёт ему перезаряжаться и сильно разряжаться. В зависимости от сложности платы могут быть также иметь функцию защиты от перегрева, а также контроля разрядного тока.

Часто защитные платы применяются в качестве управляющих «мозгов» для больших аккумуляторных сборок. Тем более, что элементы 18350 обычно используется в таких аккумуляторных батареях, состоящих из множества поддельных ячеек. Часто данные контроллера называют платой-балансиром. Она контролирует заряд каждого из элементов входящих в сборку, поскольку они могут заряжаться и разряжаться неравномерно. Плата отключает аккумуляторы, которые уже зарядились, чтобы на них не подавался излишний заряд. Таким же образом контроллер работает во время разряда аккумулятора.

Следует ещё сказать о таком моменте. Литий-ионные аккумуляторы 18350 теряют существенную часть отдаваемой энергии при температурах ниже 0 градусов. При понижении температуры аккумулятора с 20 до 0 С его отдаваемая энергия уменьшается на 5-10 процентов. Снижение до отрицательных температур приводит к дальнейшему падению отдаваемой энергии. Чтобы привести аккумулятор 18350 в нормальное состояние, достаточно нагреть его до комнатной температуры и он восстановит свои характеристики.

При хранении идёт постепенная деградация элементов 18350. Поэтому рекомендуется всегда приобретать в магазине, как можно более новые аккумуляторные элементы. Если вы кладёте их на хранение, то лучше всего оставлять их наполовину заряженными при температуре от 10 до 15 градусов Цельсия. Так они будут меньше всего разряжаться.

https://youtube.com/watch?v=Yhz5Bl-IOrI

Какие параметры имеют аккумуляторные элементы?

Электрохимическая система IMR.

Эта электрохимическая система выделяется своей стабильностью и не требует сложных защитных плат. Аккумуляторы, основанные на данной технологии, демонстрируют высокий уровень безопасности в процессе эксплуатации.

Электрохимическая система INR.

Элементы этой системы имеют схожие характеристики с IMR, однако содержат никель, что позволяет увеличить удельную энергию аккумулятора.

Электрохимическая система IСR.

Этот тип аккумуляторов обладает наивысшей энергетической плотностью, но при этом отличается низкой стабильностью. Рекомендуется использовать такие элементы только в сочетании с надежными контроллерами.

Где применяются?

• Фонарики, а также прочие небольшие осветительные приборы для дома и дачи.
• Ноутбуки и прочая потребительская электроника.
• Портативный электрический инструмент.
• Небольшие источники питания, повербанки и бустеры (для запуска двигателя автомобиля, если основной аккумулятор сел).
• Небольшой электрический транспорт. Это могут быть электровелосипеды, электросамокаты, гироскутеры.
• Оборудование для возобновляемой энергетики.
• Телекоммуникационное и производственное оборудование.

Помимо перечисленных направлений, эти аккумуляторы могут применяться в самых разных устройствах, которые требуют автономности для выполнения возложенных на них функций.

Маркировка

На упаковке аккумуляторов часто можно встретить обозначения электрохимической системы, такие как INR, ICR или IMR, а также форм-фактор, например, 18350. Важно отметить, что маркировка в значительной степени зависит от предпочтений производителя. Разные компании могут по-разному указывать ёмкость, ток и другие характеристики. Некоторые из них могут добавлять на корпус дату производства, в то время как другие этого не делают.

Таким образом, существует множество вариантов маркировки. Поэтому рекомендуется в каждом конкретном случае искать информацию о характеристиках элемента, основываясь на его маркировке, на официальном сайте производителя.

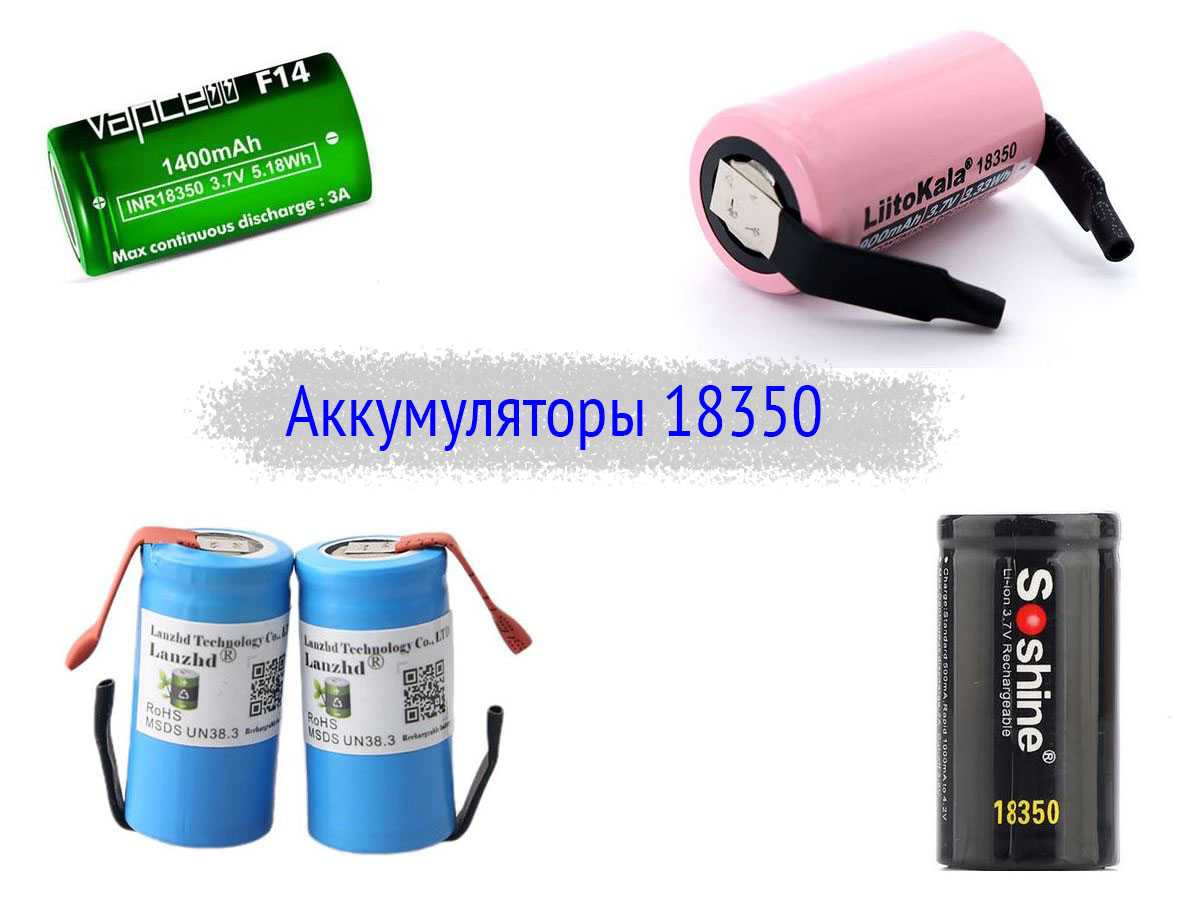

Примеры аккумуляторов 18350 разных марок

Ниже приведено несколько примеров аккумуляторных элементов 18350 под различными брендами. Большая часть применяется для питания электроинструментов, лазерных указок, светодиодных фонариков, электрических игрушек. Эти аккумуляторы также используются в качестве элементов питания во внешних аккумуляторах, плеерах, ноутбуках, а также небольшом электротранспорте.

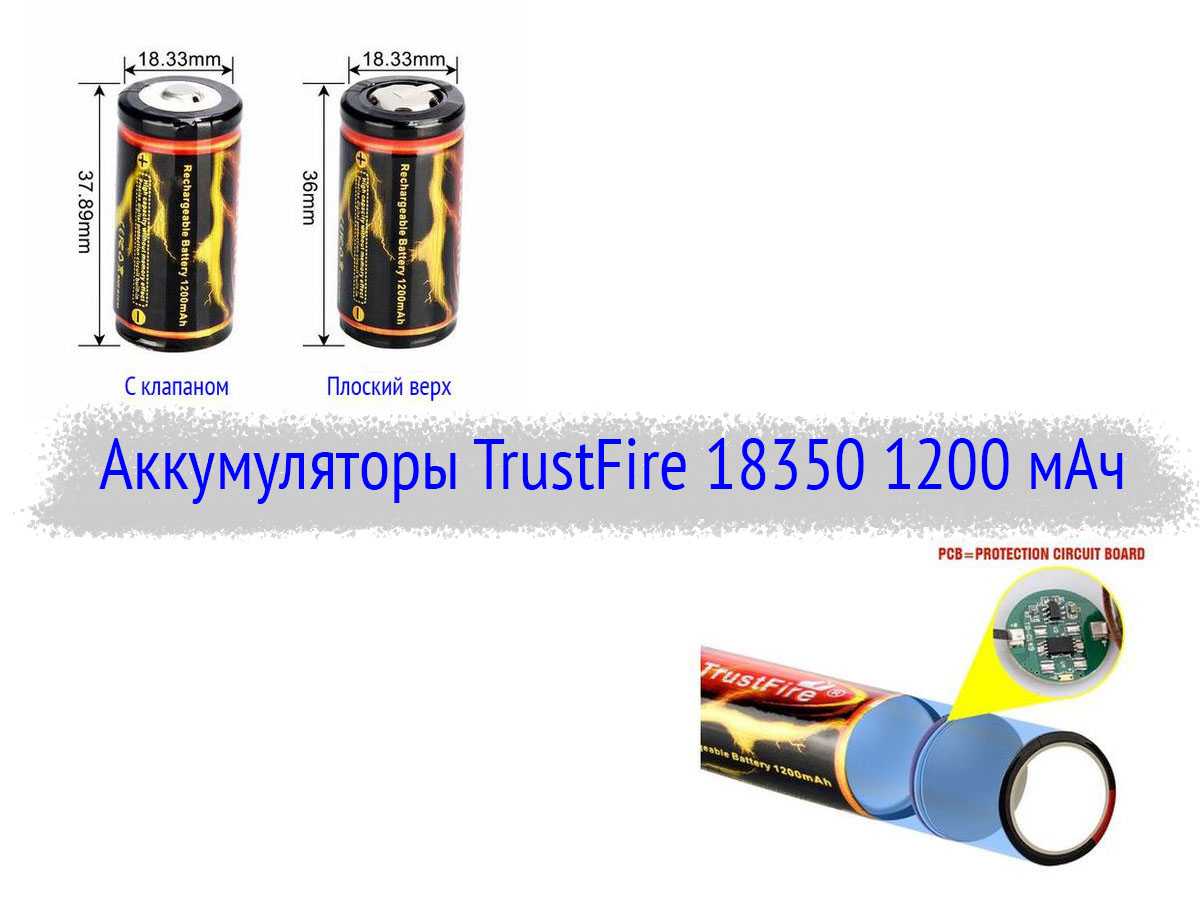

TrustFire 18350 1200 мАч

Перезаряжаемые аккумуляторы обычно предлагаются в комплекте по два. Вес одного элемента составляет 30 граммов, а производитель указывает ёмкость около 1200 мАч. Тем не менее, если ознакомиться с отзывами пользователей, можно заметить, что реальная ёмкость аккумулятора оказывается примерно на 10-15% ниже заявленной. Это проблема не только для TrustFire, но и для многих других брендов.

Производитель заявляет срок службы более 500 циклов зарядки и разрядки, что близко к фактическому сроку эксплуатации. Рабочее напряжение составляет 3,7 вольта. Одной из особенностей аккумуляторов формата 18350 является наличие встроенной платы защиты, которая предотвращает перезарядку и токовые перегрузки.

Что касается компании TrustFire, то это крупный производитель высоких технологий, который занимается выпуском фонарей, включая Flash-светильники, налобные и тактические фонари, а также фонари для дайвинга и зарядные устройства. Продукция этой компании представлена на рынках США, Австралии, Европы, Японии и многих других стран.

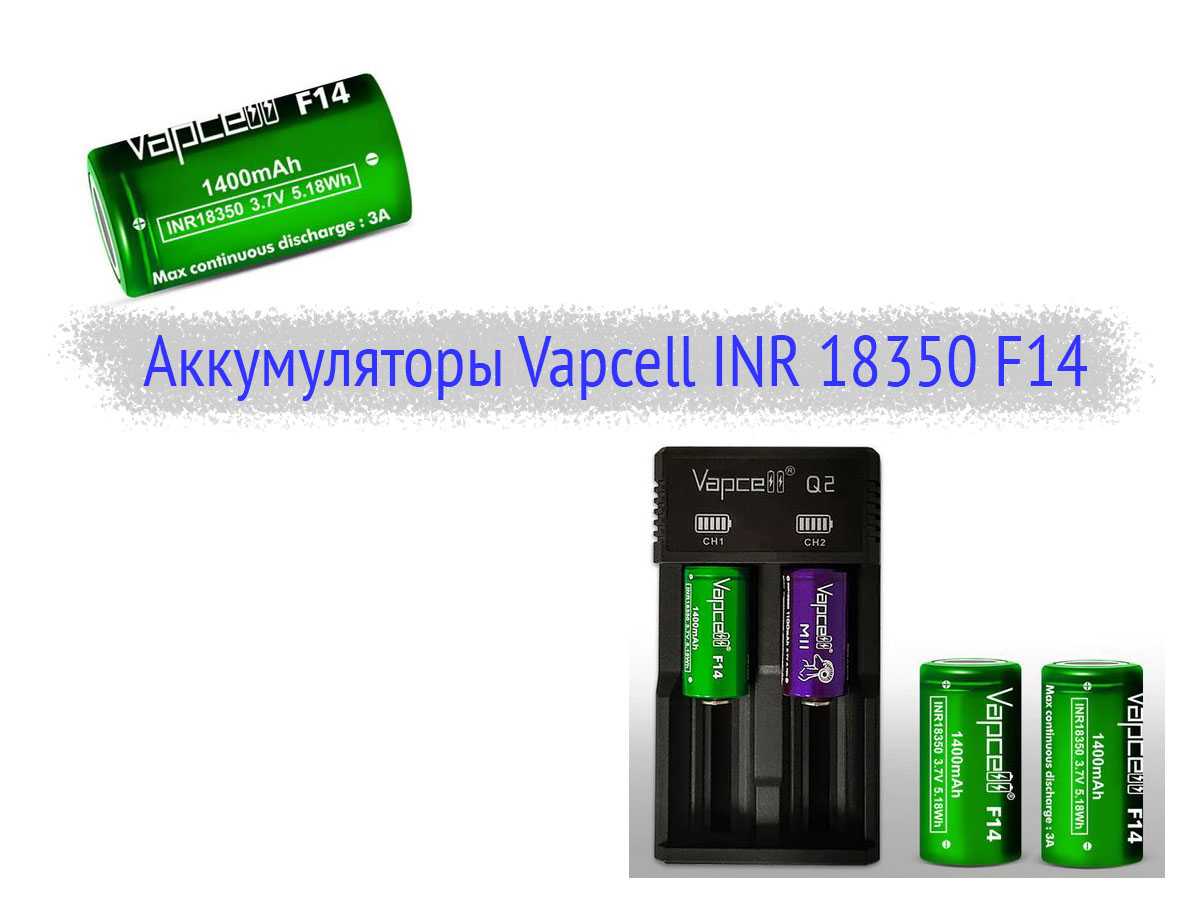

Vapcell INR 18350 F14

Эти аккумуляторы 18350 имеют в своей основе электрохимическую систему литий-марганец-никель. Рабочее напряжение 3,6-3,7 вольта. Ток разряда для этих элементов составляет от 1С до 2С. Предназначены для портативного электроинструмента, ряда мобильных устройств.

В продаже аккумуляторы Vapcell INR 18350 обычно встречаются по два элемента, упакованные в чехол. Производство располагается в Шэньчжэне (Китай). Поставки осуществляются по всему миру. Ёмкость около 1400 мАч, ток разряда до 3 А. Для вейпинга данная модель не годиться, поскольку требуется больший ток разряда.

Компания Vapcell специализируется на производстве литиевых аккумуляторов и зарядных устройств с 2013 года. Как заявляет производитель, выпускаемая ими продукция, прошла различные сертификации и международные испытания (CE, PSE, UN38.3, MSDS). Аккумуляторы 18350 Vapcell распространяются по всему миру через крупных дистрибьюторов в Европе, США, Южной Кореи, в Тайланде, Япония и других странах.

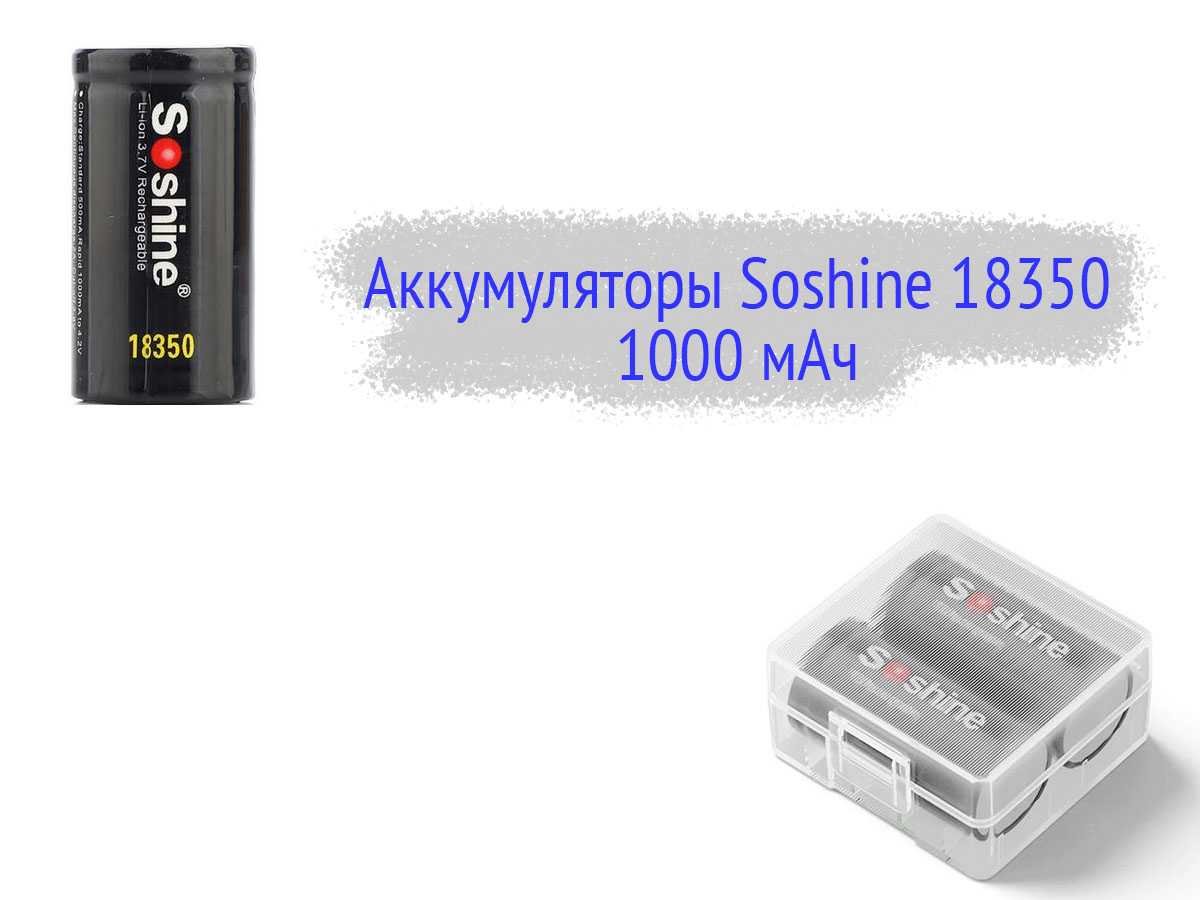

Soshine 18350 1000 мАч

Soshine – это довольно популярный бренд аккумуляторов, предлагающий разнообразные форм-факторы, включая не только 18350. Эти аккумуляторы часто можно найти в магазинах, упакованными в пластиковые контейнеры по две штуки. Заявленная ёмкость составляет 1000 мАч, и это значение подтверждается множеством отзывов пользователей, которые делятся своим опытом использования.

Аккумуляторы Soshine 18350 часто используются в видеокамерах, фонарях, игровых консолях, фотоаппаратах, лазерных указках и некоторых пультах дистанционного управления.

Разрядный ток для данной модели не слишком высок. Информация от производителя по этому параметру отсутствует, что затрудняет понимание его характеристик. Однако в отзывах и небольших обзорах пользователи делятся своими наблюдениями, указывая, что разрядный ток не превышает 1С.

Компания Soshine производит не только аккумуляторы, но и фонари, зарядные устройства, а также различные аксессуары, такие как зарядные кабели и прочее.

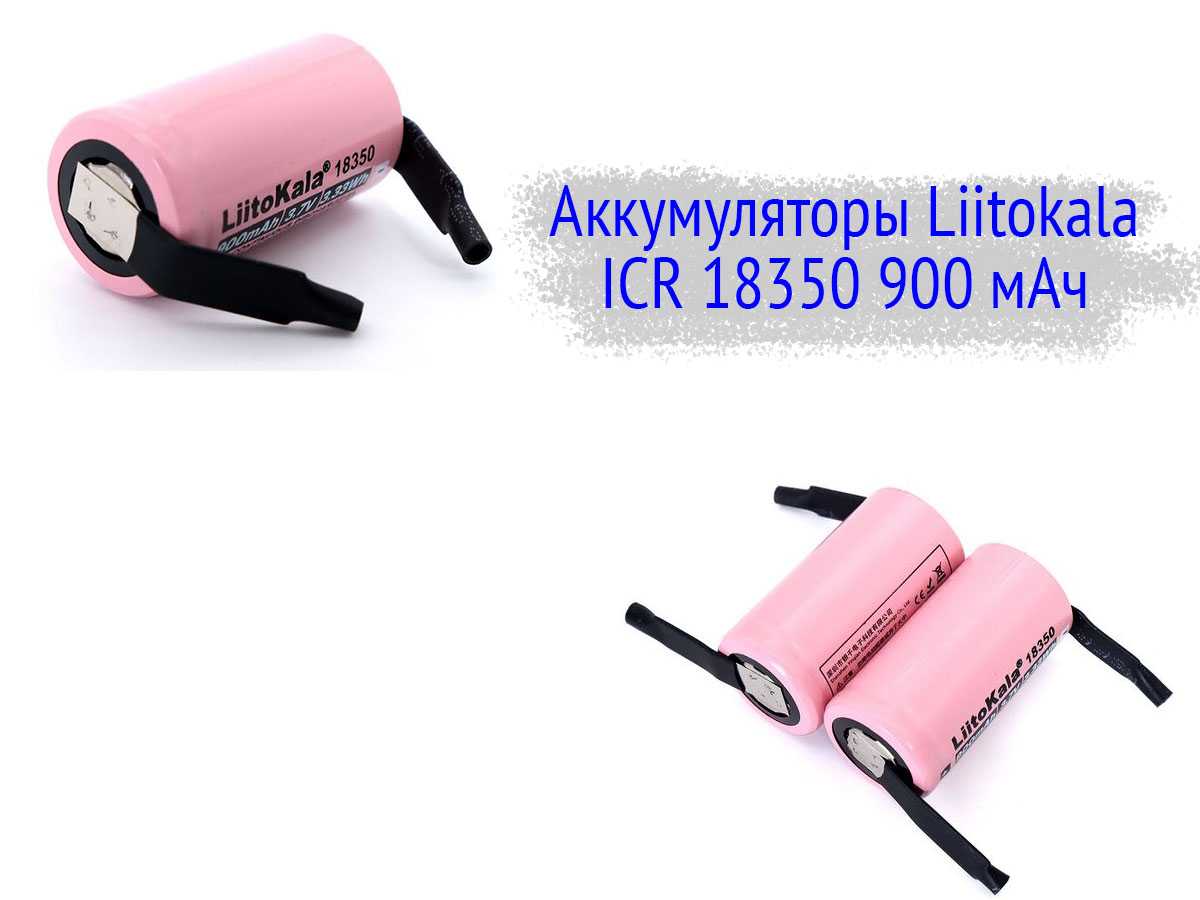

Liitokala ICR 18350 900 мАч

Эти аккумуляторы Liitokala сразу привлекают внимание уже приварёнными контактами. Они хорошо подойдут для объединения в сборки. Подобные сборные аккумуляторы сейчас часто встречаются в различных аварийных системах, бустерах, коммуникационном оборудовании , сигнализациях, медицинской аппаратуре. В продаже часто встречаются от 50 штук в упаковке.

Заявленная ёмкость аккумуляторов Liitokala 18350 составляет 900 мАч. Стоит также отметить, что электрохимия этих элементов ICR. То есть, материал катода здесь содержит кобальт LCO. По характеристикам они имеют высокую энергетическую плотность.

На основе этой электрохимической системы ICR часто выпускаются аккумуляторы для вейпинга и ноутбуков. Точных данных по величине тока разряда найти не удалось. Производитель указывает, что эти аккумуляторные элементы 18350 имеют европейский сертификат соответствия.

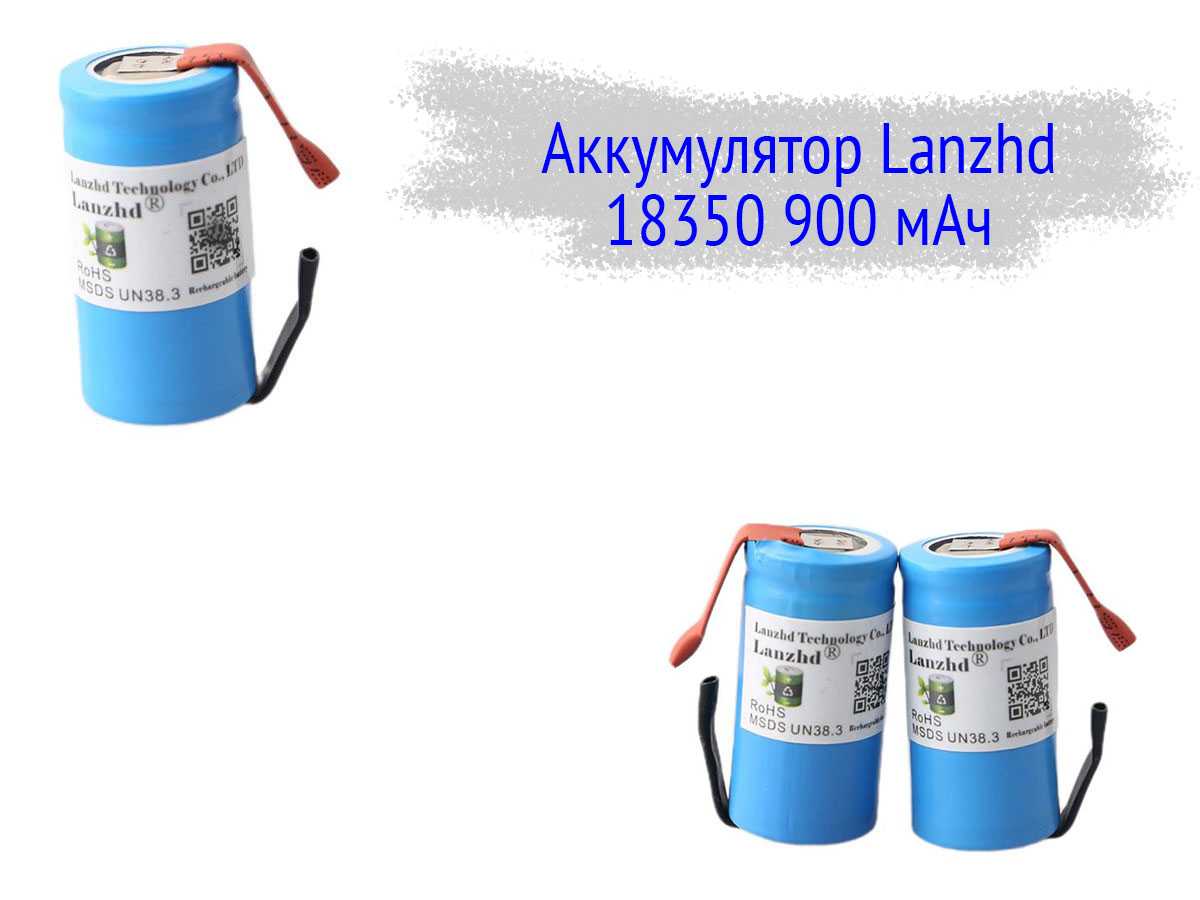

Lanzhd 18350 900 мАч

Lanzhd – это еще один китайский производитель, который предлагает литиевые аккумуляторы различных форм-факторов, включая модель 18350. Как и в предыдущих вариантах, выводы для соединения аккумуляторных элементов в батарею прикреплены с помощью точечной сварки, что позволяет использовать пайку или сварку для их объединения.

Компания Lanzhd рекомендует заряжать аккумуляторы 18350 током в 450 мА. Максимально допустимый ток разряда составляет 8 ампер, однако, скорее всего, такая нагрузка возможна только на короткое время. Для длительной работы рекомендуется поддерживать ток разряда в пределах 3-4 А.

Хотя производитель указывает в описании, что эти аккумуляторы могут использоваться в электронных сигаретах, они также находят применение в цифровых камерах, аварийном освещении, коммуникационном оборудовании и других устройствах.

Судя по конструкции рассматриваемых аккумуляторов 18350, они предназначены для использования в крупных батарейных сборках. Вероятно, их можно встретить в аккумуляторах для электровелосипедов и маломощных самокатов.

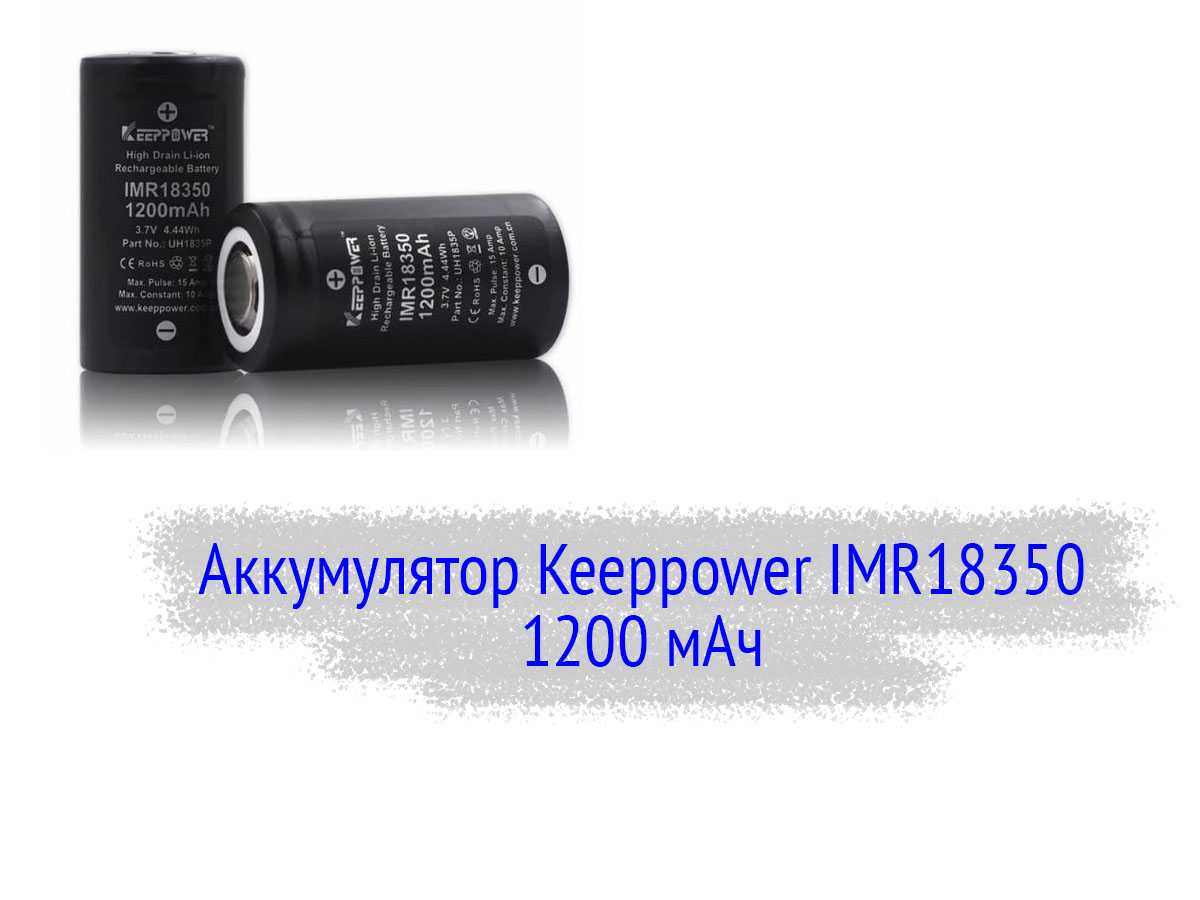

Keeppower IMR18350 1200 мАч

Keeppower является одним из крупных производителей и экспортёров аккумуляторов с платами защиты. Плата защиты, которые устанавливаются на их аккумуляторы, производятся в Японии. Сообщается, что вся продукция проходит проверку на соответствие заявленным параметрам. Хотя об этом заявляют все производители и особого значения это не имеет.

Среди особенностей рассматриваемых аккумуляторных элементов можно назвать электрохимическую систему IMR. Материал катода содержит марганец вместо кобальта. Такие аккумуляторы являются одними из наиболее стабильных и эффективных. Кстати, именно эти элементы не требуют каких-то продвинутых схем защиты. Они не греются и их вполне можно безопасно разряжать высоким током.

Правда, стоит отметить, что многие продавцы из Китая наносят маркировку IMR, но под ними могут скрываться элементы INR. Такие случаи бывали неоднократно. Ток разряда этих аккумуляторов Keeppower составляет 10 А. Заявленная ёмкость 1200 мАч. Скорее всего, реальная ёмкость, которую можно вытянуть из этих аккумуляторных элементов, равна 900-1000 А.

В итоге

Аккумуляторные элементы формата 18350 представляют собой популярный выбор, применяемый в разнообразной технике и устройствах. В данном обзоре мы проанализируем ключевые типы этих аккумуляторов, их особенности, области применения и технические характеристики. Также будут приведены примеры нескольких конкретных моделей.

Сравнение аккумуляторов 18350 с другими типами аккумуляторов

Аккумуляторы 18350 представляют собой один из популярных форматов литий-ионных аккумуляторов, которые часто используются в различных устройствах, таких как электронные сигареты, фонари и другие портативные гаджеты. Чтобы лучше понять их место на рынке, важно сравнить их с другими типами аккумуляторов, такими как 18650, 14500 и 21700.

Первое, что стоит отметить, это размеры. Аккумуляторы 18350 имеют диаметр 18 мм и высоту 35 мм, что делает их более компактными по сравнению с 18650 (18 мм в диаметре и 65 мм в высоту) и 21700 (21 мм в диаметре и 70 мм в высоту). Это позволяет использовать 18350 в устройствах, где пространство ограничено, однако меньшие размеры также означают меньшую емкость. Обычно аккумуляторы 18350 имеют емкость от 700 до 1200 мАч, в то время как 18650 могут достигать 3500 мАч и более, а 21700 — до 5000 мАч.

Следующий аспект — это выходное напряжение. Все перечисленные аккумуляторы имеют стандартное номинальное напряжение 3.7 В, однако в зависимости от конструкции и технологии производства, максимальное напряжение может варьироваться. Например, некоторые высококачественные 18650 могут обеспечивать более высокие токи разряда, что делает их более подходящими для мощных устройств, таких как электровелосипеды или мощные фонари.

Что касается применения, аккумуляторы 18350 часто используются в устройствах, где важна компактность и легкость. Они идеально подходят для электронных сигарет и небольших фонарей, где высокая емкость не является критически важной. В то время как 18650 и 21700 чаще встречаются в более мощных устройствах, таких как аккумуляторные инструменты, электровелосипеды и другие устройства, требующие длительной работы без подзарядки.

Также стоит упомянуть о различиях в безопасности. Все литий-ионные аккумуляторы требуют соблюдения определенных мер предосторожности, однако меньшие размеры 18350 могут привести к более высокому риску перегрева при неправильной эксплуатации. Поэтому важно использовать качественные зарядные устройства и следить за состоянием аккумуляторов.

В заключение, аккумуляторы 18350 занимают свою нишу на рынке, предлагая компактность и удобство для определенных типов устройств. Однако, если вам требуется большая емкость и мощность, стоит рассмотреть более крупные форматы, такие как 18650 или 21700. Выбор аккумулятора должен основываться на конкретных потребностях вашего устройства и условиях его эксплуатации.

Вопрос-ответ

Какие основные параметры аккумуляторов 18350 следует учитывать при выборе?

При выборе аккумуляторов 18350 важно учитывать такие параметры, как ёмкость (измеряется в мАч), напряжение (обычно 3.7 В для литий-ионных), максимальный ток разряда и тип химического состава (например, Li-ion или LiPo). Эти характеристики влияют на производительность и срок службы аккумулятора в различных устройствах.

Где чаще всего используются аккумуляторы 18350?

Аккумуляторы 18350 широко применяются в портативных устройствах, таких как электронные сигареты, фонарики, и некоторые модели компактных камер. Их компактный размер и высокая ёмкость делают их идеальными для устройств, требующих надежного источника питания в ограниченном пространстве.

Можете привести примеры популярных моделей аккумуляторов 18350?

Некоторые из популярных моделей аккумуляторов 18350 включают Samsung INR 18350-20R, LG INR 18350, и Efest 18350. Эти модели известны своей надежностью, хорошей ёмкостью и высокой производительностью, что делает их предпочтительными для использования в различных устройствах.

Советы

СОВЕТ №1

Перед покупкой аккумулятора 18350 обязательно проверьте его параметры, такие как ёмкость, напряжение и ток разряда. Эти характеристики должны соответствовать требованиям вашего устройства, чтобы обеспечить его безопасную и эффективную работу.

СОВЕТ №2

Обратите внимание на производителя аккумулятора. Выбирайте продукцию известных брендов, так как это гарантирует более высокое качество и безопасность. Изучите отзывы пользователей и рейтинги моделей, чтобы сделать обоснованный выбор.

СОВЕТ №3

Не забывайте о правильной эксплуатации и хранении аккумуляторов 18350. Избегайте перегрева, механических повреждений и хранения в местах с высокой влажностью. Это поможет продлить срок службы аккумуляторов и предотвратить возможные аварии.

СОВЕТ №4

Рассмотрите возможность использования зарядных устройств, совместимых с аккумуляторами 18350. Это обеспечит оптимальную зарядку и защиту от перезарядки, что также способствует увеличению срока службы ваших аккумуляторов.
