В статье рассмотрим новый датчик положения дроссельной заслонки на автомобилях Лада Калина, его функции, устройство и важность правильной работы в системе управления двигателем. Обсудим процесс демонтажа, ремонта и установки датчика, а также основные причины его поломки. Эта информация будет полезна владельцам автомобилей для самостоятельного обслуживания и специалистам по ремонту и диагностике.
Частые неисправности системы впрыска
Часто можно столкнуться с такими проявлениями, как дергания, провалы и рывки при ускорении. При этом индикатор, сигнализирующий о проблемах с двигателем, не загорается. Первое, что приходит на ум — это неисправность свечей зажигания. Водитель может вспомнить, что его Калина эксплуатируется уже более года, и эти ключевые компоненты системы зажигания даже не менялись. Если после их замены ситуация не улучшилась, стоит обратить внимание на качество бензина, который вы заливаете в бак. Это одна из самых распространенных причин неисправностей автомобилей.

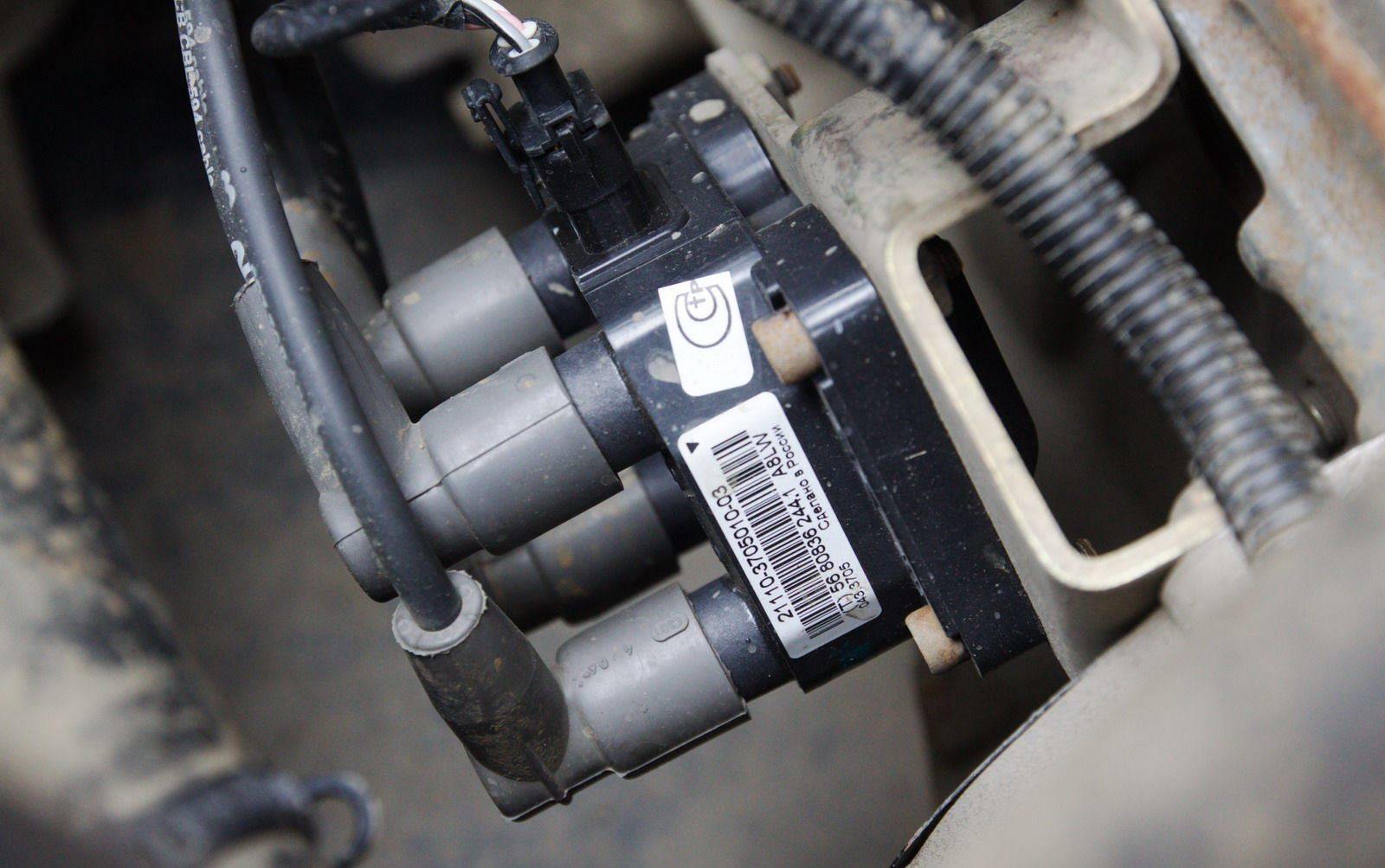

Не забудьте проверить модуль зажигания. Возможно, проблема кроется именно в нем. Однако для диагностики модуля потребуется современное оборудование, такое как мотор-тестеры. Поэтому лучше обратиться к квалифицированному автоэлектрику, который быстро определит неисправность и выполнит замену или ремонт модуля. Если есть возможность установить и протестировать исправный элемент, воспользуйтесь этим шансом. Если двигатель начал работать как следует — спешите в магазин за новым модулем. Ремонт этого компонента возможен, но найти опытного специалиста может быть непросто.
Не реже возникают проблемы с плавающими оборотами на автомобилях ВАЗ-2110, Приора и Калина. Тахометр начинает «блуждать», стрелка колеблется от 850 до 1200 об./мин. Проблема очевидна, но индикатор, который должен сигнализировать о неисправности, не загорается! В данном случае, скорее всего, вышел из строя датчик положения дроссельной заслонки, что особенно часто наблюдается на старых моделях автомобилей ВАЗ семейства 2110 и модификациях Лады Калины. В последние годы стали устанавливать более качественные датчики, поэтому проблемы с ними встречаются реже.
Неисправность регулятора холостого хода можно распознать по следующему признаку: двигатель не запускается без нажатия на газ. Датчик расположен рядом с ДПДЗ, на патрубке. Но не спешите его менять — сначала попробуйте промыть и очистить. Часто регулятор просто загрязняется, и это создает впечатление, что он вышел из строя. В настоящее время цены на такие компоненты снизились, а выбор в магазинах стал довольно широким.
Эксперты отмечают, что новый датчик положения дроссельной заслонки на Ладе Калине представляет собой значительный шаг вперёд в области автомобильной электроники. Он обеспечивает более точное измерение угла открытия заслонки, что, в свою очередь, улучшает отклик двигателя и повышает его экономичность. Специалисты подчеркивают, что улучшенная работа датчика способствует снижению выбросов вредных веществ, что соответствует современным экологическим стандартам. Кроме того, новая модель отличается повышенной надёжностью и устойчивостью к внешним воздействиям, что делает её более долговечной. В целом, внедрение этого датчика может положительно сказаться на общей динамике и управляемости автомобиля, что, безусловно, оценят как водители, так и автопроизводители.
https://youtube.com/watch?v=9xFyJjPzgRE
Общая информация о системе контроля

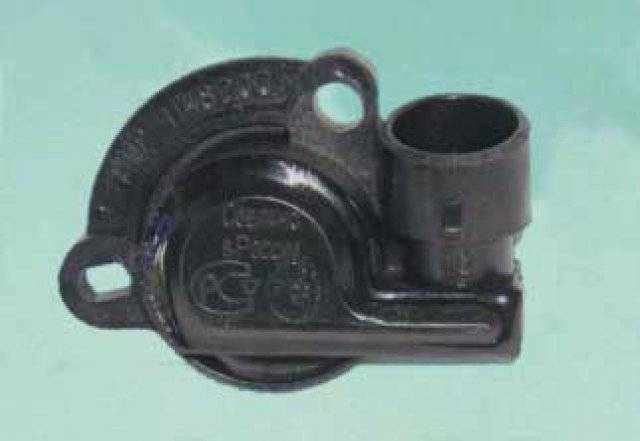

Начали плавать обороты — значит, неисправен ДПДЗ. Он необходим для того, чтобы определить скорость и степень открытия заслонки дроссельного узла. Его конструкция основана на простом потенциометре: при изменении положения заслонки на сигнальном выходе датчика происходит изменение напряжения. Потенциометр — переменный резистор, чаще его называют именно так.
Датчик устанавливается непосредственно на ось заслонки. Связь с ней должна быть жесткой, поэтому недопустимо наличие даже малейшего люфта. Выводы потенциометра:
- напряжение питания, которое обычно составляет 5 Вольт;
- сигнальный выход, который соединяется с ЭБУ автомобиля;
- «масса» («минус» питания, который находится на кузове машины).
Самое большое сопротивление датчика наблюдается при закрытой заслонке, при этом напряжение на ЭБУ минимально. Нажимаете на педаль газа — открываете заслонку, в это время происходит изменение сопротивления, а напряжение постепенно увеличивается до своего максимального значения в 5 В.
В электронном блоке управления имеется прошивка, в которой записаны все важные параметры. В зависимости от того, какова величина открытия заслонки, ЭБУ проводит корректировку момента зажигания, а также время открытия форсунок. Могут применяться и ДПДЗ бесконтактного типа — магниторезистивные. Они состоят из следующих элементов:
- электронный чувствительный элемент, который обработан специальным материалом;
- постоянный магнит, имеющий жесткую связь с дроссельной заслонкой.
При нажатии на педаль акселератора происходит вращение постоянного магнита. В это время чувствительный элемент меняет свое сопротивление за счет изменения магнитного поля вокруг него. Только в этом случае ЭБУ видит изменение угла, а не напряжения. При выходе датчика из строя возникают проблемы с запуском двигателя, увеличивается расход бензина, постоянно изменяются обороты мотора, затруднен разгон автомобиля.
| Характеристика | Старый ДПДЗ | Новый ДПДЗ (бесконтактный) |
|---|---|---|
| Принцип работы | Резистивный (потенциометр) | Магнитный (эффект Холла) |
| Износ | Подвержен механическому износу (истирание дорожек) | Отсутствует механический износ |
| Точность показаний | Может снижаться со временем из-за износа | Высокая и стабильная на протяжении всего срока службы |
| Срок службы | Ограничен, зависит от интенсивности эксплуатации | Значительно дольше, практически неограничен |
| Устойчивость к вибрациям | Средняя | Высокая |
| Устойчивость к загрязнениям | Чувствителен к попаданию пыли и влаги | Менее чувствителен |
| Типичные неисправности | “Провалы” при нажатии на газ, плавающие обороты, ошибка “бедная/богатая смесь” | Крайне редкие, в основном связаны с электроникой |
| Стоимость | Ниже | Выше |
| Простота установки | Простая | Простая (аналогичный разъем) |
Интересные факты
Вот несколько интересных фактов о новом датчике положения дроссельной заслонки на Ладе Калине:
-
Улучшенная точность и отзывчивость: Новый датчик положения дроссельной заслонки на Ладе Калине обеспечивает более высокую точность измерений по сравнению с предыдущими моделями. Это позволяет улучшить отклик двигателя на нажатие педали акселератора, что делает управление автомобилем более плавным и предсказуемым.
-
Интеграция с системой управления двигателем: Датчик нового поколения интегрирован с современными системами управления двигателем, что позволяет более эффективно контролировать подачу топлива и оптимизировать работу двигателя. Это может привести к снижению расхода топлива и уменьшению выбросов вредных веществ.
-
Повышенная надежность и долговечность: Новый датчик разработан с учетом современных требований к надежности и долговечности. Он устойчив к воздействию вибраций, температурных колебаний и загрязнений, что значительно увеличивает срок службы компонента и снижает вероятность поломок.
https://youtube.com/watch?v=x6EAR7pJVSg
Демонтаж и ремонт детали

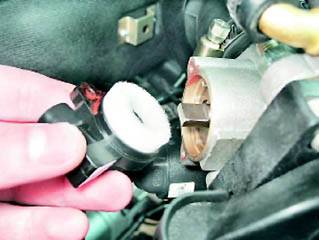

На автомобиле Лада Калина потенциометр располагается непосредственно на оси дроссельной заслонки. Для доступа к нему необходимо снять декоративный чехол. В моделях Лада Калина минимальное напряжение на управляющем выходе составляет чуть меньше 0,7 Вольт. Полностью открытая дроссельная заслонка соответствует напряжению в 4 Вольта и выше (до 5 Вольт). Для проверки функционирования датчика потребуется лишь мультиметр, с помощью которого измеряется напряжение на сигнальном выходе. Если в закрытом состоянии напряжение постоянно колеблется, это может указывать на необходимость очистки дроссельной заслонки и контактов датчиков.
Часто причиной неисправностей становятся загрязненные контакты и элементы системы. При поломке датчика происходит следующее:
- контроллер записывает цифровой код ошибки в память;
- на приборной панели загорается индикатор, сигнализирующий о неисправности;
- угол открытия заслонки рассчитывается ЭБУ на основе расхода воздуха и оборотов коленвала.

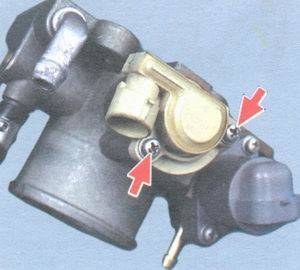

Перед началом работ по замене или ремонту датчика на Ладе Калина необходимо отключить минусовую клемму от аккумулятора. Затем следует отсоединить штекер от разъема датчика положения, нажав на пластиковую защелку. Датчик положения дроссельной заслонки крепится двумя винтами, которые легко выкручиваются. После этого узел можно снять. Внимательно проверьте его на наличие повреждений и измерьте ширину вала датчика (она должна составлять 5 мм). Возможно, потребуется очистка дроссельной заслонки перед установкой нового потенциометра. Если ось загрязнена, датчик будет работать с трудом.
Если в приводе присутствует люфт, устранить его не получится никакими способами. Использование изоленты или других материалов не даст положительного результата. Решить проблему можно только полной заменой датчика положения дроссельной заслонки.
Читайте также:
Установка и причины поломки датчика
Установка проводится в обратном снятию порядке. Обратите внимание на кольцо из поролона, необходимое для уплотнения. Его повреждение недопустимо. Поэтому сломанное кольцо желательно заменить на новое. Чем качественнее кольцо, тем лучше будет работать ДПДЗ и тем ниже окажется вероятность возникновения новых поломок. Но тут возникает вопрос: почему же такой простой датчик мог сломаться? Причин может быть множество. Вот наиболее распространенные:
- частичный или полный износ подложки;
- стирание напыления;
- поломка подвижного сердечника с контактами.
Результат — нет возможности получить линейное увеличение напряжения на сигнальном выводе. После сборки не нужно никаких настроек и регулировок: микроконтроллерная система воспринимает закрытую заслонку дросселя как начало отсчета.
Ремонт датчиков крайне затруднителен, так как возникает необходимость создать напыление нового контактного слоя. Сделать это в домашних условиях нельзя, да и не каждое СТО располагает такими возможностями. Если посмотреть на стоимость подобных датчиков для автомобиля Лада Калина, то окажется, что проще купить и установить новый. Еще одно преимущество (помимо невысокой цены) — замена занимает не более пяти минут. И это при условии, что вы параллельно проведете чистку контактов и дроссельной заслонки.
Какой поставить ДПДЗ на свой автомобиль Лада Калина — решать только вам. Но стоит поговорить о том, какие конструкции предпочтительнее. Хочется поставить датчик один раз и надолго забыть о проблемах с ним. Самые простые и дешевые потенциометры могут похвастаться только своей ценой. Но срок службы у них не очень большой. Такие датчики ставили на конвейере АвтоВАЗа. А вот бесконтактные приборы, хоть и стоят вдвое дороже, но имеют намного больший ресурс. Поэтому если смотреть с точки зрения надежности, лучше всего применять именно магниторезистивные датчики.
https://youtube.com/watch?v=XMGXl4PJsow
Советы по диагностике и обслуживанию датчика положения дроссельной заслонки
Датчик положения дроссельной заслонки (ДПДЗ) является одним из ключевых компонентов системы управления двигателем автомобиля Лада Калина. Он отвечает за определение положения дроссельной заслонки и передачу этой информации в блок управления двигателем (ECU). Правильная работа ДПДЗ критически важна для обеспечения оптимальной производительности двигателя, экономии топлива и снижения выбросов вредных веществ. В этой части статьи мы рассмотрим основные аспекты диагностики и обслуживания данного датчика.
1. Проверка работоспособности датчика
-
Читайте также:
Для диагностики ДПДЗ можно использовать мультиметр. Важно проверить, чтобы выходное напряжение датчика изменялось в зависимости от положения дроссельной заслонки. При полностью закрытой заслонке напряжение должно находиться в пределах 0,5-1,0 В, а при полностью открытой – около 4,5-5,0 В. Если значения выходного напряжения не соответствуют указанным диапазонам, это может указывать на неисправность датчика.
2. Визуальный осмотр
Перед проведением более сложных диагностических процедур рекомендуется провести визуальный осмотр датчика и его соединений. Необходимо проверить наличие механических повреждений, коррозии на контактах и состояние проводки. Обратите внимание на наличие загрязнений или посторонних предметов, которые могут мешать нормальной работе дроссельной заслонки.
3. Чистка датчика
Если датчик загрязнен, его можно аккуратно очистить с помощью специального очистителя для электроники. При этом важно избегать механического воздействия на чувствительные элементы датчика. Чистка поможет устранить возможные проблемы, связанные с неправильным считыванием положения дроссельной заслонки.
4. Калибровка датчика
После установки нового датчика или его очистки может потребоваться калибровка. Для этого необходимо подключить диагностический сканер к автомобилю и выполнить процедуру адаптации дроссельной заслонки. Это позволит ECU правильно интерпретировать данные, поступающие от датчика, и обеспечит корректную работу двигателя.
5. Замена датчика
Если все вышеперечисленные методы не помогли, и датчик продолжает работать некорректно, его следует заменить. При замене важно использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью. Установка нового датчика должна производиться с соблюдением всех рекомендаций производителя.
-
Читайте также:
6. Регулярное обслуживание
Регулярное обслуживание системы управления двигателем, включая датчик положения дроссельной заслонки, поможет предотвратить многие проблемы. Рекомендуется периодически проверять состояние датчика, а также проводить диагностику всей системы впуска и управления двигателем. Это позволит своевременно выявлять и устранять неисправности, что в свою очередь повысит надежность и эффективность работы автомобиля.
Вопрос-ответ
Сколько стоит датчик дроссельной заслонки на Калину?
480 руб.
Как ведет себя машина при неисправном датчике дроссельной заслонки?
Если датчик положения дроссельной заслонки неисправен, ЭБУ может неправильно определять положение дросселя, что приводит к неустойчивой работе двигателя. В таком случае двигатель может работать с перебоями, трудно запускаться или не запускаться вовсе.
Нужно ли перепрограммировать новый датчик положения дроссельной заслонки?
Этот шаг также может потребоваться при установке нового датчика. Самый простой способ сбросить настройки датчика положения дроссельной заслонки — отсоединить отрицательный провод от аккумулятора на пять минут или вынуть предохранитель из блока управления двигателем.
Что произойдет, если снять фишку с датчика положения дроссельной заслонки?
Да, отсоединение аккумулятора приведет к сбросу датчика положения дроссельной заслонки. Это связано с тем, что датчик положения дроссельной заслонки питается от аккумулятора, и когда отсоединяешь аккумулятор, датчик положения дроссельной заслонки потеряет питание и перезагрузится.
Советы
СОВЕТ №1
Перед заменой датчика положения дроссельной заслонки обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. Это поможет избежать ошибок при установке и обеспечит правильную работу нового датчика.
СОВЕТ №2
При установке нового датчика используйте только оригинальные или качественные запчасти. Это гарантирует надежность и долговечность работы системы управления двигателем.
СОВЕТ №3
После установки датчика рекомендуется провести диагностику автомобиля с помощью специализированного оборудования. Это поможет выявить возможные ошибки и убедиться в правильной работе нового датчика.
СОВЕТ №4
Не забывайте о регулярном обслуживании вашего автомобиля. Чистка дроссельной заслонки и проверка датчиков помогут предотвратить проблемы в будущем и продлить срок службы двигателя.
