Датчик уровня топлива (ДУТ) на ВАЗ 2110 обеспечивает водителя информацией о количестве топлива в баке. Его неисправности могут привести к остановке автомобиля из-за нехватки бензина. В статье рассмотрим основные неисправности датчика и предоставим пошаговую инструкцию по демонтажу и замене. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим самостоятельно отремонтировать автомобиль.
Указатель уровня топлива и его неисправности

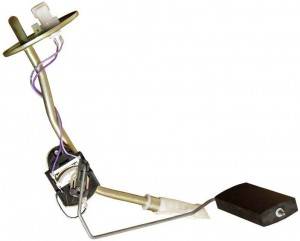

Система измерения, о которой идет речь, функционирует с использованием реостата, в котором резистор изготовлен на основе нихромовых частиц. Подвижная часть реостата, погруженная в бензин, перемещается благодаря рычагу с поплавком. На противоположной стороне рычага находится дополнительный контакт. Когда он находится в определенном положении, цепь, отвечающая за регулировку подпитки резервным топливом, замыкается.
В этом процессе выделяется от 4 до 6,5 литров топлива. Несмотря на значимость данного устройства, на автомобилях ВАЗ 2110 датчик уровня топлива часто выходит из строя. Однако не всегда требуется его полная замена. Порой достаточно провести небольшую настройку, чтобы вернуть указатель уровня топлива в рабочее состояние.
Если вы заметили резкое изменение значений на индикаторе расхода топлива, вероятно, контактная дорожка износилась под воздействием бегунка. При незначительном износе это можно исправить простым способом: нужно немного согнуть крепление бегунка, чтобы оно находилось чуть выше проблемной зоны. В случае серьезного износа контактной дорожки лучше заменить ее целиком.
Еще одной распространенной проблемой указателя являются неверные показания, когда датчик показывает значения, не соответствующие реальности. В таком случае прибор нуждается в корректной подстройке. Для решения этой проблемы необходимо отсоединить датчик от бензобака ВАЗ 2110 и отрегулировать индикатор расхода бензина. Положение стрелки нужно подстроить вручную, переведя ее из застрявшего положения в исходное, то есть в ноль.
Если стрелка движется с трудом и не достигает нужного положения, потребуется немного согнуть язычок для подстройки, увеличив диапазон движения стрелки. Часто бывает так, что топливный бак заполнен более чем наполовину, но индикатор показывает полную пустоту. В этом случае необходимо проверить все контакты указателя на наличие разрывов или отходов. В первую очередь стоит осмотреть проводку под приборной панелью.
Существует вероятность, что крепления проводов ослабли, и их нужно подтянуть. Если приборная панель полностью исправна, следует исследовать промежуточные соединения на предмет замыкания. Важно проверить всю проводку, начиная от приборной панели и заканчивая соединениями проводов массы и ручника. Если никаких проблем не обнаружено, это может свидетельствовать о необходимости замены датчика уровня топлива.
При покупке нового устройства важно уточнить его серийный номер и модель, чтобы подобрать аналогичное. Эти данные можно найти в руководстве к автомобилю. На ВАЗ 2110 устанавливаются датчики с различным сопротивлением, поэтому нельзя указать конкретную модель, подходящую именно для вашего автомобиля.
Неисправности датчика уровня топлива на автомобиле ВАЗ 2110 могут проявляться в виде некорректных показаний на приборной панели, что затрудняет контроль за запасом топлива. Эксперты отмечают, что основными причинами выхода из строя этого устройства являются механические повреждения, коррозия контактов и загрязнение. В случае выявления неисправности рекомендуется провести диагностику, чтобы точно определить источник проблемы. Замена датчика, как правило, не требует сложных манипуляций и может быть выполнена самостоятельно. При этом важно использовать качественные запчасти, чтобы избежать повторных поломок. Регулярное обслуживание и проверка состояния датчика помогут продлить его срок службы и обеспечить надежную работу системы топливоподачи.
https://youtube.com/watch?v=9zdjaBQQVsk
Читайте также:
Замена датчика бензина на ВАЗ 2110

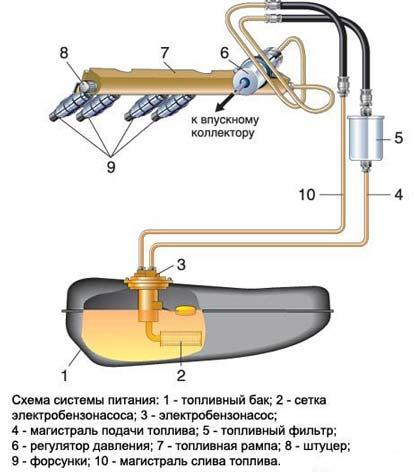

Обновление указателя уровня топлива — это элементарный процесс, не требующий профессиональных знаний и опыта. Чтобы заменить это устройство, достаточно ознакомиться с методом разборки и сборки топливного узла автомобиля. В первую очередь потребуется демонтировать топливный насос, поскольку без этого не удастся добраться до самого датчика. Перед тем как приступить к работе, убедитесь, что бак ВАЗ 2110 содержит минимальное количество бензина. Лучше всего, чтобы его было не более половины на весь объем бензобака. Для замены топливного датчика потребуются следующие инструменты:
- отвертка;
- молоток;
- набор гаечных ключей.
| Признак неисправности | Возможная причина | Рекомендуемые действия |
|---|---|---|
| Стрелка указателя уровня топлива постоянно показывает “0” или “полный бак” | Обрыв цепи датчика уровня топлива (ДУТ) или его неисправность | Проверить проводку от ДУТ до приборной панели, проверить сопротивление ДУТ, при необходимости заменить ДУТ |
| Стрелка указателя уровня топлива “плавает” или показывает неверные значения | Загрязнение или износ резистивного слоя ДУТ, плохой контакт в разъемах | Снять ДУТ, очистить контакты и резистивный слой, проверить надежность подключения разъемов, при необходимости заменить ДУТ |
| Указатель уровня топлива работает с задержкой или рывками | Залипание поплавка ДУТ, механическое повреждение поплавка или рычага | Снять ДУТ, проверить свободное перемещение поплавка, устранить заедания, при необходимости заменить ДУТ |
| Утечка топлива из-под фланца ДУТ | Повреждение уплотнительной прокладки ДУТ, ослабление крепления | Заменить уплотнительную прокладку, подтянуть крепление ДУТ |
| Запах топлива в салоне | Повреждение топливного бака в районе установки ДУТ, негерметичность соединения | Проверить целостность топливного бака, заменить уплотнительную прокладку ДУТ, убедиться в герметичности соединения |
Интересные факты
Вот несколько интересных фактов о неисправностях и замене датчика уровня топлива на автомобиле ВАЗ 2110:
-
Частая причина неисправностей: Одной из самых распространенных причин неисправности датчика уровня топлива на ВАЗ 2110 является коррозия контактов и механические повреждения. Влага и грязь могут попадать в корпус датчика, что приводит к окислению и нарушению работы. Регулярная проверка и очистка контактов могут значительно продлить срок службы датчика.
-
Сложность замены: Замена датчика уровня топлива на ВАЗ 2110 может быть более сложной, чем кажется на первый взгляд. Для доступа к датчику необходимо снять заднее сиденье и топливный бак, что требует определенных навыков и инструментов. Неправильная установка может привести к утечкам топлива, поэтому важно следовать инструкциям и быть внимательным.
-
Калибровка после замены: После замены датчика уровня топлива на ВАЗ 2110 может потребоваться его калибровка. Это связано с тем, что новый датчик может иметь другие характеристики, и для точного отображения уровня топлива на приборной панели может понадобиться настройка. Некоторые автомобилисты не знают об этом и сталкиваются с проблемами в показаниях уровня топлива после замены.
https://youtube.com/watch?v=TunnF0nY_uo
Процесс демонтажа насоса
Удалите напольное покрытие в багажном отсеке и с помощью отвертки открутите черную прямоугольную крышку. Отсоедините клемму аккумулятора с отрицательным зарядом и отметьте трубки бензопровода, определив, какая из них предназначена для подачи топлива, а какая — для его возврата. Направление потока топлива обозначено стрелками на трубках. Используя гаечный ключ на 17, открутите штуцер и отведите трубку, подающую горючее. Затем аналогичным образом отсоедините вторую трубку.
С помощью торцевого ключа на 7 открутите гайки, которые удерживают нажимной ободок. Обычно эти крепежные элементы хорошо затянуты, поэтому рекомендуется воспользоваться небольшим молотком. Поместите конец плоской отвертки на ребро гайки и аккуратно постучите молотком по рукоятке. Как только ободок освободится, поднимите узел и извлеките поплавок указателя из отверстия топливного бака, после чего снимите насос. Теперь можно удалить и сам указатель.
Процесс демонтажа датчика
При помощи фигурной отвертки нужно раскрутить 2 винта, крепящие датчик к насосу. Так вы отсоедините электрический разъем топливного узла. Фиксирующие элементы необходимо разогнуть отверткой, а затем высвободить направляющие из корпуса бензонасоса. Датчик закреплен болтами и гайками, поэтому раскручивать их надо, придерживая обратную сторону шпильки.
Демонтировав корпус устройства, высвободите указатель легким движением. Теперь его можно отложить и приступить к замене на новый датчик. Перед обратной сборкой обратите внимание на все составляющие узла топливного обеспечения. При износе патрубков, втулок и уплотнителей рекомендуется произвести их полную замену, поскольку эти комплектующие стоят довольно дешево. Вне зависимости от обновления втулок, перед обратной сборкой их нужно обработать смазкой WD-40.
-
Читайте также:
Несмотря на простоту процесса разборки и сборки узла топливного обеспечения, рекомендуется выполнять все работы крайне аккуратно. Помните, что бензин — взрывоопасное вещество, и малейшее упущение может привести к плачевным последствиям. Перед закрытием крышки запустите ненадолго мотор, чтобы проверить отсутствие утечки горючего.
https://youtube.com/watch?v=tz713se9MVs
Проверка работоспособности нового датчика уровня топлива
После установки нового датчика уровня топлива на автомобиль ВАЗ 2110 важно убедиться в его правильной работе. Проверка работоспособности датчика позволит избежать дальнейших проблем с определением уровня топлива и обеспечит надежную эксплуатацию автомобиля.
Для начала необходимо подключить новый датчик к электрической системе автомобиля. Убедитесь, что все соединения выполнены правильно и надежно. Проверьте, что разъемы не имеют коррозии и загрязнений, так как это может повлиять на работу датчика.
Следующий шаг — это проверка показаний датчика с помощью мультиметра. Установите мультиметр в режим измерения сопротивления. Отсоедините разъем от датчика и подключите щупы мультиметра к выводам датчика. В зависимости от уровня топлива в баке, сопротивление должно изменяться. Например, при пустом баке сопротивление должно быть максимальным, а при полном — минимальным. Сравните полученные значения с техническими характеристиками, указанными в инструкции к датчику.
После проверки сопротивления, подключите датчик обратно и включите зажигание автомобиля, не заводя двигатель. На приборной панели должен загореться индикатор уровня топлива. Если индикатор не реагирует, проверьте предохранители и проводку, так как это может указывать на проблемы в электрической цепи.
Далее, чтобы проверить работу датчика в реальных условиях, проведите тест-драйв. Запустите двигатель и проедьте некоторое расстояние, следя за показаниями уровня топлива на приборной панели. Убедитесь, что показания плавно изменяются в зависимости от уровня топлива в баке. Если стрелка уровня топлива застревает или показывает неправильные значения, возможно, датчик установлен неправильно или имеет заводской брак.
Также рекомендуется проверить работу датчика при различных уровнях топлива в баке. Для этого можно частично заполнить бак и наблюдать за изменениями показаний. Если датчик работает корректно, показания должны изменяться пропорционально уровню топлива.
Если в процессе проверки были выявлены какие-либо неисправности, рекомендуется обратиться к специалистам для диагностики и устранения проблем. Правильная работа датчика уровня топлива — это залог безопасной и комфортной эксплуатации автомобиля ВАЗ 2110.
-
Читайте также:
Вопрос-ответ
Как понять, что вышел из строя датчик уровня топлива?
Поломка ДУТ обычно проявляется на индикаторе: реальное количество топлива завышается или занижается, стрелка постоянно «скачет» или вообще остается на нуле.
Какой датчик уровня топлива стоит на ВАЗ 2110?
ДУТ-1 – датчик уровня топлива для а/м ВАЗ 2110 (для ЭБН 2112-1139009).
Каковы причины неисправности датчика уровня топлива?
Причиной стрелки, остановившейся на нуле, могут также стать: разрыв электроцепи из-за окисления контактов или неисправности проводки, выход из строя топливного индикатора, поломка потенциометра.
Можно ли ездить с неисправным датчиком уровня топлива?
Ездить с неисправным датчиком или указателем уровня топлива можно, но это неудобно и в случае полного осушения бака вредно для топливного насоса. Поэтому неисправный прибор лучше починить, не откладывая это дело в долгий ящик.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит электронику автомобиля во время замены датчика уровня топлива.
СОВЕТ №2
При снятии топливного бака используйте специальные инструменты, такие как ключи для снятия хомутов и отвертки. Это упростит процесс и снизит риск повреждения компонентов.
СОВЕТ №3
Перед установкой нового датчика уровня топлива проверьте его работоспособность с помощью мультиметра. Это поможет убедиться, что вы установите исправный компонент и избежите повторной замены.
СОВЕТ №4
После завершения установки датчика уровня топлива обязательно проверьте его работу, запустив двигатель и проверив показания на приборной панели. Это позволит убедиться, что все сделано правильно и уровень топлива отображается корректно.
