Дроссельная заслонка критически важна для работы бензинового двигателя, обеспечивая необходимый поток воздуха для эффективного сгорания топлива. Знание её конструкции, назначения и возможных неисправностей поможет автовладельцам поддерживать исправность автомобиля и избежать серьезных поломок, связанных с системой подачи воздуха. В статье рассмотрим основные аспекты дроссельной заслонки, включая её чистку и диагностику, что упростит обслуживание вашего автомобиля.
Конструкция
Клапан дроссельной заслонки — это круглая пластина, вращающаяся на 90 градусов для открытия и закрытия потоков воздуха. Он установлен в корпусе, который включает:
- приводной механизм (автоматический или аналоговый);
- потенциометр дроссельной заслонки (датчик положения);
- регулятор холостого хода (РХХ).
Эти элементы образуют узел дроссельной заслонки.
Корпус дроссельной заслонки сложен, так как интегрирован в систему охлаждения двигателя. Его работа заключается в открытии каналов для прохождения охлаждающей жидкости. Корпус также имеет патрубки для взаимодействия с системой вентиляции и идентификации паров топлива.
Неисправности дроссельной заслонки двигателя автомобиля могут существенно повлиять на его работу и общую производительность. Эксперты отмечают, что наиболее распространенные проблемы связаны с загрязнением заслонки, что приводит к нарушению подачи воздуха в двигатель. Это может вызвать нестабильную работу на холостом ходу, потерю мощности и увеличение расхода топлива. Также стоит учитывать, что неисправности в электронных системах управления дроссельной заслонкой могут привести к ошибкам в работе двигателя, что часто проявляется в виде загорания индикатора неисправности на приборной панели. Регулярная диагностика и чистка дроссельной заслонки, по мнению специалистов, являются важными мерами для поддержания оптимальной работы автомобиля и предотвращения более серьезных поломок.
РХХ (регулятор холостого хода)
Посредством РХХ поддерживается на постоянном уровне вращающаяся частота коленвала при полностью закрытом клапане дроссельной заслонки. Это необходимо для стабилизации оборотов в момент подключения дополнительного оборудования (вентилятора, бортовой электроники) − когда увеличивается нагрузка на силовой агрегат, либо случается его перегрев.
Устройство регулятора холостого хода:
- корпус;
- конусная игла. При работе силовой установки на холостом ходу, игла осуществляет регулировку площади сечения канала, через который поступает воздух.
| Симптом неисправности | Возможная причина | Способ проверки/диагностики |
|---|---|---|
| Рывки и провалы при разгоне | Загрязнение дроссельной заслонки | Визуальный осмотр, чистка дроссельной заслонки |
| Плавание оборотов холостого хода | Неисправность датчика положения дроссельной заслонки (ДПДЗ) | Проверка напряжения на ДПДЗ, диагностика сканером |
| Увеличенный расход топлива | Заедание дроссельной заслонки, негерметичность | Проверка на заедание, проверка вакуумных соединений |
| Чек Энджин (Check Engine) горит | Неисправность ДПДЗ, обрыв проводки | Считывание кодов ошибок сканером |
| Плохой отклик на педаль газа | Износ дроссельной заслонки, проблемы с электроприводом (на электронных дросселях) | Проверка механизма дроссельной заслонки, диагностика электропривода |
| Двигатель глохнет на холостом ходу | Засорение дроссельной заслонки, неисправность системы холостого хода | Чистка дроссельной заслонки, проверка системы холостого хода |
| Нестабильная работа двигателя | Неправильная регулировка дроссельной заслонки | Проверка и регулировка дроссельной заслонки (если регулировка предусмотрена) |
Интересные факты
Вот несколько интересных фактов о неисправностях дроссельной заслонки двигателя автомобиля:
-
Электронная дроссельная заслонка: Современные автомобили всё чаще оснащаются электронными дроссельными заслонками, которые управляются не механически, а с помощью датчиков и электронных систем. Это позволяет более точно контролировать подачу воздуха в двигатель, но также делает систему более уязвимой к неисправностям, связанным с электроникой, такими как сбои в работе датчиков или программного обеспечения.
-
Проблемы с ускорением: Неисправности дроссельной заслонки могут проявляться в виде задержек при ускорении или “провалов” мощности. Это связано с тем, что дроссельная заслонка не открывается должным образом, что приводит к недостаточной подаче воздуха в двигатель. В некоторых случаях это может быть связано с загрязнением заслонки, что можно исправить чисткой.
-
Влияние на экономию топлива: Неисправности дроссельной заслонки могут значительно повлиять на расход топлива. Если заслонка не закрывается полностью или заедает в открытом положении, это может привести к увеличению расхода топлива и ухудшению общей производительности автомобиля. В некоторых случаях водители могут заметить, что их автомобили начинают “кушать” больше топлива, что может быть сигналом о необходимости проверки дроссельной заслонки.
Приводной механизм
Виды:
- Аналоговый (механический). Имеет простую конструкцию и соединяется с педалью акселератора через стальной тросик.

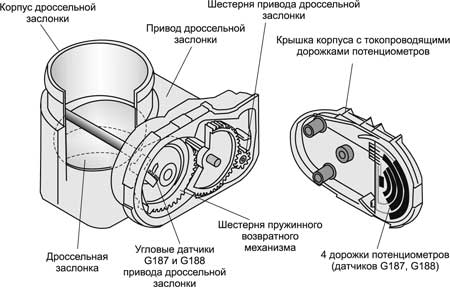

- Автоматический (электронный). Электронная система дроссельной заслонки исключает прямое взаимодействие с акселератором. Обратная связь происходит через потенциометр дроссельной заслонки, который передает сигналы в электронный блок управления (ЭБУ), а контроллер отправляет команды на дроссельную заслонку.
Потенциометр
Потенциометр регулирует угол движения дроссельной заслонки относительно своей оси (открывает/закрывает ее). Закрытое состояние клапана соответствует напряжению, не превышающему 0,7 В. Открытое − до 4 В. Потенциометр является ключевым звеном в процессе подачи горючего в камеру сгорания и регулирует его количество.
Неисправности
Нарушение взаимодействия между дроссельной заслонкой и датчиком ее положения может вызвать следующие проблемы:
- нестабильные обороты двигателя;
- увеличение оборотов на холостом ходу;
- остановку двигателя на нейтральной передаче;
- повышенный расход топлива (в зависимости от угла застревания клапана);
- недостаточную мощность двигателя.
Индикатор «CHECK» на приборной панели сообщит о неисправности дроссельной заслонки.
Устранение неисправностей
Для диагностики необходимо проверять узел полностью, а также места его крепления. Порядок действий следующий:
-
снять с АКБ клемму «-«;
- снимается патрубок ОЖ и закрепляется так, чтобы потерять как можно меньшее количество антифриза;
- отодвинуть прилегающие к узлу дросселя шланги;
- убрать приводной тросик ДЗ;
- очистить потенциометр, убрав колодки и регулятор холостого хода;
- демонтировать блок ДЗ;
- определить состояние прокладки ДЗ и прочие элементы блока;
- если присутствуют повреждения/износ, необходимо заменить блок ДЗ;
- после устранения причины неисправности все собирается обратной последовательностью.
После монтажа узла обратно проверяется система охлаждения на предмет ее герметичности при заливании соответствующей жидкости − подтеки, капли должны отсутствовать.
Регулировка ДЗ
Для правильной работы дроссельной заслонки необходимо периодически настраивать ее датчик. Следуйте алгоритму:
- Отключите зажигание (клапан дроссельной заслонки закроется).
- Извлеките проводку из разъема датчика.
- Настройка датчика производится с помощью щупа диаметром 0,4 миллиметра, который вставляется в зазор между рычагом и винтом.
Для диагностики датчика используйте омметр для измерения напряжения. Оно должно соответствовать значениям в инструкции по ремонту. Если напряжение превышает норму, датчик нужно заменить; если не удается достичь требуемого уровня, потребуется регулировка или замена.
Вращайте клапан до достижения необходимых значений. После регулировки проверьте затяжку болтов и гаек, так как они могут ослабнуть. Все элементы должны быть надежно зафиксированы.
Чистка

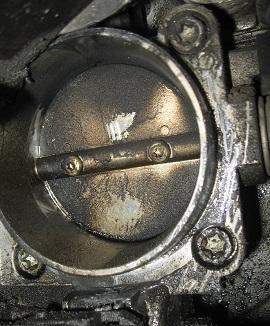

Очищение ДЗ от налета грязи, пыли и прочего способствует корректной работе силового агрегата, повышению качества поставляемой в камеру сгорания топливо-воздушной смеси. Чистый узел гарантирует умеренный расход топлива, хорошую динамику авто и его экологичность.
Способы
Наиболее простой и эффективный способ очистки — использование специализированных аэрозольных средств.
Процесс очистки
- Отсоедините патрубок от воздушного фильтра и корпуса дроссельной заслонки.
- Запустите двигатель на холодном моторе.
- Направьте струю из баллончика на корпус дроссельной заслонки. Не распыляйте средство слишком обильно, чтобы избежать остановки двигателя. Наносите очиститель аккуратно, пока не удалите всю грязь.
Непрогретый двигатель активирует систему повышенных оборотов холостого хода. При нагретом двигателе эта система остается закрытой, что не позволяет поступать дополнительному воздуху. Очистка на холодном двигателе помогает вымыть клапаны и каналы, в то время как на прогретом грязь оседает, что может привести к загрязнению и нарушению работы двигателя.
Из-за чего забивается ДЗ
- Вентиляционная система картера. Нормальная работа системы характеризуется тем, что газы поступают через клапан к впускной системе минуя ДЗ. Загрязнение клапана системы вентиляции (PCV) переводит двигатель в аварийный режим работы. Картерные газы вкупе с масляной пылью скапливается перед ДЗ, забивая прилежащие к ней каналы.
- Система реверсного дожига оставшихся газов (выхлоп). Хорошее сгорание смеси способствует ее цикличному очищению с последующим попаданием в систему впуска. Необходимо периодически проводить диагностику впускной/топливной системы, свечей зажигания и лямбда-зонда. Корректное функционирование данных элементов гарантирует минимальную загрязненность ДЗ.
Диагностика неисправностей дроссельной заслонки
Диагностика неисправностей дроссельной заслонки является важным этапом в обслуживании и ремонте двигателя автомобиля. Дроссельная заслонка отвечает за регулирование потока воздуха, поступающего в двигатель, и, следовательно, играет ключевую роль в его работе. Неисправности в этой системе могут привести к различным проблемам, включая потерю мощности, увеличение расхода топлива и нестабильную работу двигателя.
Первым шагом в диагностике неисправностей дроссельной заслонки является визуальный осмотр. Необходимо проверить наличие загрязнений, повреждений или коррозии на самой заслонке и ее компонентах. Часто причиной неисправностей становится накопление грязи и отложений, которые могут препятствовать нормальному открытию и закрытию заслонки. Для очистки дроссельной заслонки можно использовать специальные средства, однако важно следовать рекомендациям производителя.
Следующим этапом является проверка электрических соединений и проводки, связанных с дроссельной заслонкой. Неисправности в проводке, такие как обрывы или короткие замыкания, могут привести к неправильной работе заслонки. Для этого рекомендуется использовать мультиметр для проверки целостности цепи и напряжения на датчиках, связанных с дроссельной заслонкой.
Читайте также:
Также стоит обратить внимание на работу датчиков, которые контролируют положение дроссельной заслонки. Наиболее распространенными являются датчик положения дроссельной заслонки (TPS) и датчик массового расхода воздуха (MAF). Неправильные показания этих датчиков могут привести к неправильной настройке смеси воздуха и топлива, что также негативно сказывается на работе двигателя. Для проверки их работы можно использовать диагностическое оборудование, которое позволяет считывать данные с датчиков в реальном времени.
Кроме того, важно провести диагностику системы управления двигателем. Современные автомобили оснащены бортовыми компьютерами, которые могут хранить коды ошибок, связанные с работой дроссельной заслонки. Считывание этих кодов с помощью сканера OBD-II поможет быстро определить, в чем именно заключается проблема. Часто коды ошибок могут указывать на необходимость замены дроссельной заслонки или ее компонентов.
Не стоит забывать и о тестировании работы дроссельной заслонки в различных режимах. Это можно сделать, запустив двигатель и наблюдая за его поведением при нажатии на педаль акселератора. Если двигатель не реагирует должным образом, например, наблюдается задержка в наборе оборотов или нестабильная работа на холостом ходу, это может свидетельствовать о неисправности дроссельной заслонки.
В заключение, диагностика неисправностей дроссельной заслонки требует комплексного подхода, включающего визуальный осмотр, проверку электрических соединений, тестирование датчиков и анализ кодов ошибок. Регулярная проверка и обслуживание этой системы помогут избежать серьезных проблем с двигателем и обеспечат его надежную работу.
Вопрос-ответ
Как ведет себя машина, если засорена дроссельная заслонка?
Если дроссельная заслонка засорена, машина может испытывать проблемы с ускорением, нестабильную работу двигателя на холостом ходу, повышенный расход топлива и возможные перебои в работе. Это происходит из-за ограничения потока воздуха в двигатель, что нарушает оптимальную смесь топлива и воздуха.
Каковы признаки неисправной дроссельной заслонки?
Признаки неисправной дроссельной заслонки могут включать нестабильные обороты двигателя, затрудненный запуск, потерю мощности, неравномерную работу на холостом ходу, а также загорание индикатора проверки двигателя (Check Engine). Также возможны проблемы с ускорением и повышенный расход топлива.
Какие симптомы вызывает неисправность дроссельной заслонки?
Распространенными признаками неисправности дроссельной заслонки являются загоревшийся индикатор «Check Engine», снижение мощности двигателя, неровная работа на холостом ходу, остановка двигателя и, в редких случаях, пропуски зажигания и неровная работа.
Советы
СОВЕТ №1
Регулярно проверяйте состояние дроссельной заслонки. Загрязнение и отложения могут привести к неправильной работе двигателя. Используйте специальные очистители для дроссельных заслонок, чтобы поддерживать их в чистоте.
СОВЕТ №2
Обратите внимание на симптомы неисправности, такие как провалы в мощности, нестабильные обороты двигателя или загорание индикатора “Check Engine”. Эти признаки могут указывать на проблемы с дроссельной заслонкой и требуют немедленного внимания.
-
Читайте также:
СОВЕТ №3
При замене дроссельной заслонки всегда используйте оригинальные запчасти или качественные аналоги. Это поможет избежать проблем с совместимостью и обеспечит надежную работу двигателя.
СОВЕТ №4
Если вы не уверены в своих навыках диагностики и ремонта, лучше обратиться к профессионалам. Неправильная настройка или установка дроссельной заслонки может привести к серьезным повреждениям двигателя.
